带曲面叶片的涡轮式叶轮结构设计

这类带空间扭曲叶片的涡轮叶轮，是流体能量转换类设备里的核心做功部件，日常在中小型涡轮增压器、微型燃气轮机、工业离心式通风机、流体输送透平设备里都能见到它的身影，核心作用是承接流体的动能冲击，或是通过自身高速旋转对流体做功，完成机械能与流体压力能、动能之间的转换。从实际工程应用的场景来看，这类叶轮的工作环境往往伴随高转速、连续交变载荷，部分场景下还会接触带微小杂质的流体介质，因此设计阶段首先要平衡的就是叶片的气动外形与结构强度之间的关系。

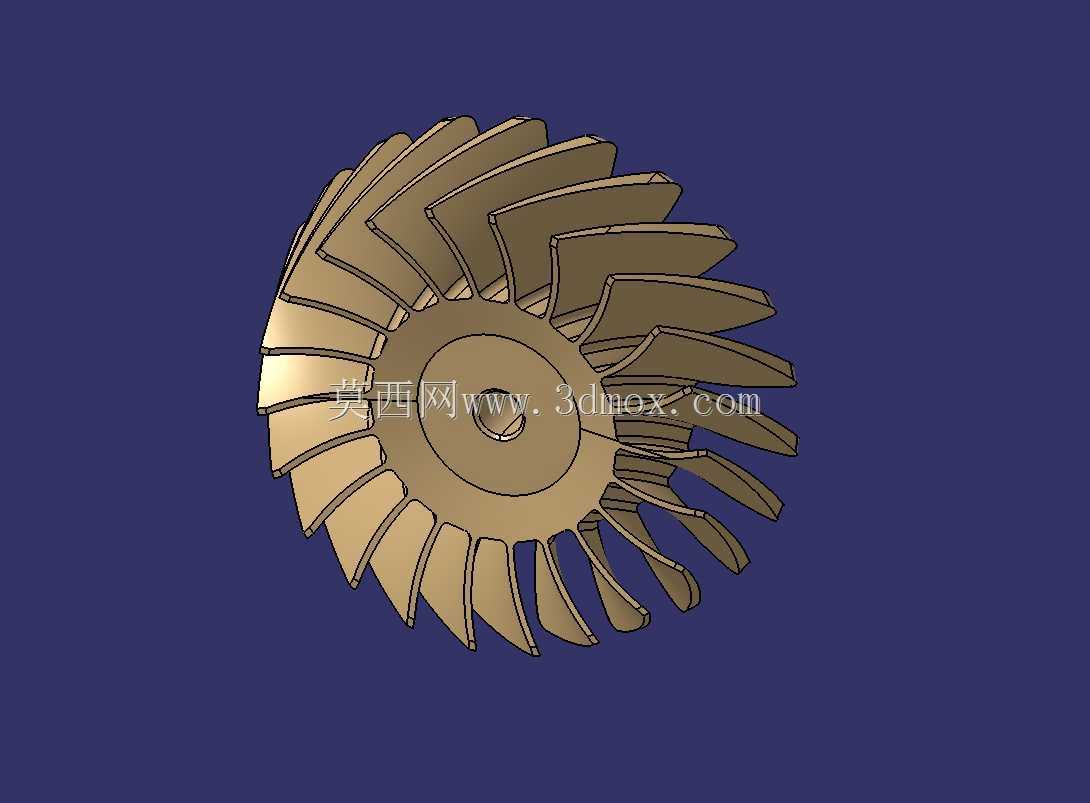

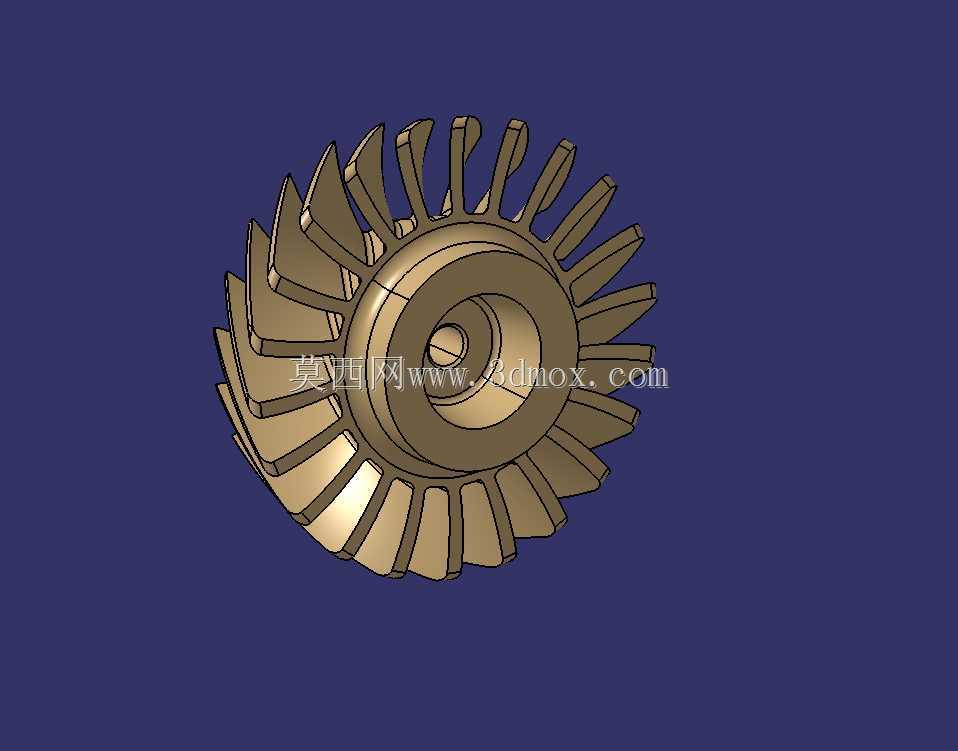

从设计思路上拆解，首先要确定的是叶轮的整体轮径与轮毂比，轮毂直径和叶轮外径的比值直接决定了流道的有效通流面积，比值过小会导致轮毂自身刚性不足，高转速下容易出现轮盘共振，比值过大则会压缩叶片的有效做功长度，降低流体能量转换效率。这款叶轮的叶片采用了大扭角的空间曲面设计，从轮毂根部到轮缘位置，叶片的安装角呈现连续渐变的趋势，根部安装角更大，能保证流体进入流道时的冲击损失降到最低，轮缘位置安装角收窄，适配高半径位置更高的线速度，让流体沿叶片流道流动时全程保持相对均匀的流速分布，避免局部出现涡流区造成能量损耗。叶片的厚度设计也做了梯度变化，根部与轮毂衔接的位置做了加厚过渡，抵消高速旋转时根部承受的最大离心拉应力，从根部到轮缘厚度逐步减薄，既降低叶轮整体的转动惯量，也减少叶片尖端的流体绕流损失。

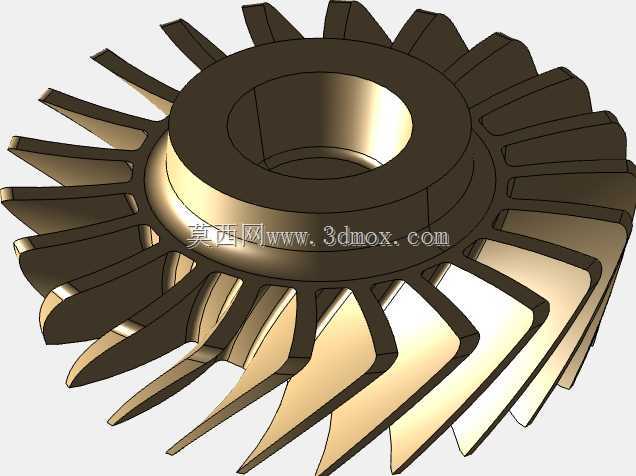

从安装边界来看，叶轮中心位置设计了带定位止口的安装孔，止口的配合公差一般选H7/k6的过渡配合，保证和传动轴装配时的同轴度，避免高速旋转时出现动不平衡量超标的问题。安装孔周边均匀分布的锁紧孔位，要和传动轴端的法兰孔位一一对应，装配时螺栓的预紧力需要按照对角线顺序逐步加载，避免轮盘局部受压不均导致装配后端面跳动超差。叶轮的轴向安装尺寸需要和壳体的流道宽度严格匹配，叶片轮缘和壳体壁面之间的间隙要控制在合理范围，间隙过大会导致流体从轮缘位置泄漏，降低设备整体效率，间隙过小则会因为高速旋转下的热膨胀、轴系窜动出现叶片刮蹭壳体的故障。

实际选型应用时，还要结合设备的额定转速做动平衡校验，这类开式叶轮的叶片属于悬臂式结构，每个叶片的质量偏差、曲面成型的尺寸偏差都会直接影响动平衡精度，一般需要做G2.5级以上的动平衡校正，保证高转速运行时的振动值在允许范围内。叶片的曲面成型过程中，要保证相邻叶片之间的流道光滑过渡，不能出现局部的凸起、凹陷或者棱角，否则流体经过时会产生局部脱流，不仅会带来额外的气动噪声，长期运行还会在局部位置产生疲劳应力集中，降低叶轮的使用寿命。另外在不同的应用场景下，叶轮的材质选择也会和结构设计做匹配，输送常温空气的通风场景可以选用工程塑料或者铝合金材质降低自重，接触高温燃气或者带腐蚀性流体的场景，则要选用高温合金或者不锈钢材质，此时叶片的厚度、根部过渡圆角都要做对应调整，抵消材质密度变化带来的离心载荷变化，保证结构强度满足全工况运行要求。
