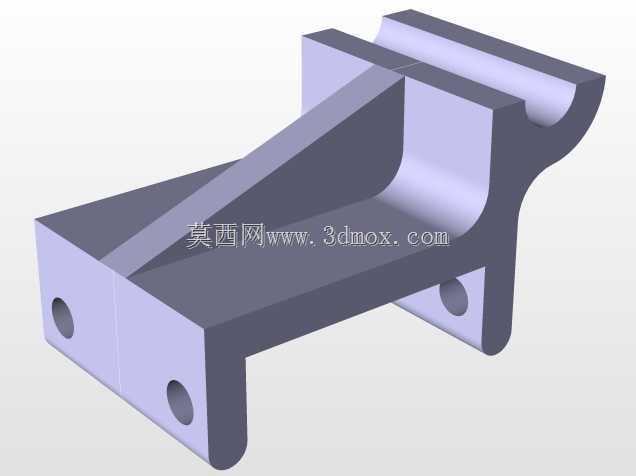

带斜筋支撑阀块安装固定支座结构

　　该构件属于阀类设备配套的安装固定支撑类零件，主要应用在工业流体控制管路系统中，承担阀块与安装基面的连接承载、位置固定功能，常见于液压站阀组集成、工艺管道阀组安装、小型流体控制模组的装配场景中，能够在设备运行过程中抵消管路振动带来的交变载荷，避免阀块安装位置偏移导致的管路密封失效问题。从结构设计逻辑来看，零件采用一体化铣削成型的结构思路，主体为L型承载基体，水平段作为阀块的安装贴合面，设置有多个贯通安装孔，用于穿设螺栓实现与阀块底面的刚性连接，垂直段为与设备机架或者安装立板的连接面，同样预留安装孔位，保证两个安装面的垂直度公差控制在合理范围内，避免装配后出现阀块安装面翘曲的问题。

　　在水平段与垂直段的转角位置，设计有三角形截面的加强斜筋，斜筋分别与两个安装面平滑过渡连接，能够有效提升转角位置的结构刚度，在阀块自重、管路冲击载荷作用下，减少转角位置的应力集中，避免长期受载出现结构变形甚至断裂的问题。零件上端设置有半圆弧型的避让槽结构，该结构主要用于避让阀块侧方伸出的管路接头或者操作手柄，避免安装过程中出现结构干涉，同时半圆弧结构相比直角避让槽能够减少边角位置的应力集中，提升零件整体的抗疲劳性能。

　　从安装边界尺寸来看，水平安装面的长度方向预留足够的螺栓排布空间，孔位间距符合常规小型阀块的安装孔距标准，垂直安装面的孔位中心距与水平段底面保持固定高度差，能够保证阀块安装后与周边管路的预留操作空间满足日常维护、接头拆装的需求。零件的所有安装孔均采用通孔设计，孔口位置做了倒角处理，既能够去除机加工产生的毛刺，也便于装配时螺栓的顺利导入，降低装配难度。所有棱边位置均做了小圆角过渡处理，避免尖锐边角在装配、维护过程中划伤操作人员，同时也减少热处理或者表面处理过程中边角位置的应力集中问题。

　　在实际选型应用中，该支座适合搭配重量在5kg以内的小型集成阀块使用，能够承受额定工况下管路内流体压力波动带来的冲击载荷，安装时需要保证两个贴合面的平面度符合装配要求，必要时可以在结合面添加薄铜垫调整安装间隙，避免强行锁紧螺栓导致零件变形。设计过程中充分考虑了机加工的工艺性，所有结构特征均可以通过三轴铣床一次装夹完成大部分加工工序，仅垂直安装面的孔位需要二次装夹加工，能够有效降低加工成本，适合小批量生产配套使用。斜筋的厚度设计兼顾了刚度要求与材料成本，筋板厚度与基体壁厚保持合理比例，避免壁厚差异过大导致铸造或者铣削加工过程中出现变形问题。半圆弧避让槽的半径尺寸根据常规阀块侧方接头的外径尺寸做了适配，能够覆盖多数同规格小型阀块的安装避让需求，无需额外做二次修配。零件的整体高度设计充分考虑了阀块底部预留走线、接油槽的空间需求，安装后阀块底面与安装基面之间留有足够的间隙，便于日常巡检时排查管路渗漏问题，也方便渗漏油液的收集清理。
