桌面异形镂空防滑压纸镇结构设计

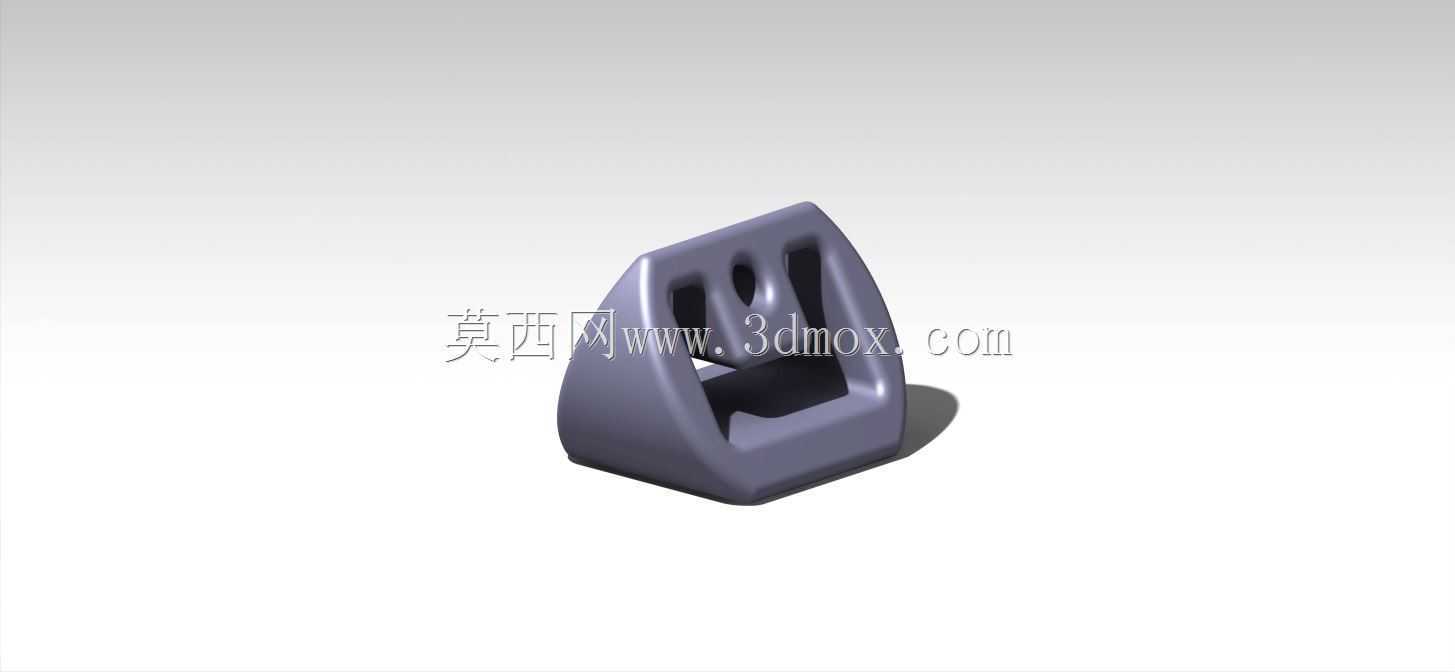

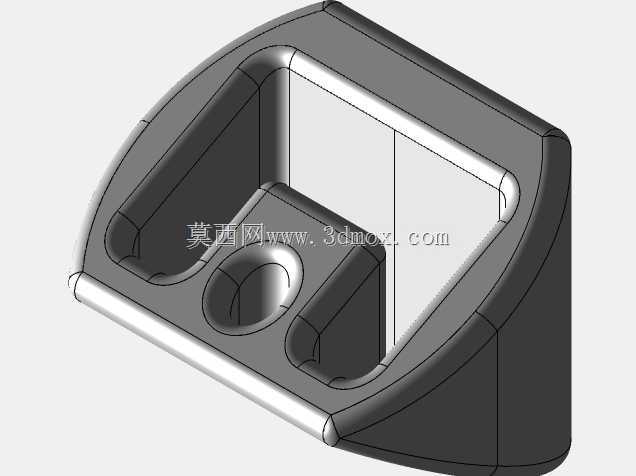

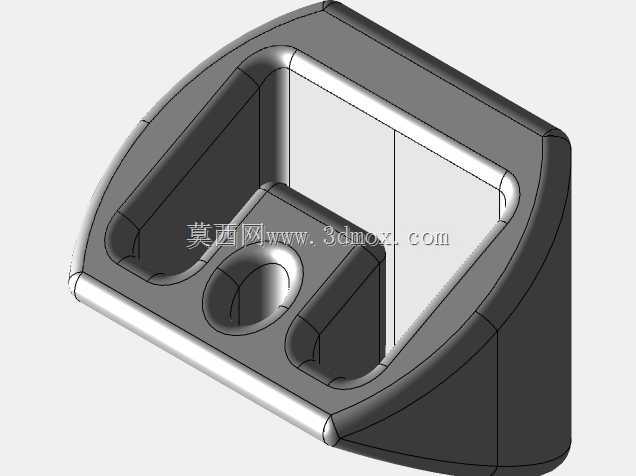

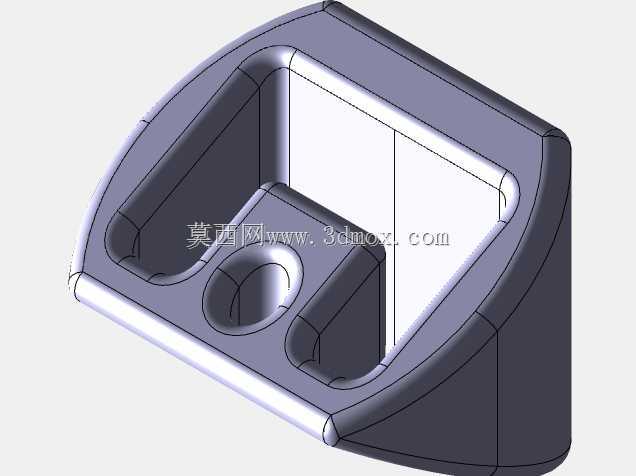

　　这款压纸镇的结构设计，最初是针对工程制图室、设计工位的实际使用痛点优化的——日常手绘草图、翻阅打印图纸、核对工艺文件时，窗边气流、桌面风扇送风或是人员走动带起的风很容易掀动摊开的纸张，普通平板镇纸接触面积小，碰到铜版纸、硫酸纸这类表面光滑的打印介质很容易滑移，起不到稳定压覆的作用。设计时首先确定了整体楔形的轮廓，底部做全平面贴合处理，和桌面接触的边缘做了0.2mm的微小倒角，避免长期使用刮花木质、玻璃材质的桌面，也不会在纸质文件表面压出突兀的折痕。主体上部的镂空结构并非单纯的装饰造型，首先是从材料减重的角度考虑，实心金属或树脂材质的镇纸如果做全实体结构，重量过大挪动时容易磕碰桌面的绘图笔、游标卡尺等小工具，镂空后在保证整体压覆重量足够的前提下，减少了不必要的材料消耗，同时镂空形成的两个指槽刚好适配成年人手指的握持宽度，挪动时可以直接将手指卡入槽位提起，不需要像传统光滑镇纸那样整个手掌握持挪动，在堆满图纸、工具的紧凑工位上操作更方便，不会碰倒周边的水杯、量具等物品。

　　从压覆的受力逻辑来看，整体重心被设计在靠近底部中心偏前的位置，放置在纸张边缘时，重量集中在接触区域，不会因为上部造型偏高出现重心偏移倾倒的问题，即使压在叠放3-5张的A3图纸边角，也能保证纸张完全服帖，不会出现边角翘曲被气流掀动的情况。外形的曲面过渡全部做了R3以上的圆角处理，没有尖锐棱角，日常拿取时不会划伤手部，也不会刮蹭到图纸表面的墨线、标注痕迹。底部的接触平面没有做额外的防滑纹，是考虑到如果加设防滑纹路，长期使用后纹路里积存的灰尘、橡皮屑会在纸张表面留下脏污，全平面的设计只需要日常用抹布擦拭就能保持清洁，适配绘图室、设计办公室的整洁使用需求。

　　从安装边界也就是工位放置的适配性来看，整体的占位宽度不到80mm，厚度方向最大尺寸50mm左右，即使放在绘图板的边缘、办公桌的边角位置，也不会占用过多的有效操作空间，不会和键盘、绘图板、数位笔等常用工位设备产生位置干涉。在实际使用场景中，除了常规的压覆图纸、文件，这个结构的镇纸也可以用来临时固定摊开的工艺手册、加工指导书，在车间现场的工位上使用时，整体耐磕碰的造型也不会因为偶尔的工具碰撞出现掉角、开裂的问题，楔形的侧面轮廓即使不小心被手肘碰到，也会顺着斜面滑开，不会像方正造型的重物那样直接从桌面掉落砸伤脚部。

　　设计过程中也验证过不同材质的适配性，采用金属铸造时，镂空结构的拔模斜度已经提前预留，不需要额外做复杂的抽芯结构就能完成开模生产；采用树脂3D打印制作时，整体结构没有大跨度的悬空部位，打印时不需要添加过多支撑，后期处理的工作量很小，不管是批量量产还是单件定制都有比较好的工艺适配性。和传统的长条形镇纸相比，这个造型的压覆点更集中，针对单张图纸边角固定的场景更适用，不需要挪动长镇纸调整位置，只需要放在需要固定的点位即可，在核对多页叠放的图纸时，也可以同时用多个同款镇纸分别压住不同的边角，翻页时只需要拿起对应位置的单个镇纸即可，不会影响其他位置的固定效果。
