特斯拉车用阀块安装固定结构件

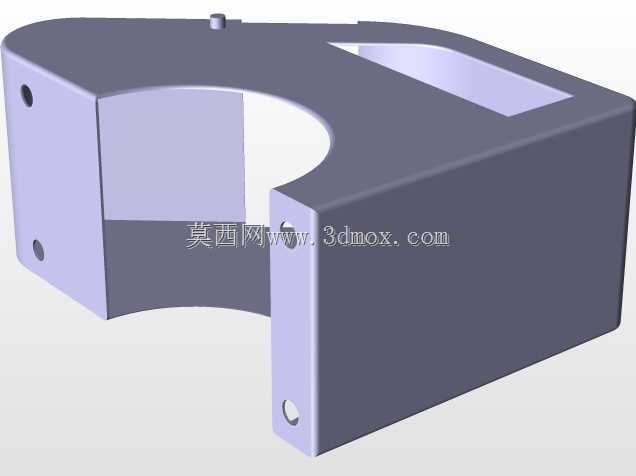

在车载液压控制系统的布局设计中，这类阀块配套的固定结构件往往是容易被忽略但直接影响系统可靠性的关键部件，很多初入行的结构工程师在做油路集成设计时，往往把注意力都放在阀孔通径、流道压损这些参数上，最后在安装固定环节出现干涉、强度不足的问题，反而拖慢整个项目的落地进度。这个结构件的设计核心是为集成式阀块提供稳定的安装承载，同时适配车载狭小空间内的布局约束，从结构形态上看，主体采用半包围式的承托结构，中间预留的大尺寸弧形开口刚好匹配阀块主体的圆柱安装面，安装时阀块可以直接卡入这个弧形定位面，避免装配时出现径向窜动，相比传统的平板式安装座，这种半包围结构能把阀块的受力分散到三个相邻的支撑面上，在车辆行驶产生持续振动的工况下，能大幅降低连接螺栓的交变载荷，减少螺栓松动、密封面渗漏的故障概率。

从实际应用场景来看，这类结构件多用于新能源车型的热管理液压回路、主动悬架控制阀组的安装固定，车载工况的特殊性决定了设计时不能照搬工业固定阀组的安装逻辑，工业场景下阀组安装位置固定，振动量级小，往往只需要简单的L型支架就能满足需求，但车载环境下不仅要承受-40℃到120℃的宽温域变化，还要应对不同路况下的随机振动、冲击载荷，所以这个结构件在侧壁上预留了两个沉头安装孔，孔位的位置经过受力优化，分别布置在弧形承托面的上下两个受力端点，装配时螺栓锁紧后，整个承托面能和阀块外壁完全贴合，不会出现局部应力集中的问题。顶部预留的小凸台结构是定位销安装位，装配时先通过定位销完成结构件与车架安装位的预定位，再锁紧固定螺栓，能有效降低总装环节的对位难度，提升流水线装配的效率。

结构侧面的镂空槽设计并不是为了单纯减重，车载零部件的重量控制直接影响整车续航表现，但镂空的位置选择经过了受力仿真验证，槽体开设在结构件受力最小的顶部平面区域，既不会降低整体的结构强度，又能给阀块侧面引出的液压油管、传感器线束留出足够的走线空间，避免油管和结构件硬接触出现磨损，在长期振动工况下磨破油管外壁引发液压油泄漏。很多新手设计师在做这类安装结构时，要么为了强度把结构做的过于厚重，挤占周边其他部件的安装空间，要么为了减重盲目开孔，导致结构在振动测试中出现开裂，这个结构的壁厚设计保持了均匀过渡，转角位置都做了R角处理，避免冲压或者铣削加工时出现应力集中，不管是采用铝合金铣削加工还是钣金冲压成型，都能保证成品的良率。

从安装边界来看，这个结构件的整体外轮廓做了切边处理，相邻的两个垂直安装面的平面度公差控制在0.1mm以内，保证和车架安装面、阀块贴合面都能实现紧密贴合，不会出现装配间隙。弧形承托面的内径尺寸和阀块的外径尺寸采用间隙配合，装配间隙控制在0.05mm到0.1mm之间，既方便阀块顺利装入，又不会因为间隙过大导致阀块工作时出现晃动。结构件的边角位置都做了倒角处理，避免装配过程中锋利的边角划伤操作人员或者损坏相邻的线束、油管。在实际的阀组集成测试中，这类固定结构件还要和阀块一起做耐压测试、振动耐久测试、温度循环测试，保证在整车全生命周期内不会出现结构变形、断裂的问题，毕竟液压回路一旦出现固定失效，轻则导致阀组工作异常影响相关功能，重则引发液压油泄漏带来安全隐患。

很多人觉得这类安装结构件没有太高的技术含量，实际上在车载液压系统的故障统计里，有接近三成的故障和安装固定结构设计不合理有关，比如安装孔位偏差导致装配应力长期存在，最终引发阀块壳体开裂；比如走线空间不足导致油管长期和结构件摩擦破损；比如支撑强度不足导致振动工况下阀块移位，引发接口密封失效。这个结构的设计思路完全是围绕车载工况的实际需求展开，没有多余的装饰性结构，每一处几何特征都对应实际的装配、受力、使用需求，不管是做同类阀组安装结构的设计参考，还是做车载液压系统的布局选型，都能提供很实际的工程参考价值，在三维建模过程中，这类结构的特征建模逻辑也能帮助初学者理解安装结构设计中“功能优先、适配工况”的核心原则，避免陷入为了建模而建模的误区，真正把结构设计和实际工程需求结合起来。
