带定位柱的铜质阀块安装基座结构设计

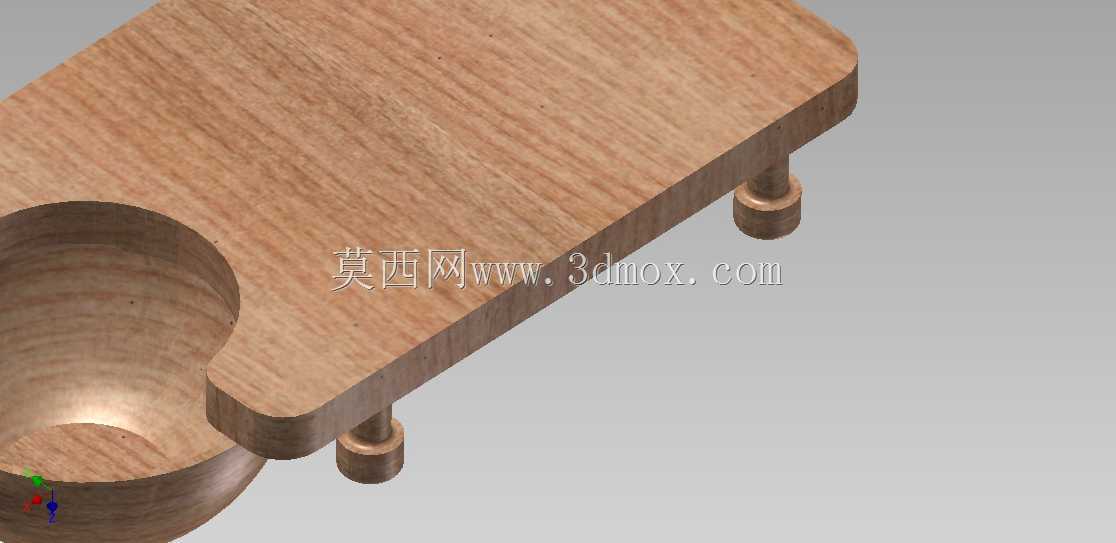

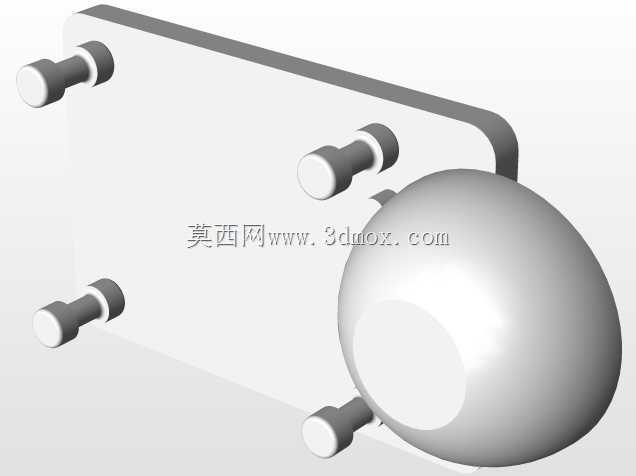

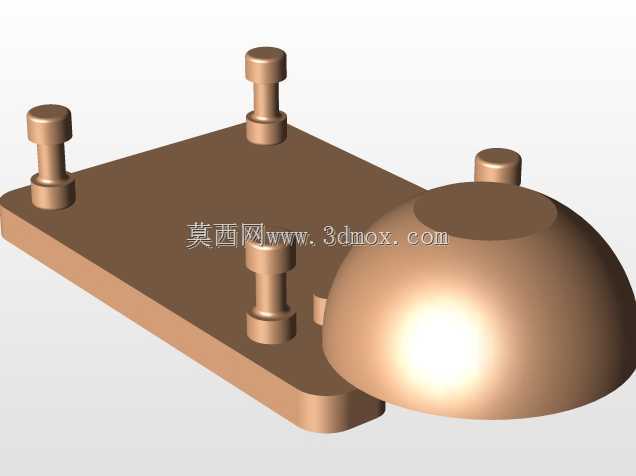

　　在液压阀组集成安装的实际工程场景中，这类带定位柱的阀块安装基座是阀组与设备安装面之间的核心衔接构件，主要承担阀块定位、载荷分散、安装基准统一的作用，常见于中小型液压站、集成阀岛、设备流体控制单元的装配环节，能够避免阀块直接安装时出现的定位偏移、接触面压损不均、密封件错位渗漏等常见工程问题。从结构设计逻辑来看，该基座采用矩形平板作为主体承载结构，平板的平面度公差需要控制在0.02mm/100mm范围内，保证与阀块底面、设备安装面的完全贴合，避免局部应力集中导致的基座变形或密封失效。平板上分布的四根阶梯式定位柱，采用与基座一体加工的结构形式，定位柱的上段直径与阀块对应的安装定位孔采用H7/h6的间隙配合，既能够保证阀块安装时的快速对位，降低装配时的找正难度，又不会因为配合过紧导致阀块拆卸困难；定位柱的下段直径大于上段，形成轴肩结构，装配时轴肩端面与阀块底面贴合，能够承担阀块垂直方向的载荷，避免连接螺栓承受过大的剪切力，提升连接结构的抗振动性能，尤其适合存在持续振动的工程机械、移动液压设备场景。

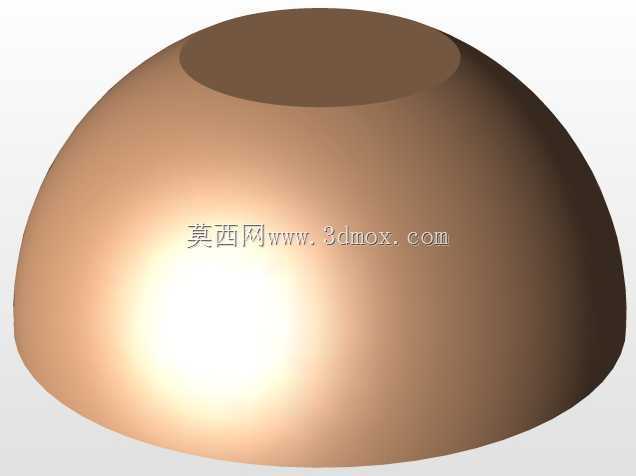

　　基座一侧的半球形凸起结构，并非装饰性设计，其内部对应阀块的流道转折腔，采用半球形内腔结构能够最大程度降低流体在流道转折处的沿程阻力，减少液压油流经时的紊流、气蚀现象，同时半球形的外部结构相比直角转折结构，应力集中系数降低60%以上，能够承受更高的流体压力，在16MPa及以上的中高压液压系统中，这种结构设计能够有效避免流道拐角处的开裂风险。从安装边界尺寸来看，基座的整体长宽尺寸需要匹配对应阀块的安装孔距，四根定位柱的中心距公差需要控制在±0.01mm范围内，保证阀块安装时所有定位柱能够同时顺利插入对应定位孔，不会出现卡滞；基座的厚度需要根据额定工作压力计算，在16MPa工作压力下，平板主体厚度不小于12mm，半球形凸起的壁厚不小于8mm，保证足够的强度冗余。

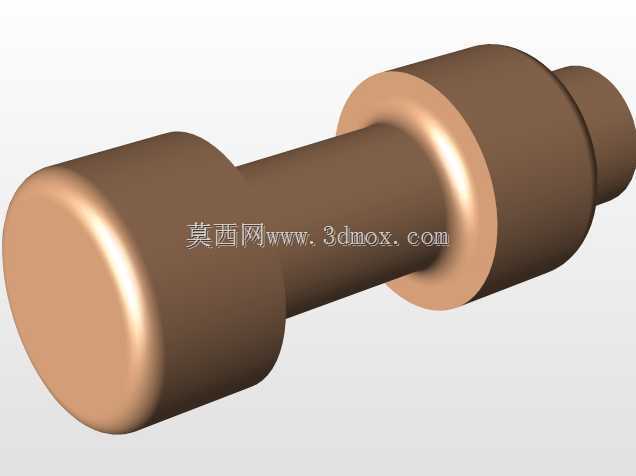

　　定位柱的高度设计需要匹配阀块的安装沉孔深度，通常柱顶高出基座平面10-12mm，既能够起到导向定位作用，又不会因为柱身过长导致阀块安装后出现倾斜。在实际选型应用中，这类铜质基座相比钢制基座具备更好的耐腐蚀性，适合在水基液压介质、潮湿工况下使用，同时铜质材料的导热性能更优，能够在阀块工作过程中辅助散发流体节流产生的热量，降低液压系统的热平衡温度。设计过程中需要注意，定位柱与平板主体的衔接处需要加工R1.5的圆角过渡，避免直角衔接处的应力集中，在反复拆装或者受冲击载荷时出现柱根断裂的问题；基座的安装面需要做精铣加工，表面粗糙度达到Ra1.6，保证与密封件贴合时的密封性能，避免出现渗漏；半球形结构的外表面不需要做额外的安装结构，其外轮廓需要与阀块对应的避让腔完全匹配，保证装配后两者之间没有多余间隙，避免出现共振异响。

　　在装配流程中，该基座需要先通过内六角螺栓固定在设备安装面板上，螺栓拧紧时需要采用对角分次拧紧的方式，拧紧力矩按照螺栓规格控制在对应范围内，避免基座因为受力不均出现翘曲变形；之后再将阀块沿着定位柱导向滑入，最后拧紧阀块与基座之间的连接螺栓，完成整个阀组的装配。这种结构设计相比无定位柱的直接安装方式，装配效率能够提升40%以上，同时装配后的阀块位置一致性更好，在批量生产的设备装配环节，能够大幅降低装配调试的人工成本，也便于后期设备维护时的阀块快速拆装更换，不需要反复调整阀块的位置找正流道对接精度。
