弯管式管路支撑连接头结构设计

这类弯管结构的支撑连接头，多应用在流体输送管路系统、轻型设备支撑框架、户外设施管线排布场景中，核心作用是实现两段不同走向管路的平滑过渡连接，同时承担管路径向与轴向的载荷支撑，避免管路长期受振动、自重影响出现接口松脱、管壁弯折开裂的问题。在实际工程应用里，这类支撑头常出现在小型液压支路、气动管线布局、卫浴给排水管路、户外休闲装备的支撑结构中，相比直角接头能大幅降低流体流经时的局部阻力，减少紊流产生的振动与管路冲蚀，同时一体化的弯管结构省去了多段接头拼接的装配步骤，降低了管路接口泄漏的风险。

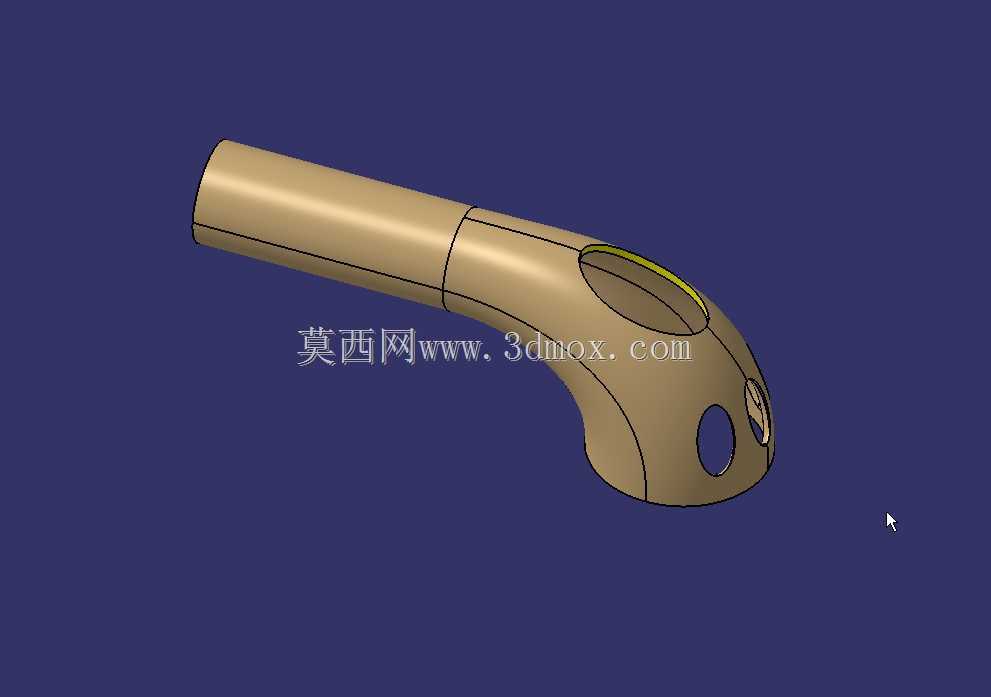

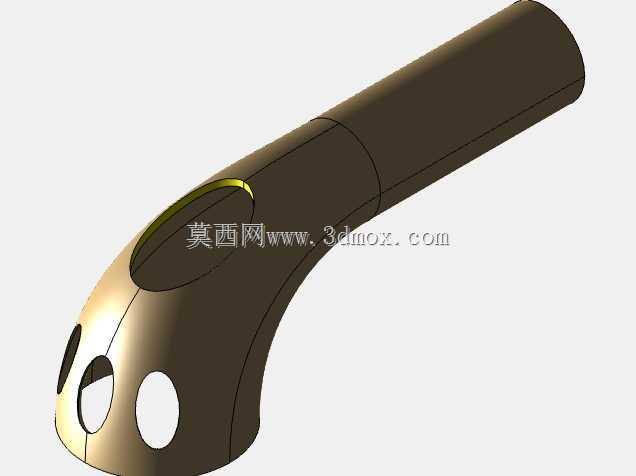

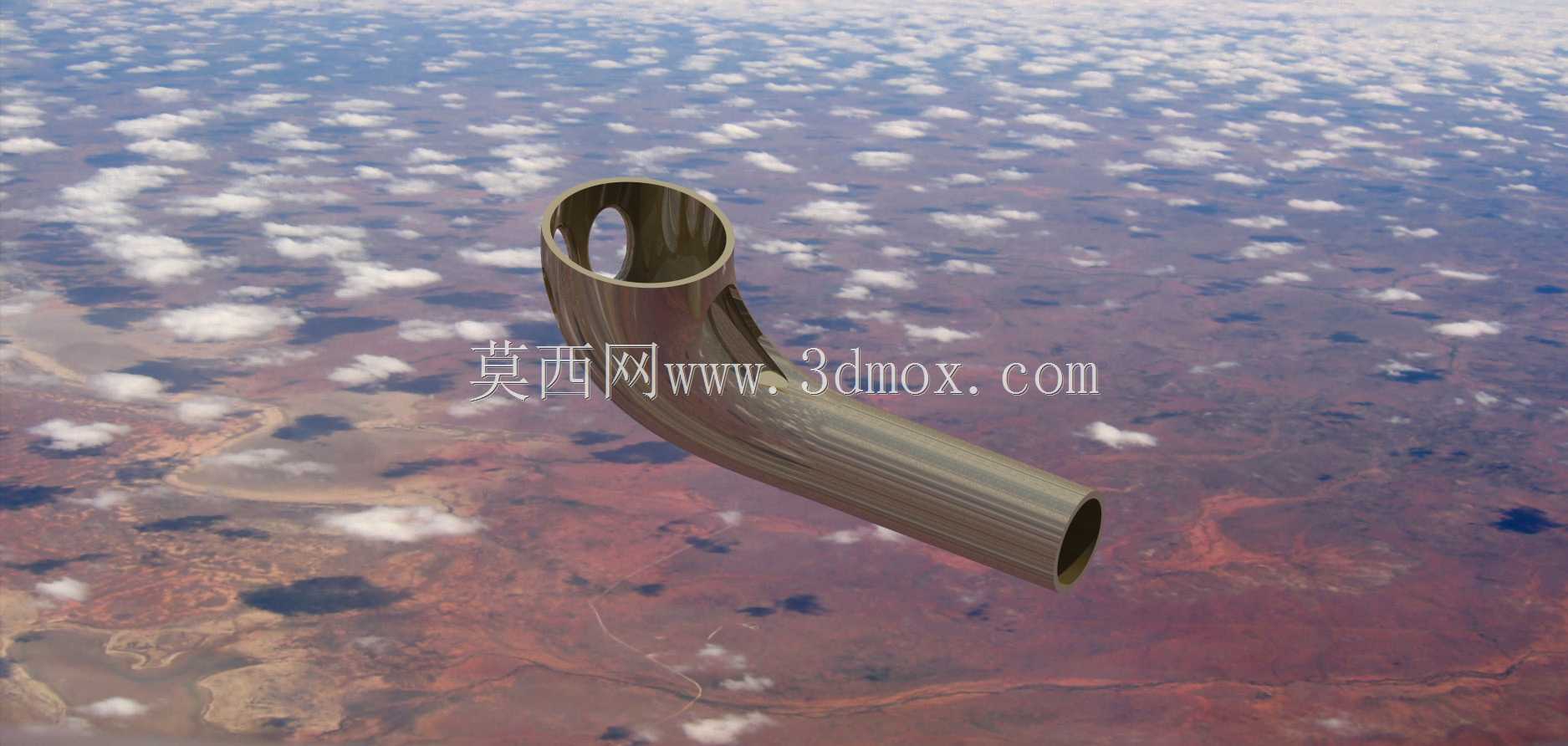

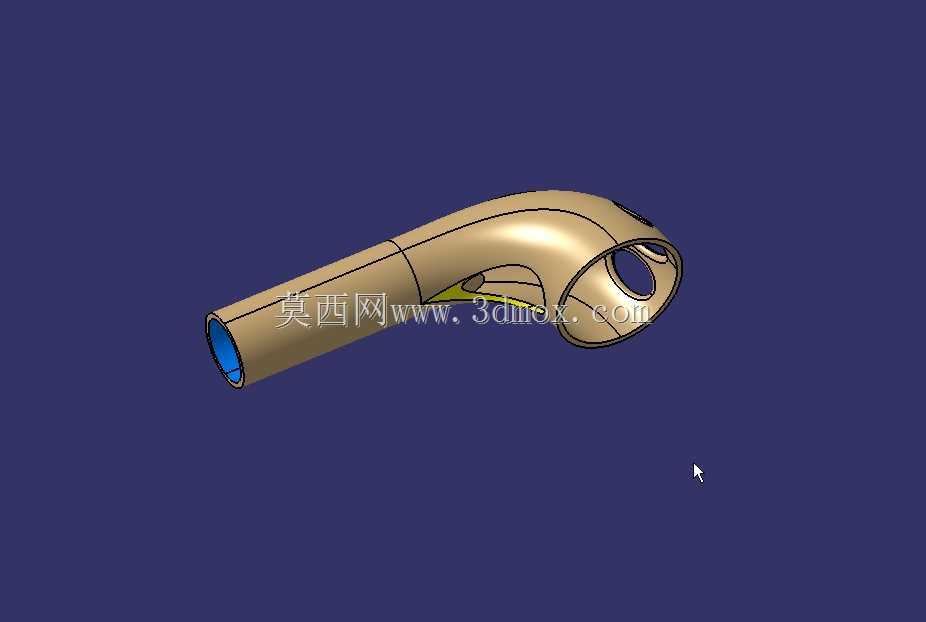

从结构设计逻辑来看，该支撑头采用一体化弯管成型思路，主体为等径圆管弯折形成特定夹角的流道，弯折段做了平滑圆弧过渡，圆弧半径根据管路通径匹配，既保证流道内壁无突兀折角，也避免弯折处管壁出现过度减薄，影响整体结构强度。在弯管的上端侧部开设了带安装孔的连接耳结构，这个结构是整个支撑头的核心受力点，安装时可通过螺栓、销钉将整个支撑头固定在设备基座、墙面支架或者相邻构件上，抵消管路内部流体压力产生的轴向推力，以及外部载荷带来的径向形变。支撑头的两端管口为标准圆柱接口，可根据实际装配需求选择焊接、卡套连接、螺纹连接等不同的对接方式，接口处的管壁厚度做了均匀化处理，保证对接时的同轴度公差控制在合理范围内，避免装配后出现管路别劲的问题。

从安装边界与尺寸适配角度来说，这类支撑头的设计首先要确定管路通径参数，弯折角度根据实际管线走向需求确定，通常在30度到120度区间内根据场景调整，本次设计的弯管角度适配常见的斜向支撑场景，弯折处的外圆弧与内圆弧做了等壁厚处理，保证弯管段的承压能力与直管段保持一致。侧部的连接耳位置经过受力校核，设置在弯管受力的弯矩最大处附近，安装孔的孔径与常用的标准紧固件匹配，连接耳与管身的过渡处做了圆角加强处理，避免长期受交变载荷时出现应力集中导致的断裂问题。管身外壁做了光滑处理，无明显的分型线或者凸起结构，既降低了外部环境对管身的腐蚀影响，也方便后续做表面防腐、喷塑等处理。

在实际选型应用时，需要注意该支撑头的安装空间边界，弯管的转弯半径决定了安装时需要预留的最小操作空间，两端接口的伸出长度要满足对接时的装配余量，侧部连接耳的安装面要保证与固定基座的平面完全贴合，避免安装时产生附加应力。对于有流体输送需求的场景，设计时要保证内壁的粗糙度满足流体输送要求，避免残留介质造成管路堵塞；如果是作为纯结构支撑使用，可根据载荷大小调整管壁厚度与连接耳的尺寸，在保证强度的前提下尽可能降低构件重量。这类一体化弯管支撑头相比拼接式的接头组件，整体刚性更好，装配工序更少，在批量应用的场景下能有效降低装配成本，同时减少泄漏点，提升整个管路或者支撑结构的长期运行可靠性。设计过程中需要重点校核弯管处的承压能力、连接耳的抗拉抗剪强度，以及整体结构的抗振动性能，保证在长期受载情况下不会出现形变、开裂或者连接失效的问题。
