台球杆加工专用数控球杆车床结构

　　这款设备是针对台球杆加工场景开发的专用数控加工设备，主要面向台球器材生产工坊、定制球杆加工门店以及小型体育用品加工车间的实际生产需求，区别于通用卧式车床的通用化设计，整套结构完全围绕长杆类细长工件的加工特性做适配优化。从实际加工场景来看，台球杆本身属于长径比极大的细长回转体，通用车床加工这类工件时极易出现让刀、振纹、同轴度偏差的问题，尤其是球杆后把的锥度、前支的渐开线锥面、接口处的精密配合位，对加工过程的进给稳定性、装夹同轴度要求远高于普通轴类零件。

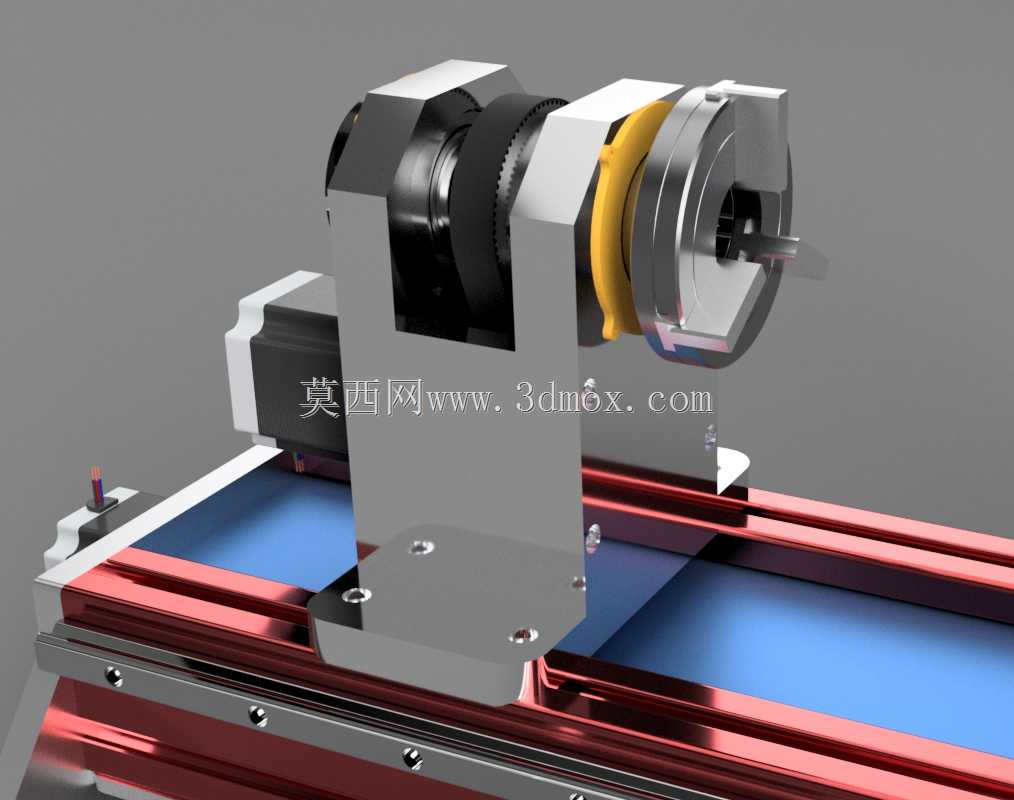

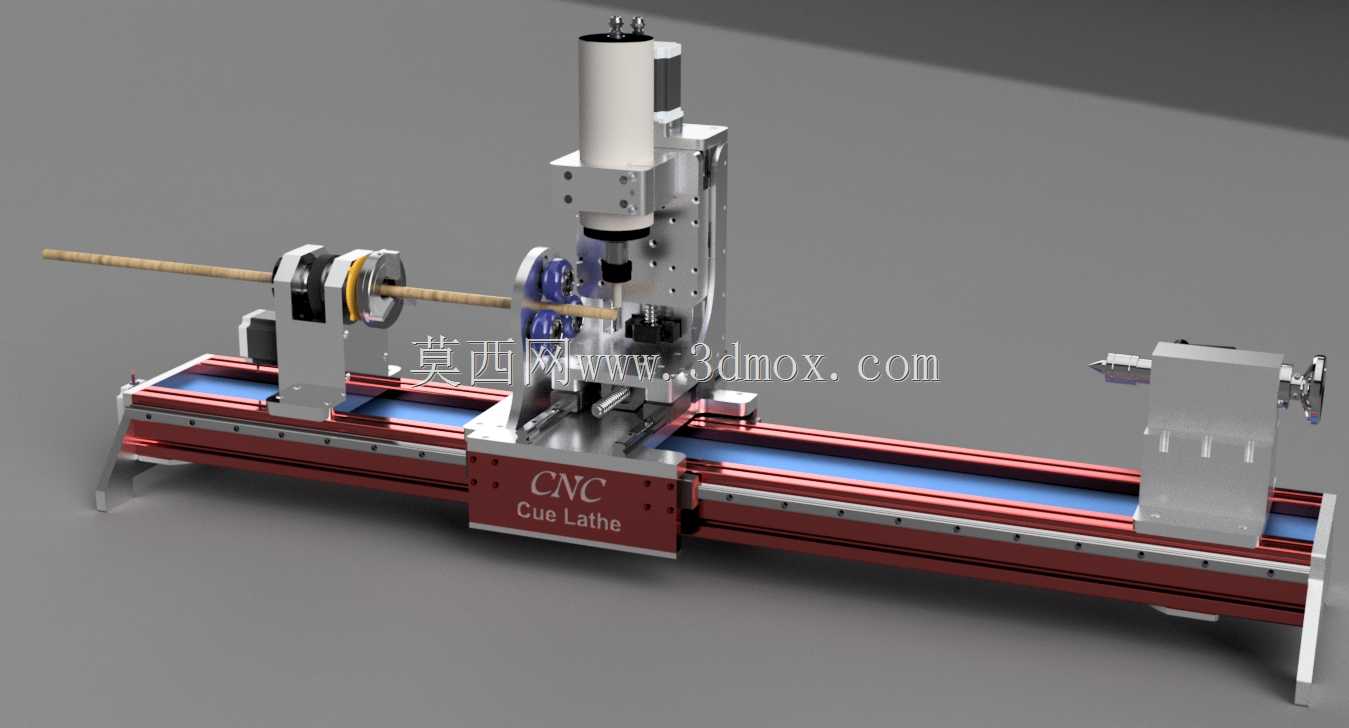

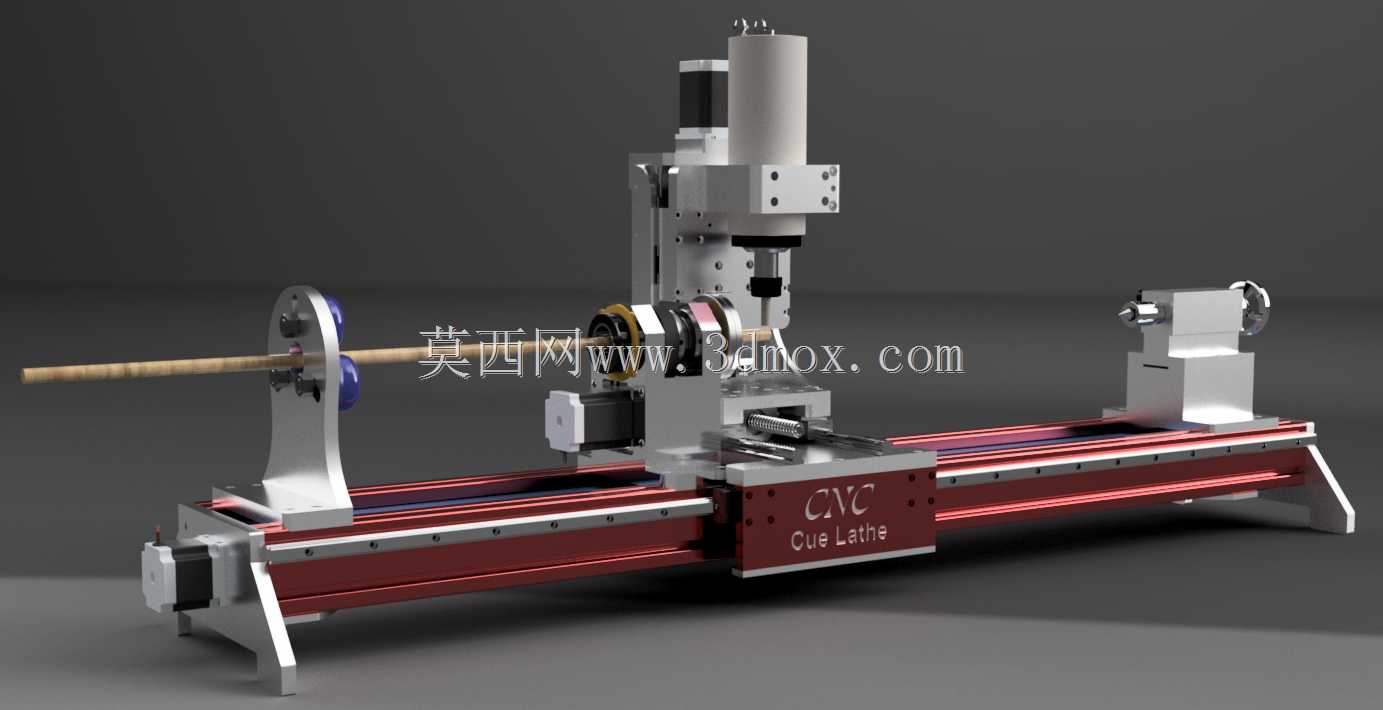

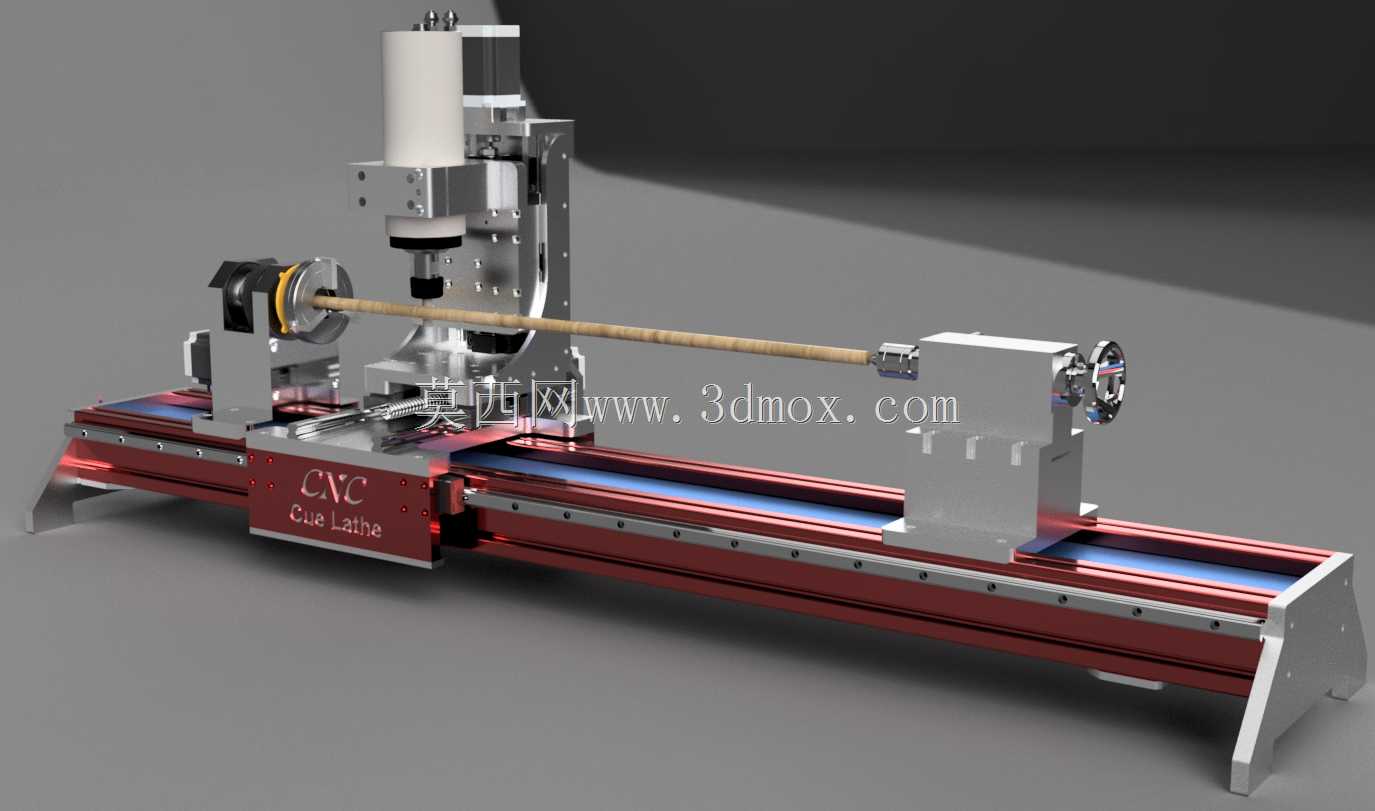

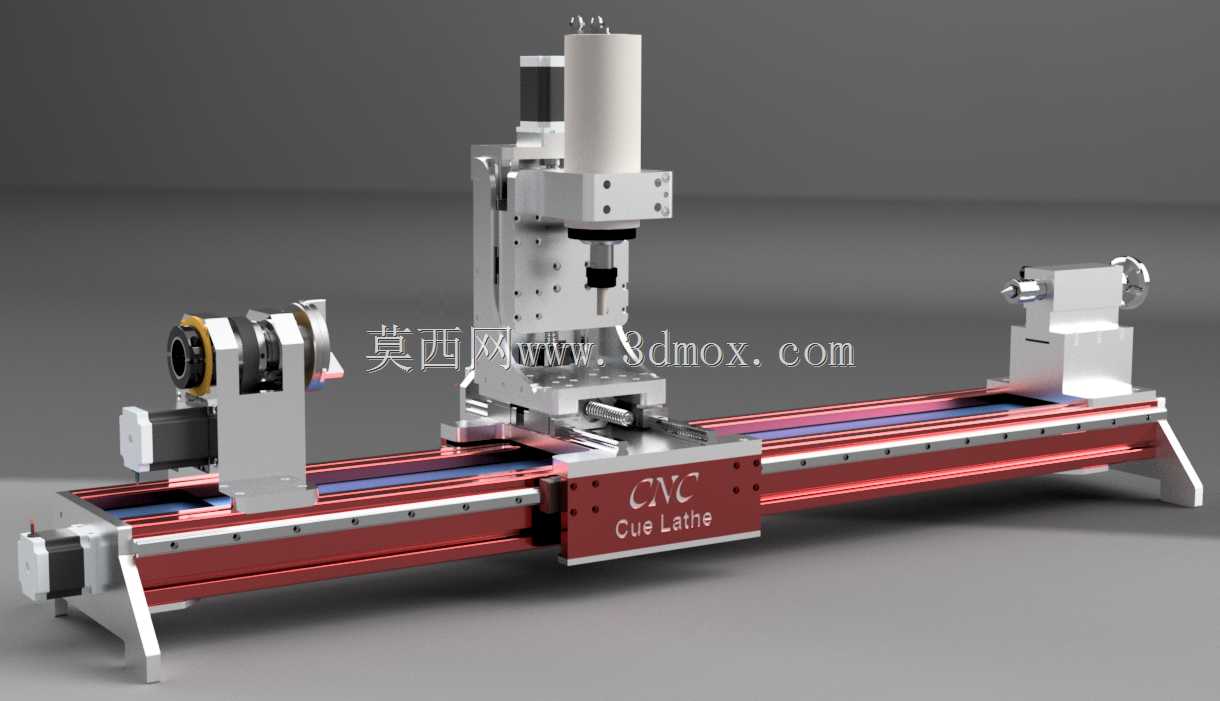

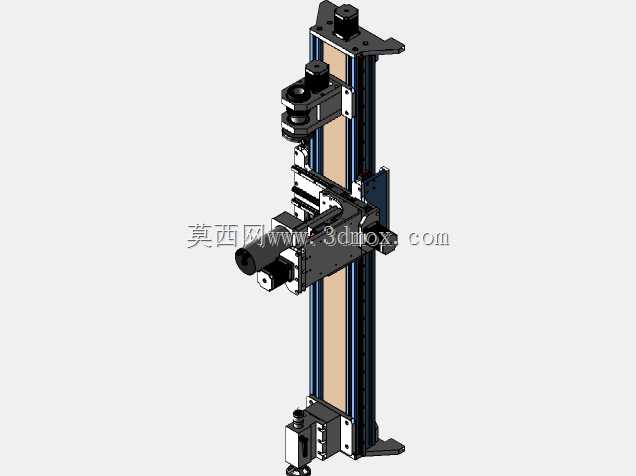

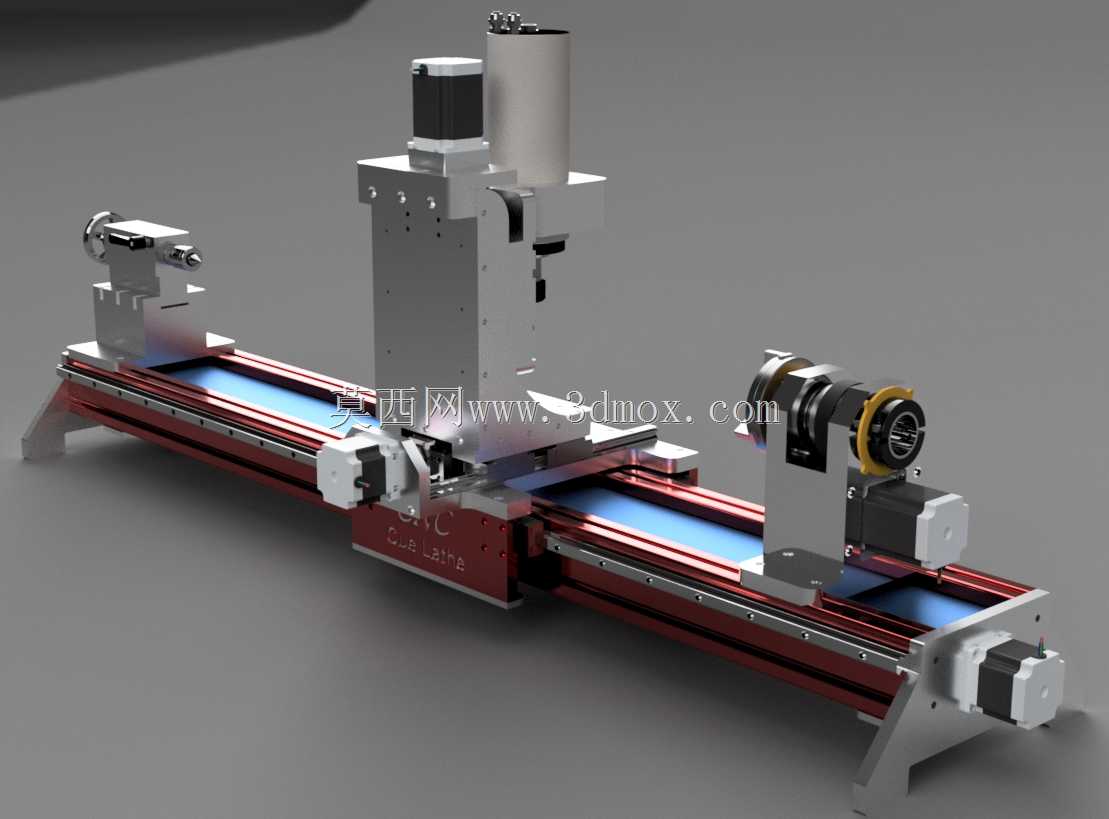

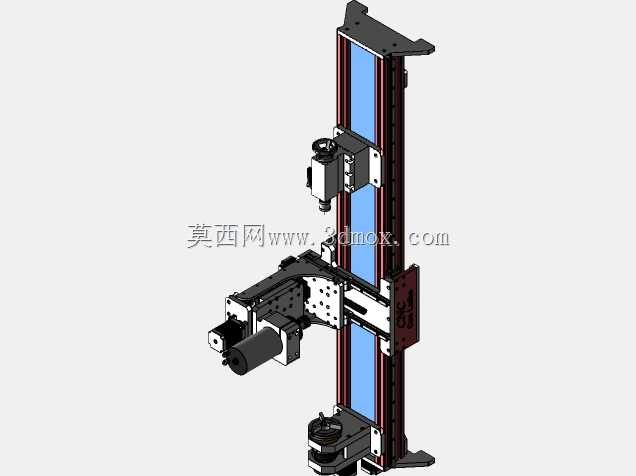

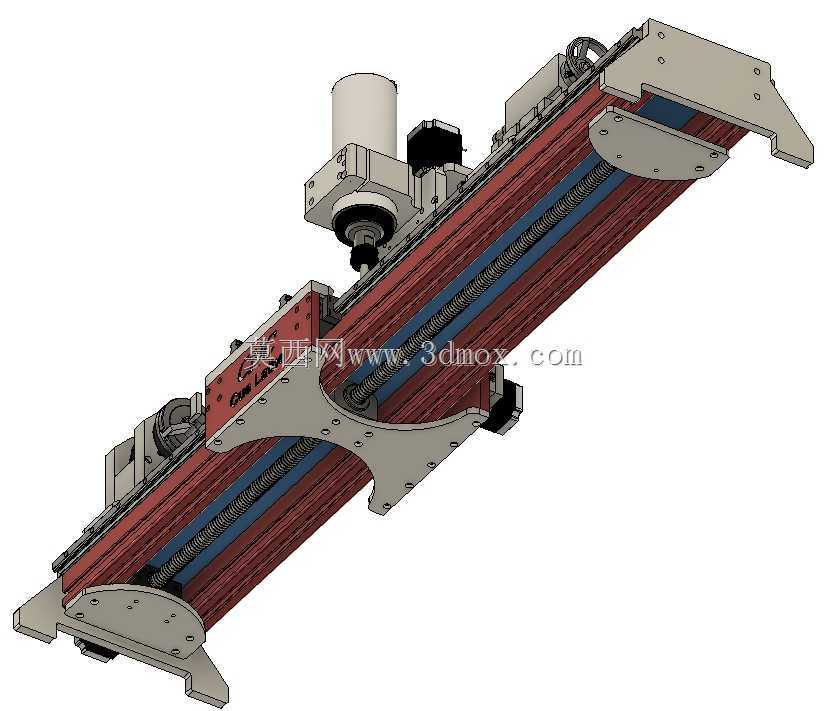

　　这套设备的床身采用长行程直线导轨搭配滚珠丝杠的传动结构，床身整体长度覆盖台球杆全尺寸加工范围，加工行程可覆盖从短跳杆到全长斯诺克球杆的所有长度规格，无需二次接长装夹，从根源上避免多次装夹带来的同轴度误差。主轴端采用高转速精密主轴搭配可调式卡盘，可适配不同直径的球杆毛坯装夹，尾座采用可滑动锁紧式结构，顶尖压力可根据木材、碳纤维等不同毛坯材质调整，既保证装夹刚性，又不会压伤毛坯端部。加工头部分采用立式布置的进给单元，可实现X、Z两轴的联动进给，能够完成外圆车削、锥面成型、接口镗削、装饰环槽加工等多道工序，无需多次更换设备。

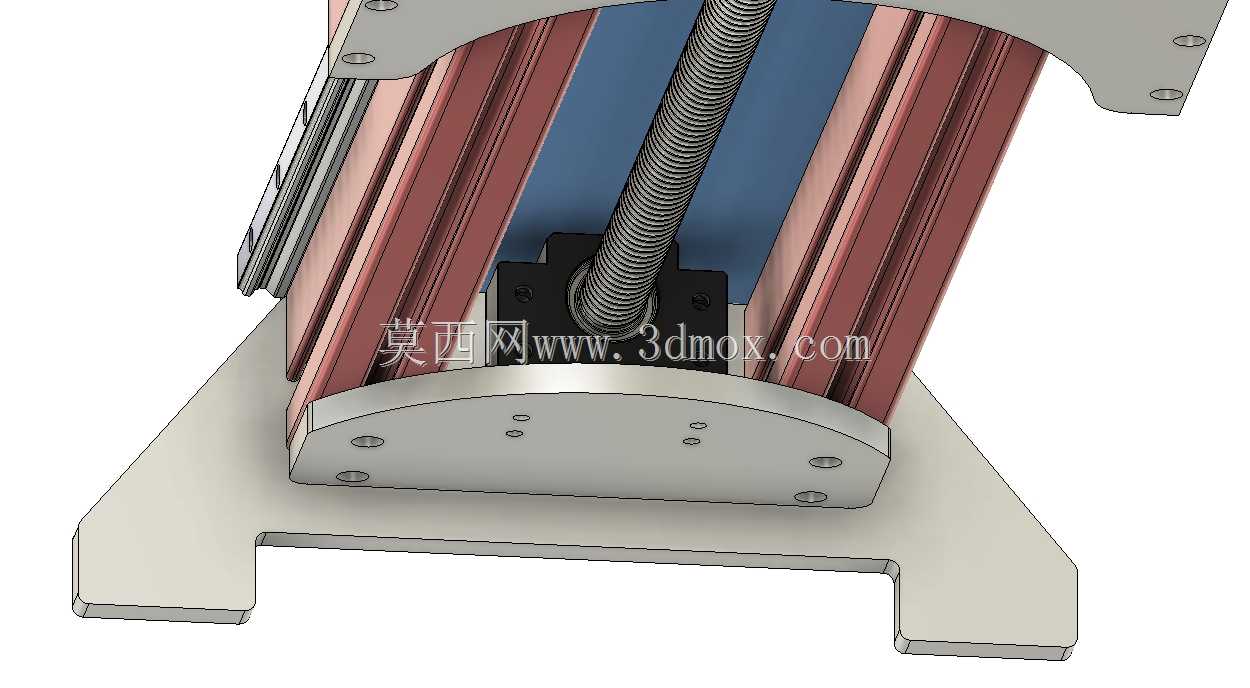

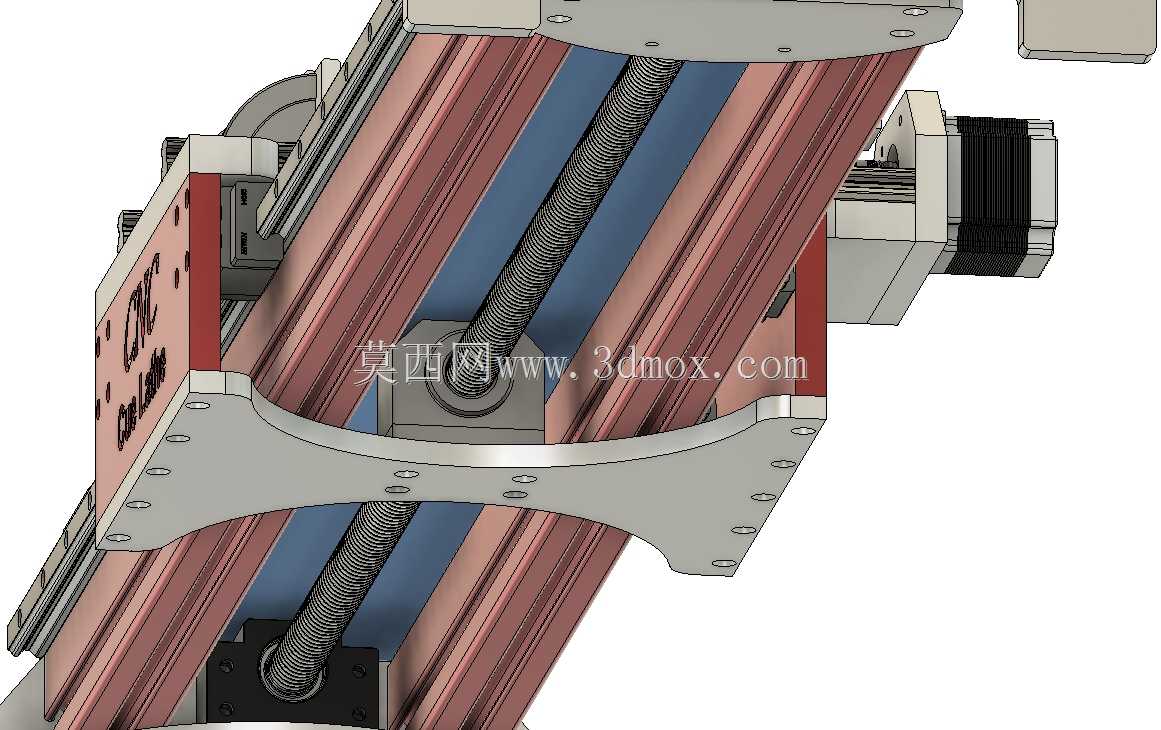

　　设计过程中，传动部件的安装基准面做了统一的平面度公差约束，直线导轨安装孔的孔间距经过反复校核，避免安装应力导致的导轨直线度偏差，步进电机的安装板做了中心孔尺寸适配，保证电机轴与丝杠的同轴度，减少传动过程中的振动与背隙。主轴箱、尾座、稳定架的安装位置预留了定位销孔，装配时可通过定位销快速找正同轴度，降低现场装配的调试难度。Y轴方向的滚珠丝杠螺母副做了对中结构优化，避免进给过程中出现偏载磨损，导轨的安装螺栓规格统一，方便后期维护更换。从安装边界来看，设备整体采用落地式支撑结构，床身底部的支撑脚可调整水平度，对安装地面的平面度要求适配普通生产车间的地面条件，不需要额外做专用设备基础，整体占地面积适配小型加工车间的空间布局，不需要过大的安装预留空间。设备的走线全部采用拖链内置布置，避免加工过程中切屑、粉尘磨损线缆，针对球杆加工产生的木质粉尘，导轨、丝杠部位都预留了防尘护板的安装位，可适配加装防尘罩，延长传动部件的使用寿命。

　　在实际加工逻辑上，这套结构可实现一次装夹完成球杆从毛坯到成型的大部分外加工序，相比通用车床加工球杆需要多次调头、反复测量的操作流程，能够大幅降低操作人员的技能要求，同时保证成品球杆的锥度一致性，适合小批量定制化球杆的生产加工，也可用于球杆的后期维修、翻新加工场景。整套结构的零部件选型全部围绕细长杆加工的刚性需求做匹配，轴承选用高转速低径向跳动的精密轴承，联轴器选用挠性结构补偿传动同轴度偏差，所有非加工面的结构都做了减重优化，在保证床身整体刚性的前提下控制设备整体重量，方便小型工坊的搬运与安装。
