工业用金属锁止拉链锁扣结构设计

在工业设备防护舱门、户外设备检修盖板、特种装备快开结构的应用场景里，这类锁止式拉链锁扣是兼顾快开操作与连接可靠性的常用连接件，不同于民用箱包拉链的轻量化设计，工业场景下的这类锁扣需要承受持续的振动载荷、户外温湿度变化带来的材料形变，同时要满足日常运维时的快速开合需求，不需要额外工具即可完成解锁与锁止操作，大幅降低设备日常巡检、故障排查时的拆装耗时。

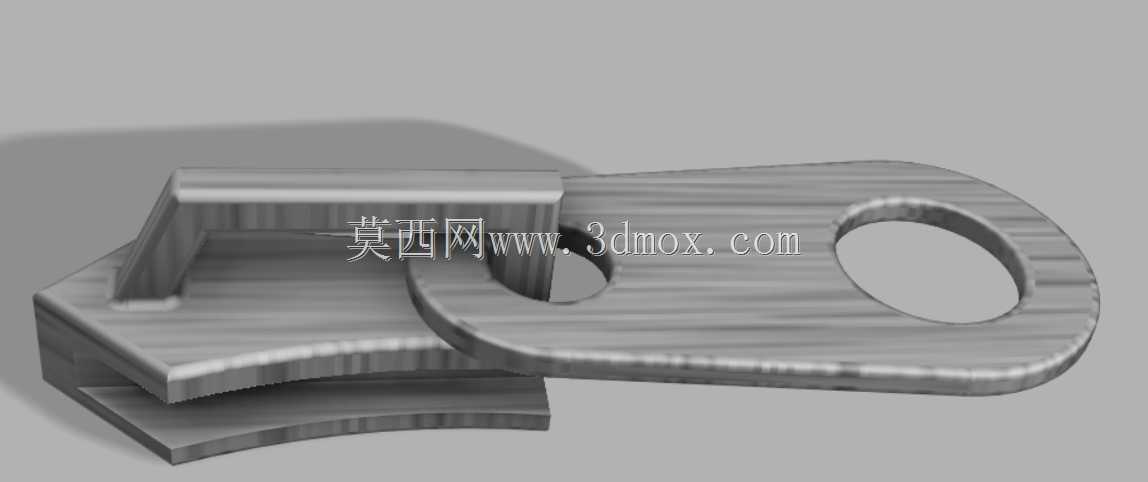

从实际功能特性来看，该锁扣采用分体式咬合结构，一端为带限位卡槽的基座，另一端为带挂接孔的锁舌片，锁合时锁舌片卡入基座的卡槽内，通过基座上的压合结构实现双向限位，避免设备运行过程中因振动出现松脱、脱开的问题；锁舌片上的大尺寸挂接孔可适配不同规格的挂锁、铅封结构，满足高安全等级场景下的防误开、防非授权开启需求，在电力设备箱、通信基站机柜、工程机械侧盖等需要权限管控的场景中，该结构可直接兼容现有安防锁具，不需要额外改造安装位。

设计过程中首先要明确安装边界条件，基座部分采用贴合安装面的弧形底面，适配曲面舱壁的安装需求，避免平面基座在弧形壁面安装时出现贴合不严、固定螺栓受剪切力的问题；基座的两个固定支脚间距按照通用工业五金安装孔距标准设定，可直接替换同规格的传统搭扣，不需要在设备壁面重新打孔，降低现有设备的改造成本。锁舌片的厚度根据额定载荷设定，常规工况下选用3mm厚度的不锈钢板材冲压成型，边缘做倒圆角处理，避免操作时划伤运维人员，同时减少应力集中点，提升反复开合后的结构疲劳寿命。

结构设计上，基座的卡槽内侧做了渐变导向斜面，锁舌片推入时可沿斜面自动滑入锁止位，不需要精准对位即可完成锁合，在戴防护手套操作、高空作业等操作精度受限的场景下，该导向结构可大幅提升操作效率，减少对位耗时。锁合后的间隙控制在0.2mm以内，既避免间隙过大导致的锁扣晃动、异响问题，也不会因间隙过小出现温变胀死、无法解锁的问题，适配-40℃到80℃的工作环境温度区间，满足户外工业设备的使用环境要求。

安装尺寸方面，基座整体长度控制在42mm，宽度28mm，固定孔中心距为25mm，适配M5规格的固定螺栓，锁舌片展开长度为38mm，挂接孔直径为12mm，可兼容大部分工业挂锁的锁梁直径；锁合后整体突出安装面的高度为12mm，不会因突出过高造成搬运、运维过程中的勾挂问题，也减少了外部磕碰导致锁扣变形失效的概率。在材料选型上，常规场景采用304不锈钢冲压成型，表面做拉丝处理，提升耐锈蚀能力；沿海高盐雾场景可选用316不锈钢材质，表面做钝化处理，满足500小时盐雾测试无红锈的使用要求。

从受力角度分析，锁扣锁合后，纵向拉力主要由锁舌片与基座卡槽的咬合面承担，咬合面的接触宽度设计为6mm，按照不锈钢材料的抗剪强度计算，单扣可承受不低于800N的纵向拉力，满足大部分工业舱门、盖板的固定需求；横向的窜动则由基座两侧的限位边限制，避免锁舌片在卡槽内左右晃动产生磨损。反复开合测试中，该结构在无润滑的条件下可实现不低于10000次的开合循环，锁止功能无失效，结构无明显形变，满足工业设备全生命周期的使用需求。

在实际选型应用时，需要根据安装面的弧度选择对应底面曲率的基座型号，若安装面为平面，可选用平底基座版本，固定时在基座与安装面之间添加橡胶减震垫，进一步降低振动传导带来的螺栓松动风险；若用于有密封要求的舱门，可在锁扣对应位置调整舱门密封条的压缩量，确保锁合后密封条的压缩率保持在30%左右，兼顾密封性能与锁合操作力。
