带安装法兰三线输出数字霍尔接近传感结构

做自动化设备结构设计的同行，大概率都碰过位置检测元件选型卡壳的情况——要么检测距离不够，要么抗干扰能力差，要么安装位和现有结构干涉，这款数字霍尔效应接近传感结构，刚好能覆盖不少工业场景的非接触位置检测需求。先从实际应用场景说，这类霍尔接近传感最常出现在自动化产线的工位到位检测、直线模组的行程限位、旋转机构的转速与原点检测、工业门的开合位置判断，甚至小型工程机械的操作杆位置反馈场景里，和传统的机械行程开关比，它没有物理接触的磨损问题，和光电类传感器比，它不怕粉尘、油污的遮挡，在机加工车间、涂装产线这类工况相对恶劣的环境里，长期运行的稳定性要高不少。

从功能特性上看，这款是数字量输出的霍尔器件，不需要额外搭配信号调理电路，输出的开关信号可以直接对接PLC或者工控机的IO端口，三线的接线定义分别对应电源正、电源地、信号输出，接线逻辑和市面上主流的NPN型接近开关兼容，替换现有器件的时候不用重新改接线端子的定义。它的检测原理是通过感应外部磁场的变化触发输出状态，检测端不需要和被检测物体直接接触，只要被检测件上配套固定一块小磁钢，当磁钢进入它的感应范围，输出端就会翻转电平信号，响应速度能到微秒级，哪怕是高速运动的机构，也不会出现信号漏检的问题。

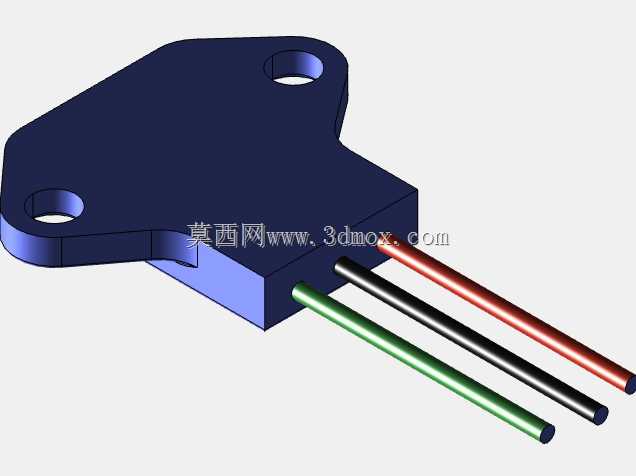

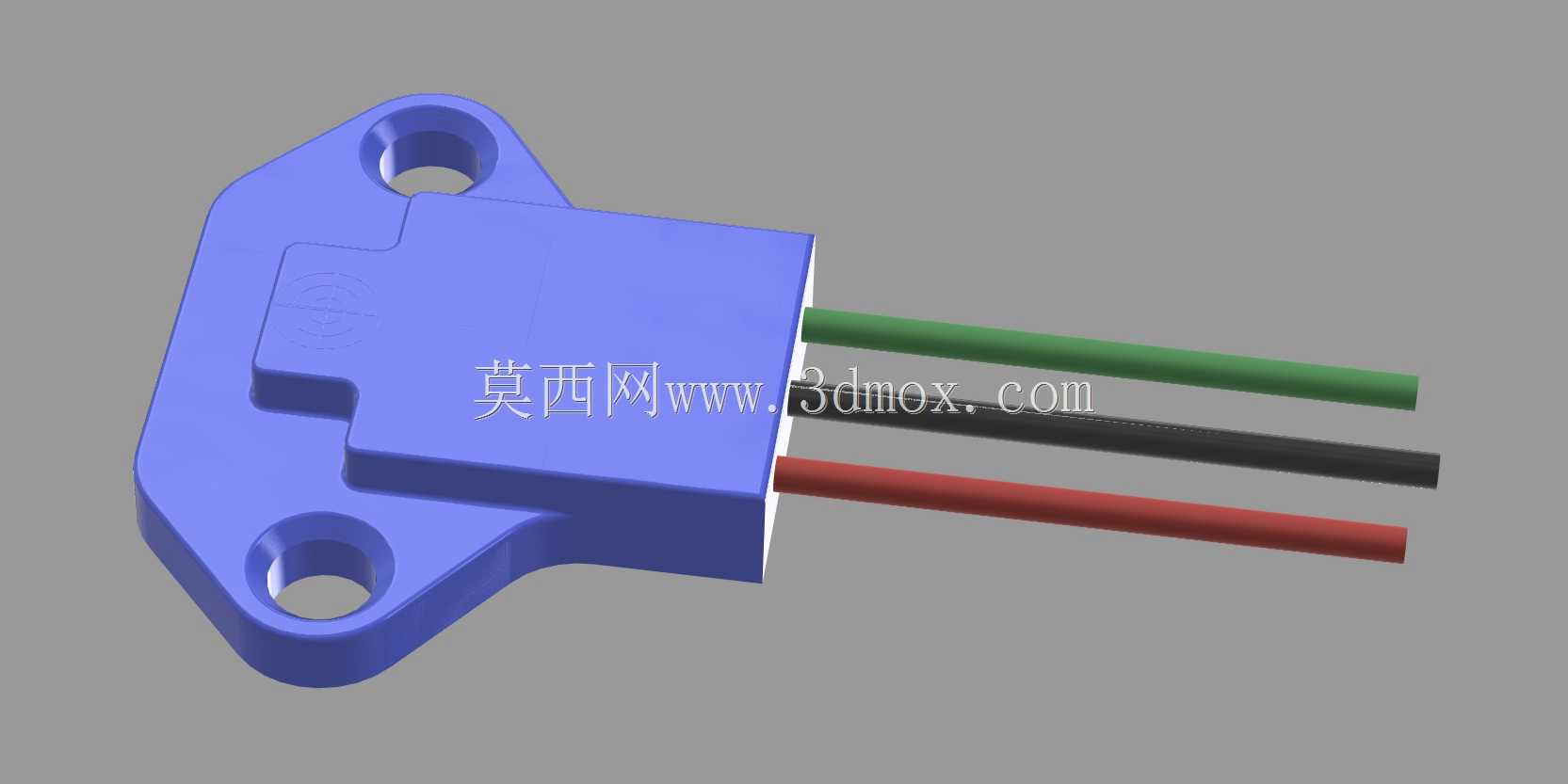

再说到设计思路，整个传感部件的主体外壳用的是硬质工程塑料注塑成型的结构，外壳做了一体化的安装法兰，法兰上开了两个通孔安装位，这种设计是为了兼容工业场景里最常用的螺丝固定安装方式，不用额外做定制安装支架，直接在设备安装板上打两个对应孔距的螺纹孔，就能用M3或者M4的螺丝把传感器牢牢固定住，安装法兰和主体外壳是一体成型的，没有拼接缝隙，能避免车间里的切削液、粉尘从拼接缝渗入内部损坏电路。外壳的出线端做了防拉扯的结构过渡，三根引出线分别做了红、黑、绿的颜色区分，红色对应电源正极，黑色对应公共地，绿色对应信号输出，现场接线的时候不用反复查定义手册，能减少接线出错的概率。

关于安装边界和尺寸，这款传感器的主体是近似矩形的块体结构，加上安装法兰的总长度控制在紧凑的范围内，不会占用太多安装空间，两个安装孔的孔距是按照工业传感元件的通用安装规范设计的，和市面上同规格的霍尔传感器安装孔位完全兼容，替换旧件的时候不用重新加工安装板。它的感应面在主体外壳的前端，安装的时候要注意感应面和配套磁钢的对正偏差不能超过2毫米，感应距离控制在额定检测范围内，不然会出现触发不灵敏的问题。另外安装的时候要尽量远离强磁场源，比如大功率变压器、伺服电机的本体位置，避免外部杂散磁场干扰传感器的正常触发。

从结构建模的角度说，这个模型把外壳的安装倒角、出线端的过渡圆弧、安装孔的沉台结构都做了还原，在做设备整体装配的时候，直接导入这个模型就能做干涉检查，不用自己再去测绘实物建模，能省不少结构设计的时间。外壳的壁厚做了均匀化处理，符合注塑件的设计规范，要是后续需要做同类传感器的国产化改型，这个模型的结构也能作为参考，比如调整安装孔的位置、更改出线方向，都能在这个基础结构上修改，不用从零开始搭结构。

实际选型的时候要注意，这类数字霍尔传感器的供电电压要和设备控制系统的电压匹配，输出的电平范围要对接后续的采集端口，避免出现电平不匹配烧端口的问题。另外它的工作温度范围覆盖了常规工业场景的温度要求，在没有特殊极端温度的车间环境里都能正常使用，外壳的防护等级能满足一般工业环境的防尘防泼溅要求，要是用在长期浸泡在油液或者水里的场景，还需要额外做密封处理，但常规的设备工位检测、行程限位场景，这个结构的防护能力完全够用。
