雕刻机技改加装机头 3D模型

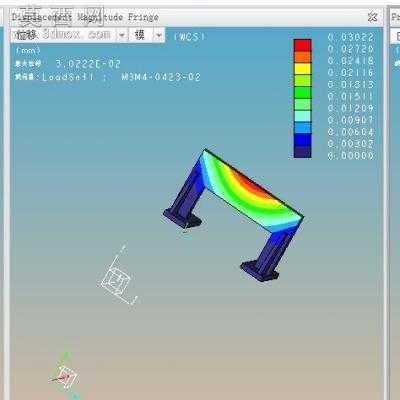

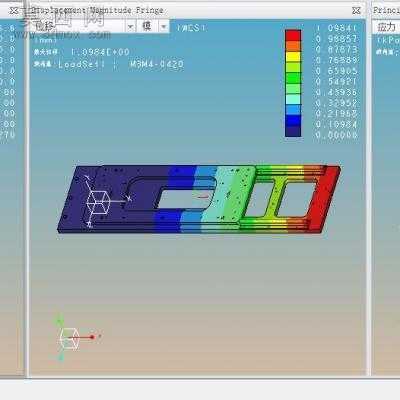

这是对一雕刻机技改加装一个机头，以便同时实现天窗导轨的倒角和倒拉索孔，将原有两个工序缩短了一个工序，为了满足原机移动滑轨的承重和强度，整机结构件承重板采用了704A超石硬铝材料加工，并做了受力变形分析，结果展示效果达到要求

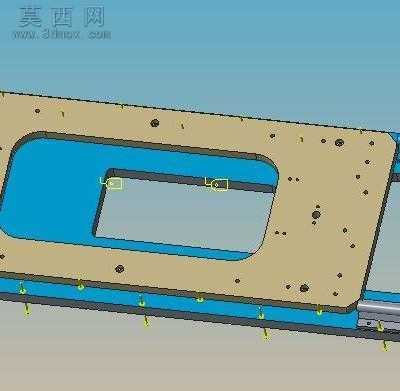

整个结构采用CREO设计和分析，现转为STP格式，可直接打开，钻孔主机用2.2KW的电主轴，夹头采用ER16数控夹头，可夹紧直径6-10mm刀柄，配合光纤传感器实现对导轨长度偏差的有效补偿。工装部分采用亚德客可旋转气缸，结构精致小巧。
现分享给大家供学习和交流。
