影视道具类美国队长盾牌结构设计

在影视道具制作、文创周边开发以及主题展陈布置的场景中，这类标志性盾牌结构的三维设计是落地实物制作的核心前置环节，区别于纯平面的视觉设计，三维结构需要兼顾外观还原度、实物制作的工艺可行性以及不同使用场景下的结构强度要求。从实际用途来看，该结构既可以作为影视拍摄中的手持道具使用，也可通过调整壁厚、内部支撑结构，适配桌面摆件、大型展陈装置、cosplay活动手持装备等不同场景的需求，不同用途对应的结构设计侧重点存在明显差异，比如作为手持cos道具时需要控制整体重量，避免长时间持握产生疲劳，而作为展陈装置时则更侧重表面质感还原与结构抗形变能力。

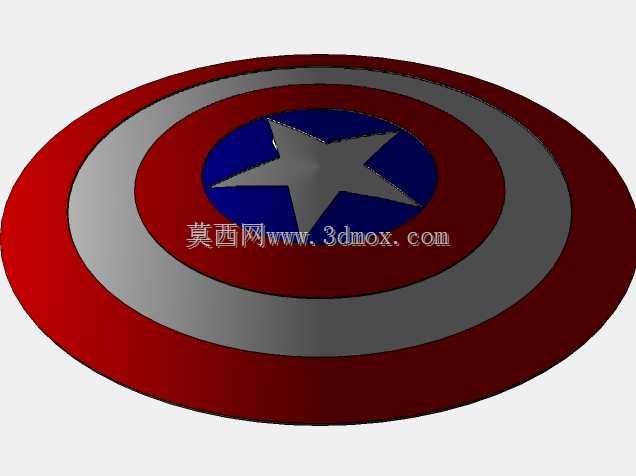

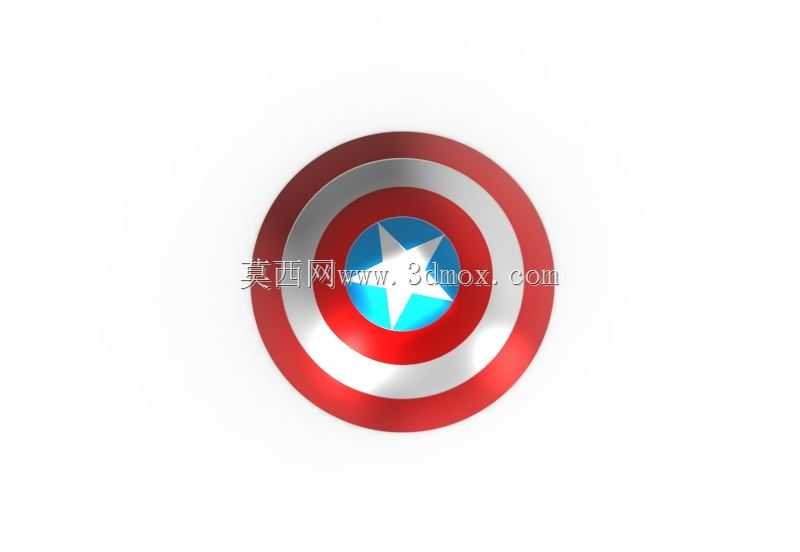

从功能特性层面看，该盾牌采用经典的同心圆分色结构，中心星形凸起区域做了圆弧过渡处理，避免尖锐棱角带来的安全隐患，同时还原原作的视觉识别特征；环形分层结构的每一圈色带都做了等宽设计，相邻环带之间预留了0.15mm的装配间隙，方便后续实物制作时做分色喷涂或者不同材质的拼接装配，不需要额外做后期的打磨修配。盾牌整体采用外凸的弧面结构，曲面曲率经过反复调整，既符合原作的视觉比例，也能在作为手持道具时分散正面受到的冲击力，提升结构的抗冲击性能；背面预留了标准的手持握把安装位，握把安装孔位采用沉孔设计，装配后螺丝头不会突出于盾牌背面，提升持握时的贴合度，不会出现硌手的问题。

设计思路上，首先从曲面基准搭建入手，先绘制盾牌的中心旋转轴线，以轴线为基准绘制不同半径的同心圆轮廓，通过旋转凸台命令生成基础的弧面基体，之后在中心区域绘制五角星的草图，通过拉伸凸台生成中心的星形凸起结构，凸起高度控制在3mm，既保证视觉上的立体感，也不会因为凸起过高导致磕碰损坏。环形分色区域的分割采用分割线命令完成，在曲面上投影出不同环带的边界，后续渲染或者实物制作时可以直接沿着分割线做分色处理，不需要额外绘制辅助线。考虑到不同制作工艺的适配性，整个模型没有做过小的圆角或者薄壁结构，最小壁厚控制在2mm以上，不管是采用3D打印、树脂翻模还是钣金冲压的工艺制作，都不会出现填充不足或者结构变形的问题；如果是采用金属材质制作，还可以在模型基础上直接生成钣金展开图，不需要重新做结构重构。

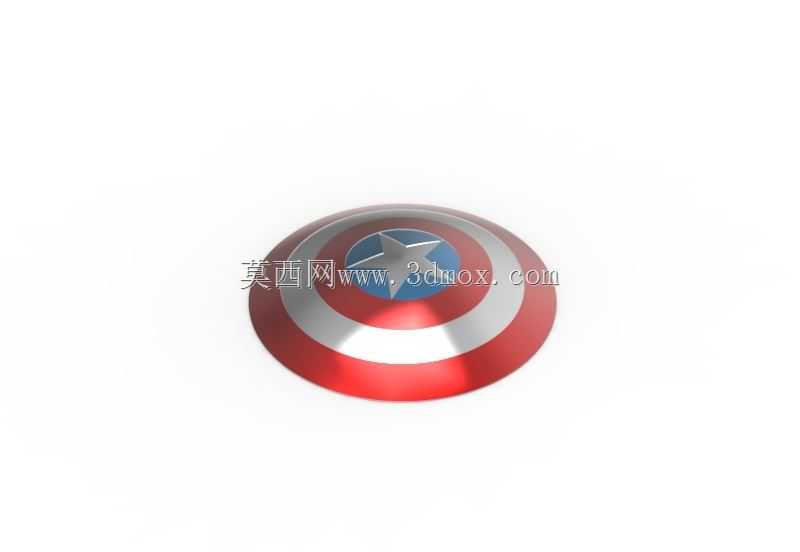

外形尺寸与安装边界方面，该盾牌的整体外直径控制在600mm，这个尺寸既符合原作中盾牌的比例设定，也适配普通成年人的持握尺寸，弧面最高点到背面安装平面的垂直距离为120mm，持握时手臂可以自然贴合在盾牌背面的弧面区域，不会出现手臂与盾牌边缘干涉的问题。背面的握把安装位设置了两组，一组是中心位置的主握把，适合单手持握，另一组是靠近边缘的辅助绑带安装位，可以根据使用需求选择安装绑带，适配手臂固定的需求；如果是作为桌面摆件使用，只需要在背面中心位置预留M6的螺纹孔，就可以直接搭配标准的金属支架安装，不需要额外做转接结构。模型的所有边缘都做了R2的圆角处理，不管是作为道具还是摆件，都不会因为边缘锋利划伤使用者，表面的曲面曲率连续，没有出现曲面褶皱或者断点，渲染时可以直接赋予金属材质，还原真实的金属反光效果，不需要额外做曲面修补。

在结构细节处理上，中心星形结构与相邻环形区域的衔接处做了微小的下沉台阶，台阶高度0.2mm，实物制作时可以在这个台阶位置镶嵌不同材质的饰片，提升整体的质感还原度；盾牌最外侧的边缘做了卷边结构的预留设计，卷边半径5mm，如果是采用钣金工艺制作，可以直接沿着边缘做卷边处理，提升边缘的结构强度，同时避免锋利的边缘带来安全隐患。整个模型的特征树按照基体构建、特征分割、细节处理、安装位预留的顺序搭建，后续如果需要调整尺寸，只需要修改基础草图的半径参数，就可以快速生成不同尺寸的版本，适配儿童道具、迷你摆件、大型展陈装置等不同场景的需求，不需要重新进行全流程的建模操作。
