超人标识立体装饰块结构设计

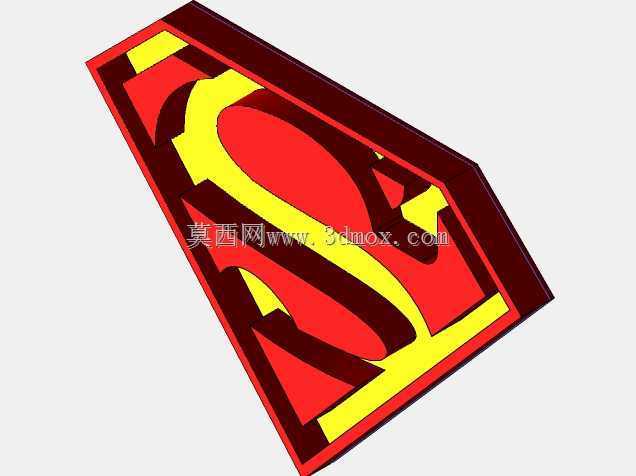

　　这款立体标识构件的设计，最初是面向文创展示、主题场景装饰的定制需求展开，在做结构拆解前，首先要明确其实际应用场景：既可以作为主题展陈的墙面嵌入式装饰件，也可加装底座作为桌面陈列摆件，部分工业风主题的设备外观定制中，也会将这类标识构件作为设备外壳的装饰嵌件使用，因此在结构设计时需要兼顾不同安装场景的适配性。从外形结构来看，整体采用盾形外轮廓的斜切立体造型，边缘做了等宽的深色包边结构，包边部分采用15度的斜角拔模设计，既满足加工脱模的工艺要求，也能在光线照射下形成自然的轮廓阴影，强化标识的立体层次感。

　　标识核心的S形图案采用分层凸起结构，黄色轮廓层比红色填充层高出1.2mm，最外层的深色包边又比黄色轮廓层高0.8mm，三层阶梯式的高度差设计，既避免了平面印刷标识的平淡感，也让不同色块区域在加工时可以通过分区域上色或者嵌件装配实现，不会出现色块溢边的问题。在安装边界的考量上，构件背部设计了平整的安装基准面，基准面上预留了两个M3的螺纹安装孔，孔位间距按照常规墙面挂装、桌面底座安装的通用尺寸设定，既可以使用膨胀螺丝直接固定在墙面，也可以通过螺栓与定制的陈列底座连接，不需要额外做安装结构的二次改造。

　　如果是作为设备外壳的嵌件使用，只需要在外壳对应位置开出与构件外轮廓匹配的沉槽，将构件嵌入沉槽后点胶固定即可，构件背部的平整面可以保证与安装面完全贴合，不会出现凸起或者缝隙不均的问题。设计过程中对各个曲面的过渡做了反复调整，S形图案的所有转角都做了R0.5mm的圆角处理，避免尖锐边角在搬运、安装过程中造成划伤，同时也能减少加工时的应力集中，不管是采用CNC铣削加工还是3D打印成型，都能避免尖角处的加工缺陷。从功能特性来看，这款构件除了基础的装饰展示作用外，立体分层的结构也让其具备更好的抗磨损性能，表面的凸起结构不会因为日常擦拭、轻微触碰就出现图案磨损脱落的问题，相比平面印刷的标识耐用性提升明显。

　　在做结构建模时，所有的分型面都设置在不同色块的分界处，这样如果采用注塑加工的方式生产，可以通过双色注塑或者分件装配的方式实现不同色块的区分，不需要后期做喷涂处理，能有效提升生产效率，降低加工成本。针对不同的使用场景，构件的厚度也做了适配性设计，整体基础厚度为8mm，既不会因为过薄导致安装时容易出现变形，也不会因为过厚造成材料浪费、安装后突出过多影响整体美观。边缘的斜切角度经过多次调整，最终确定的15度斜角可以让构件在不同角度的光线照射下都能呈现清晰的轮廓，不会因为斜角过大导致边缘显得单薄，也不会因为斜角过小失去立体光影效果。在细节处理上，S形图案的线条宽度全程保持等宽设计，所有的曲线过渡都保持G1连续，避免出现线条粗细不均、曲面不顺滑的问题，保证标识的视觉识别度，不管是近距离观察还是远距离观看，都能清晰识别出标识的图案内容。背部的安装孔做了沉头设计，安装后螺丝头不会突出构件背部，保证安装面可以完全贴合，不会出现安装不平的问题，沉头孔的深度按照M3螺丝的标准尺寸设定，适配常规的盘头螺丝，不需要使用特殊规格的紧固件，降低安装的配件成本。
