雷蛇电竞游戏手机外观结构三维数模

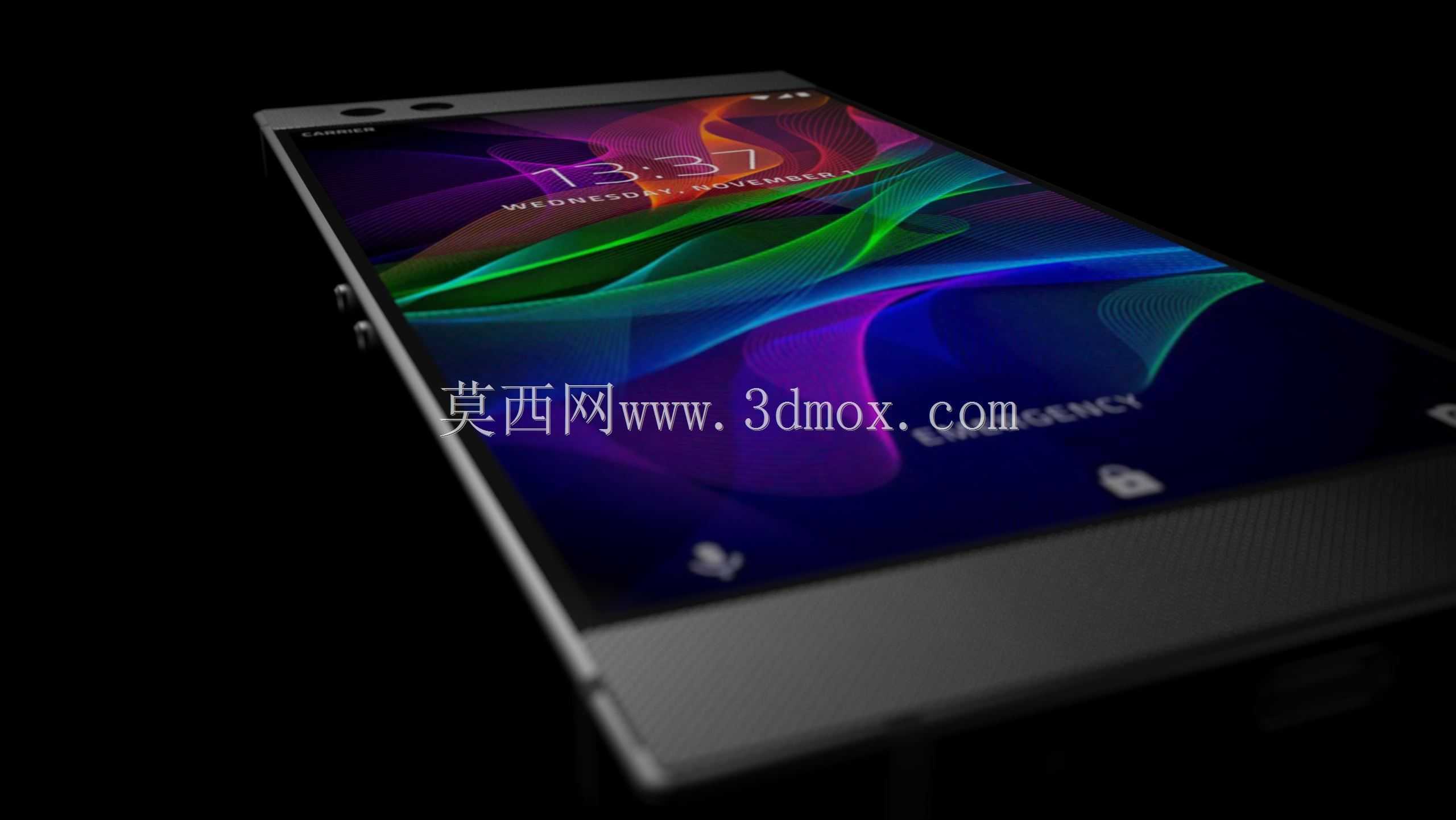

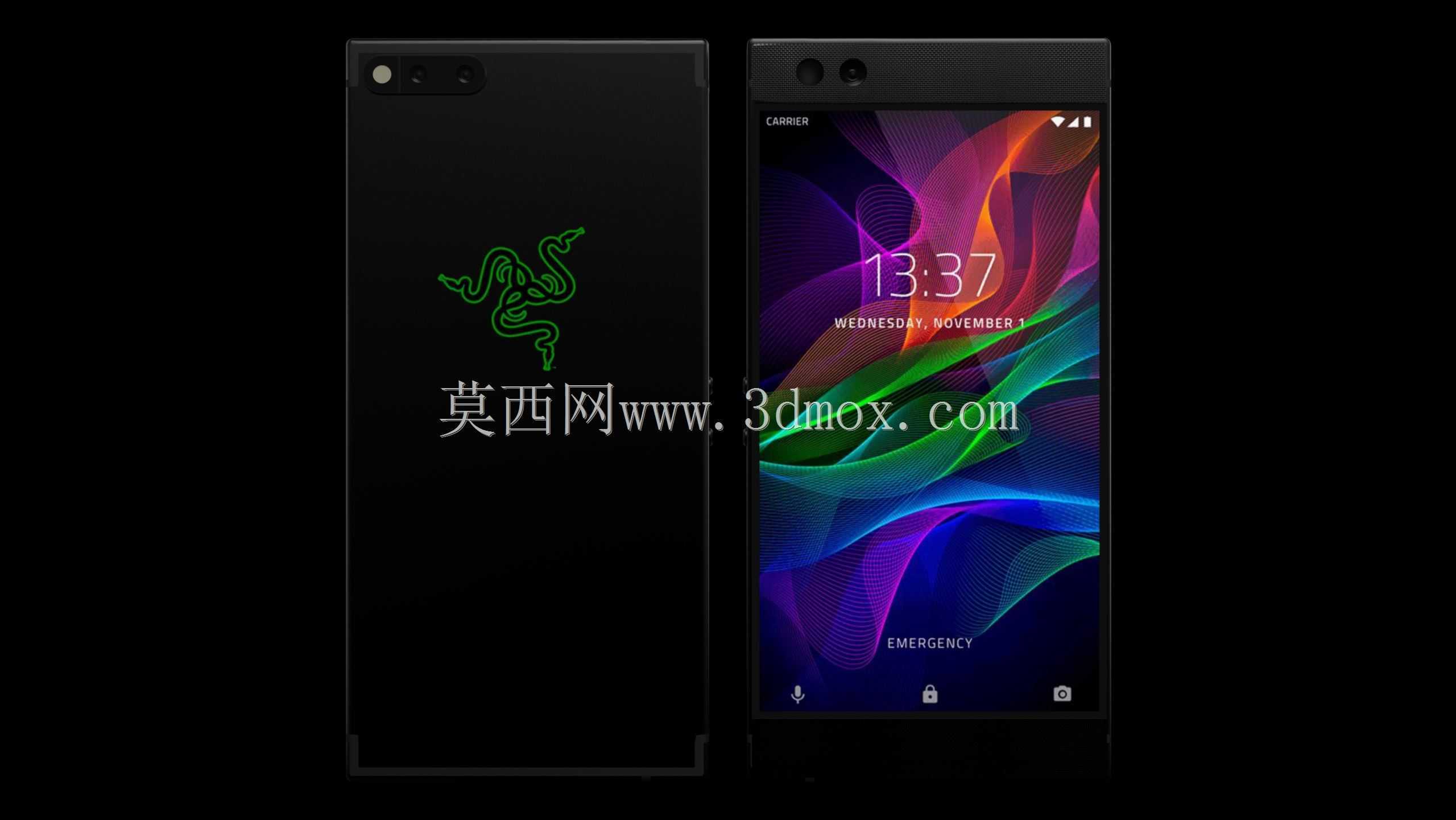

　　本次构建的三维数模完整还原了雷蛇电竞手机的整机外观结构与装配边界，建模过程中严格参照消费级手持通讯终端的工业设计规范，对整机前后盖配合间隙、侧边按键凸台高度、摄像头模组突出量都做了精准的公差匹配，所有曲面均做了G2连续处理，避免后续结构评审时出现曲面褶皱、曲率突变的问题。从实际应用场景来看，该数模可用于手机周边配件的开发验证，比如定制保护壳的结构匹配、散热背夹的贴合面校核、手游触控肩键的安装位置适配，也可用于数码产品展示场景的渲染素材制作，还能作为手持终端人机工程学验证的参考样件，帮助设计团队评估单手握持时的边角弧度贴合度、拇指触控覆盖范围。从产品功能特性对应的结构设计来看，机身背部的雷蛇蛇形logo区域预留了透光层的装配间隙，对应实际产品中RGB灯效的出光结构，建模时特意将logo区域做了0.3mm的下沉处理，匹配实际产品中logo贴片的粘贴厚度，避免装配后出现凸起硌手的问题；机身正面的上下边框做了等宽处理，前置双摄模组的开孔位置严格居中，听筒开槽的宽度与深度都匹配实际出声结构的尺寸要求，屏幕区域做了0.2mm的下沉台阶，对应钢化膜粘贴的预留空间，避免贴膜后出现白边、翘边的问题。

　　机身侧边的电源键、音量键都做了独立的分体结构，按键与中框的配合间隙控制在0.1mm，既保证按键按压时的活动行程，又避免间隙过大进灰的问题；机身底部的扬声器开孔、Type-C接口开孔、麦克风开孔都按照实际阵列排布做了精准还原，每个开孔的倒角都做了C0.1处理，还原实际产品中CNC加工的高光倒角效果。从设计思路来看，整机采用直板方正的中框设计，区别于普通消费手机的弧面中框，这种设计一方面是为了提升横屏握持玩游戏时的贴合稳定性，避免弧面中框容易打滑的问题，另一方面方正中框的结构强度更高，能更好地保护内部大尺寸散热模块与高规格电池组件，应对电竞场景下长时间高负载运行的结构稳定性要求。

　　建模过程中对整机的尺寸边界做了严格控制，整机长度控制在158.5mm，宽度77.7mm，厚度8mm，摄像头模组突出后盖0.8mm，这个突出量刚好匹配保护壳安装后镜头区域的防护高度，避免镜头直接接触桌面产生磨损；中框的四个边角做了R3.5的圆角处理，这个圆角半径是经过多轮握持验证的数值，既不会因为圆角过大显得整机臃肿，也不会因为直角过于锐利导致长时间握持硌手。机身背部的摄像头模组采用横向排布设计，双摄与闪光灯的位置间距都做了精准还原，模组周围的装饰圈做了0.2mm的凸起台阶，避免镜头玻璃直接接触摩擦面。

　　在结构配合层面，前后盖与中框的止口位置做了0.15mm的搭接量，这个搭接量既能保证装配时的定位精度，又能给后续做防水胶层预留足够的粘贴空间，满足日常使用中的防泼溅要求。所有外观面的拔模角度都控制在1度以上，避免后续如果做手板验证或者开模时出现脱模拉伤的问题，虽然是外观数模，但建模时已经考虑了后续结构深化的工艺可行性，不会出现无法落地的曲面结构。横屏握持区域的中框位置特意做了微弧面处理，这个细节很多外观建模容易忽略，实际这个微弧面是为了匹配横屏玩游戏时食指与中指的握持贴合度，减少长时间握持的压痕，提升电竞场景下的使用舒适度。机身顶部的红外开孔、降噪麦开孔也都做了对应还原，开孔位置与中框的注塑天线带保持合理间距，避免信号干扰的问题。
