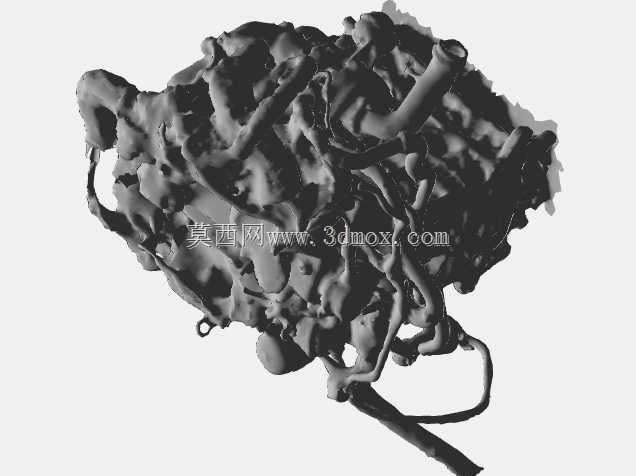

1.9TDI动力单元扫描逆向三维数模

在商用车与乘用柴油车的动力系统改装、维修替换、教学实训场景中，这类基于实物扫描得到的动力单元三维数据，能解决很多传统测绘难以覆盖的细节问题。很多维修厂在处理老款柴油动力机型的管路更换、周边附件适配时，经常遇到原厂图纸缺失、异形曲面难以手工测量的问题，靠传统卡尺、三坐标打点的方式，不仅要耗费数天的测绘周期，还容易遗漏管路弯折角度、接口相对位置这类关键参数，最终做出来的适配件装车后出现干涉、密封不严的问题。这套扫描得到的数模，完整还原了动力单元外围所有管路、线束固定位、附件安装凸台的空间位置，不需要反复拆解原车部件做比对，就能直接在三维环境里完成适配件的结构设计。

从实际功能特性来看，1.9TDI作为小排量柴油动力单元，本身主打低转速大扭矩输出，广泛搭载在轻客、紧凑型家用柴油车以及小型非道路作业设备上，外围的进气、燃油、冷却管路布局直接影响整机的运行稳定性，比如进气歧管的弯折曲率如果在改装时出现偏差，会导致进气阻力增大，缸内燃烧不充分，不仅动力输出下降，还会加快积碳生成；燃油管路的固定位如果偏离原厂设计，车辆运行过程中持续振动会导致管路接头磨损，出现燃油渗漏的风险。这套扫描数模保留了所有管路的原始走向、固定卡扣的安装点位，在做周边附件改装、故障件替换设计时，可以直接提取对应位置的曲面数据，保证设计出来的部件和原始安装位完全匹配，不需要反复做装车调试。

从逆向设计的思路来看，这类实物扫描的数模，核心价值是还原真实装车状态下的部件空间关系，不同于原厂设计阶段的理论数模，扫描数据会保留实际生产装配带来的公差累积、管路安装后的自然形变，比如橡胶管路在卡箍紧固后的局部变形、塑料附件在长期使用后的轻微形变，这些细节是原厂理论数模不会体现的，但在做维修替换件设计时，恰恰是决定配件适配度的关键。做逆向建模时，不需要刻意去“修正”这些实际形变，而是要基于扫描点云做曲面重构，在保证关键安装接口尺寸精度的前提下，保留这些实际装配带来的特征，这样做出来的配件装车时才不会出现“理论尺寸对，但实际装不上”的问题。

关于安装边界的参考价值，这套数模可以直接用于动力舱改装的空间校核，很多玩家在做跨车型动力移植时，最头疼的就是动力单元和原车引擎舱的干涉问题，比如机油尺位置、进气管出口方向、启动马达的突出位置，这些细节如果靠手工测量很容易遗漏，等到把发动机吊进舱里才发现干涉，再去切割修改就会耗费大量成本。把扫描数模导入整车引擎舱的装配环境中，就能提前排查所有可能的干涉点，比如转向柱和进气歧管的间隙、冷却风扇和散热器的相对位置、发动机机脚的安装点位匹配度，提前做好适配调整，避免吊装过程中出现不可逆的修改。另外在做教学实训时，这套数模可以用来讲解柴油动力单元的外围布局逻辑，让学员直观理解不同管路的功能分区、安装位置的设计考量，比单纯看二维原理图的认知效率高很多。

在零部件再制造领域，这类扫描数模也是快速开模的核心依据，很多停产的老款柴油机型，原厂已经不再供应外围塑料管路、橡胶密封件，再制造厂商不需要拿到原厂图纸，直接基于扫描数据就可以完成模具型腔的设计，生产出来的配件可以直接匹配原始安装位，不需要额外做适配修改。尤其是对于形状复杂的异形进气部件、管路固定支架，靠传统测绘很难做到1:1还原，扫描数模可以直接提取所有曲面特征，保证再制造配件的安装精度和使用性能和原厂件一致。
