工业流体控制集成阀组装置结构设计

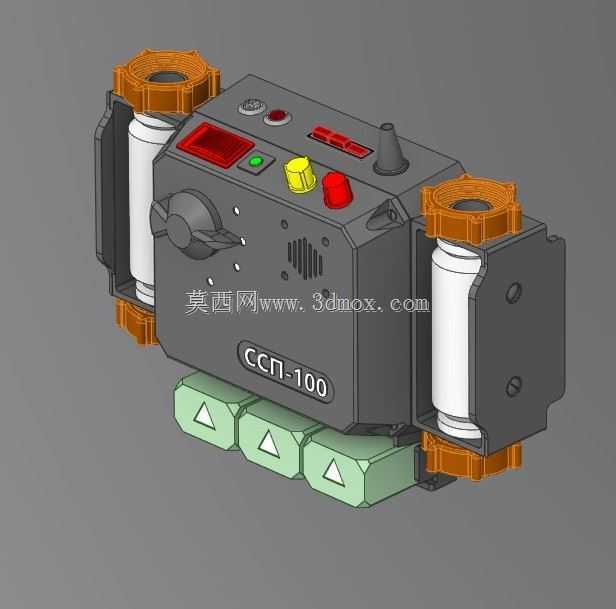

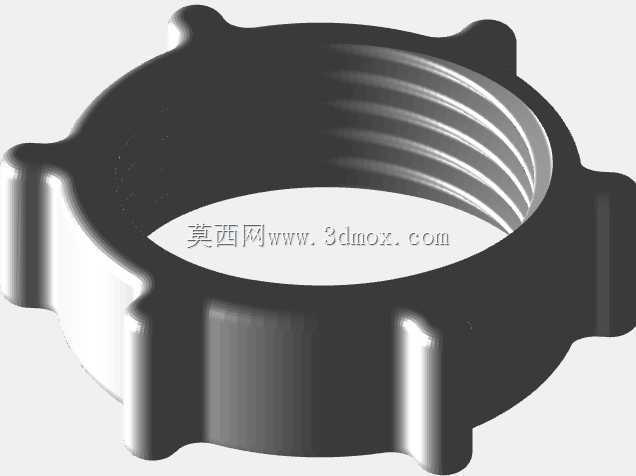

　　这款集成式阀组装置主要面向中小管径工业流体管路的通断、流量调节与状态监测场景，常见于化工配料支路、小型水处理单元、实验室流体输送系统以及中小型液压工作站的支路控制环节，替代传统分散安装的单阀加外接监测元件的组合方案，减少管路接头数量，降低流体泄漏风险点。从结构布局来看，装置采用对称式双通路设计，两端设置带锁紧结构的法兰式接口，接口处的橙色锁紧压圈采用快装式卡合结构，安装时无需额外焊接或套丝，对准管路法兰后旋转压圈即可完成密封锁紧，适配公称通径40mm以内的流体管路，安装时预留的轴向操作空间不小于150mm，径向两侧预留不小于80mm的操作空间即可满足日常维护与按钮操作需求。

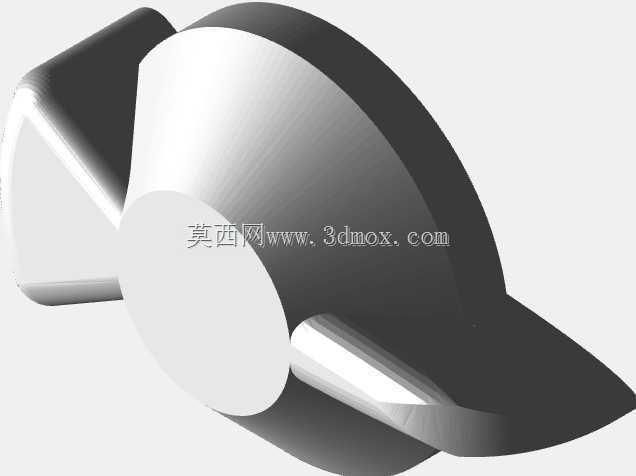

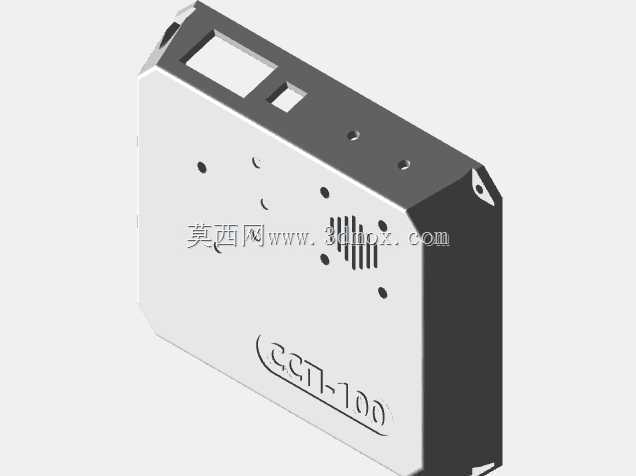

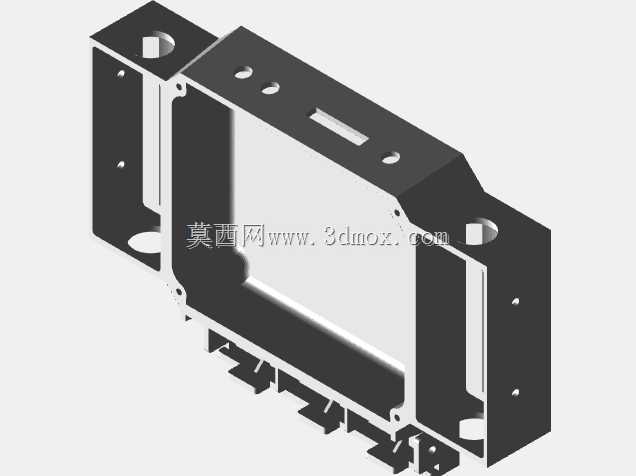

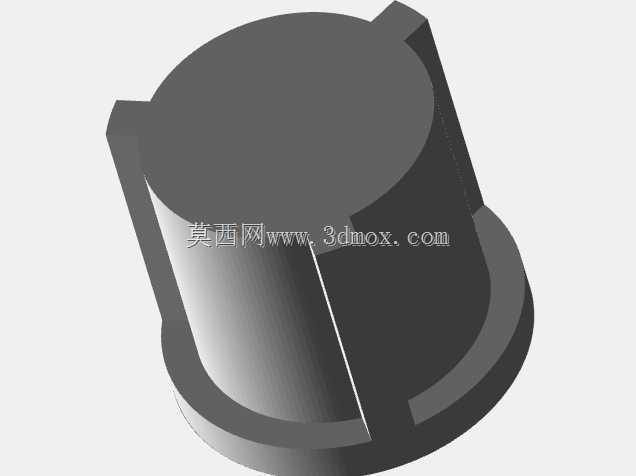

　　装置主体采用压铸铝合金壳体，表面做硬质阳极氧化处理，兼顾轻量化与抗腐蚀能力，壳体正面集成了全套操作与状态反馈元件：左上角的红色数显窗口可实时显示管路内流体压力、瞬时流量或累计通流时长，下方的绿色带灯按钮用于阀组通断状态的手动触发，旁边的黄色旋钮为流量调节旋钮，可通过旋转角度线性调整通路开度，实现0到额定流量的无级调节，右侧的红色急停按钮可在管路超压、泄漏等异常工况下快速切断双通路，切断响应时间不超过0.2秒。壳体侧面的黑色锥状结构为本地状态声光报警的发声端，当监测到管路压力超出设定阈值、流量异常波动时，会配合数显窗口的红色闪烁发出警示信号。

　　装置底部设置三个快插式扩展接口，采用浅绿色工程塑料护罩防护，可外接压力传感器、温度传感器或者远程控制模块，扩展接口采用通用M12航空插头规格，无需额外接线即可实现即插即用，满足不同工况下的功能扩展需求。设计阶段充分考虑了现场安装的兼容性，壳体背部预留了四个M6的安装螺孔，可直接固定在墙面、设备支架或者管路旁的安装板上，安装孔位的中心距为120mm80mm，适配常规工业安装支架的孔位标准，无需额外定制转接件。内部流道采用一体式铣削加工，避免了拼接流道的压力损失与泄漏隐患，流道内壁做抛光处理，表面粗糙度Ra不大于1.6μm，降低流体输送过程中的阻力损耗，对于水基流体、常规液压油以及低腐蚀性化工介质都有良好的适配性。

　　操作元件的布局充分考虑了现场操作人员的使用习惯，所有按钮、旋钮的操作高度差不超过20mm，操作人员无需大幅度调整手部姿态即可完成全部操作，急停按钮采用凸起式设计，比周边操作元件高出8mm，紧急情况下可快速触达。两侧的管路接口采用同轴度公差控制在0.05mm以内，安装后管路不会产生额外的安装应力，避免长期使用过程中接口处因为应力集中产生密封失效问题。壳体上的散热格栅设置在正面偏下位置，对应内部电控元件的发热区域，自然对流即可满足电控部分的散热需求，无需额外加装散热风扇，减少装置的故障点。整体装置的外形尺寸控制在220mm160mm*120mm以内，相比同功能的分散式阀组安装方案，占用的安装空间减少40%以上，管路连接点减少60%，大幅降低现场安装的工作量与后期维护的排查难度。在实际选型应用中，可根据输送介质的特性更换接口处的密封件，常规丁腈橡胶密封适配0-80℃的常规流体，更换氟橡胶密封后可适配最高150℃的高温介质或者弱腐蚀性化工介质，满足不同行业的流体控制需求。
