科幻风格多翼仿生飞行载具造型设计

项目分类:通用机械零部件 发布时间:2025-08-23 ID:1063756
  • 科幻风格多翼仿生飞行载具造型设计

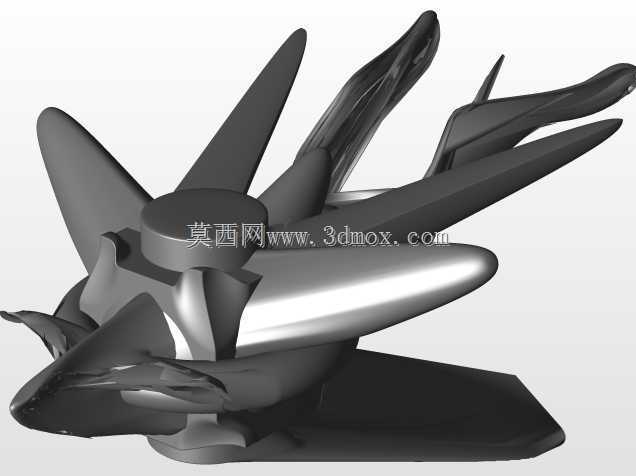

这款仿生飞行载具的结构设计,最初是围绕低空复杂环境下的机动需求展开的,在前期方案迭代时,最先敲定的是多组翼面的非对称布局逻辑——区别于常规固定翼飞行器的对称翼面配置,该设计将不同后掠角、不同展长的翼面沿中心舱体周向错落布置,每一组翼面的安装角都经过单独调校,能够在低速大仰角飞行时,让流经各翼面的气流形成有序的涡流耦合,避免常规布局在小半径转向时容易出现的翼尖失速问题。从实际应用场景来看,这类构型的载具既可以适配城市楼宇间的短途巡检作业,也能在密林、峡谷等复杂地形区域完成低空侦察任务,多翼面带来的冗余升力设计,即便单组翼面出现结构损伤,剩余翼面仍能维持基本的升力平衡,保障飞行姿态可控。

在中心舱体的设计上,采用了钝头水滴形的截面构型,头部的圆弧过渡段能够有效降低低速飞行时的压差阻力,舱体中部的环形凸台结构,是为机载设备安装预留的定位基准,凸台的端面加工有均匀分布的螺纹孔位,可以直接挂载任务载荷模块,不需要额外设计转接支架,既压缩了整机的结构重量,也能让载荷的重心尽量贴近整机的升力中心,减少飞行过程中的配平阻力。舱体下部的一体化承力底座,是整个结构的核心受力部件,所有翼面的连接耳片都集成在底座的加强筋上,翼面根部采用插接加胶接的固定方式,配合底座内部的空腔走线设计,能够将飞控线路、动力线路完全收纳在结构内部,避免外露线路在高速气流下产生振动疲劳。

翼面的外形设计参考了猛禽羽翼的剖面形态,每一片翼面都采用了从根部到梢部逐渐变薄的变厚度设计,翼型的最大厚度位置靠近翼根区域,能够在保证结构强度的前提下,让翼梢部分保持足够的弹性形变空间,在遇到突发紊流时,翼梢的微量形变可以吸收部分气流冲击能量,降低机身的振动幅度。不同翼面的后掠角从25度到65度不等,大后掠角的翼面布置在舱体后侧,主要负责高速飞行时的升力补充,小后掠角的翼面布置在舱体前侧,主要负责低速机动时的姿态控制,各组翼面的投影面积经过反复配平计算,在整机处于巡航姿态时,升力中心恰好落在重心后方3%到5%的区间内,保证飞行过程中的纵向静稳定性,不需要飞控系统持续输出大的修正力矩。

从安装边界来看,整机的最大外廓尺寸控制在紧凑区间内,横向最大宽度不超过1.2米,纵向总长度控制在1.5米以内,垂向最大高度低于0.6米,能够适配多数小型弹射起飞装置的安装接口,也可以收纳在常规的车载设备舱内。底座下部的平面度公差控制在0.1毫米以内,能够直接固定在通用的地面测试台架上,不需要定制专用的装夹工装,在进行地面动力测试、风洞试验时,可以快速完成装夹定位。翼面与中心舱体的连接位置设计有定位销孔,拆装时只需要对准销孔插入即可完成定位,单组翼面的拆装时间不超过2分钟,在外场作业时如果出现翼面损坏,可以快速更换备用翼面,不需要复杂的调校流程。

在结构细节处理上,所有翼面的前缘都做了R2的圆弧倒角,避免尖锐前缘在运输、装配过程中造成磕碰损伤,同时也能降低前缘的气流噪声。舱体表面的所有接缝处都设计了0.5毫米的止口结构,拼接后可以保证外表面的顺滑过渡,减少接缝处产生的附加阻力。底座内部的加强筋采用了放射状布置,从中心的动力舱安装位延伸至每一个翼面的连接点,筋板厚度从中心向外侧逐渐减薄,在保证整体结构刚度的前提下,尽可能去除多余的材料重量,经有限元仿真验证,在3g过载的机动工况下,整机的最大结构变形量不超过0.8毫米,完全满足低空机动飞行的结构强度要求。

考虑到实际作业时可能面临的复杂气象条件,整个结构的外露表面都预留了涂层处理的工艺余量,在完成基础结构加工后,可以直接在表面喷涂疏水、防覆冰的功能涂层,不需要再对表面进行二次打磨处理。翼面内部设计有空心腔道,既可以进一步减轻结构重量,也可以作为热气流的除冰通道,在低温高湿环境下作业时,通过引入动力系统产生的废热气流,流经翼面内部腔道,就能实现翼面前缘的防冰效果,不需要额外加装电加热除冰装置,进一步降低整机的能耗和重量。
