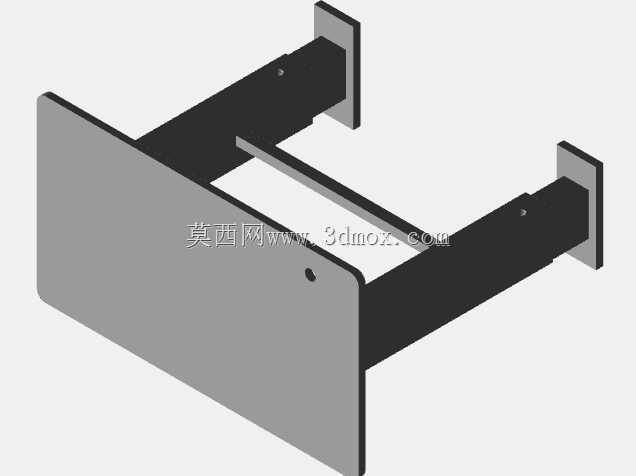

壁挂式高度可调节支撑桌结构设计

　　这款壁挂安装的高度可调支撑桌，主要面向空间受限的作业场景设计，常见于小型实训工位、设备旁临时操作台面、墙面挂载式检修工作台等使用场景，区别于落地式可调桌的占地特性，该结构完全依托墙面承载，无需占用地面空间，适配狭长通道、设备间隙、实训墙面等无法放置落地桌的区域。从功能特性来看，该结构核心实现了台面挂载高度的无级或档位调节能力，两侧的支撑臂采用对称式布局，通过臂身与墙面固定座的连接点位变化，实现台面整体高度的调整，调整过程中无需完全拆卸结构，仅需松脱连接紧固件、调整臂身位置后重新锁止即可完成高度切换，适配不同身高操作人员的作业高度需求，也可适配不同放置物品的高度避让需求，比如在台面下方放置小型设备、工具箱时，可抬升台面高度预留足够放置空间。设计思路上优先考虑了壁挂安装的承载可靠性，墙面固定座采用大尺寸平板贴合墙面的结构，增大与墙面的接触面积，分散承载时的应力，避免局部应力集中导致墙面固定失效；支撑臂采用截面抗弯性能更优的型材结构，在控制整体重量的前提下保证足够的抗弯刚度，避免台面放置物品后出现臂身下挠变形；台面与支撑臂的连接采用嵌入式定位结构，保证台面安装后不会出现横向窜动，连接点位分布在台面两侧受力均衡位置，避免台面受力不均出现翘曲。

　　从安装边界来看，墙面固定座的安装孔位按照常规墙面膨胀螺栓安装间距设计，适配混凝土墙面、实心砖墙等常见承重墙面的安装要求，不可直接安装在轻质隔墙、空心砖墙面无加强的位置；支撑臂的伸展长度决定了台面距离墙面的距离，该尺寸设计兼顾了台面放置物品的深度需求与臂身的承载能力，避免伸展过长导致臂身承载弯矩过大；高度调节范围覆盖了常规坐姿作业到站姿作业的常用台面高度区间，最低高度适配坐姿书写、小型零件装配作业，最高高度适配站姿操作、临时放置工具物品的需求。

　　结构细节上，支撑臂与固定座的连接位置设置了防脱结构，在调整高度松脱紧固件时，支撑臂不会直接从固定座中滑脱，降低安装调整过程中的安全风险；台面边缘做了圆角过渡处理，避免作业过程中磕碰划伤；所有外露的连接紧固件均采用沉头设计，保证台面与支撑臂表面平整，无突出的尖锐结构。实际使用中，该结构可根据需求搭配不同材质的台面板，比如实训场景可搭配耐磨防火板台面，检修场景可搭配耐油污的不锈钢台面，轻量化置物场景可搭配密度板台面，支撑结构本身的连接接口做了通用化设计，可适配不同厚度的台面板安装，无需额外修改支撑臂的连接结构。

　　在承载能力设计上，按照常规工位台面的承载需求做了刚度校核，在额定承载范围内，臂身的最大下挠量控制在作业允许的范围内，不会出现明显的变形影响使用；对称的双支撑臂布局，保证了台面受力均匀，即使物品放置在台面偏置位置，也不会出现单侧臂身受力过大的情况。该结构没有复杂的传动调节机构，全部采用机械紧固件连接，后期维护简单，仅需定期检查连接紧固件的锁止状态即可，无需额外的润滑、部件更换等维护操作，适合长期固定在墙面使用，也可根据使用需求拆卸后更换安装位置，重复利用率高。
