霍尔斯特林电机结构三维设计作品

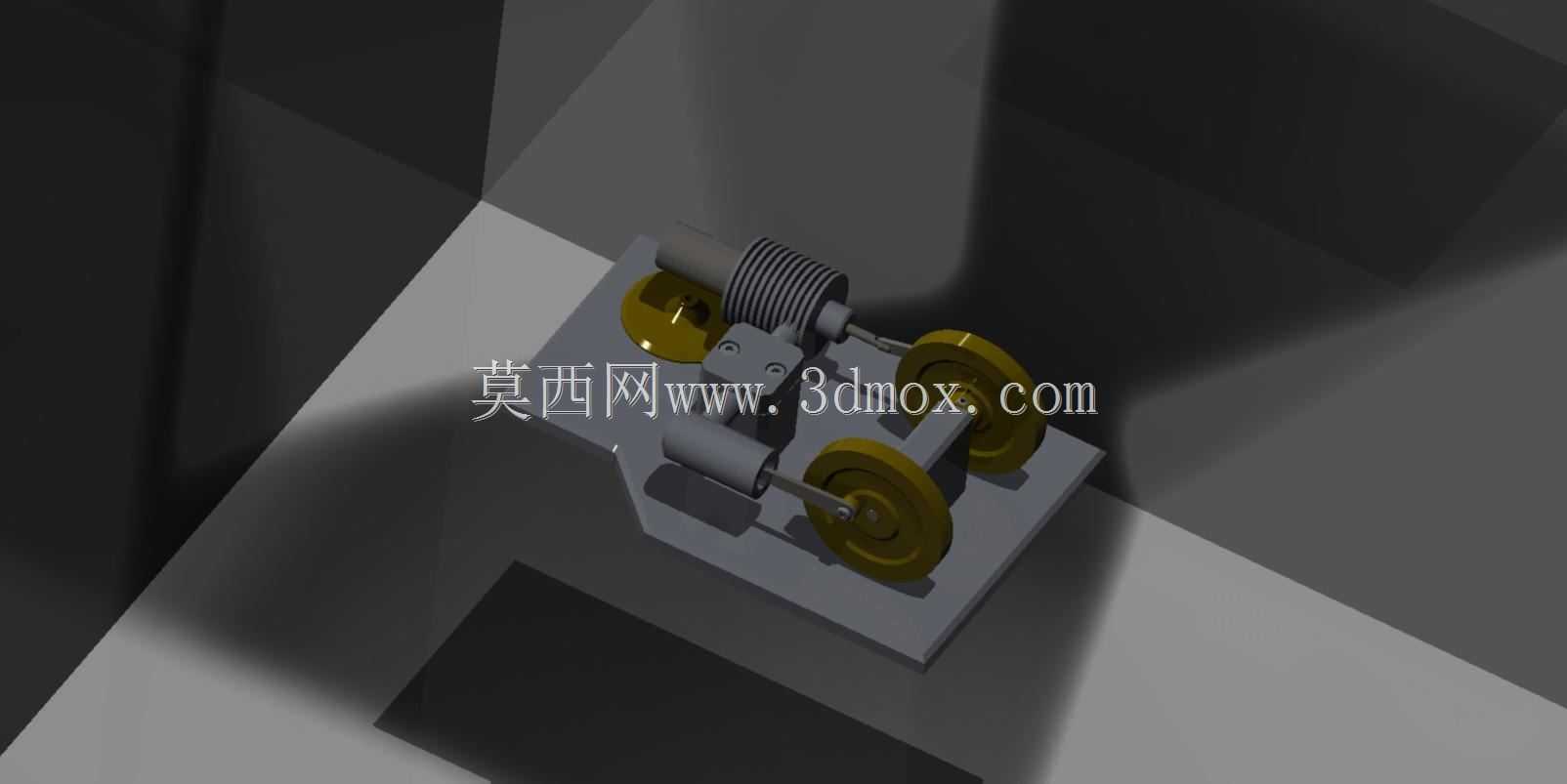

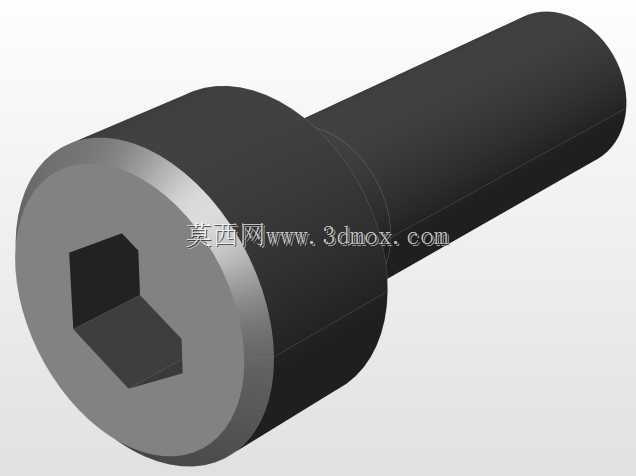

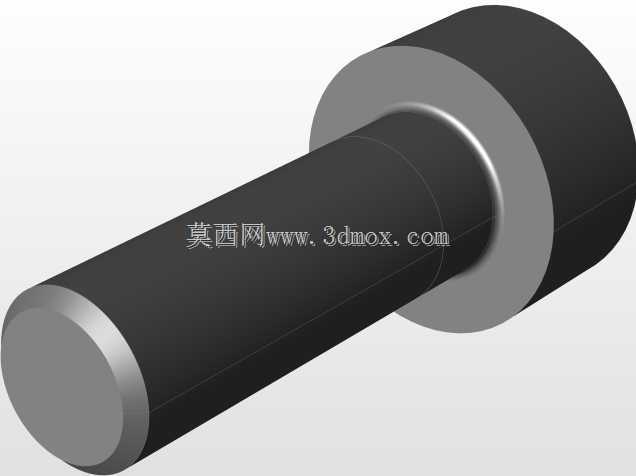

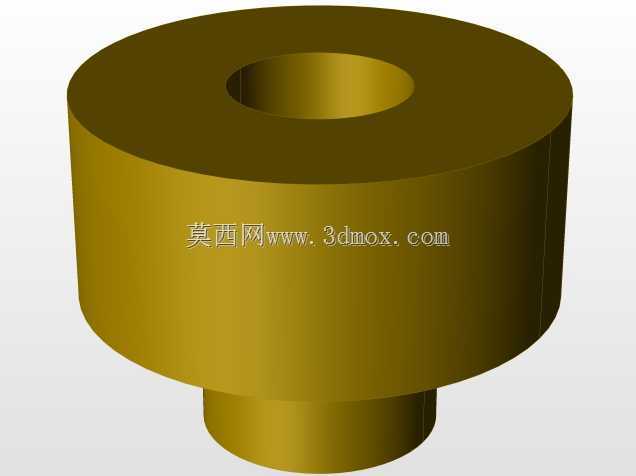

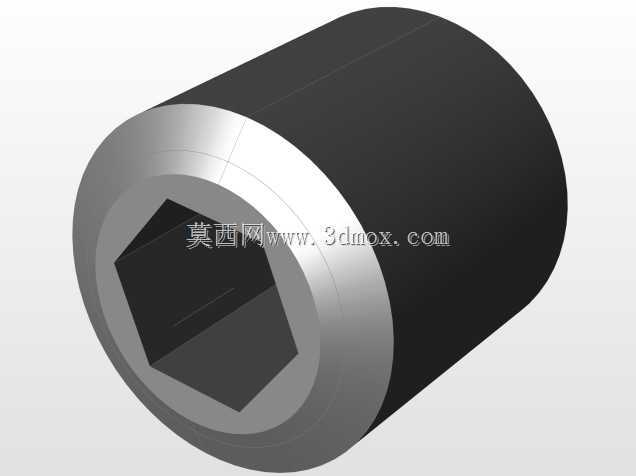

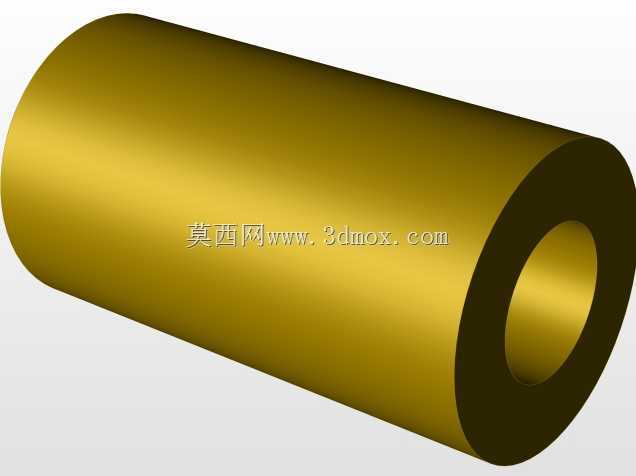

　　本次呈现的霍尔斯特林电机结构，本质是外燃式闭式循环热机的具象化结构实现，这类动力装置的核心运行逻辑是依靠工质在封闭腔体内的冷热交替膨胀压缩完成热能到机械能的转换，和传统内燃机依赖缸内爆燃做功的模式有本质区别，在低品位热能回收、小型分布式供能、教学演示场景中有着不可替代的应用价值。从结构布局来看，整套装置将动力输出轮组、置换活塞、动力活塞、曲柄联动机构全部集成在一块一体式安装基板上，基板采用平直矩形结构设计，四个边角预留了标准安装孔位，可直接固定在实验台架或者配套设备的安装面上，安装边界清晰，不需要额外设计复杂的转接支架就能完成装配。

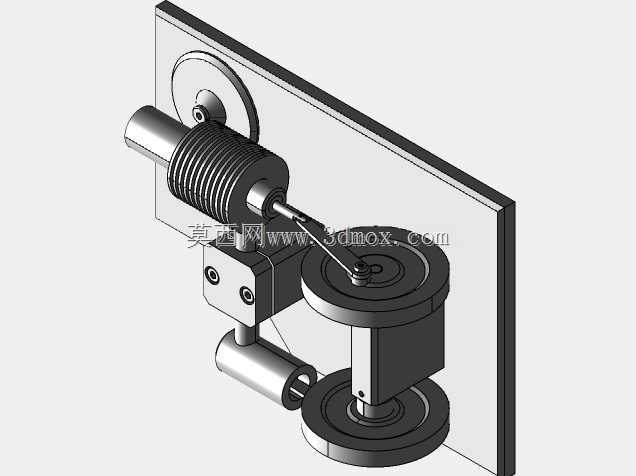

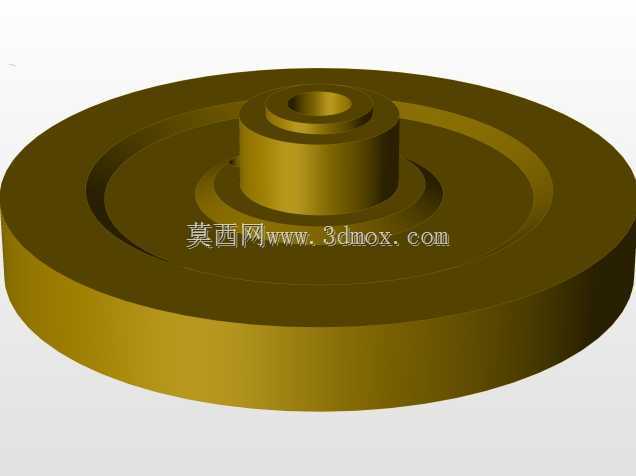

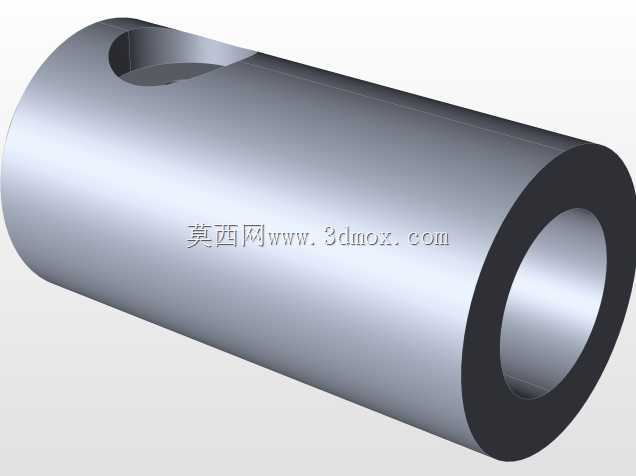

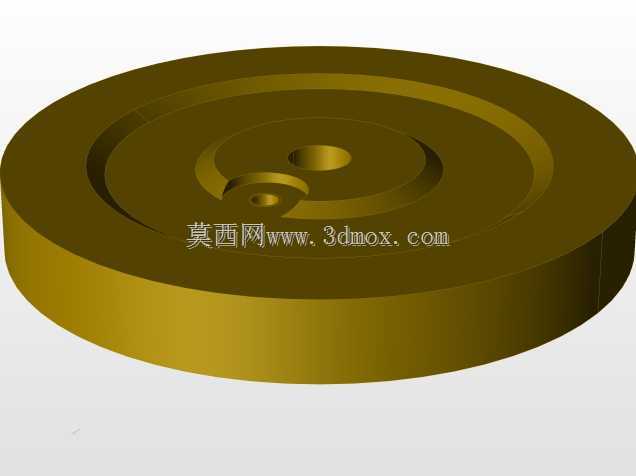

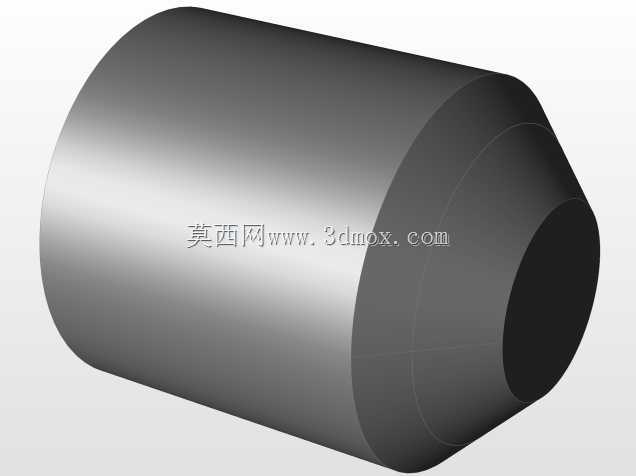

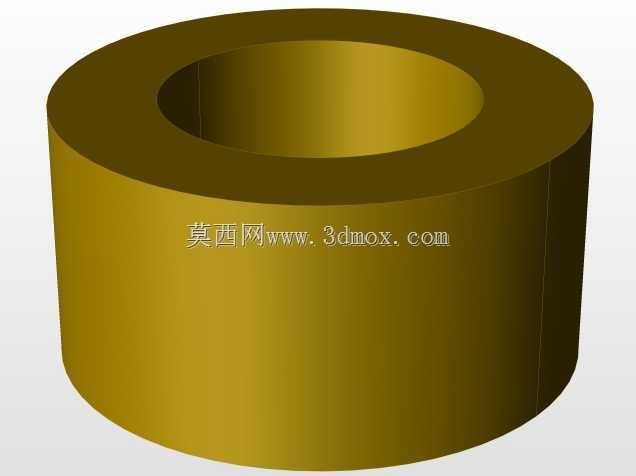

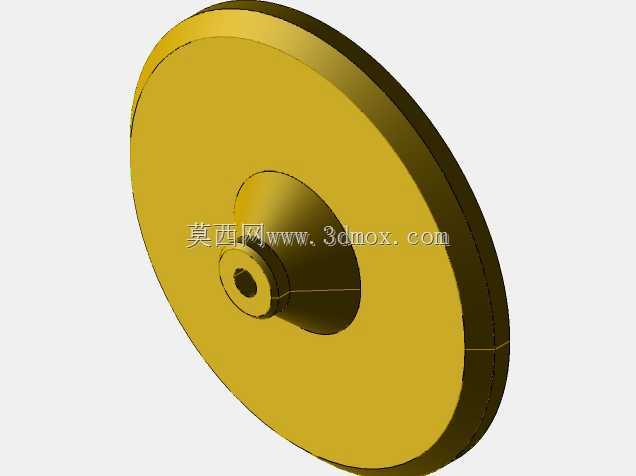

　　设计过程中优先考虑了传动路径的最短化，置换活塞的换热腔体直接布置在基板上方靠近热源输入的一侧，动力活塞腔体和置换腔体通过气道连通，减少工质流动过程中的压力损失，两套活塞的连杆直接接入下方的曲柄转轴，转轴两端对称布置了两个飞轮结构，飞轮采用轮缘加厚的设计，依靠转动惯量抵消活塞往复运动的死点冲击，保证整套机构运转的平顺性，不需要额外加装平衡块就能实现低振动运行。

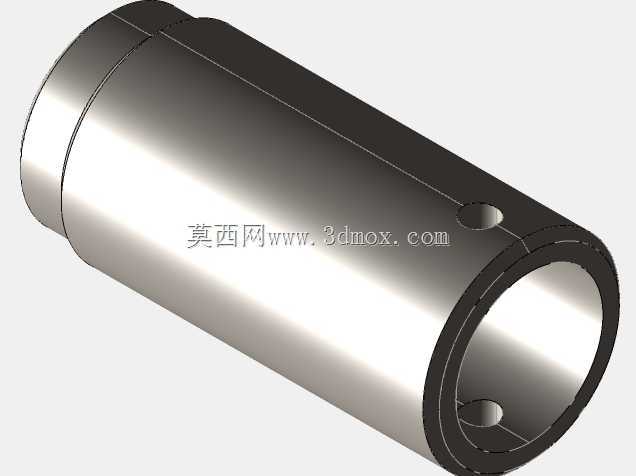

　　在功能特性上，这套结构完全保留了斯特林循环的核心优势，只要对置换腔体端施加稳定的外部热源，同时冷端保持正常散热，整套机构就能持续输出旋转机械能，不需要复杂的配气机构、点火系统或者燃油喷射结构，整体运动部件数量比同功率等级的内燃机少60%以上，后期维护成本极低，非常适合作为小型温差发电装置的动力端，或者用于教学场景演示外燃机的工作原理。设计阶段针对各运动部件的干涉问题做了反复校核，活塞和缸体之间预留了合理的配合间隙，既保证工质不会出现过量泄漏，又不会因为间隙过小导致运转卡滞，曲柄的偏心距经过反复测算，匹配活塞的设计行程，保证工质在循环过程中的压缩比处于最优区间，兼顾运转效率和结构可靠性。

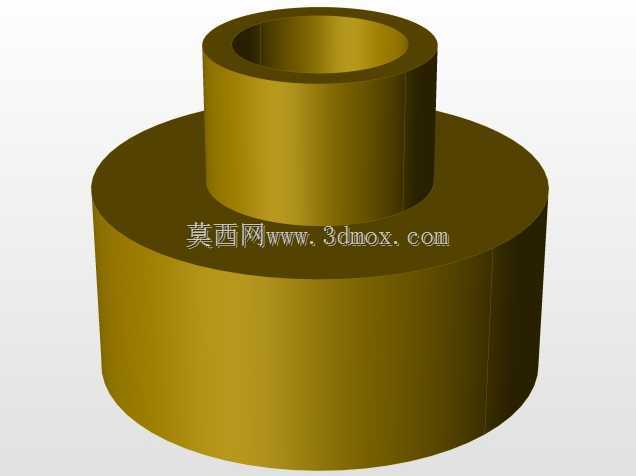

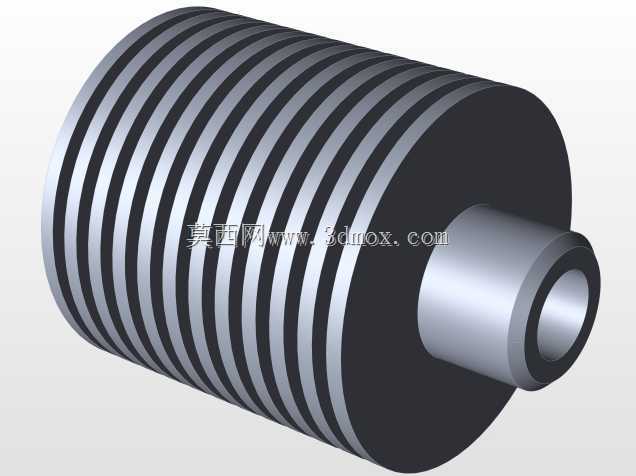

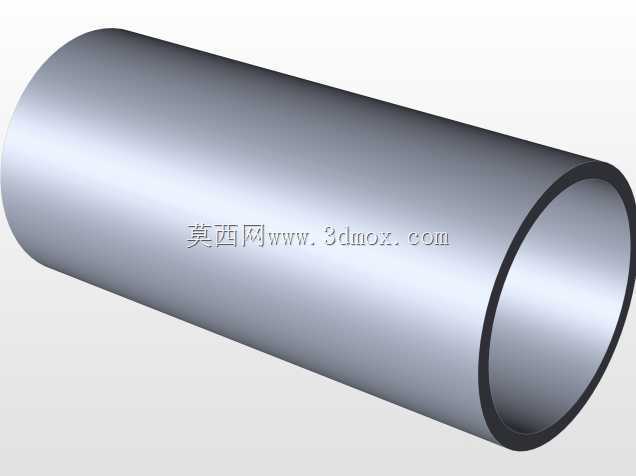

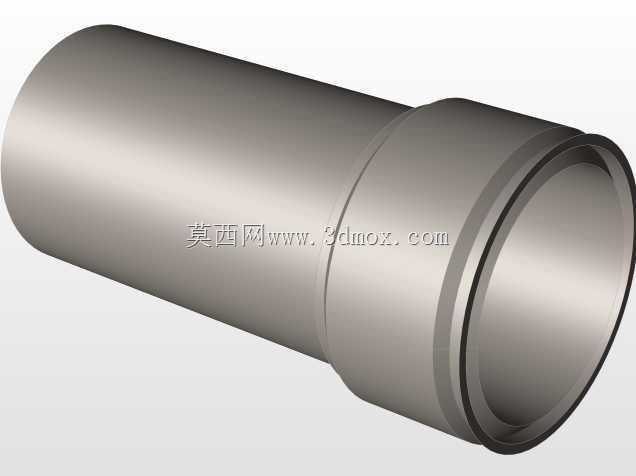

　　整套装置的外形尺寸紧凑，整体长宽高控制在小型实验装置的适配范围内，不需要占用过大的安装空间，不管是用于原理验证的实验台搭建，还是作为科普展示的动态模型，都能直接适配常规的展示台架尺寸。从实际应用的角度出发，这类结构可以根据使用场景的需求调整尺寸参数，放大后可用于工业余热回收场景的动力输出，缩小后可作为小型科普教具或者桌面演示装置，结构本身的模块化程度较高，飞轮、活塞、缸体、基板都可以单独拆分更换，不需要整体拆解就能完成易损件的维护替换。在传动结构的设计上，曲柄转轴采用简支梁支撑结构，两个支撑点分别布置在飞轮内侧，缩短了转轴的悬臂长度，降低运转过程中的转轴挠度，减少长期运行后的磨损量，延长整套装置的使用寿命。换热端的缸体采用薄壁结构设计，提升热源和内部工质的换热效率，冷端位置预留了散热片的安装接口，可以根据实际热源温度匹配对应规格的散热结构，保证冷热端的温差维持在设计区间内，确保动力输出的稳定性。
