派大星卡通角色曲面造型设计

本次完成的卡通形象曲面造型，核心围绕自由式曲面的连续过渡控制展开，区别于常规工业硬表面建模的参数化约束逻辑，整个造型过程以曲面曲率的视觉顺滑度为核心控制目标，适配手办打样、潮玩生产、IP周边开发等多场景的使用需求。从实际应用场景来看，该造型可直接对接光固化3D打印的手办制作流程，也可作为注塑开模的前期原型参考，还能适配文创展示、数字内容创作中的形象素材需求，不同场景下对曲面的精度要求存在差异，建模阶段就提前预留了不同工艺的调整余量。

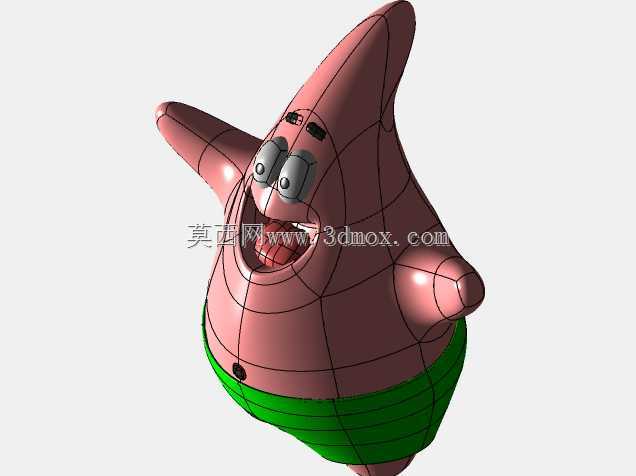

造型设计阶段首先拆解了形象的结构特征：整体以圆润的五边星形为主体轮廓，所有外凸的角部都做了大圆角过渡处理，避免尖锐棱角带来的视觉违和感，同时匹配卡通形象憨态可掬的气质。躯干部分的曲面采用多段曲率连续的自由曲面拼接，从顶部的角尖向下延伸到腰腹位置，曲面的曲率变化逐步放缓，腰腹位置特意做了轻微的外鼓处理，还原角色软萌的体态特征，肚脐位置的小凹陷采用局部曲面偏移的方式制作，没有破坏整体大面的曲率连续性，避免后续渲染或者打印时出现光影断层。

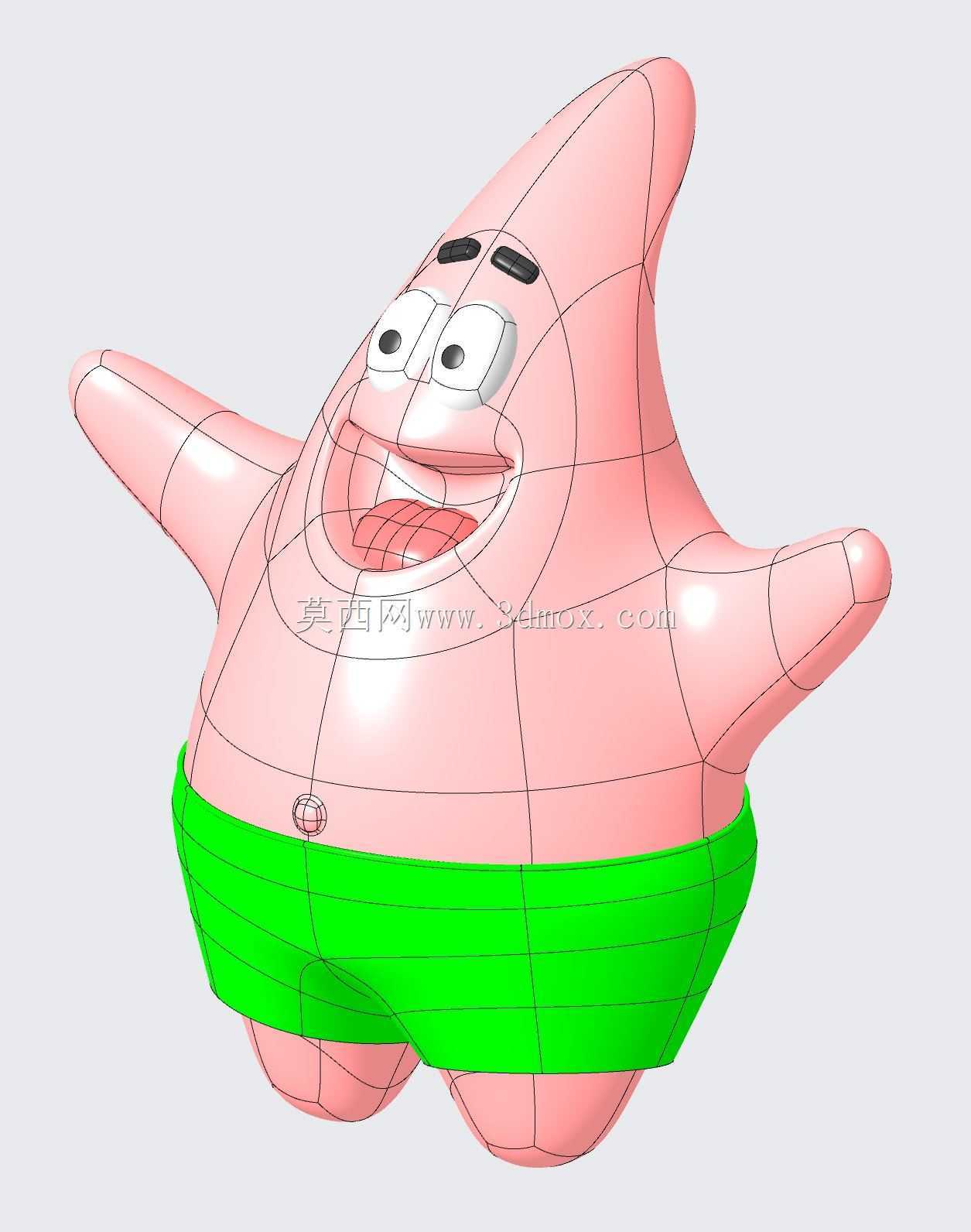

下装部分的绿色短裤造型，单独做了曲面分层处理，裤身上下边缘的卷边采用等距偏移加圆角过渡的方式制作，和躯干曲面之间预留了0.1mm的装配间隙，若后续做拆分打印的手办结构，可直接沿这个间隙做分件处理，不需要额外调整曲面。短裤表面的褶皱做了弱化处理，只在裤腿边缘和腰头位置做了轻微的曲面起伏，既还原布料的质感，又不会因为褶皱过多增加后续开模或者打印的支撑难度。

面部特征的建模是整个造型的细节核心，眼睛部分采用多层曲面嵌套结构，眼白、瞳孔、高光部分分别做独立曲面，曲面之间的贴合精度控制在0.02mm以内，避免渲染时出现面穿插的问题；眉毛部分做了轻微的凸起处理，凸起高度控制在0.3mm，既保证视觉上的辨识度，又不会因为凸起过高在打印时需要额外添加支撑；嘴巴部分的内腔做了封闭处理，口腔内部的舌头、牙齿结构都做了简化，所有棱角都做了R0.5以上的圆角，避免打印时出现细小的断棱。

从安装边界和尺寸适配的角度来看，整个造型的最大外轮廓尺寸控制在120mm*120mm*100mm的区间内，刚好适配常规桌面级3D打印机的成型尺寸，若需要放大做大型展示模型，可直接对整体曲面做等比例缩放，因为所有曲面都是G2连续过渡，缩放后不会出现曲面畸变的问题。造型的底部做了平面化处理，放置平面的平面度控制在0.1mm以内，直接放置在平面上不会出现晃动，若需要搭配底座，可直接在底部平面预留安装孔位，不需要额外调整底部曲面。

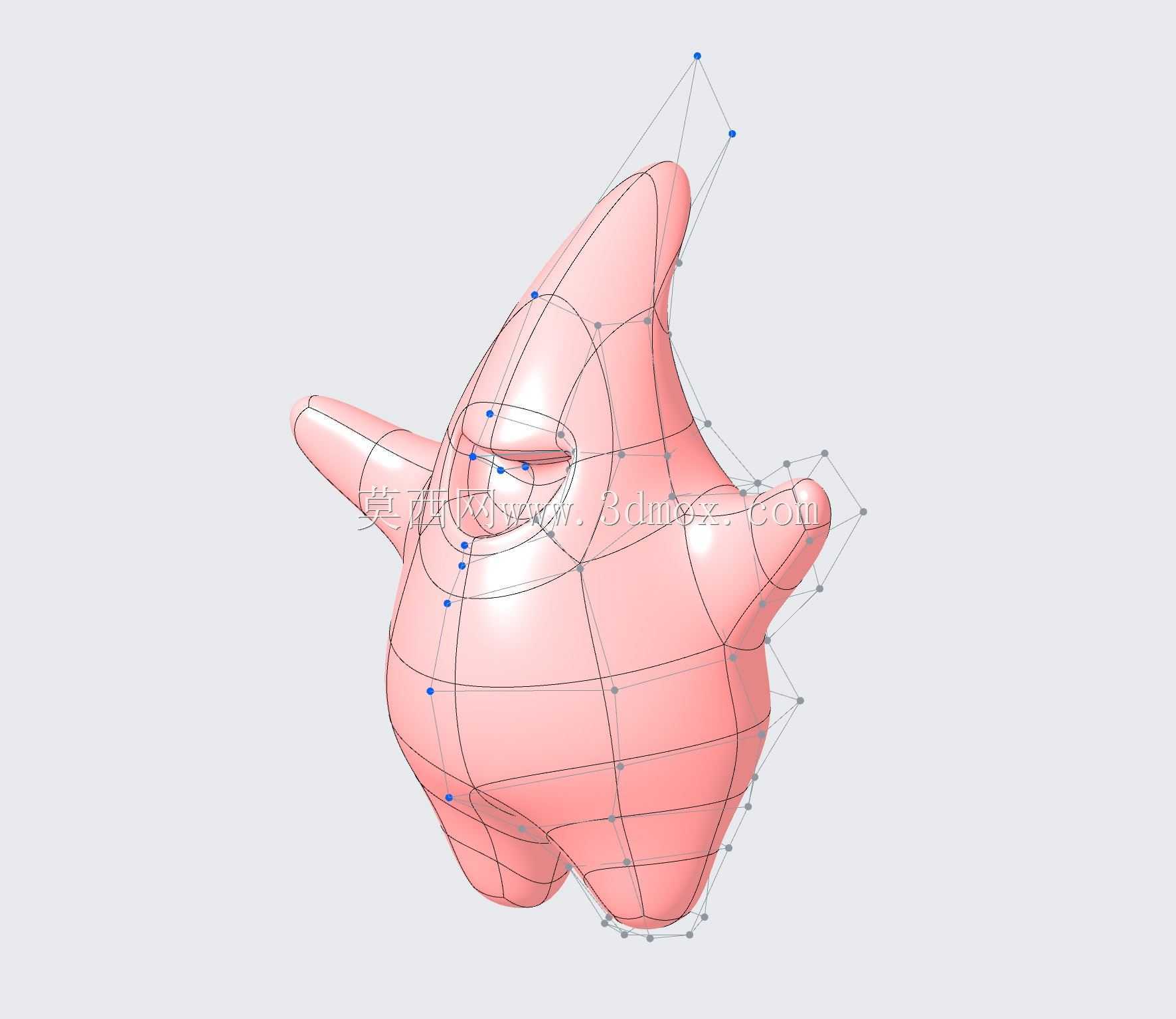

建模过程中特意规避了自由式曲面容易出现的收敛点问题，所有五边面的位置都做了四边面重构，把收敛点引导到造型的非视觉重点区域，比如角尖的内侧、短裤的拼接位置，保证视觉可见区域的曲面UV分布均匀，后续做贴图渲染或者曲面精加工时，不会出现纹理拉伸或者刀路跳变的问题。手臂部分的曲面和躯干做了一体化融合，没有做拆分的接缝，手臂向外伸展的角度控制在30度，既还原角色张开手臂的动态，又不会因为伸展角度过大导致打印时手臂位置需要大量支撑，减少后期处理的工作量。

针对不同的生产工艺，建模阶段也做了对应的适配：如果用于注塑生产，整个造型的拔模角度统一控制在1度以上，所有内凹位置都做了拔模斜度处理，避免开模时出现粘模问题；如果用于树脂打印，所有悬空位置的角度都控制在45度以上，减少支撑的使用量，降低后期打磨的工作量；如果用于数字渲染，所有曲面的法线方向都做了统一，没有反转的法线面，可直接导入渲染软件调整材质，不需要额外做法线修复。

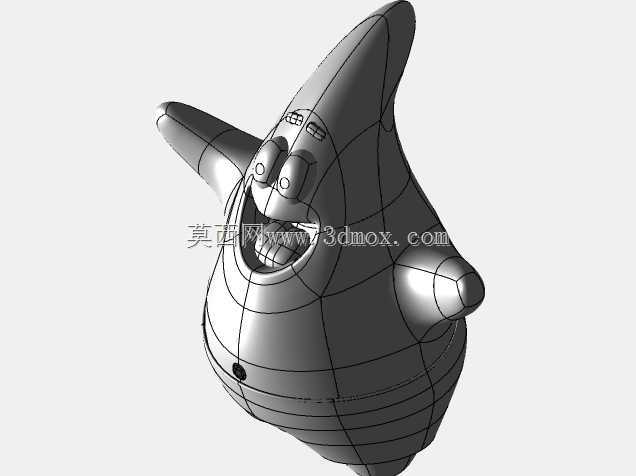

整个造型的曲面总面数控制在合理区间，没有冗余的碎面，单个曲面的跨度控制在合理范围，既保证曲面的顺滑度，又不会因为面数过多导致文件过大，影响后续的编辑和导出。不同格式导出时，曲面的公差统一设置为0.01mm，保证不同软件打开时不会出现曲面破面或者缝隙的问题，适配不同设计人员的软件使用习惯。
