多仓式罐式运输车辆结构三维设计

罐式运输车辆在液态、粉粒状物料的干线及终端配送场景中应用广泛，从成品油的库站转运、化工液态原料的厂区周转，到食用液态物料的城际配送，都离不开这类具备密闭承载结构的专用运输装备。本次呈现的多仓式罐车结构，核心围绕多仓分载的使用需求展开设计，区别于单仓罐体结构，多仓布局可实现同车次分载不同品类或不同标号的液态物料，避免混装带来的物料污染问题，同时分仓结构也能降低车辆行驶过程中罐内液体的晃动冲击，提升行驶稳定性。

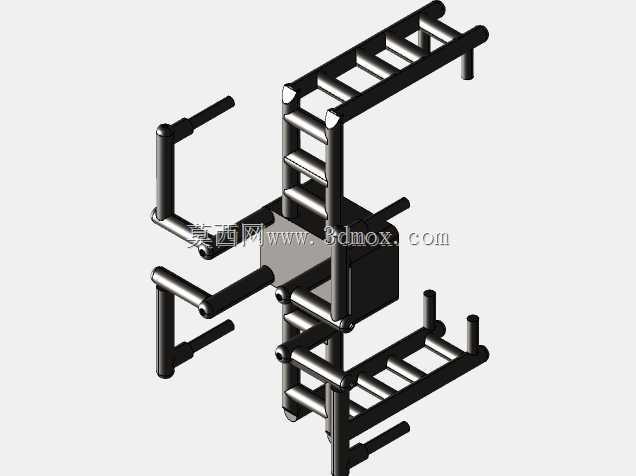

从结构设计逻辑来看，整车采用平头商用车底盘作为承载基础，驾驶室后方的主承载车架上固定多组独立仓室的罐体，每个仓室顶部设置独立的人孔与操作平台，配套爬梯结构方便运维人员登顶开展装卸作业、仓内检修工作。罐体与车架的连接采用鞍座式固定结构，配合限位挡块抵消车辆加减速、转向过程中罐体产生的惯性力，避免连接部位出现应力集中导致的结构失效。每个仓室的顶部人孔周边设置防护栏，防止作业人员跌落，相邻仓室之间的操作平台采用防滑花纹板铺设，适配户外雨天、结霜工况下的作业安全需求。

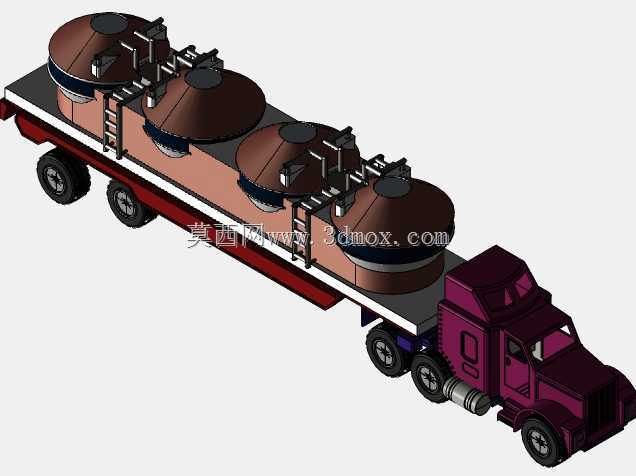

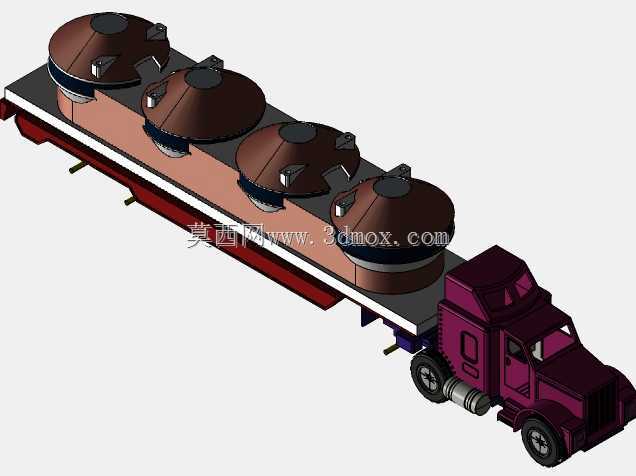

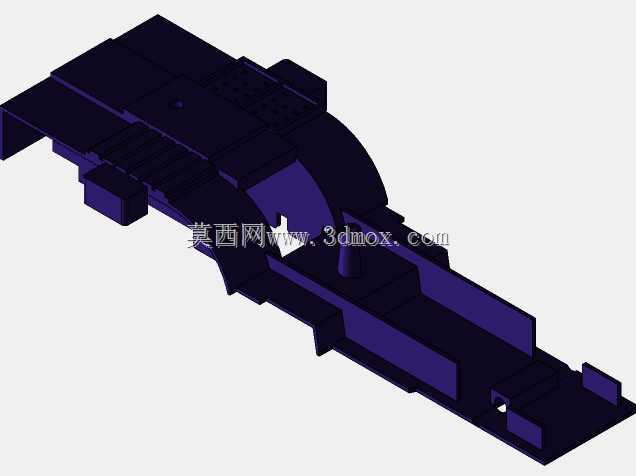

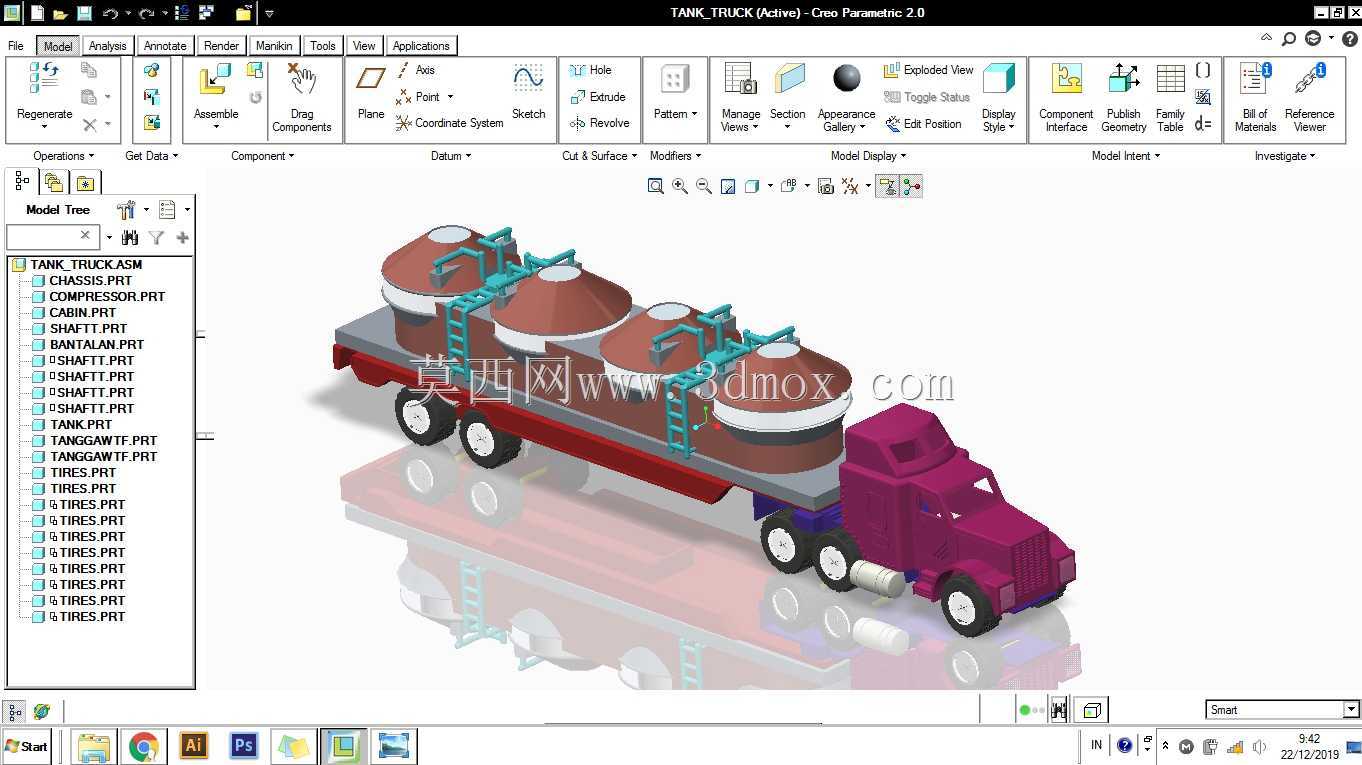

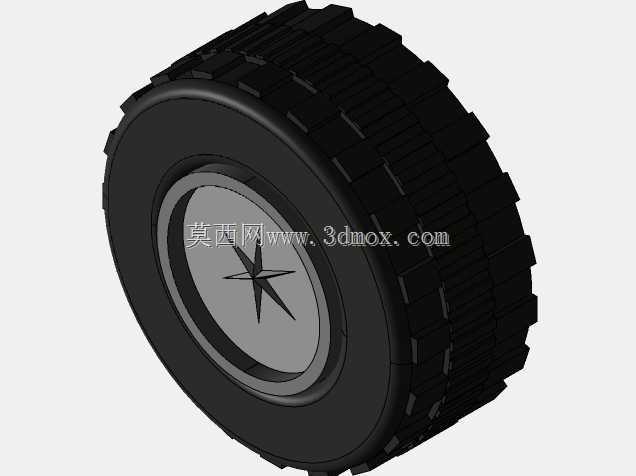

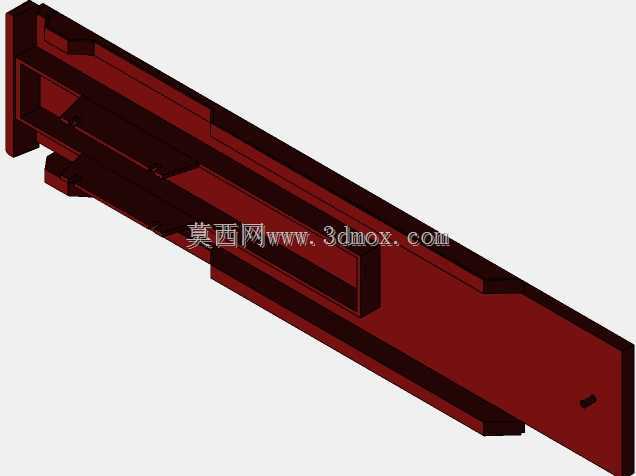

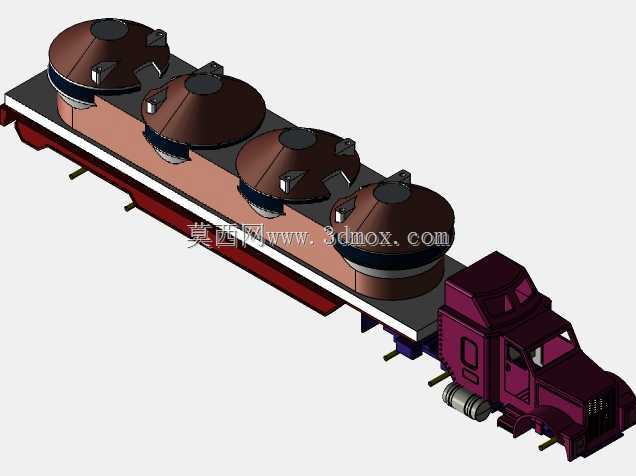

底盘部分的行走结构采用多轴布局，前桥为转向桥，后桥为驱动桥+承载桥的组合，匹配整车满载后的轴荷分配要求，避免单轴载荷超出道路法规限值。轮胎选用重载型商用车轮胎，搭配钢制轮毂，适配罐车满载后的大载荷工况。罐体侧面的管路布局预留了装卸料接口的安装位置，每个仓室可独立控制卸料阀门，实现单仓卸料不影响其他仓室的物料存储，这种设计在成品油配送场景中尤为实用，可单次出车完成多个站点不同标号油品的配送任务，大幅提升运输效率。

设计过程中重点考量了外形尺寸的道路适配性，整车长度、宽度、高度均严格遵循道路车辆外廓尺寸限值要求，罐体的直径与长度比例经过反复调整，既保证足够的装载容积，又避免重心过高导致的侧翻风险。罐体顶部的操作平台高度不超出整车限高要求，爬梯的踏步间距、扶手高度均符合人体工程学要求，降低作业人员攀爬时的体力消耗与安全风险。车架与罐体之间的安装边界预留了足够的管路、线束布置空间，后续可根据实际使用需求加装卸料泵、计量装置、防溢流传感器等附属配件，无需对主体结构进行大规模改动。

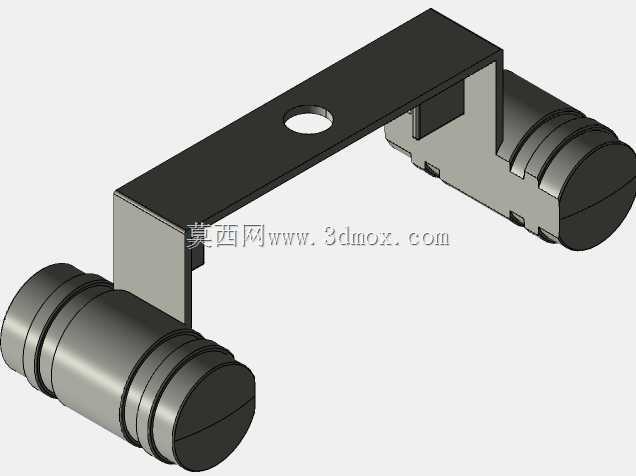

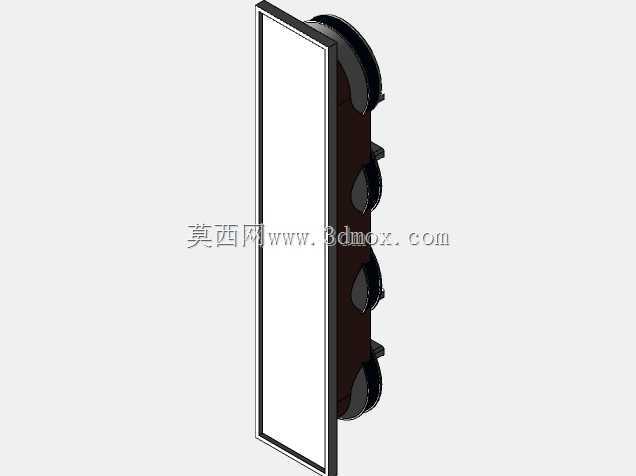

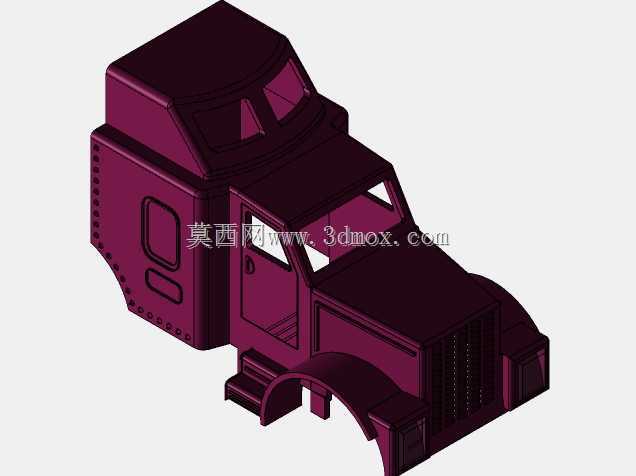

从结构细节来看，每个仓室的封头采用标准椭圆形封头结构，相比平封头具备更好的承压能力，可适配液态物料运输过程中的内部压力波动，仓室之间的隔板采用加强筋加固，抵消车辆行驶过程中液体晃动对隔板的冲击载荷。车架尾部预留了后防护装置的安装位置，可按照法规要求加装防撞后杠，防止后方车辆追尾时直接撞击罐体引发泄漏风险。驾驶室与罐体之间保留了足够的安全间隙，避免车辆紧急制动时罐体前移冲击驾驶室，保障驾乘人员安全。

这类多仓罐车的三维结构设计，可作为结构设计人员开展专用车改装、罐体结构优化的参考基础，通过参数化的结构布局，可快速调整仓室数量、罐体容积、轴距等核心参数，适配不同的运输场景需求，比如将仓室数量调整为单仓可用于普通液态物料的长途运输，增加保温层结构可用于需要温控的液态物料运输，加装加压装置可实现粉粒状物料的气力卸料，拓展性极强。在建模过程中，各部件的装配关系完全参照实际专用车的生产装配逻辑，从底盘车架的搭建、罐体的焊接装配，到附属爬梯、操作平台的螺栓连接，都还原了真实的装配工艺，可直接用于后续的工程出图、结构干涉检查、载荷仿真分析等工作，帮助设计人员快速验证结构合理性，减少物理样机的试制成本与周期。
