一步法注拉吹中空成型设备结构设计

这套注拉吹成型装备的三维结构，是面向PET、PP等中空塑料容器量产场景开发的一体化成型设备，区别于传统注坯、再加热、吹塑分步的工艺路线，设备将注射型坯、型坯拉伸、吹塑成型三个核心工序整合在同一机架内完成，省去了半成品型坯的转运、二次加热环节，能有效降低生产过程中的能耗，同时减少型坯周转带来的污染与磕碰损伤，适配食品包装、医药包装、日化包装领域的中小容量中空容器生产，比如饮用水瓶、药用塑料瓶、化妆品包装瓶的批量制造。

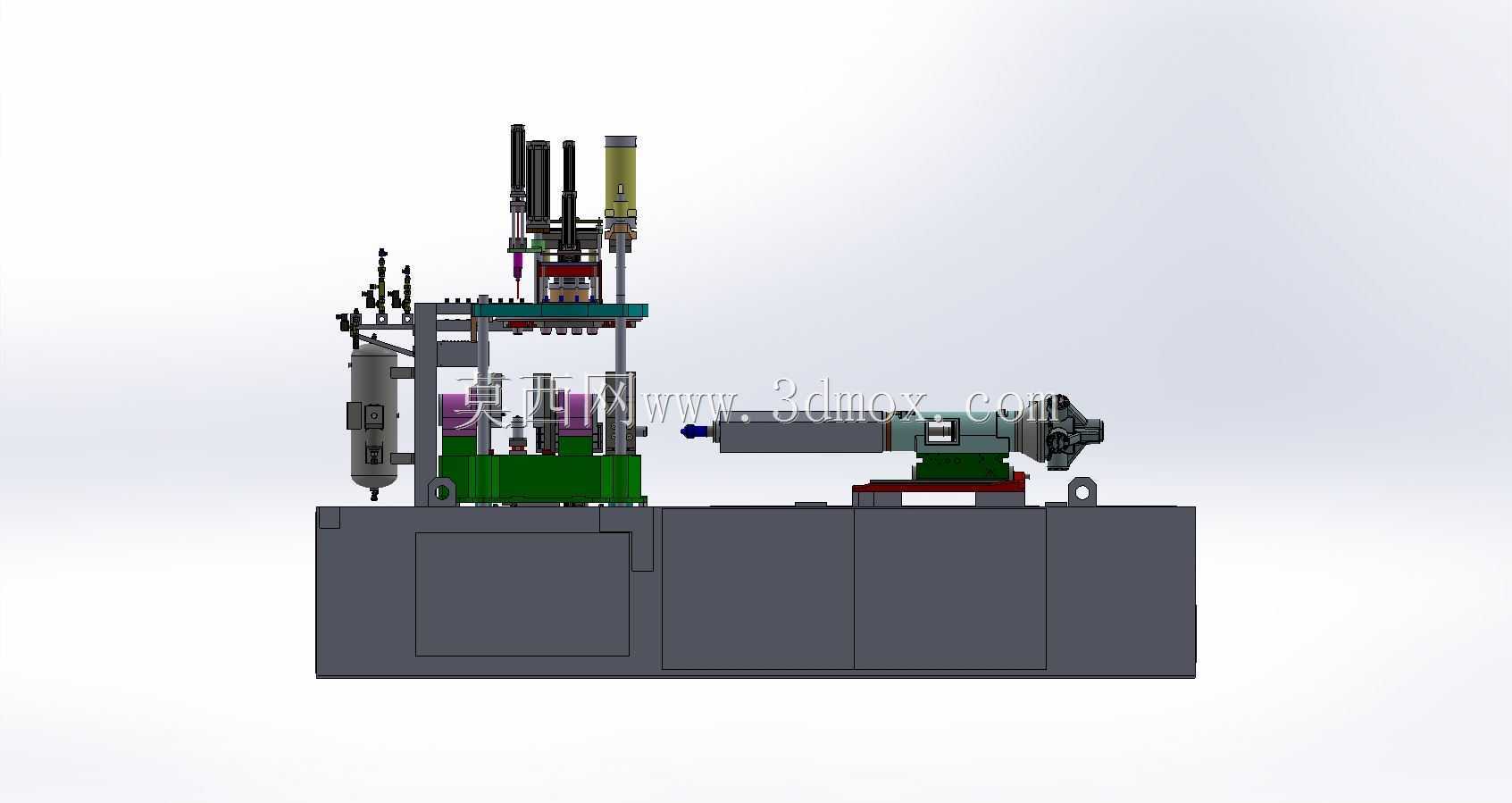

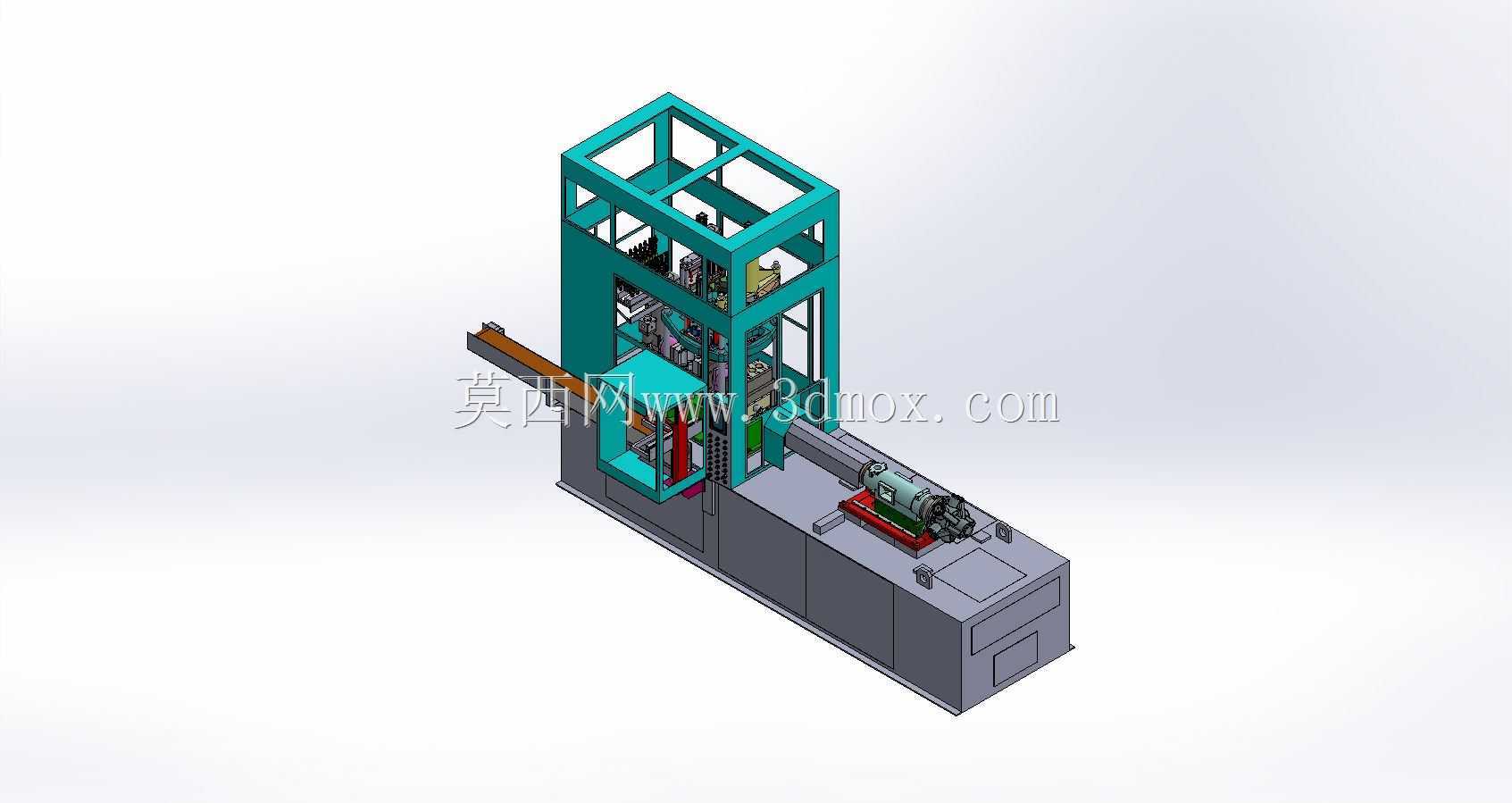

从结构布局来看，设备采用立式合模+卧式注射的组合排布，上部为框架式的合模与工位回转结构，下部为一体式的焊接机架底座，底座内部预留了液压站、气动控制元件、电气布线的安装空间，底座台面作为所有核心部件的安装基准，加工时需要保证台面的平面度公差控制在0.1mm/㎡以内，避免后续工位回转出现定位偏差。上部的方管焊接框架采用矩形钢管拼焊成型，框架四周预留了防护门板的安装槽，同时在框架顶部预留了排风接口，可对接车间的废气收集管路，排走塑料加热过程中产生的少量挥发性气体。

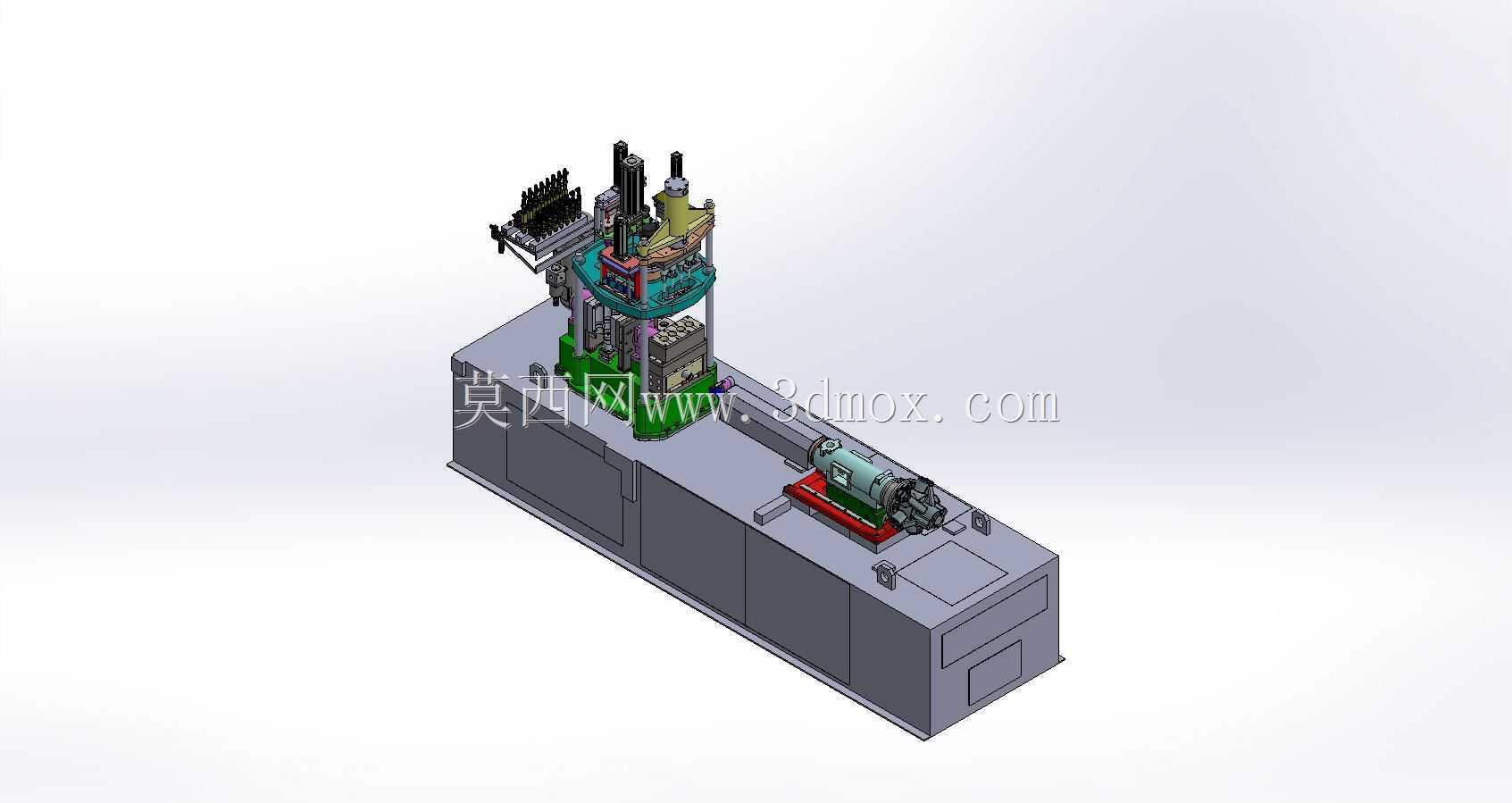

核心功能模块的设计上，注射单元布置在设备侧方的水平滑台上，可根据不同原料的塑化需求更换对应螺杆直径的注射组件，滑台采用线性导轨导向，配合液压油缸驱动实现射台前进后退，保证注射喷嘴与型坯模具浇口的同轴度，射台的移动行程预留了足够的模具更换空间，方便不同规格模具的吊装更换。合模部分采用三板式合模结构，配合多工位回转盘实现注射、拉伸吹塑、脱模三个工位的同步作业，回转盘的定位采用圆锥销精定位，重复定位精度控制在±0.02mm以内，避免工位错位导致的模具损坏。拉伸吹塑工位集成了拉伸杆驱动结构与高压吹气阀组，拉伸杆采用伺服电机驱动，可根据瓶型高度灵活调整拉伸行程与拉伸速度，高压吹气回路配置了独立的储气腔与压力调节阀，可根据原料特性调整吹塑压力，保证瓶壁厚度的均匀性。

安装边界方面，整套设备的地面安装需要预留不小于设备外形尺寸每边800mm的操作维护空间，设备底座的地脚螺栓采用M20规格的膨胀螺栓固定，安装时需要调整地脚螺栓保证设备整体水平度不超过0.05/1000，避免高速运转时出现振动偏移。设备的侧面预留了液压油接口、冷却水接口、压缩空气接口与电源进线口，所有外接管线均可从底座侧面的走线槽接入，不会占用正面的操作空间。操作面板布置在设备前部的斜向支架上，高度适配站立操作的人机工程要求，操作人员可在正面完成参数调整、模具调试、生产监控的全部操作。

结构细节上，设备的运动部件全部配置了安全防护联锁结构，防护门打开时设备会自动切断合模、射台的动作动力，避免调试过程中的安全风险。模具安装区域配置了标准的T型槽与模具压板安装位，适配行业内通用的注拉吹模具安装尺寸，减少模具适配的改造成本。出料部分采用斜向滑槽结构，成型完成的容器脱模后会顺着滑槽滑落到设备侧方的接料工位，可直接对接后续的测漏、贴标生产线，实现整线的自动化连续生产。整套结构的三维建模过程中，所有运动部件均做了干涉检查，包括回转盘转动、合模动作、射台移动、拉伸杆升降的全行程干涉验证，保证实际加工装配后不会出现部件碰撞问题，同时对受力较大的合模座、机架焊接位置做了加强筋设计，避免长期高压合模出现结构变形。
