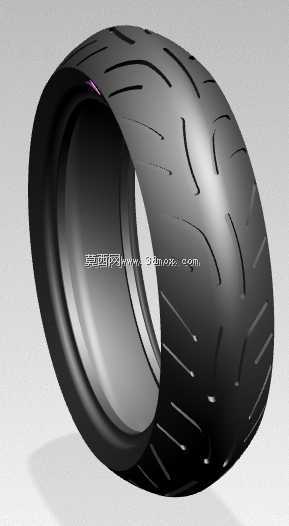

150/60R17规格Duke390摩托车后轮胎

　　日常做机车改装配套的三维数模时，轮胎往往是最容易被新手忽略的核心部件，很多人做整车装配时随便找个通用轮胎数模凑数，最后要么轮辋匹配出问题，要么胎体和后摇臂、挡泥板的间隙留得不对，实车装配时直接出现干涉，这也是我这次专门做Duke390配套后轮胎数模的核心原因。先从实际应用场景说，这款轮胎对应150/60 R17的规格，是Duke390这款街车的原厂后轮配置尺寸，日常街道通勤、轻度山路劈弯都能覆盖，胎面的曲率设计是偏向街车的运动取向，不是巡航车那种平直面，过弯倾侧时胎面接地面积能随着倾角增大逐步铺开，不会出现胎肩抓地断层的问题。

　　设计的时候我没有直接扫面现成轮胎抄数，而是先把轮辋的安装边界卡死：17英寸的轮辋直径，对应胎圈的安装座直径、胎圈座的角度都严格按摩托车轮胎的安装规范来做，胎圈和轮辋配合的过盈量留了合理的装配公差，不会出现数模上能装上实际压胎时卡不进轮辋的问题。胎体的断面宽度按150mm的标称值做，扁平比60意味着胎侧高度是胎面宽度的60%，也就是90mm，这个尺寸直接决定了后轮和后摇臂之间的横向间隙、和后挡泥板的纵向间隙，做整车总布置的时候，这个数模可以直接用来校核运动间隙，不用再反复调整轮胎的缩放比例。胎纹的设计我完全参考了原厂运动胎的布局：主排水槽是顺着轮胎旋转方向的斜向沟槽，胎肩位置的细纹是用来划破路面积水膜的，做三维建模的时候我没有把胎纹做的太深，毕竟数模是用来做装配校核、外观渲染、改装方案验证的，过深的胎纹会导致文件冗余量太大，做整车装配时拖动卡顿，但关键的胎纹走向、沟槽宽度、胎面的排水角度都完全还原实车状态，做渲染的时候能真实体现轮胎的质感，做CFD流场分析的时候也能准确模拟雨天胎面的排水路径。

　　很多人做轮胎数模只做个光面的环形橡胶体，忽略了胎侧的弧度、胎圈的加强结构、胎面和胎侧过渡的圆角，实际上这些细节直接影响装配精度：胎侧的弧度如果做的太直，轮胎充气后的膨胀形态就不对，和后摇臂的间隙校核就会失准；胎圈位置如果没有做加强层的凸起结构，装到轮辋上之后会出现胎圈压不实的视觉误差，做动画演示的时候真实感会很差。我在建模的时候特意把胎面的接地印痕做了还原：标准胎压下，这款后轮胎的接地印痕是近似矩形的椭圆，纵向长度比普通140宽度的轮胎长大概8mm，横向接地宽度能到120mm左右，这个接地面积对应的抓地力水平刚好匹配Duke390的32kw动力输出，不会出现轮胎抓不住动力打滑的问题，也不会因为胎面太宽导致滚动阻力过大影响油耗。安装边界这块我特意留了通用的装配基准：轮胎的中心平面和轮辋的中心平面完全重合，数模的坐标原点设在轮轴中心位置，导入到任何整车装配环境里，只要对齐轮轴坐标就能直接完成装配，不需要再额外调整位置。胎侧的标识位置我也留了对应的凸起平面，后续如果要做自定义的轮胎品牌标识、规格标识，直接在这个平面上贴图或者做凸字就行，不用再重新切曲面。另外考虑到很多改装用户会换不同扁平比的轮胎，我在建模的时候把胎侧高度、胎面宽度的参数做了可调整的建模逻辑，只要修改对应的参数就能快速生成同轮辋直径不同规格的轮胎数模，不用重新画胎纹和胎体结构。

　　实际做机车改装设计的时候，轮胎数模的精度直接决定了后续改件的设计准确性，比如改后挡泥板、改单摇臂、改后刹车卡钳位置的时候，如果轮胎数模尺寸不准，很容易出现改件装好之后轮胎磨挡泥板、卡钳蹭胎壁的问题，这款数模的所有外形尺寸都和实车轮胎做了对标，胎体最大外径、胎面最大宽度、胎圈安装位尺寸都和实物误差控制在1mm以内，完全能满足结构设计、装配校核、渲染展示的需求。还有个容易被忽略的点是轮胎的形变空间，我在建模的时候特意把胎侧的柔性形变预留量考虑进去了，数模给出的是标准胎压下的自由状态尺寸，做间隙校核的时候可以直接在这个基础上留5mm的满载压缩形变余量，不用再额外计算轮胎受载后的变形量，对做整车总布置的工程师来说能省不少反复核对尺寸的时间。胎纹的沟槽深度我按常规运动街胎的3.5mm深度做，既保证了渲染时的真实感，也不会因为沟槽太深导致数模面数过多，普通配置的电脑打开装配体也不会出现卡顿的问题。
