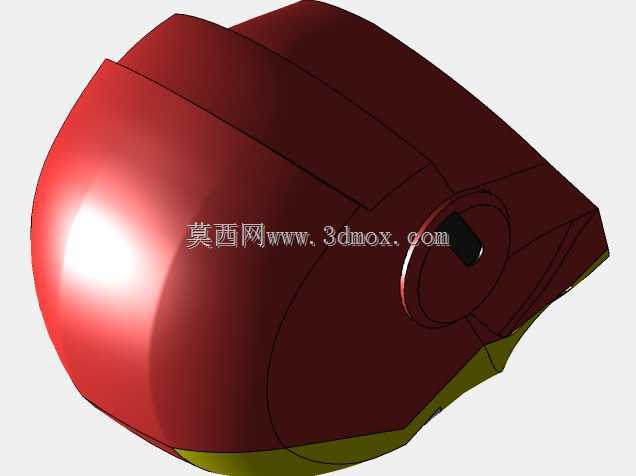

钢铁侠头盔外观结构三维数字建模

　　在文创道具开发、影视特效预演、潮玩手办量产的前期结构验证环节，这类高精度的头盔类外观模型是衔接概念设计与实物落地的核心载体，很多从业者容易把这类模型归为单纯的外观渲染件，实际在工程落地阶段，它需要兼顾曲面光顺度、分件合理性、穿戴适配边界、内部元器件安装空间等多重工程要求，并非简单的曲面堆砌。从结构设计逻辑来看，这款头盔的曲面拆分完全遵循了影视原作的视觉分块逻辑，同时暗藏了实物制作的工程考量：面罩区域的大曲率黄色曲面采用G2连续过渡处理，避免量产开模或者3D打印时出现曲面棱线断层，顶部与侧部的红色装甲块之间预留了0.15mm的均匀装配间隙，既保证视觉上的分件层次感，也能抵消不同材质打印或者注塑成型时的收缩公差，不会出现装配卡滞的问题。

　　眼部的狭长透光区域做了内凹沉台设计，沉台深度控制在2.2mm，刚好可以嵌入常规厚度的LED柔光板与遮光贴纸，不需要后续二次打磨修型，侧部的圆形耳罩结构做了分体式装配设计，内部预留了直径18mm的圆柱形空腔，可容纳小型发声模块或者磁吸固定组件，满足穿戴道具的声光功能拓展需求。从实际应用场景出发，这类模型的使用边界覆盖三个核心方向：其一为影视预演环节的道具快速验证，通过三维模型导出1:1的截面轮廓，可直接裁切EVA板材做初样穿戴测试，快速调整头围适配范围，避免直接开模造成的成本浪费；其二为潮玩手办的缩比量产，模型的曲面分块已经做了拔模角度预处理，所有外露面的拔模斜度不小于1.5度，不需要结构工程师重新做拔模修正就能直接导入模流分析软件；其三为创客爱好者的个性化改装，模型的所有分件都做了独立的实体化处理，没有破面、重叠面等建模问题，可直接拆分导出STL文件做FDM或者光固化3D打印。从安装与适配边界来看，这款头盔的内部头围基准按照亚洲成年人58cm的标准头型做了偏移处理，内壁距离外曲面的最小厚度控制在3mm，既保证打印或者成型后的结构强度，也不会因为壁厚过大导致整体重量超标，内壁预留了10mm宽的环形安装槽，可粘贴海绵缓冲层或者固定绑带基座，下颌位置的曲面做了12度的内收处理，穿戴时不会遮挡颈部的正常活动，抬头低头的活动角度预留范围达到45度，完全满足漫展穿戴、短视频拍摄等场景的动作需求。

　　在建模思路上，整个模型没有采用简单的多边形拉点建模方式，而是先通过三视图导入做轮廓线定位，再用边界混合、曲面缝合的方式构建主体曲面，所有转角位置都做了R0.8-R2mm不等的圆角过渡，既还原了原作的硬朗装甲质感，也避免了尖锐棱角在实物使用时造成磕碰划伤，面罩与主体的连接位置做了隐藏式的转轴安装位，转轴孔的直径设计为4mm，适配常规的五金销轴，不需要额外定制连接件就能实现面罩的开合功能，开合角度控制在75度，既保证穿脱时的足够空间，也不会因为开合角度过大导致面罩与顶部装甲发生干涉。

　　很多初入行的建模师做这类文创道具模型时，往往只追求外观的视觉相似度，忽略了实物落地的工程细节，比如分件位置选在曲面曲率变化最大的位置，导致打印时支撑过多、后期打磨工作量翻倍，或者没有预留功能件的安装空间，做完外观模型之后还要重新拆件改结构，这款模型在设计阶段就把这些落地环节的问题提前做了规避：所有分件的拼接位置都选在视觉上的装甲分缝处，既符合原作的视觉效果，也能把拼接缝隙隐藏在分模线位置，减少后期补土打磨的工作量；内部的所有安装位都做了加强筋处理，筋位厚度1.5mm，既不会增加过多重量，也能保证频繁穿戴时的结构强度，不会出现连接位断裂的问题；整体外形的最大宽度控制在220mm，前后最大长度240mm，高度260mm，刚好适配常规桌面级3D打印机的成型尺寸，不需要拆分过大的零件就能直接打印，降低了爱好者的制作门槛。
