双缸立式非反转蒸汽动力装置结构

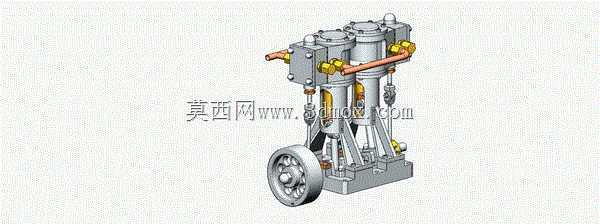

　　这类双缸立式非反转蒸汽动力结构，早年广泛应用在小型工厂动力输出、内河小型船舶辅机驱动、老式机床主轴传动等场景，在电力供应尚未全面普及的年代，是稳定输出旋转动力的核心装置，即便现在也常作为蒸汽动力科普教具、复古动力装置复刻的参考结构。从实际用途来看，该装置通过高压蒸汽的膨胀做功，将蒸汽携带的热能转化为曲轴的旋转机械能，非反转的设计意味着其输出轴转向固定，不需要额外配置换向配气结构，大幅简化了整机的管路与阀组布局，适配那些不需要正反转切换的固定转向负载，比如小型发电机驱动、水泵传动、磨盘类加工设备的动力输入。

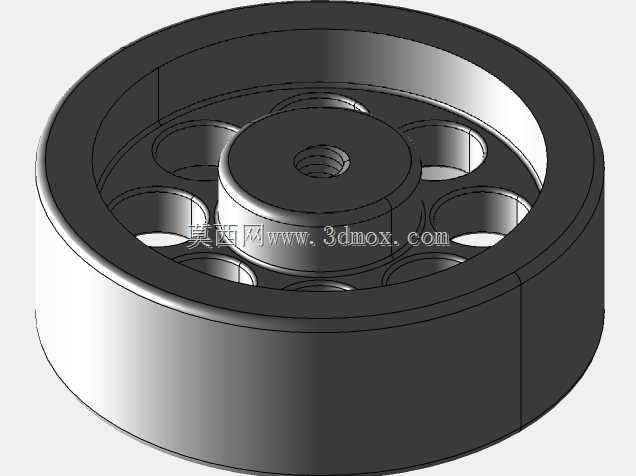

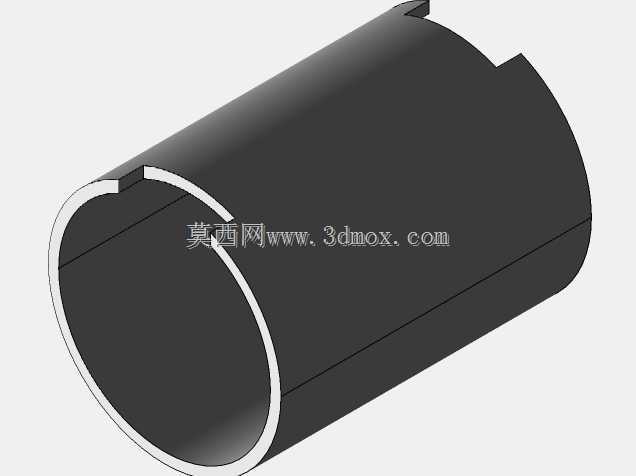

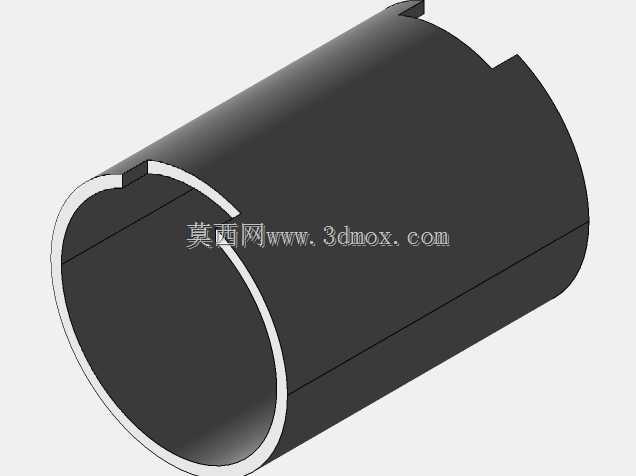

　　从功能特性上看，双缸立式布局相比单缸结构，做功间隔角更小，曲轴运转的平顺性有明显提升，不会出现单缸蒸汽机上止点死点无法自启动的问题，两个气缸交替进汽做功，输出扭矩的波动幅度被大幅压低，配套的飞轮尺寸可以在满足惯量储备的前提下适当缩小，减少整机的整体重量。立式的气缸排布方式，让活塞、连杆的重力方向与气缸轴线重合，运行过程中活塞对气缸壁的侧压比卧式结构更小，能有效降低缸套与活塞环的偏磨损耗，延长核心运动部件的维护周期。

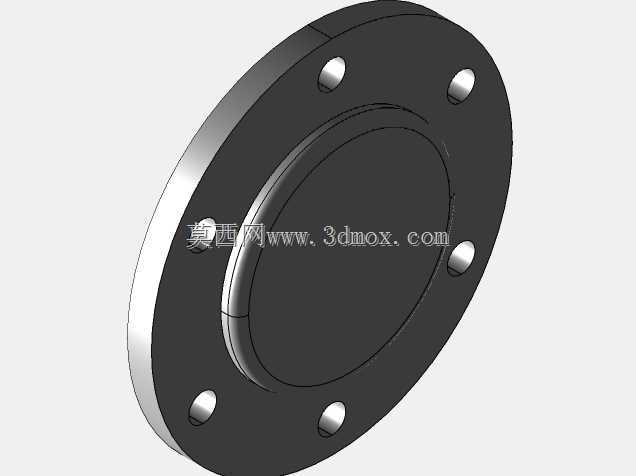

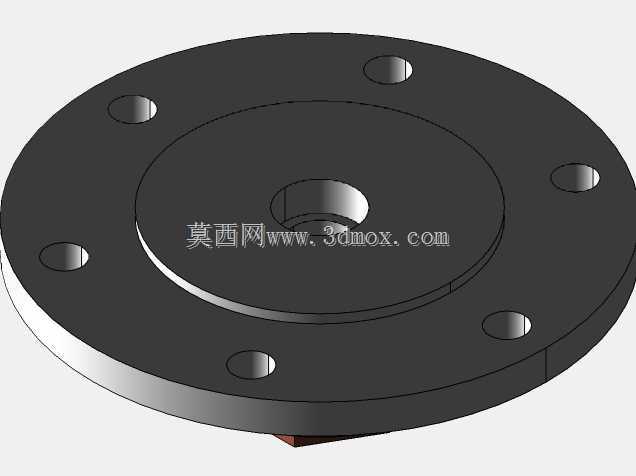

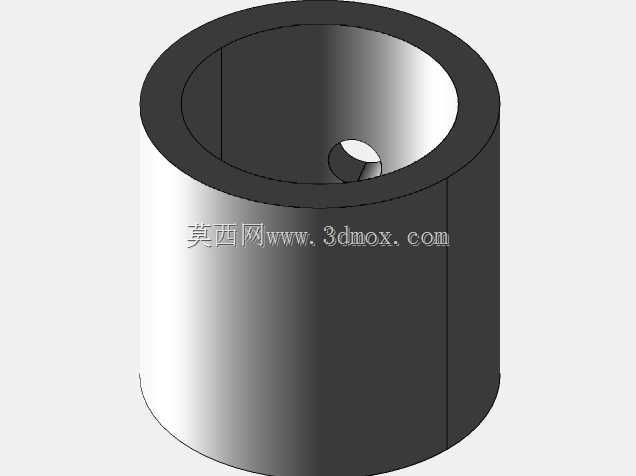

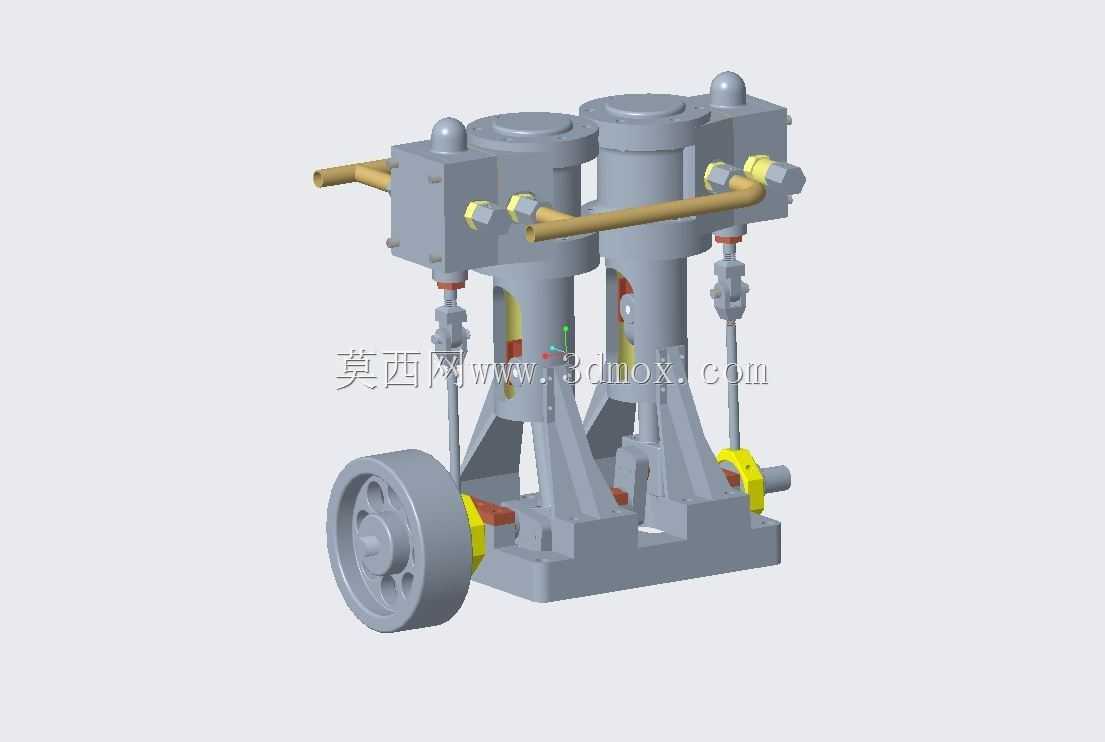

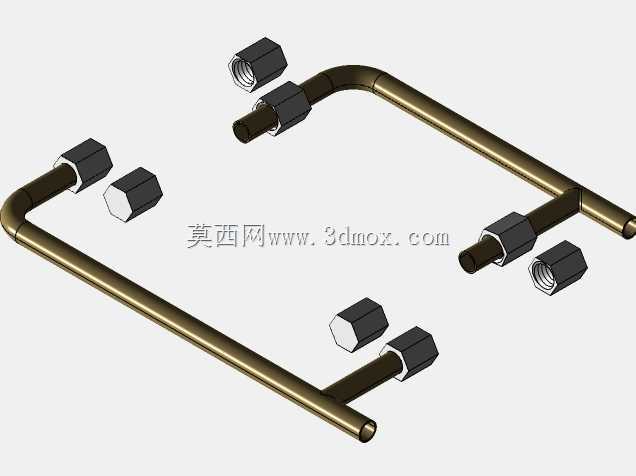

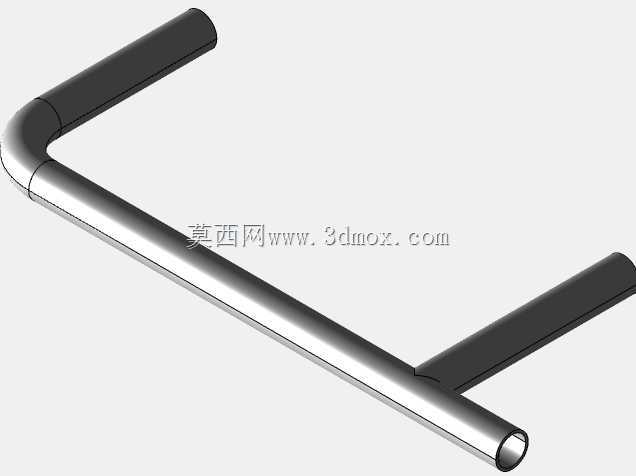

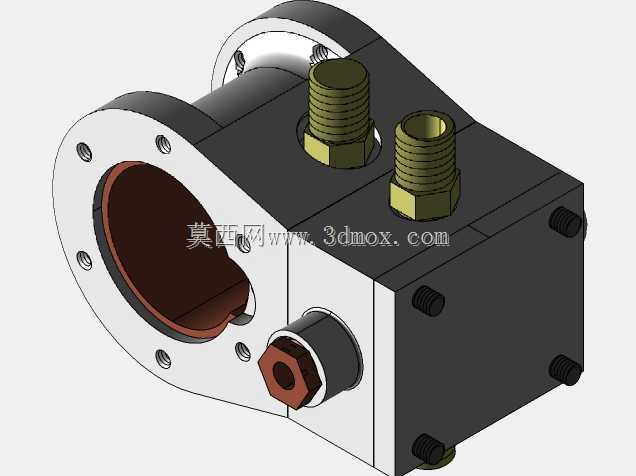

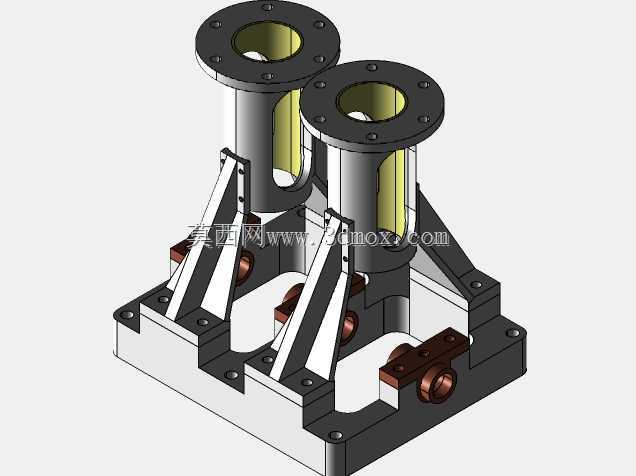

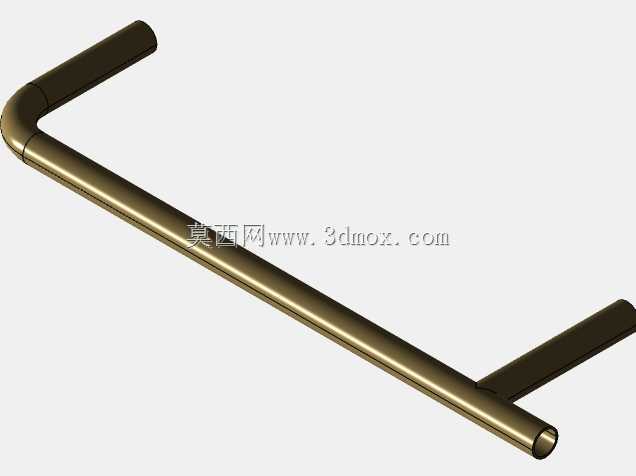

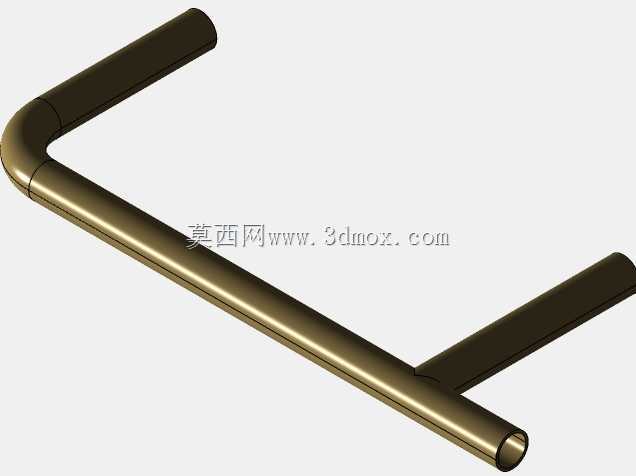

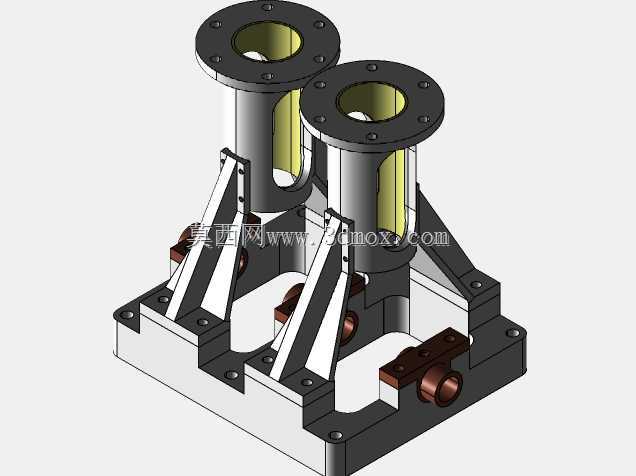

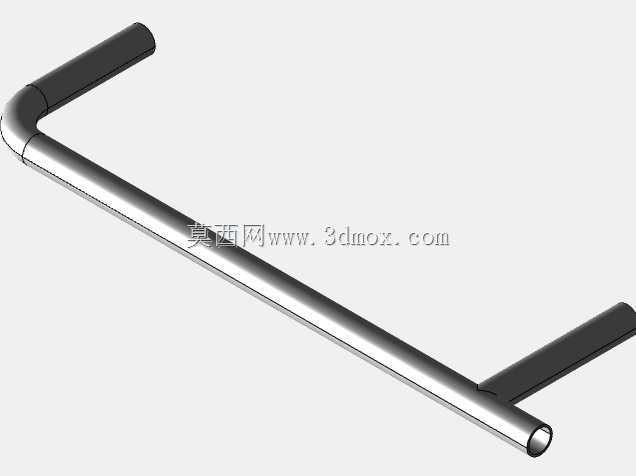

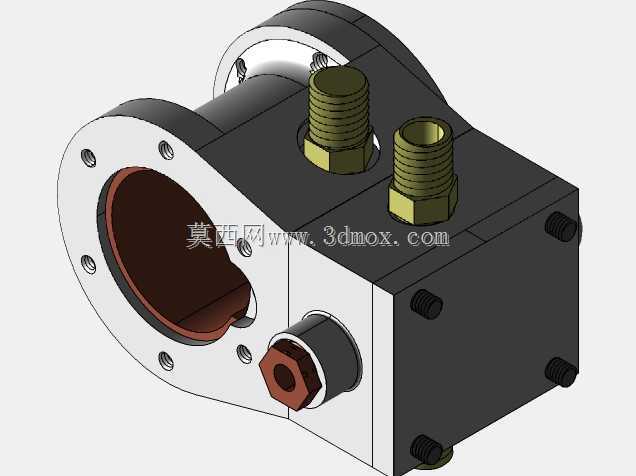

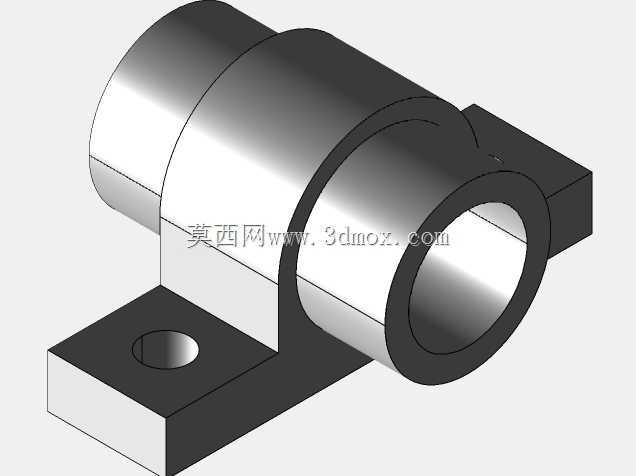

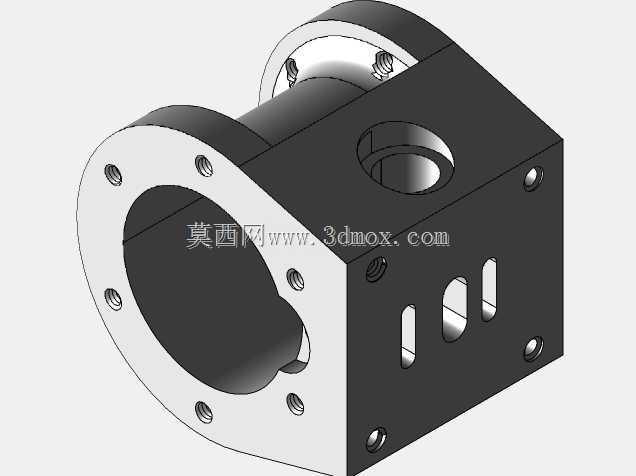

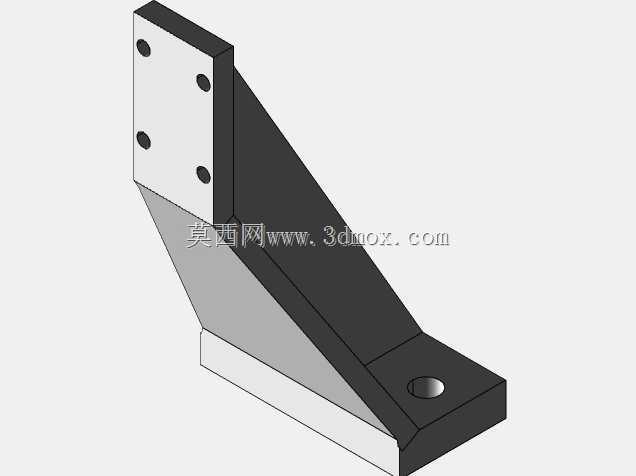

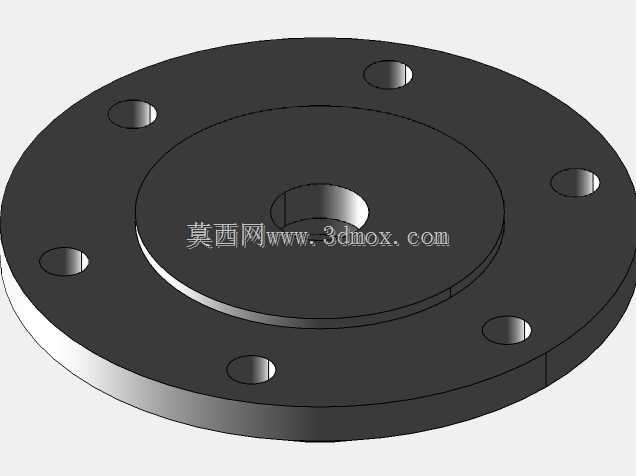

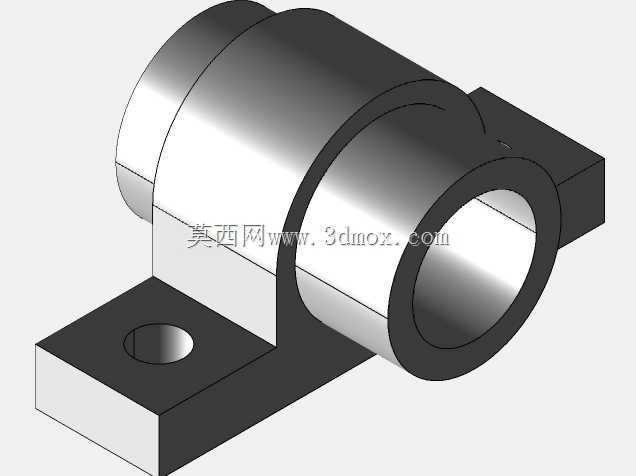

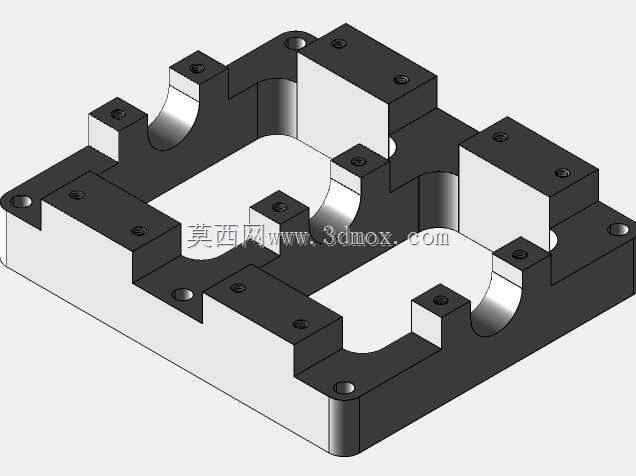

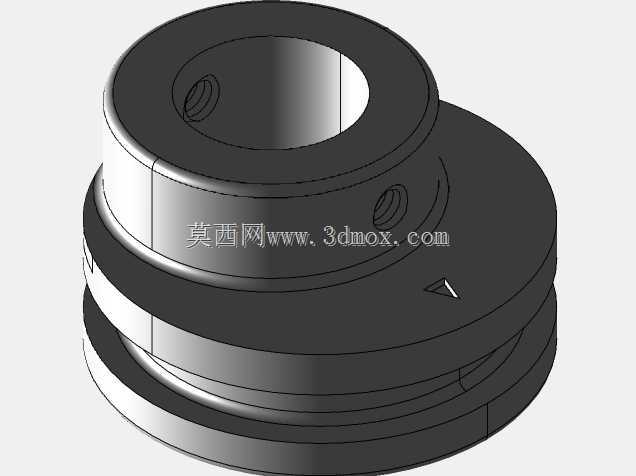

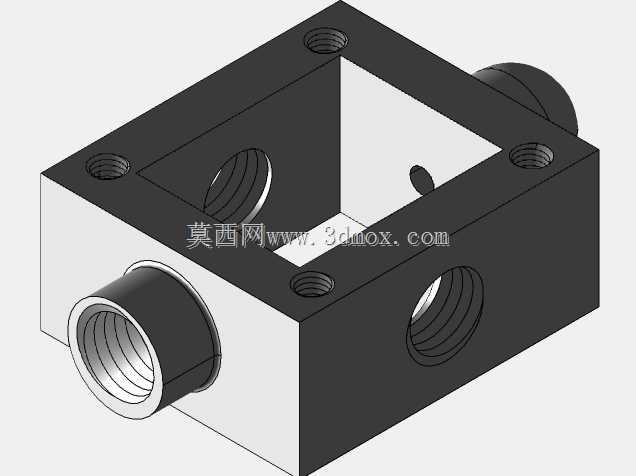

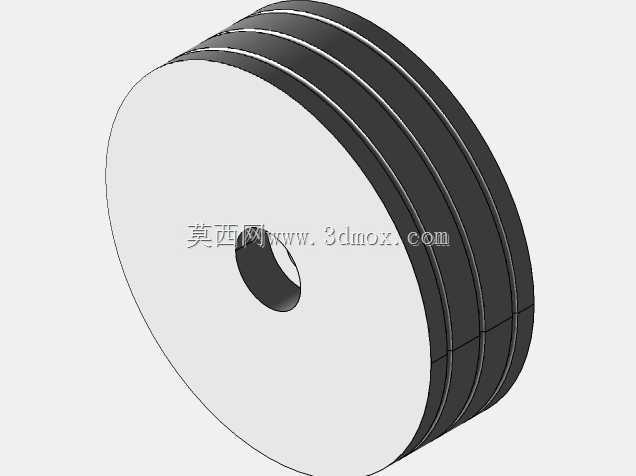

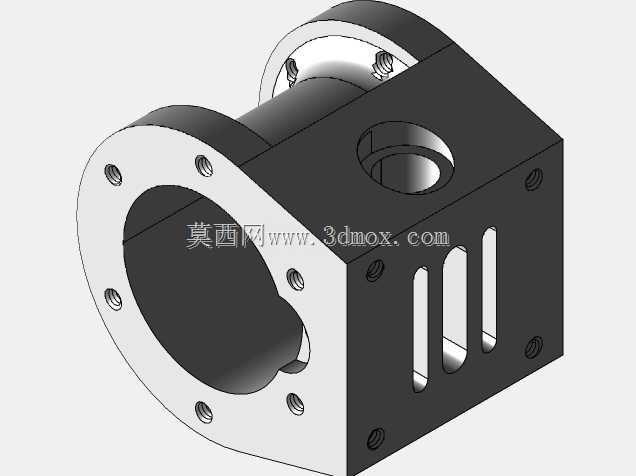

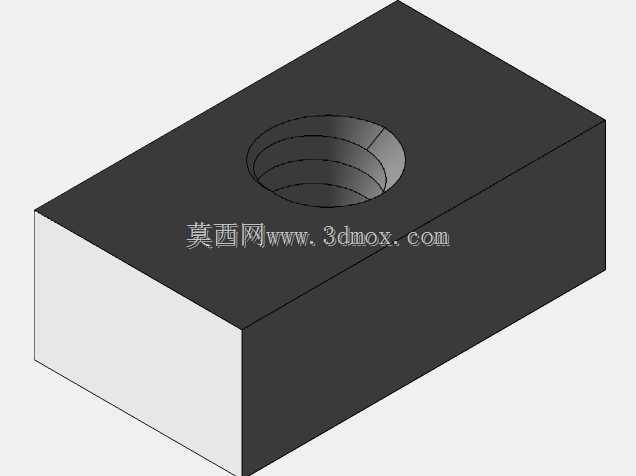

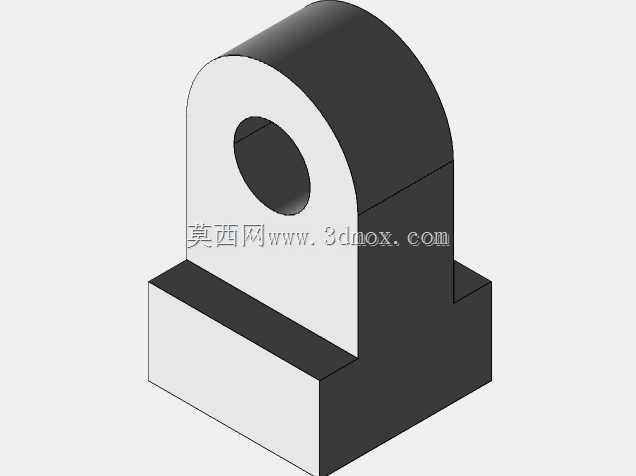

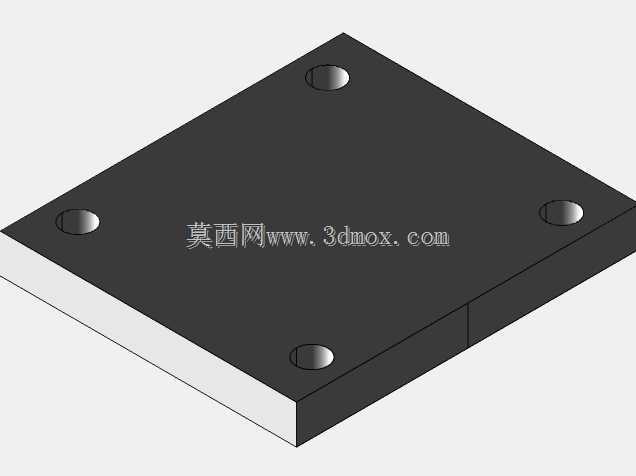

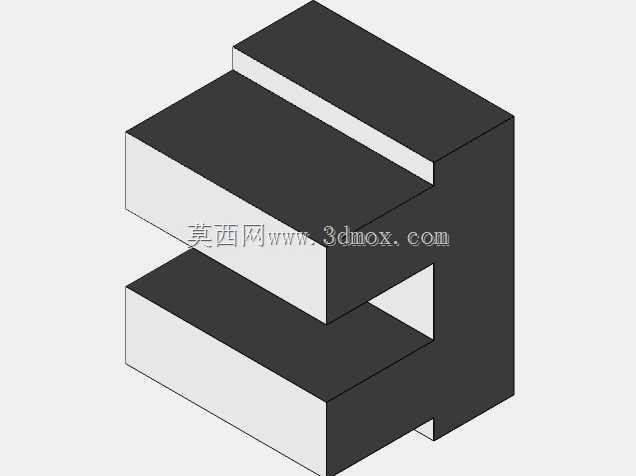

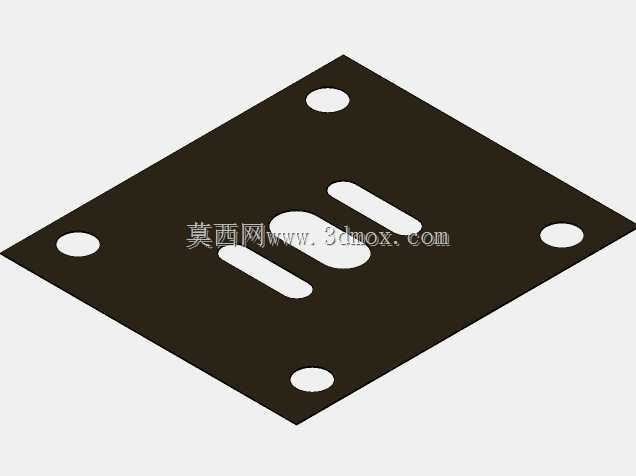

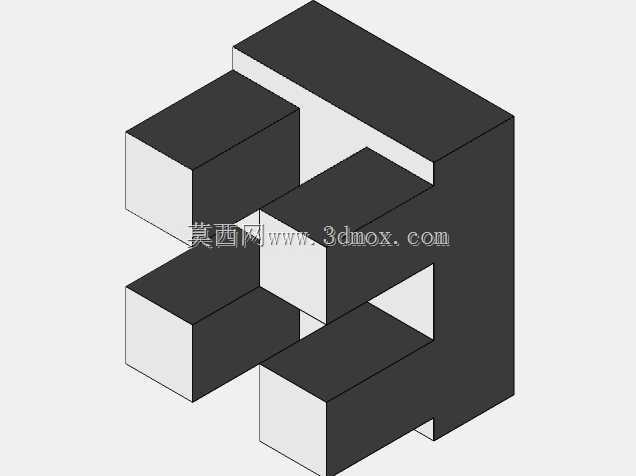

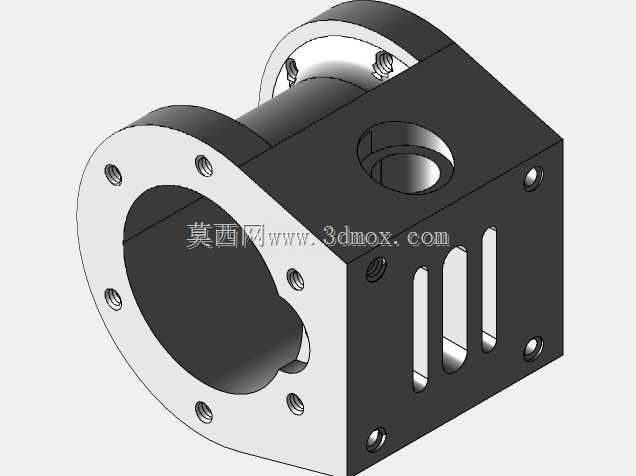

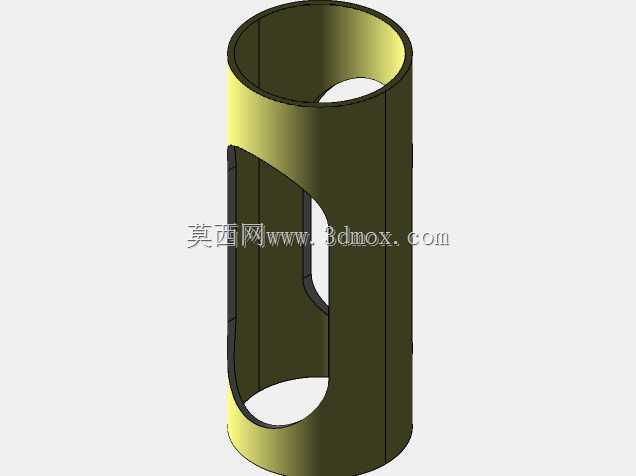

　　设计思路上，整机采用集成式底座承载所有运动部件，曲轴、连杆、活塞的装配基准都统一加工在底座上，保证各运动副的同轴度与位置精度，配气管路采用外置铜管布局，一方面铜管的塑形能力强，方便加工弯折适配安装位置，另一方面铜管的导热性好，能适当降低进入气缸前的蒸汽带水率，减少液击风险。配气阀组布置在气缸侧部，通过凸轮联动结构与曲轴同步运转，精准控制进汽、排汽的时序，保证蒸汽在气缸内充分膨胀做功，提升蒸汽的利用效率。侧面布置的飞轮除了储存动能、平稳转速之外，还可以作为动力输出端，通过皮带轮或者联轴器连接负载，不需要额外加装输出轴组件，进一步压缩整机的结构尺寸。从安装边界来看，整机的重心落在底座的几何中心范围内，立式布局让整机的占地面积远小于同功率的卧式蒸汽机，对安装场地的空间要求更低，底座预留的安装孔位可以直接固定在混凝土基座或者钢制机架上，不需要额外做复杂的找平结构，安装调试的难度较低。外形尺寸上，整机高度方向的尺寸主要由气缸行程、曲轴回转半径、底座高度决定，横向尺寸仅覆盖两个气缸的排布宽度与飞轮的外圆直径，在狭小的动力舱或者车间角落都能完成布置。

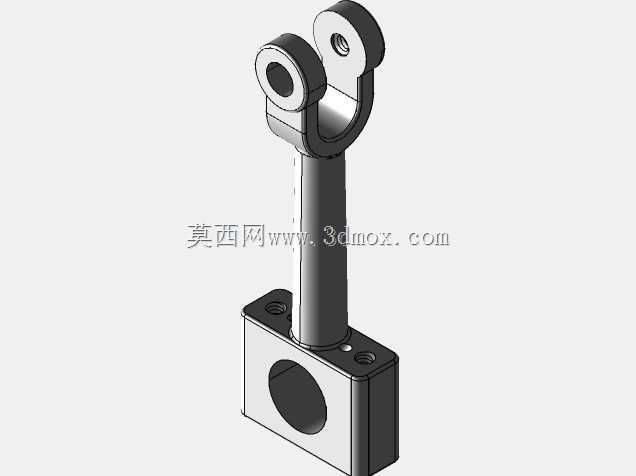

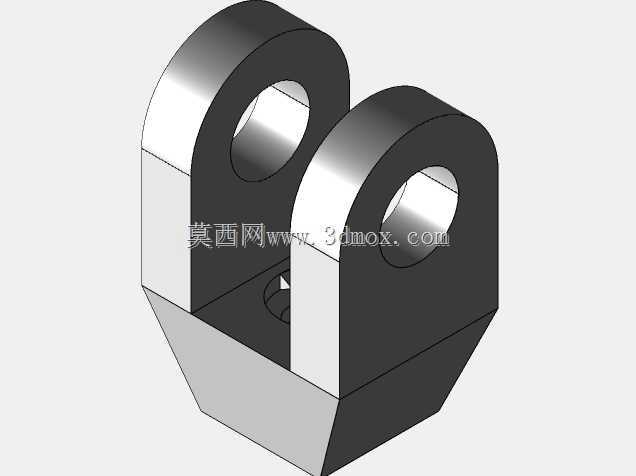

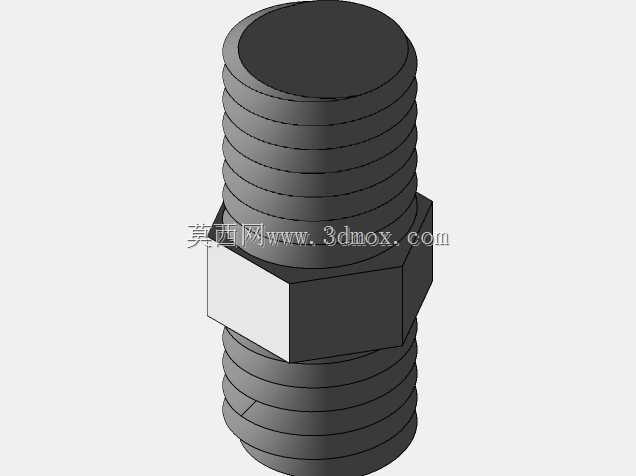

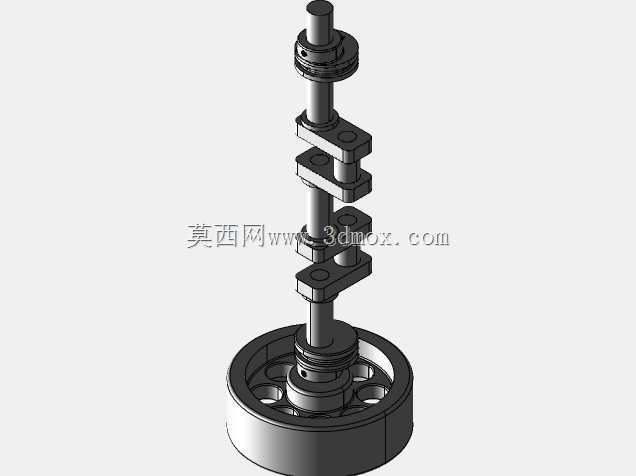

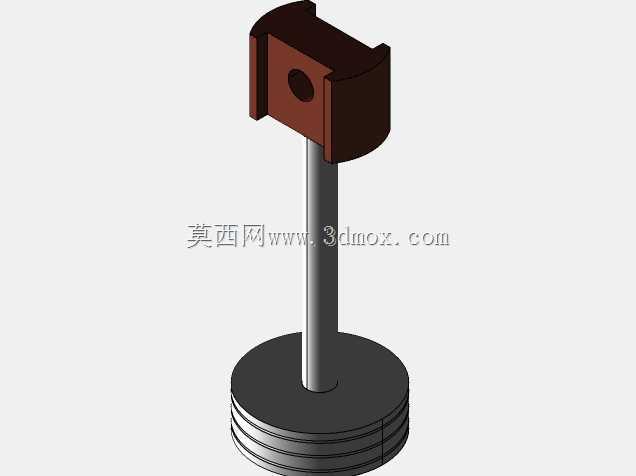

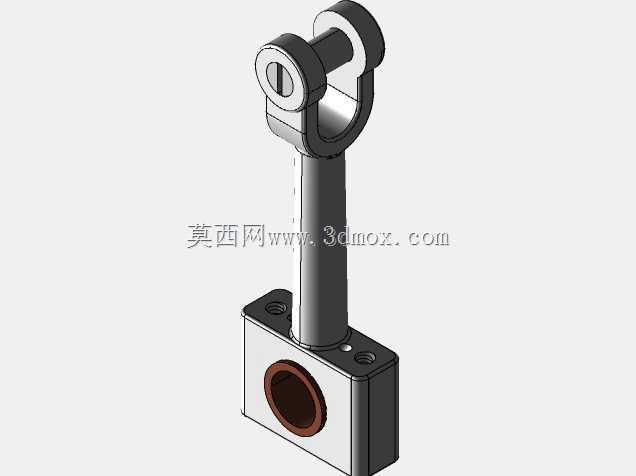

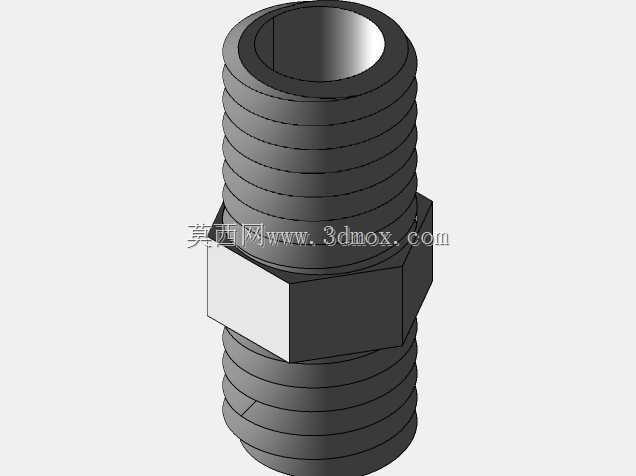

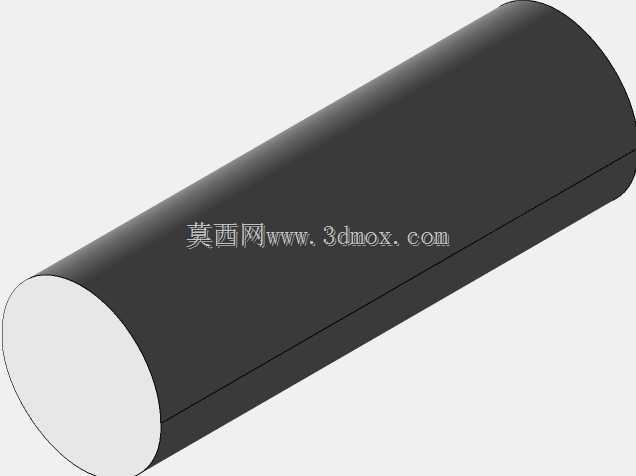

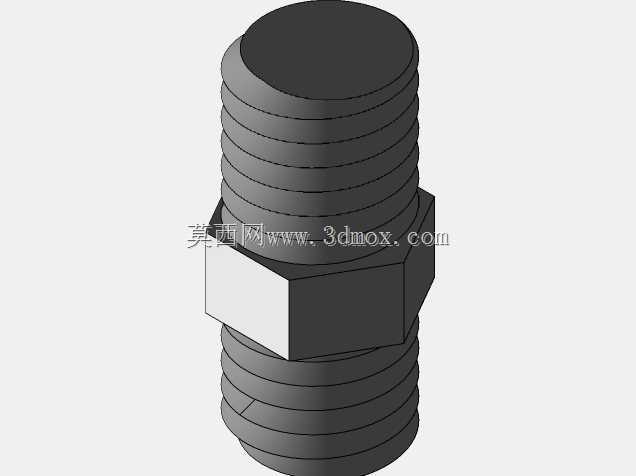

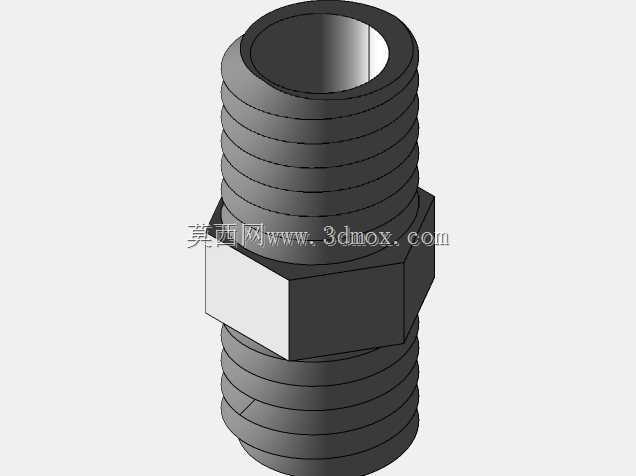

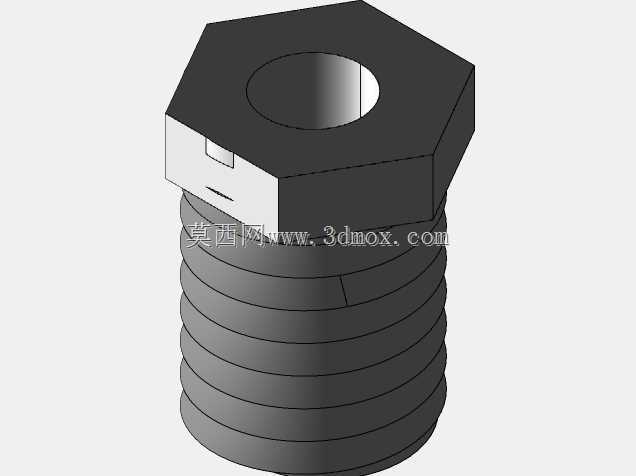

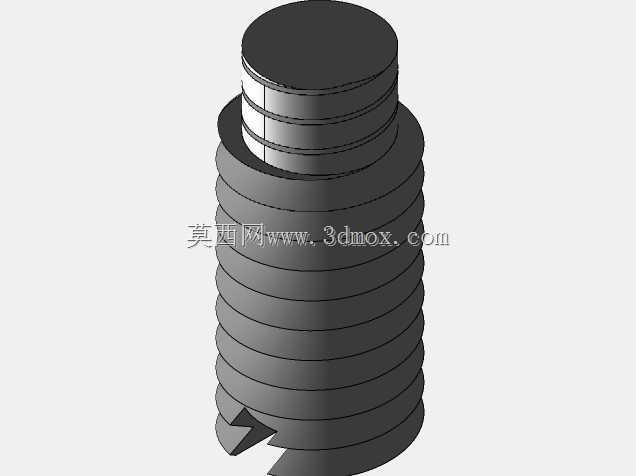

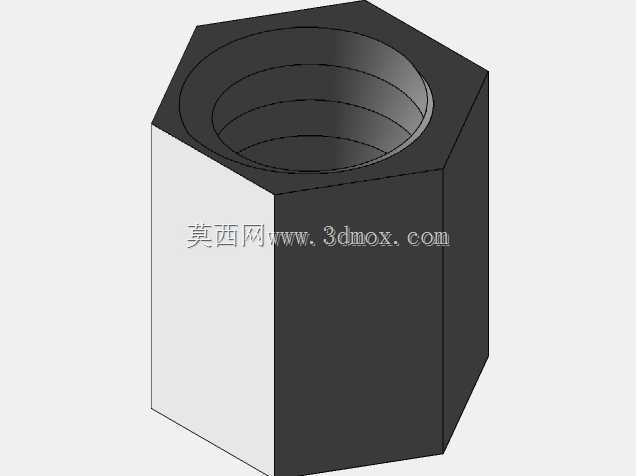

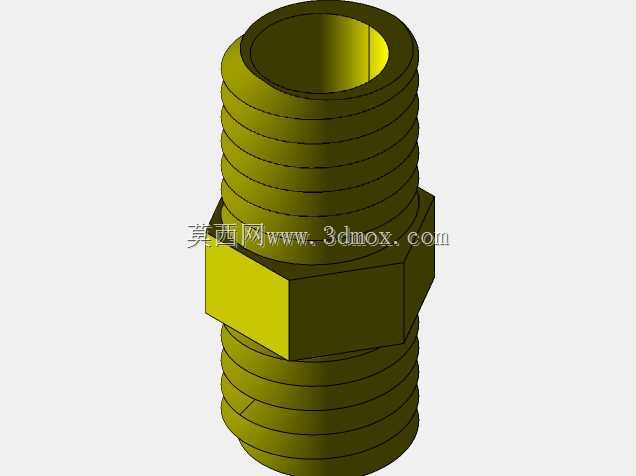

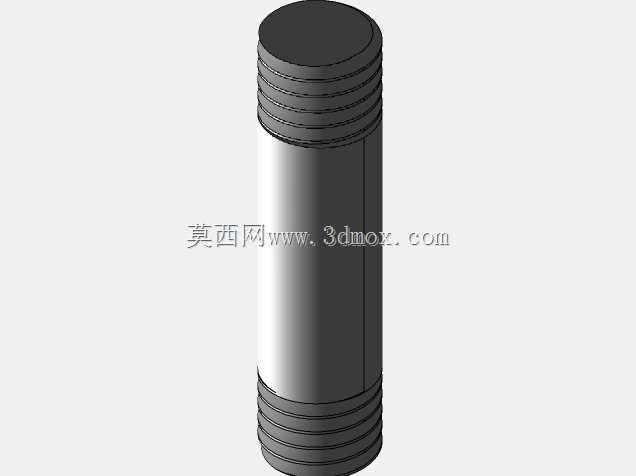

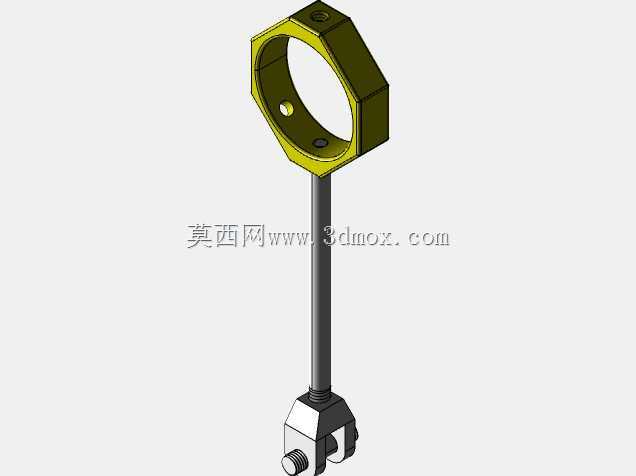

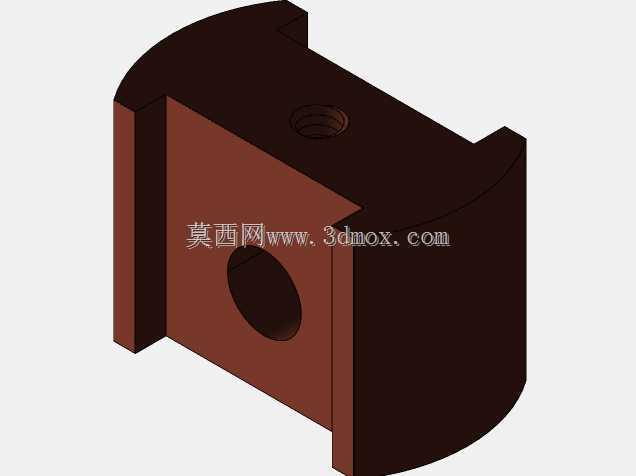

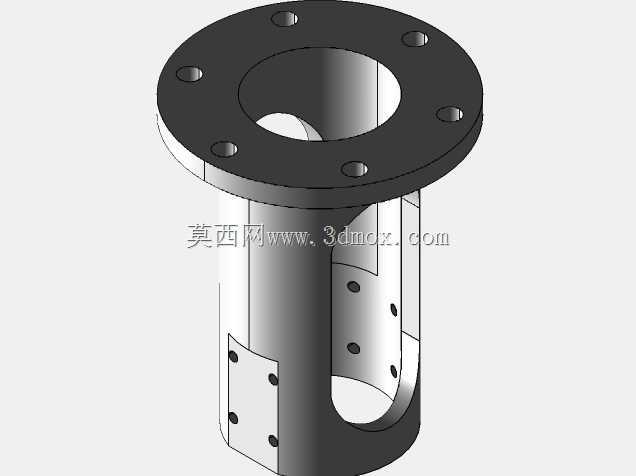

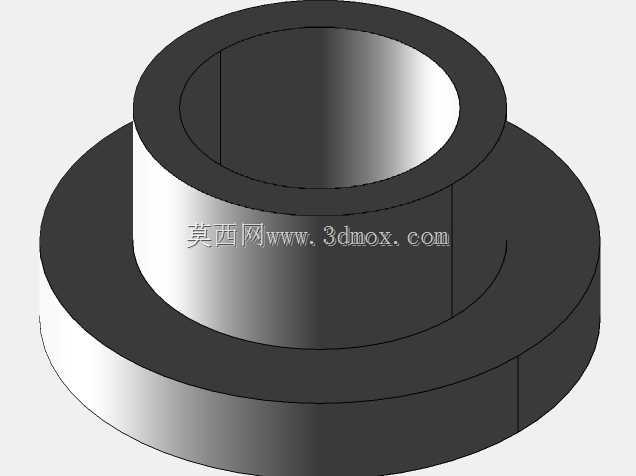

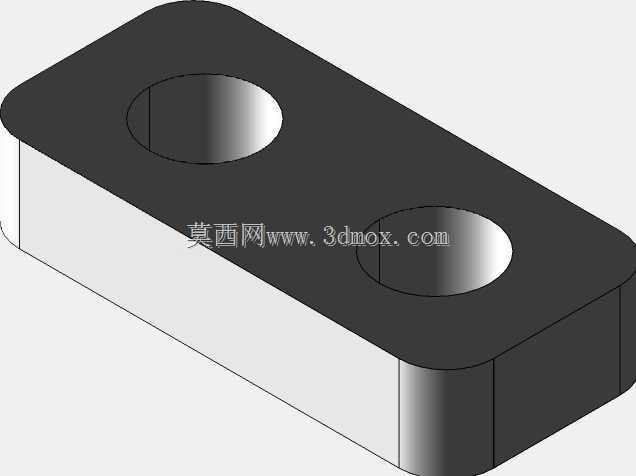

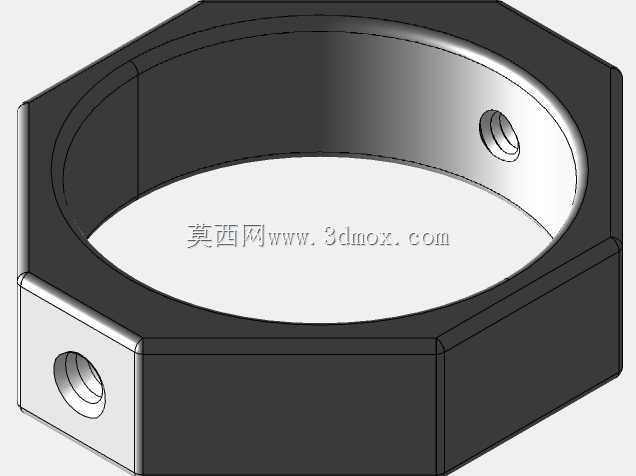

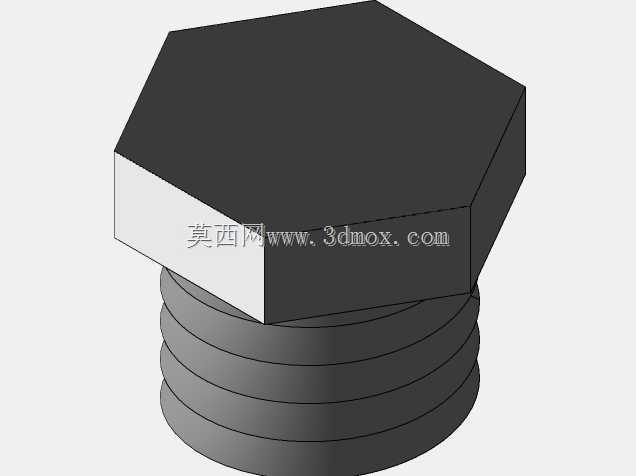

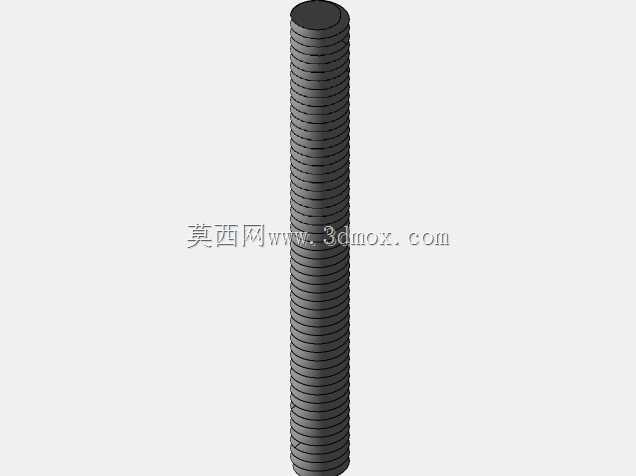

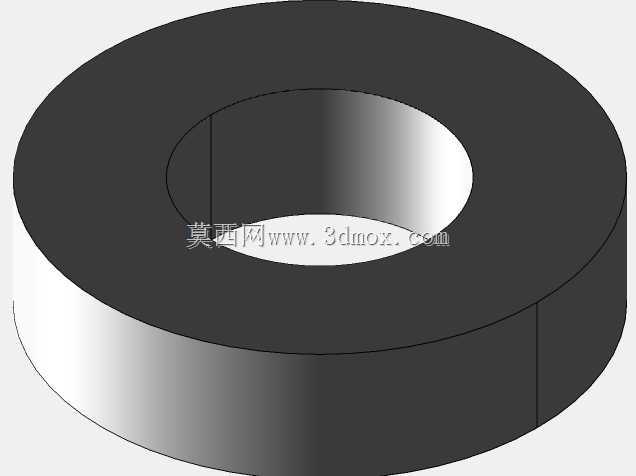

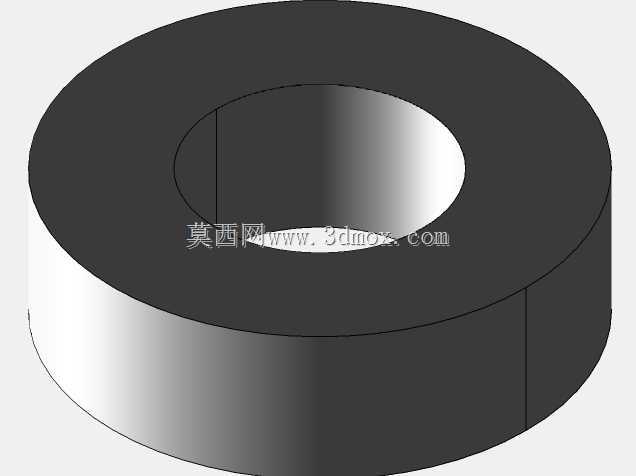

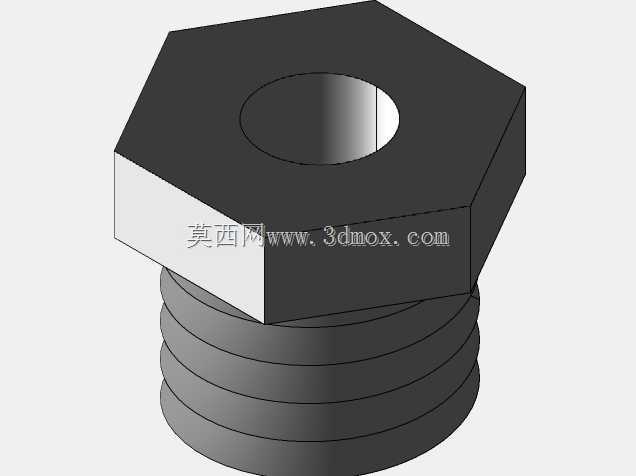

　　结构细节上，活塞杆与曲轴之间采用叉形连杆连接，相比普通的片式连杆，叉形结构的受力更均匀，能承受更大的做功冲击力，气缸外壁的散热鳍片结构可以在运行过程中带走部分缸壁热量，避免缸内温度过高导致润滑油碳化失效，各管路接头采用锥面密封结构，在蒸汽压力波动的工况下也能保持可靠的密封性能，减少蒸汽泄漏的损耗。这类结构的建模过程中，需要重点关注活塞运动行程与曲轴偏心距的匹配关系，配气凸轮的型线要和进排汽时序精准对应，避免出现进排汽重叠角异常导致的功率下降问题，运动部件之间的间隙要预留热膨胀量，保证设备在高温运行工况下不会出现卡滞。
