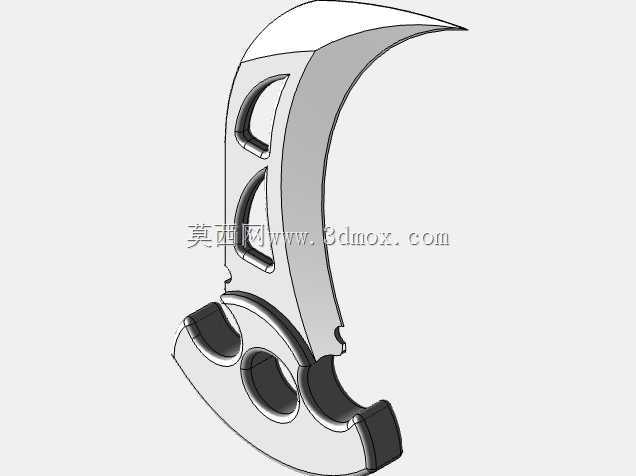

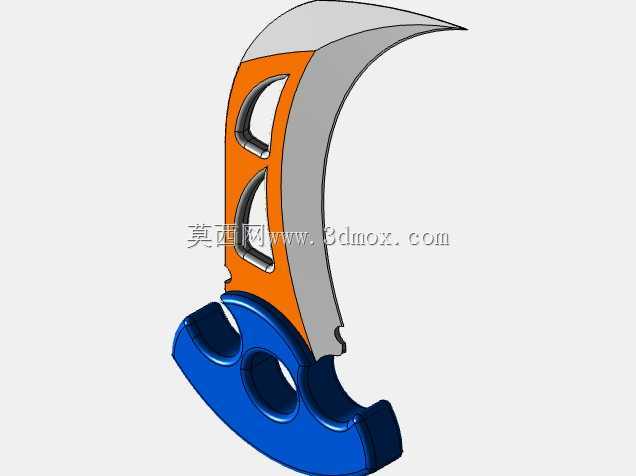

TSD推卡拉姆机械结构三维设计

　　在户外工具、应急救援装备以及特种作业五金配件的设计场景中，这类推爪式构件的结构合理性直接决定了使用过程中的可靠性与操作安全性，很多初入结构设计领域的工程师容易只关注外形的流畅度，忽略了推爪刃口的受力传递路径，最终做出的模型在实际受力模拟时会出现应力集中在枢轴位置的问题。从实际应用场景来看，这类推爪结构常被集成在多功能组合工具、应急破拆配件以及特种作业随身工具中，区别于常规固定式刃具，它的核心功能是通过推压触发的方式实现刃部的快速伸出与锁止，不需要使用者双手配合展开构件，单手握持状态下就能完成操作，这一点在高空作业、应急处置等无法腾出双手的场景下尤为重要。设计这类结构的时候，首先要捋清楚的是力的传递逻辑：推块的滑动行程和刃部的伸出长度要做严格的匹配，推块在滑槽内的滑动阻尼不能过大，否则戴防护手套操作时会出现推不动的情况，也不能过小，不然携带过程中受到挤压容易出现刃部意外滑出的风险。从结构组成来看，整个构件包含滑动推块、刃部本体、枢轴定位销、锁止弹片以及外壳基体几个核心部分，外壳的内腔尺寸要给刃部的转动留出足够的避让空间，枢轴孔的位置精度直接决定了刃部转动时的同轴度，如果枢轴孔的位置偏差超过0.1mm，刃部收回时就会和外壳内壁发生剐蹭，长期使用会出现刃部磨损、卡滞的问题。

　　外形尺寸的设计上，要充分考虑随身携行的安装边界，整体厚度控制在12mm以内才能适配常规的工具套或者随身工具夹的安装尺寸，推块的表面要做防滑纹理设计，纹理的凸起高度控制在0.5mm左右，既能够保证戴手套操作时的摩擦力，又不会因为凸起过高勾挂衣物或者其他装备。刃部的角度设计也有讲究，推爪刃的开刃角度不能像常规切削刀具那样做的过小，过小的开刃角度虽然锋利度更高，但是在推压伸出的过程中如果碰到硬物很容易出现崩口，通常开刃角度设置在28度到32度之间，能够兼顾锋利度和结构强度，刃部根部和锁止弹片的接触位置要做圆弧过渡，避免锁止时出现硬接触导致弹片疲劳断裂。很多工程师在建模的时候容易忽略滑槽的间隙设计，滑动推块和外壳滑槽之间的单边间隙要控制在0.05mm到0.08mm之间，间隙过小会因为加工公差或者使用过程中进入灰尘导致滑动卡滞，间隙过大则会出现推块晃动，操作时的手感松散，还会影响锁止机构的对位精度。锁止弹片的材料选型对应的结构设计也要匹配，弹片的折弯角度要经过反复的受力模拟，保证刃部伸出到指定位置时，弹片能够刚好卡入刃部根部的定位凹槽，卡入的深度控制在1mm左右，卡入过深会导致收回的时候需要按动弹片的力过大，操作不便，卡入过浅则会出现使用过程中刃部意外收回的安全隐患。

　　从安装边界来看，整个构件的固定孔位要和配套的工具手柄做同轴设计，固定螺丝的沉头深度要和螺丝头的厚度匹配，不能出现螺丝头凸起刮手或者沉头过深导致螺丝锁紧力不足的问题。在实际的结构验证环节，还要模拟不同温度环境下的结构稳定性，比如低温环境下金属材料的收缩率差异，要保证在零下20度的环境中，推块依然能够顺畅滑动，不会因为不同零件的收缩率差异出现卡滞。刃部收回状态下，刃口不能和外壳的内壁直接接触，要留出0.2mm左右的间隙，避免长期携带过程中震动导致刃口被外壳磨钝，同时外壳的边缘要做R0.3的圆角处理，避免握持的时候出现硌手的问题。

　　这类结构的设计没有太多复杂的曲面，核心在于各个配合尺寸的精度把控，很多新手做出来的模型看起来外形相似，但是实际做手板验证的时候会出现各种各样的配合问题，本质上就是没有从实际使用的场景出发，只做了外形的复刻，没有考虑各个运动部件之间的配合公差、受力路径以及实际操作中的人机工程学要求。比如推块的位置设计，要保证单手握持的时候，拇指刚好能够自然落在推块的防滑面上，不需要刻意调整手的位置就能完成推压操作，这个位置的确定需要结合普通人手的尺寸数据，推块距离握持位置的距离控制在35mm到40mm之间，适配绝大多数成年男性的手型尺寸。另外，整个构件的重量也要做控制，在保证结构强度的前提下，尽量在非受力位置做减重槽设计，整体重量控制在80g以内，不会给随身携行带来额外的负担，减重槽的位置不能选在受力的关键路径上，比如枢轴孔周围、锁止弹片的接触位置都不能做减重处理，避免降低结构强度。
