阀块加工用圆盘式钻孔定位夹具结构

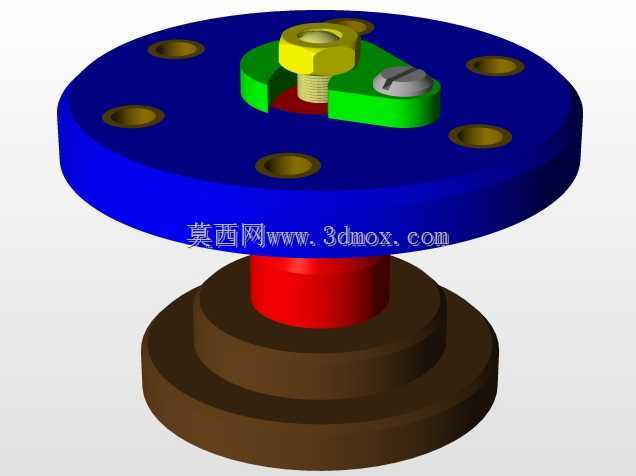

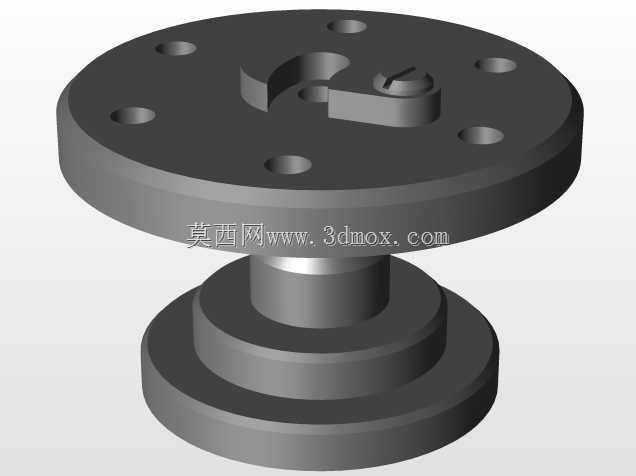

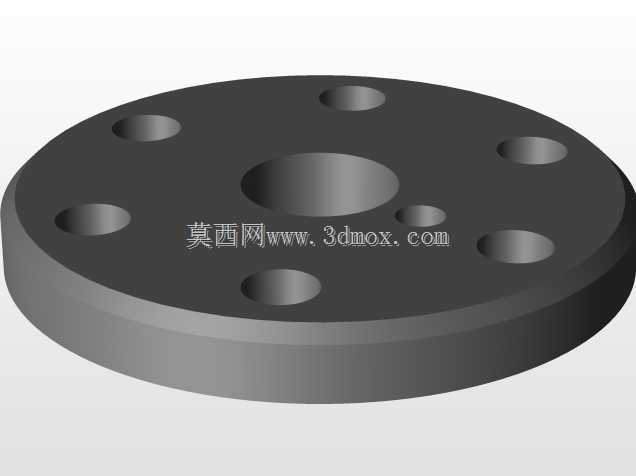

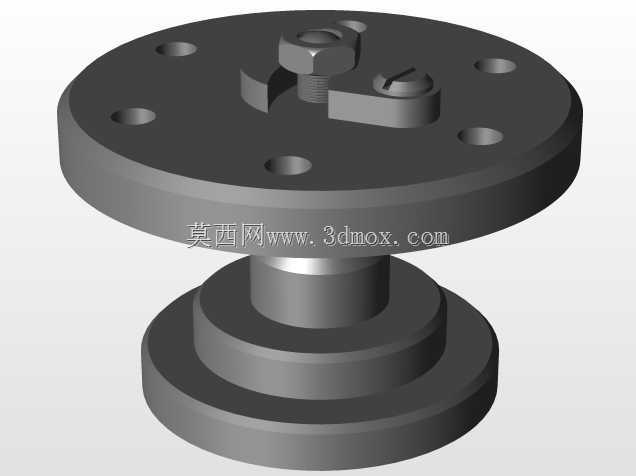

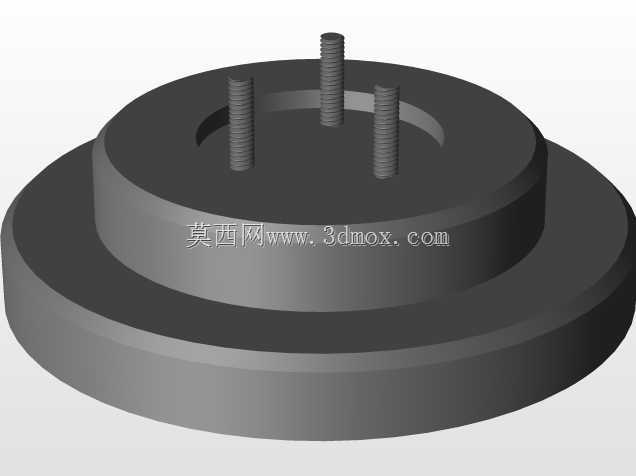

　　在液压阀块的机加工工序里，孔系加工的位置度一致性直接决定后续阀件装配的密封性能与油路通断可靠性，这套圆盘式钻孔夹具正是针对阀块类零件端面孔加工场景设计的专用定位工装，适配立式钻床、加工中心的钻孔、扩孔、铰孔工序装夹需求。从结构布局来看，整套夹具采用同轴阶梯圆盘的叠层设计，最外层大直径法兰盘作为安装基准面，底面加工有0.02mm平面度要求的贴合面，可直接固定在钻床工作台的T型槽上，安装时通过法兰盘上均布的沉头螺栓孔实现锁紧，安装边界覆盖常规中小型立式钻床的工作台装夹范围，无需额外加装过渡垫板即可完成固定。

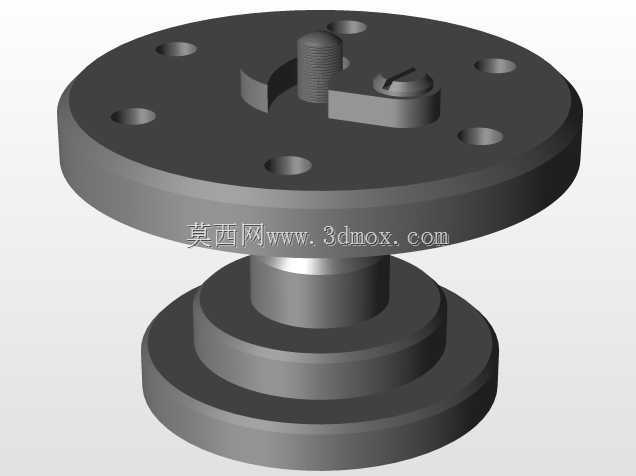

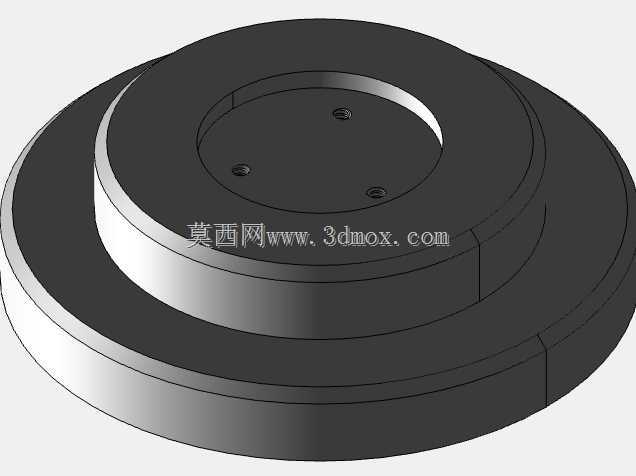

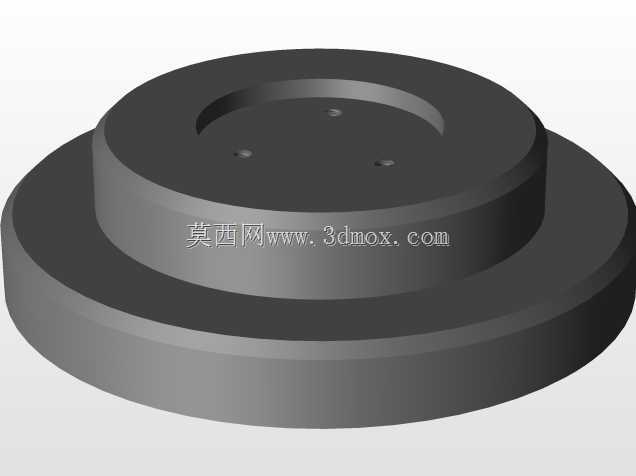

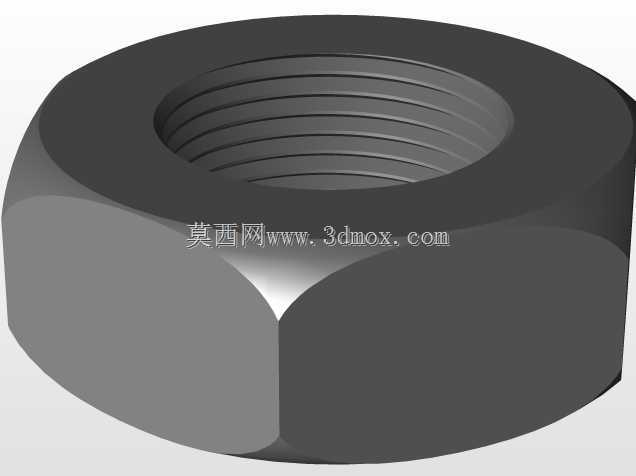

　　中间层的阶梯凸台作为工件定位基准，根据待加工阀块的毛坯外形设计了间隙配合的定位止口，装夹时阀块毛坯可直接套入止口内，依靠止口的圆柱面实现径向定位，限制工件X、Y方向的平移自由度与绕Z轴的转动自由度，避免钻孔过程中工件移位导致孔位超差。最上层的压紧面设置了三处均匀分布的内六角锁紧螺钉孔，装夹完成后通过拧紧螺钉即可将阀块毛坯压紧在夹具的支撑面上，夹紧力方向垂直于加工面，不会导致工件产生装夹变形，同时三处螺钉的压紧点避开了所有待加工孔的加工路径，不会干涉钻头的进给行程。

　　设计过程中重点考虑了钻套的安装适配性，夹具上端面的对应位置预留了钻套安装孔，可根据不同加工孔径更换对应规格的快换钻套，钻套与夹具本体的配合采用H7/h6的间隙配合，既保证钻套的定位精度，又能在钻套磨损后快速更换，无需拆卸整套夹具。夹具的分层阶梯结构同时兼顾了排屑需求，每层阶梯的台阶处预留了足够的排屑空间，钻孔过程中产生的铁屑可顺着台阶斜面滑落至工作台面，不会堆积在定位面内影响工件的装夹定位精度，日常清理时只需用毛刷顺着台阶面清扫即可，无需拆解夹具。针对阀块加工中常见的多孔同工序加工需求，这套夹具的定位止口可适配一定尺寸范围内的圆形阀块毛坯，对于外形尺寸接近的同系列阀块，只需更换对应规格的钻套即可实现通用装夹，减少了不同规格阀块加工时的夹具更换调试时间，在中小批量阀块加工场景下能有效缩短工序准备周期。夹具本体的材料选用45号钢调制处理，定位面与钻套安装孔经过淬火处理，表面硬度达到HRC40-45，具备足够的耐磨性，长期使用下定位面不会因为反复装夹工件产生磨损凹陷，能长期保持孔位的定位精度。

　　从实际使用场景来看，这套夹具主要应用于液压阀块端面上的固定安装孔、油孔通口的钻孔工序，相比通用平口钳装夹，依靠止口定位的方式不需要每次装夹都进行找正操作，工件装夹后即可直接启动加工，单工件装夹找正时间可缩短80%以上，同时能保证同批次工件的孔位位置度公差稳定控制在0.1mm以内，避免了通用装夹方式下孔位偏移导致的工件报废问题。在安装边界上，整套夹具的总高度控制在120mm以内，最大外圆直径300mm，适配绝大多数中小型立式钻床的主轴行程范围，安装后钻头的进给行程完全覆盖阀块的钻孔深度需求，不需要额外垫高工作台或者调整主轴的初始位置。夹具的同轴度设计上，所有阶梯圆柱面与底面安装基准的同轴度公差控制在0.03mm以内，保证安装后夹具的定位中心与钻床主轴中心的重合度，减少了夹具安装时的找正工作量，首次安装找正完成后，后续同批次加工无需重复找正夹具位置。
