带形位公差标注的弯曲回形针结构设计

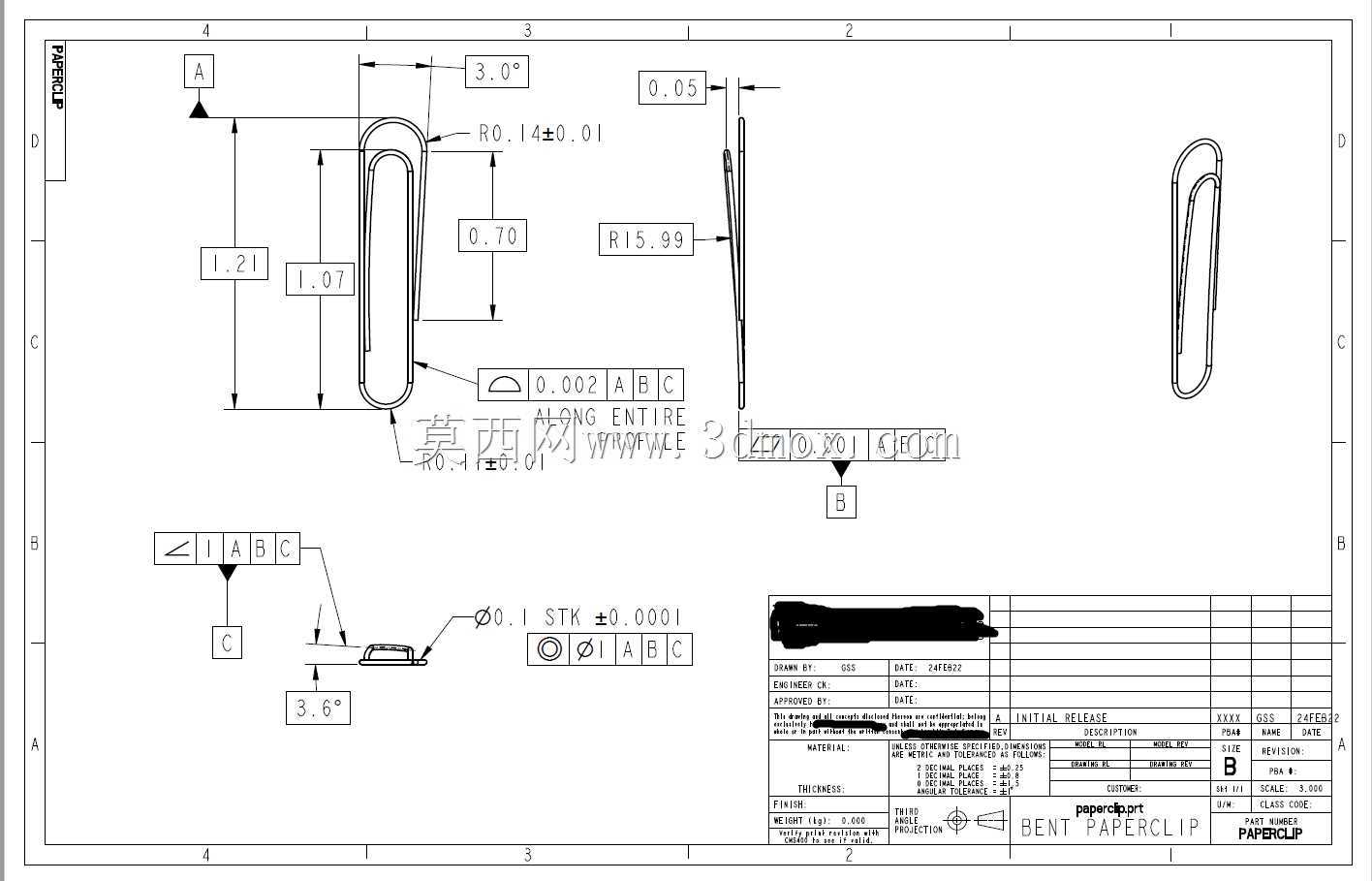

日常办公场景里，回形针是最容易被忽略却又不可或缺的小型夹持五金件，这款弯曲结构的回形针，针对传统直型回形针夹持厚层纸张易滑脱、弯折处应力集中易断裂的痛点做了结构优化，从工程图的标注细节就能看出设计阶段对实际使用工况的考量。先看尺寸边界，整体最大长度控制在3.0英寸范围内，弯折处的外圆角做了R0.14±0.01的公差约束，避免锐角划损纸张表面，内侧的夹持段预留1.07英寸的有效接触长度，搭配1.21英寸的外侧支撑段，夹持30张以内的常规A4打印纸时，两个平行夹持臂能形成均匀的抱紧力，不会出现局部应力过大压出纸痕的问题。

设计阶段特意在回形针的长直段做了R15.99的大圆弧弯曲处理，这个弧度不是随意设定的：日常使用中回形针最容易失效的位置就是反复掰动的弯折处，大圆弧过渡能分散金属线材弯折时的内应力，提升反复开合的抗疲劳寿命，同时0.05英寸的线材直径选型，兼顾了夹持刚度和手动掰开的操作力度，不会出现硬度过高难以掰开、或者刚度过低夹不住纸张的问题。形位公差的标注更能体现设计的严谨性：整个长直段标注了0.002的轮廓度公差，基准参考A、B、C三个定位基准，保证线材成型后整体直线度，不会出现扭曲变形导致的夹持面错位；端部的弯折角做了3.6°的角度公差约束，这个微小的上翘角度，是为了穿插纸张时能顺利导入纸层缝隙，不需要刻意对齐就能快速穿入，提升日常使用的顺畅度。

从实际应用场景延伸，这类小尺寸弯曲五金件的设计逻辑，同样可以迁移到小型线束固定卡簧、轻薄板材临时定位夹的结构设计中：线材成型类零件的核心设计要点，首先是要匹配被夹持物件的厚度边界，预留足够的弹性变形量，其次是弯折处的圆角必须做应力释放处理，避免冷弯成型时出现线材开裂、使用中出现应力断裂，最后是操作端的导入角度设计，要符合人手操作或者自动装配的导入轨迹，减少卡滞概率。这款回形针的表面还做了沿全长的轮廓度约束，保证线材表面光滑无毛刺，不会在穿插纸张时勾带纤维造成纸面起毛，端部的同轴度公差控制在0.001以内，两个端头不会出现错位突出，避免使用时划伤手指。

很多人觉得回形针是结构简单的小零件，不需要严谨的工程设计，但实际量产中，线材的回弹量控制是成型工艺的核心难点：0.1英寸直径的金属线材冷弯成型后会有一定的角度回弹，设计阶段标注的±0.01圆角公差、±0.001的位置度公差，都是为了给模具调试提供明确的尺寸依据，保证量产时每一个回形针的夹持力、开合手感都保持一致。从安装边界来说，这款回形针收拢状态下的最大宽度只有0.7英寸，和常规回形针的收纳尺寸完全兼容，可以直接放入现有办公文具的回形针收纳盒中，不需要调整收纳空间的尺寸规格。夹持状态下，弯曲段的外凸量控制在合理范围内，堆叠文件时不会因为局部凸起造成文件堆叠不平整，适配日常文件归档、资料临时整理的使用需求。
