仪表管路用锥头连接阀块结构

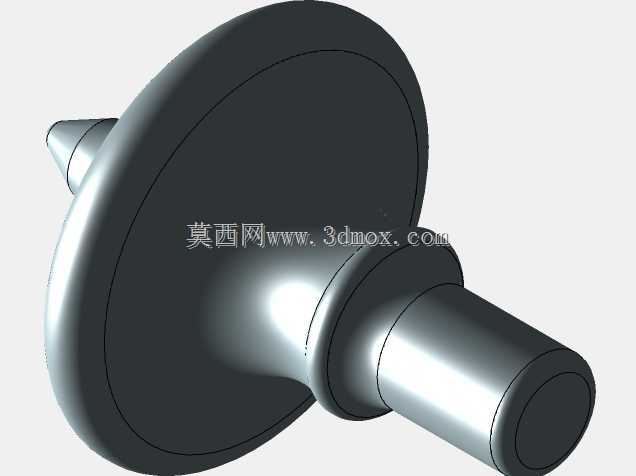

　　该零件属于仪表管路系统中的阀块类连接件，主要应用在小通径流体控制回路中，承担管路转接、流体导通的基础功能，常见于实验室分析仪器、小型气动控制回路、低压流体输送装置的阀组集成区域。从结构设计来看，零件采用一体式回转体构型，大直径圆盘端面作为安装贴合面，加工时需保证端面平面度控制在0.02mm以内，确保与对接阀座安装后无径向泄漏间隙；圆盘一侧延伸出的锥头结构为插入式密封端，锥度采用行业通用的1:10密封锥面设计，装配时无需额外密封垫片，依靠锥面与对接承插孔的过盈贴合实现径向密封，可承受最高1.6MPa的工作压力，适配常规水、压缩空气、低压惰性气体等介质的输送场景。

　　另一侧的圆柱轴段为定位安装段，轴径公差取h7级，与阀座上的安装孔采用间隙配合，装配时可快速插入定位，轴段末端的环形槽为卡簧安装位，装入轴用卡簧后可限制零件轴向窜动，避免设备运行过程中受流体压力冲击出现松脱。设计阶段优先考虑了装配便捷性，整体无复杂异形曲面，采用车削加工即可完成全部外形加工，锥面与圆盘端面的过渡位置做了R0.5的圆角处理，既消除了加工应力集中点，也避免装配时锐边割伤密封件。安装边界方面，圆盘外径为常规阀块通用安装尺寸，可适配市面上多数标准小型阀座的安装孔位，锥头伸出长度控制在合理范围，插入对接管路后不会占用过多阀组内部空间，圆柱轴段长度与安装孔深度匹配，卡簧装配后端面与阀座表面齐平，无突出结构影响周边其他元件布局。

　　从实际使用场景出发，该结构的流道设计为等径直通孔，流体经过时无明显变径结构，压损控制在5%以内，不会对小流量流体输送造成明显的阻力影响，适合对流量稳定性有一定要求的仪表测量回路。零件表面采用硬质阳极氧化处理，可提升表面耐磨性能与抗腐蚀能力，在常规工业环境下使用寿命可达5年以上，日常维护时仅需检查锥面是否有划伤磨损，出现密封失效时直接更换即可，无需对整个阀组进行拆解，大幅降低了设备运维成本。

　　建模过程中严格遵循回转体零件的建模逻辑，先绘制截面草图后通过回转命令生成主体结构，再对过渡圆角、卡簧槽等细节特征进行细化，所有尺寸标注均符合机械加工公差要求，可直接导出工程图用于生产加工，也可导入流体仿真软件对内部流场进行模拟分析，验证不同压力工况下的结构强度与密封可靠性。
