电声换能扬声器结构三维设计

在各类电声设备的结构开发流程中，扬声器作为核心的电声换能部件，其三维结构设计的合理性直接决定了整套声学系统的输出表现，小到便携消费电子的内置发声单元，大到专业扩声系统的阵列模组，都需要依托精准的三维结构模型完成前期的装配验证与性能预判。从实际工程落地的角度看，这类扬声器模型的设计首先要匹配不同场景的安装边界，比如嵌入消费电子壳体时，需要严格控制振膜边缘与壳体出声孔的对位公差，避免出现声短路问题；安装在工业扩声设备的箱体内部时，要预留足够的磁路散热空间，同时匹配支架的固定孔位，保证长期振动工况下的结构稳定性。

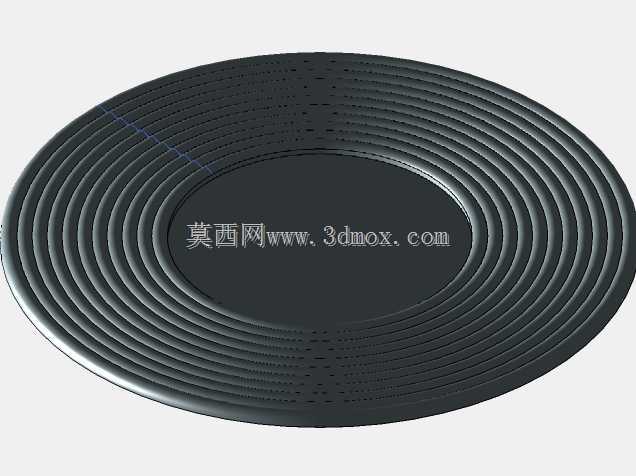

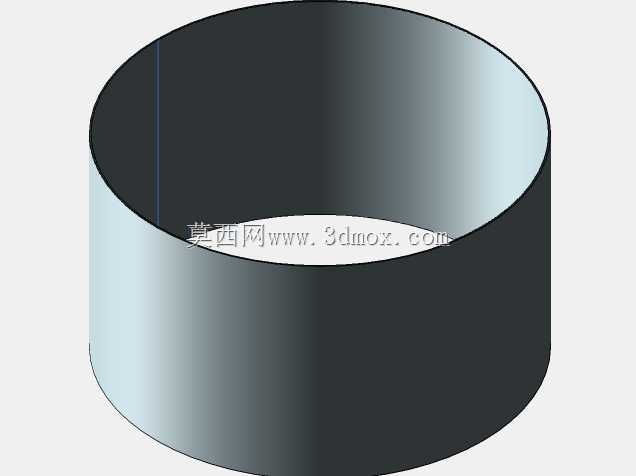

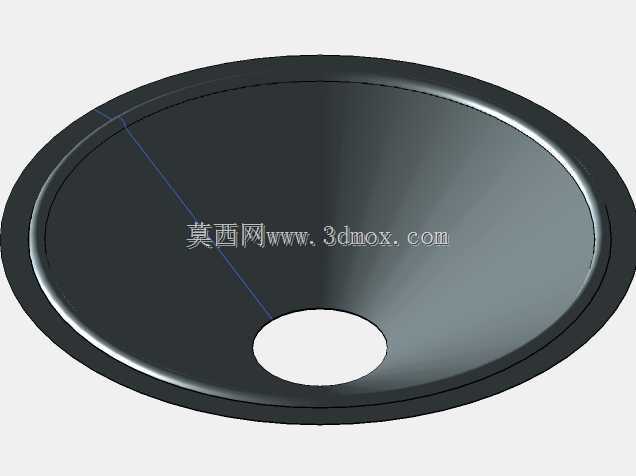

设计过程中需要优先考量磁路系统与振动系统的配合精度，磁钢的尺寸、华司的厚度、T铁的极芯间隙，都会直接影响磁隙的磁场均匀度，进而决定振膜的振动线性度，建模时需要将磁路组件的同轴度公差控制在合理范围内，避免因装配偏差导致的擦圈问题。振膜的折环设计需要兼顾顺性与阻尼特性，不同材质的折环对应的悬边弧度、厚度分布都要在模型中做精细化处理，保证低频段的顺性足够，同时抑制高频段的分割振动。音圈的绕制宽度、骨架材质选择，也要匹配磁隙的轴向长度，保证大振幅工作状态下音圈不会脱离均匀磁场区域，减少失真的产生。

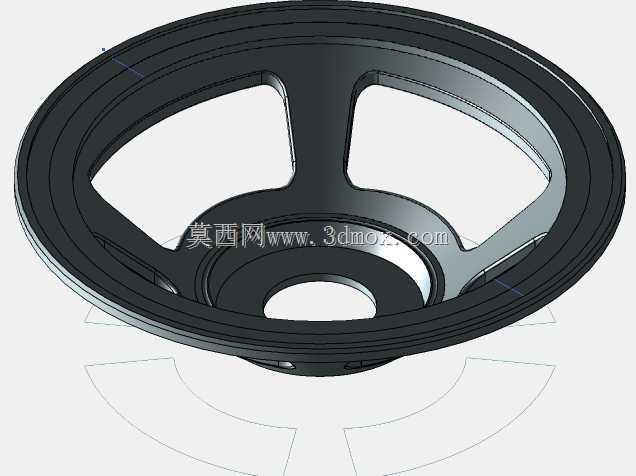

从安装适配的维度看，这类扬声器的外形尺寸需要适配不同的安装场景，比如用于桌面类音频设备时，整体高度要控制在壳体的内部空间阈值内，盆架的固定孔位要和壳体的安装柱完全对位，同时预留接线端子的出线空间，避免装配时出现线材挤压；用于公共广播类设备时，盆架的边缘要做密封结构设计，和安装面板贴合时能形成密闭的声腔，减少后腔声泄漏对低频响应的影响。盆架的结构刚性也是设计中需要重点关注的部分，建模时会在盆架的非出声区域设置加强筋结构，避免大音量工作时盆架产生谐振，干扰振膜的正常振动。

在实际的设备选型与结构适配环节，这类三维模型可以帮助结构工程师提前完成干涉检查，比如验证扬声器单元和设备内部的电路板、电池、走线槽是否存在空间冲突，提前调整壳体的内部布局，减少开模后的改模成本。同时可以依托模型完成声腔容积的仿真计算，根据扬声器的Thiele-Small参数匹配对应的后腔容积，调整倒相管的长度与口径，让整套声学系统的频响曲线达到设计预期。对于需要做防水处理的应用场景，还可以在模型中提前预留防水网布、密封胶圈的安装槽位，验证密封结构的压缩量，保证IP防护等级达标的同时，不会因为胶圈压缩量过大导致盆架变形。

不同应用场景下的扬声器设计侧重点也存在明显差异，比如用于便携穿戴设备的扬声器，需要在极小的尺寸空间内平衡磁路性能与振动空间，模型中会对磁钢做轻量化处理，同时优化振膜的纹路设计提升刚性；用于车载场景的扬声器，需要考虑高低温环境下的结构稳定性，建模时会对材质的热膨胀系数做匹配，避免极端温度下组件变形导致的性能衰减；用于专业演出场景的大功率扬声器，会在磁路部分预留散热通道，模型中会设计对应的散热筋结构，提升长时间大功率工作下的散热效率，避免音圈过热烧毁。

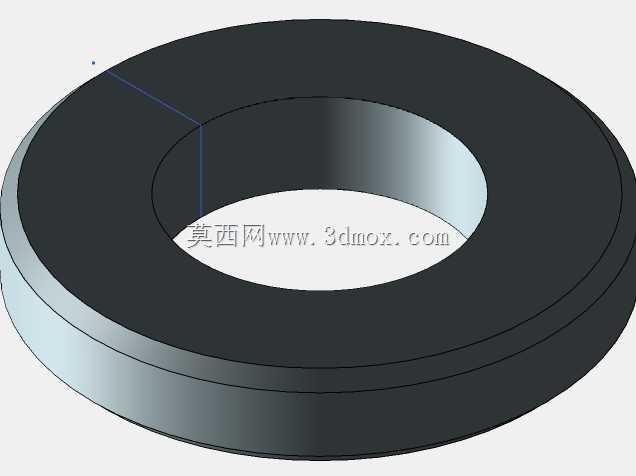

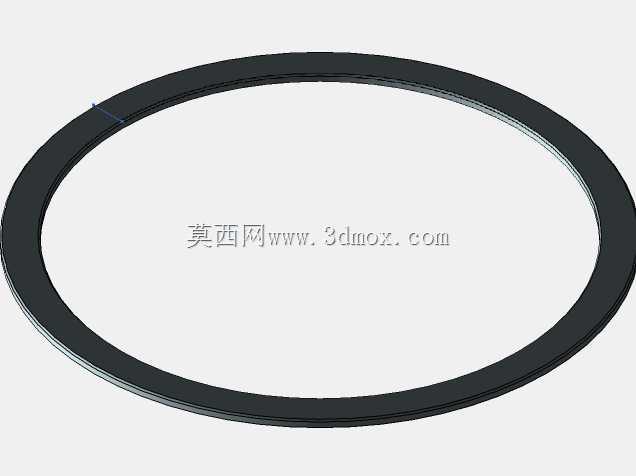

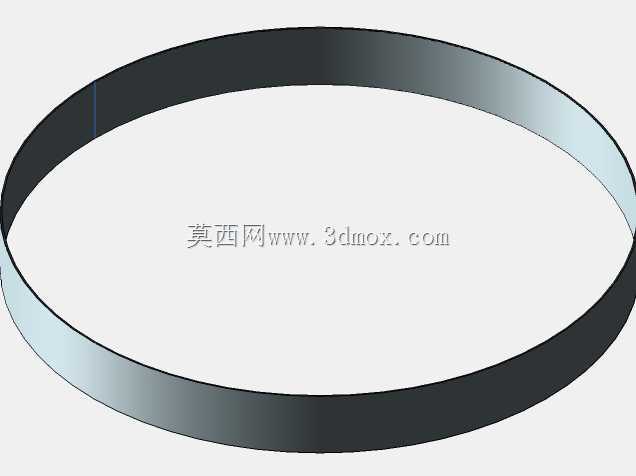

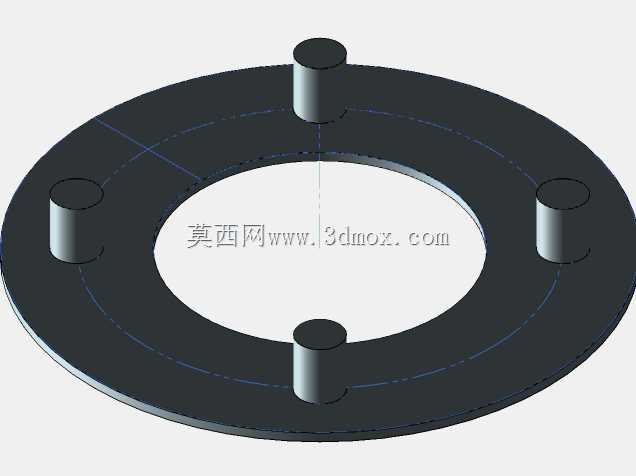

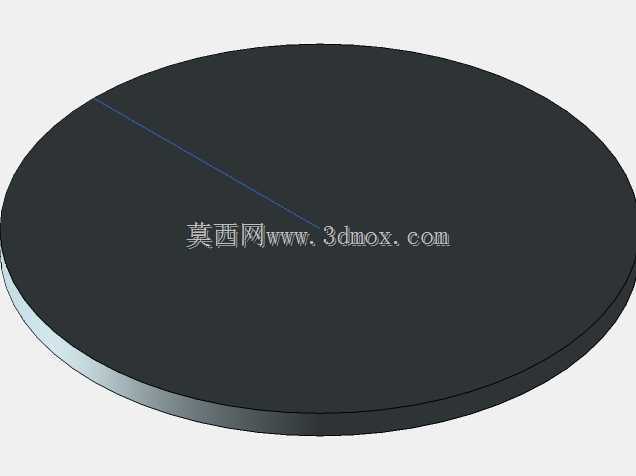

整个模型的结构拆分完全遵循实际生产的装配逻辑，从磁路组件的磁钢、T铁、华司，到振动系统的音圈、振膜、折环、定心支片，再到支撑结构的盆架、接线端子、密封边，每个部件的配合公差都做了符合工程实际的设置，既可以用于结构设计阶段的装配验证，也可以作为声学仿真的基础模型，帮助工程师快速完成不同场景下的扬声器适配工作，减少从设计到落地的迭代周期。
