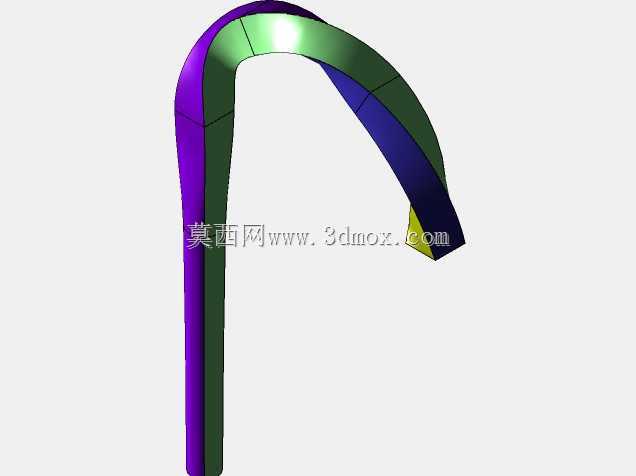

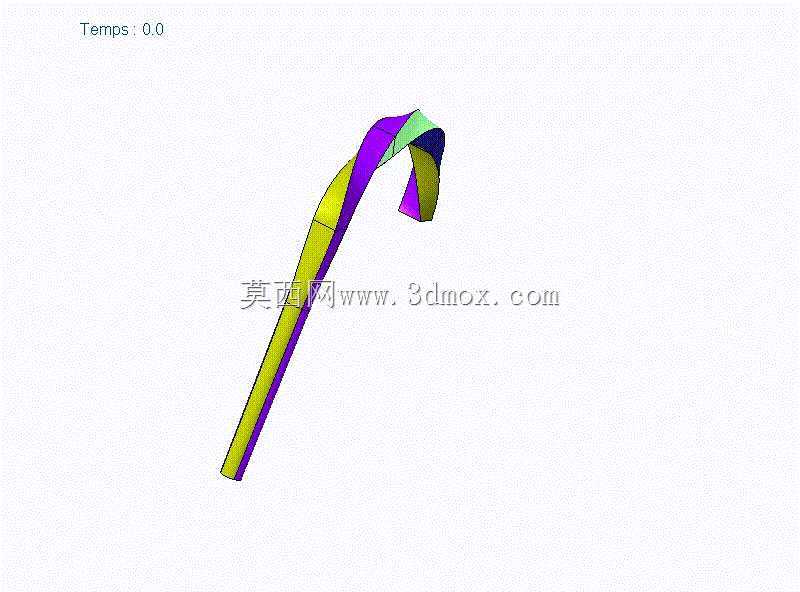

变截面螺旋弯管曲面结构设计

　　本次设计的变截面螺旋弯管结构，核心围绕连续变径扫掠路径的曲面成型逻辑展开，区别于常规等径圆弧弯管的固定截面参数，该结构沿螺旋延伸路径实现截面轮廓的渐变过渡，从端部的窄长矩形截面逐步过渡为中段的类椭圆截面，最终收束为另一端的圆形截面，全程曲面保持G2连续，无曲率突变折角，可适配流体介质输送、异形导流结构、工艺装饰构件等多场景的使用需求。从实际应用场景来看，这类变截面螺旋弯管可用于食品加工行业的粘稠物料输送管路，借助螺旋走向的离心效应降低物料挂壁概率，渐变的截面设计可在物料输送过程中逐步调整流速，避免局部压力骤增导致的管路震颤；也可作为文创装置的支撑结构件，流畅的曲面造型无需额外包覆装饰层即可满足外观展示需求，同时中空的管腔可预留走线空间，适配灯光、线路的内置排布需求。

　　设计过程中首先确定螺旋引导线的空间曲率，整体弯转半径沿路径动态调整，起始段直边长度占整体路径长度的32%，保证端部连接时可预留足够的法兰或插接安装余量，螺旋段的升角从15度逐步提升至38度，避免弯转角度过小导致的截面畸变，扫掠过程中采用截面变量控制逻辑，每间隔10%路径长度设置一个截面控制节点，相邻节点间的截面轮廓通过样条曲线平滑过渡，全程控制截面壁厚保持均匀一致，避免局部壁厚过薄导致的结构强度不足，或是壁厚过厚带来的材料浪费。

　　从安装边界来看，两端接口的中心距偏差控制在0.2mm以内，端部截面的平面度公差满足常规管路插接的密封要求，整体结构的最大外轮廓尺寸可根据实际安装空间调整引导线的缩放比例，曲面拆分时可沿中性层分割为两个对称半壳，适配钣金折弯、3D打印、注塑成型等多种加工工艺，若采用金属板材成型，可通过分步压型配合焊接工艺实现整体结构，焊缝沿曲面曲率最小的侧边布置，降低焊接打磨的工作量；若采用高分子材料注塑，可通过抽芯机构配合随形冷却水路保证成型精度，避免曲面区域出现缩痕、翘曲等成型缺陷。

　　结构受力层面，螺旋走向的管体相比直角弯管可降低30%以上的流体冲击载荷，变截面设计可在介质流速变化时起到缓冲作用，减少管路接头处的松动概率，针对不同使用场景可调整管壁厚度参数，输送高压介质时可在螺旋段外侧增设加强筋结构，加强筋沿路径法向布置，不破坏整体曲面的流畅性，同时提升管体的抗外压变形能力。建模过程中需重点控制扫掠路径的切线方向连续性，避免出现拐点导致的曲面褶皱，截面变量的参数关联需与路径长度形成线性映射关系，保证截面变化速率均匀，不会出现局部截面突变导致的流道狭窄问题，完成建模后可通过曲率分析工具检查整体曲面的光顺性，对曲率突变区域调整截面控制节点的权重参数，确保整体曲面满足加工工艺要求。
