趣味咬合式皮卡丘造型挂扣结构设计

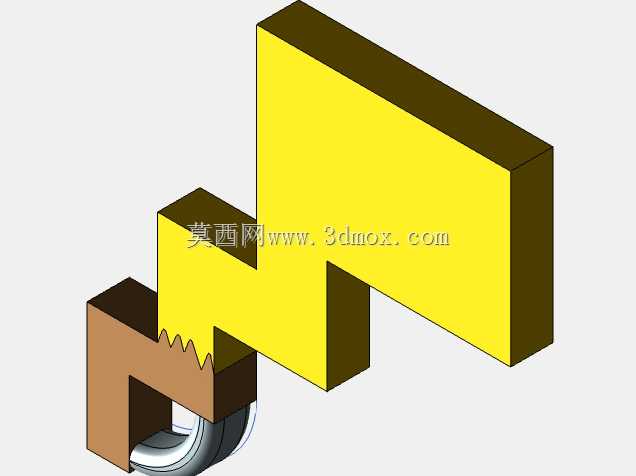

这款挂扣采用分体咬合式结构设计，主体分为上下两个互锁部件，上部为皮卡丘标志性闪电造型的主体块，下部为棕色的基座块，两个部件通过端部的锯齿形咬合结构实现卡合固定，无需额外粘接或紧固件即可完成组装，日常使用时不会出现松脱分离的情况。下部基座预留了标准钥匙环安装孔位，孔位边缘做了R1.5的圆角过渡，避免金属钥匙环长期摩擦产生锐边割手，同时孔位的壁厚设计为3mm，能够承受日常挂带5kg以内的钥匙串或小型随身挂件的载荷，满足日常通勤、户外出行的挂装使用需求。

从结构设计逻辑来看，整体采用等厚拉伸的实体结构，所有外边缘均做了0.8mm的倒角处理，既避免3D打印或注塑生产时出现锐边缺陷，也能提升手持触感，不会硌手。上部闪电造型的轮廓完全贴合皮卡丘IP的经典识别特征，在保证造型辨识度的前提下，将所有尖角位置做了R2的圆角优化，避免日常使用时尖角勾挂衣物或者划伤皮肤，同时也能减少生产过程中的应力集中问题，提升零件的抗摔抗冲击性能。咬合部位的锯齿采用45度斜齿设计，齿顶间隙控制在0.1mm，齿侧配合间隙0.05mm，既保证两个部件能够顺畅插拔组装，又能在组装完成后依靠齿面的摩擦力实现横向锁止，不会出现横向滑移松脱的问题。

在安装边界方面，整体外轮廓尺寸控制在60mm×45mm×8mm的范围内，厚度与常规门禁卡相当，放入口袋不会产生明显的硌坠感，下部基座的钥匙环孔内径为6mm，适配市面上绝大多数标准金属钥匙环、登山扣挂绳的安装尺寸，不需要额外定制连接件。结构设计上充分考虑了不同加工工艺的适配性，不管是采用FDM3D打印、光固化3D打印还是小规模注塑生产，都不需要额外添加支撑结构，两个零件均为平直拉伸结构，拔模斜度设置为1度，能够直接从模具中顺利脱出，生产良率更高。

实际使用场景中，这类文创类五金挂扣除了常规的钥匙挂载功能外，也可以作为背包挂饰、文创周边礼品、潮玩配件使用，咬合式的组装结构还具备一定的把玩属性，用户可以自行拆分组装，相比一体式的挂扣更具互动性。结构设计时特意将两个部件的分模线设置在咬合齿的根部，组装完成后分模线完全被咬合结构隐藏，不会破坏整体造型的视觉完整性，外表面没有多余的凸台、螺丝孔等结构，整体外观简洁流畅。在材料选择上，如果采用PLA材料3D打印，能够满足日常室内使用的强度需求，如果采用ABS或者尼龙材料打印，或者采用锌合金压铸生产，还可以提升户外使用的抗摔、耐磨性能，适配不同的使用场景需求。

从结构可靠性角度验证，两个部件咬合后，纵向拉拔力可以达到20N以上，完全能够覆盖日常挂带钥匙、小挂件的载荷需求，不会出现正常使用中断裂、松脱的问题。钥匙环孔位置做了局部加厚处理，相比主体厚度增加1mm，避免钥匙环长期晃动摩擦导致孔位磨损开裂，整体结构没有薄弱的悬臂结构，所有转角位置都做了应力释放的圆角处理，即使从1.2米高度自由跌落到水泥地面，也不会出现碎裂、崩边的情况。
