头戴式彩色耳罩式耳机外观结构设计

　　日常做消费电子结构建模的时候，头戴耳机是很典型的曲面练习品类，这次做的这款彩色头戴耳机，首先要考虑的就是实际佩戴场景下的结构适配性。头梁部分采用弧形过渡设计，曲率是参考成年人头围均值做的，内弧面预留了软质垫层的安装空间，头梁整体壁厚控制在2.5mm，既保证佩戴时的结构强度不会发生过度形变，又不会因为壁厚过大导致整体重量超标，长时间佩戴压头。头梁和耳罩的连接位置做了分段式的色彩分界，这个位置实际生产中是转轴调节结构的安装位，建模时特意预留了1.2mm的装配间隙，保证耳罩可以沿转轴做15度范围内的角度微调，适配不同耳位的贴合需求，不会出现漏音或者夹耳的问题。

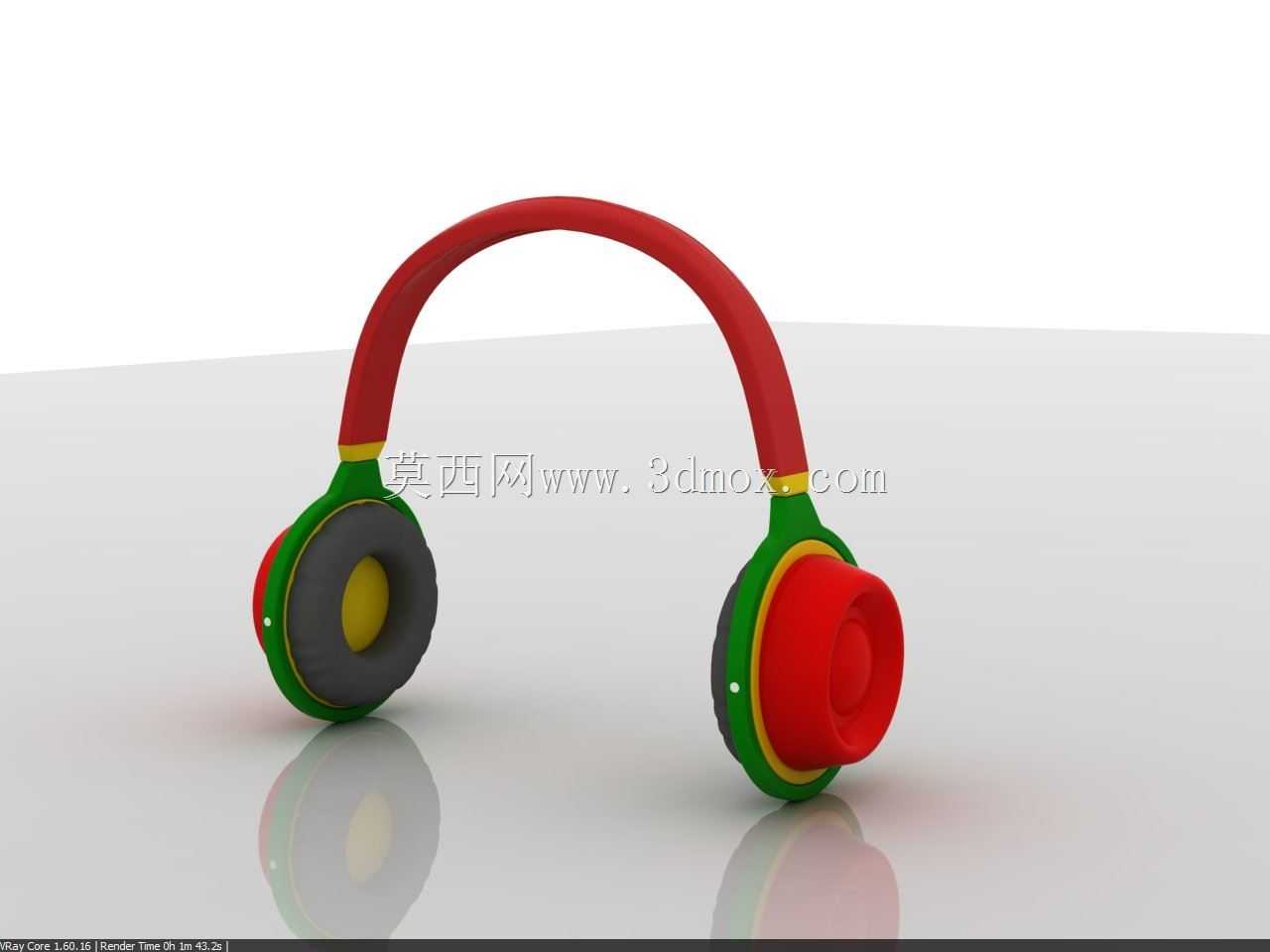

　　耳罩部分做了三层结构的分层设计，最外侧是亮面装饰外壳，采用鲜艳的正红色曲面造型，边缘做了R3的圆角过渡，避免磕碰时的锐边划伤；中间层是固定支撑骨架，做了黄绿配色的环形装饰边，这个位置同时也是耳垫的卡接安装位，骨架上均匀分布了6个卡爪结构，安装时直接将软质耳垫卡入即可，不需要额外打胶，后期维护更换耳垫也更方便；最内侧是灰色的软质耳垫接触层，建模时耳垫的内凹弧度参考了人耳耳廓的凸起形态做了适配，深度控制在22mm，刚好可以容纳整个耳廓，不会压耳，耳垫表面的弧度和面部侧面轮廓贴合，能有效隔绝外界环境噪音，提升听音的密闭性。

　　从安装边界来看，这款耳机整体展开状态下的最大宽度是185mm，头梁收缩到最短位置时的整体高度是190mm，耳罩的最大外径是85mm，这个尺寸参数适配绝大多数成年人的头型尺寸，不管是大头围还是小头围用户，都可以通过头梁内侧的伸缩调节结构调整佩戴松紧，伸缩档位做了8档卡位，每档调节行程是5mm，调节时有清晰的档位反馈，不会出现滑位的问题。实际应用场景里，这类头戴耳机既可以用于日常桌面办公的听音需求，也可以适配个人影音娱乐、游戏语音等场景，建模时特意在右侧耳罩的外壳位置预留了麦克风拾音孔的安装位，孔径2mm，孔位做了向内的斜面导音结构，能提升拾音的清晰度，减少环境杂音的录入。

　　设计思路上没有做过多复杂的异形结构，所有曲面都是可量产的常规曲率，没有出现倒扣或者无法脱模的结构，外壳部分可以直接采用注塑工艺生产，表面做高光烤漆处理就能达到图中的色彩效果，不需要额外的复杂后处理工艺，能有效控制生产环节的成本。耳罩和头梁的连接转轴位置做了限位结构，最大转动角度限制在30度，避免转动角度过大导致内部连接线拉扯断裂，转轴内部预留了3mm的走线空间，音频线可以从头梁内部穿过连接两侧的发声单元，不会出现明线外露的问题，整体外观更整洁。耳垫部分采用慢回弹海绵材质的安装预留位，建模时耳垫和支撑骨架的配合公差控制在0.3mm，安装后不会出现松动脱落的问题，同时也能保证足够的夹持力，佩戴时做跑跳等大幅度动作也不会滑落。头梁的外侧表面做了细微的磨砂纹理预留，实际生产时可以直接在模具上做晒纹处理，提升握持调节时的摩擦力，不会因为手滑调节困难。整体色彩搭配采用高饱和度的撞色设计，区别于常规的黑白色头戴耳机，更偏向年轻化的消费审美，适合面向年轻用户群体的产品定位，结构上没有冗余的设计，所有造型特征都服务于实际佩戴功能，没有为了造型牺牲佩戴舒适度或者结构可靠性。
