印刷用辊式墨水喷射执行机构

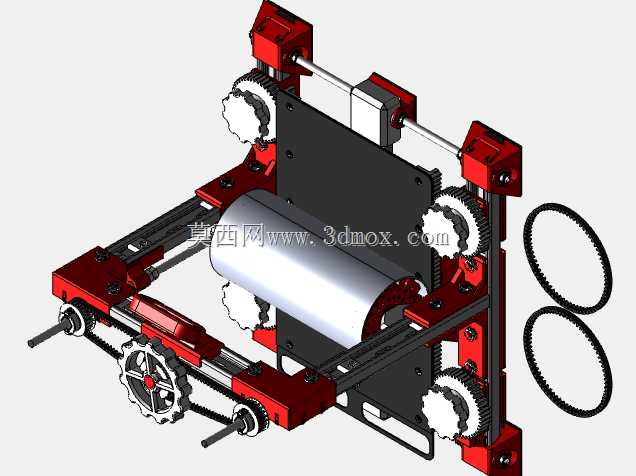

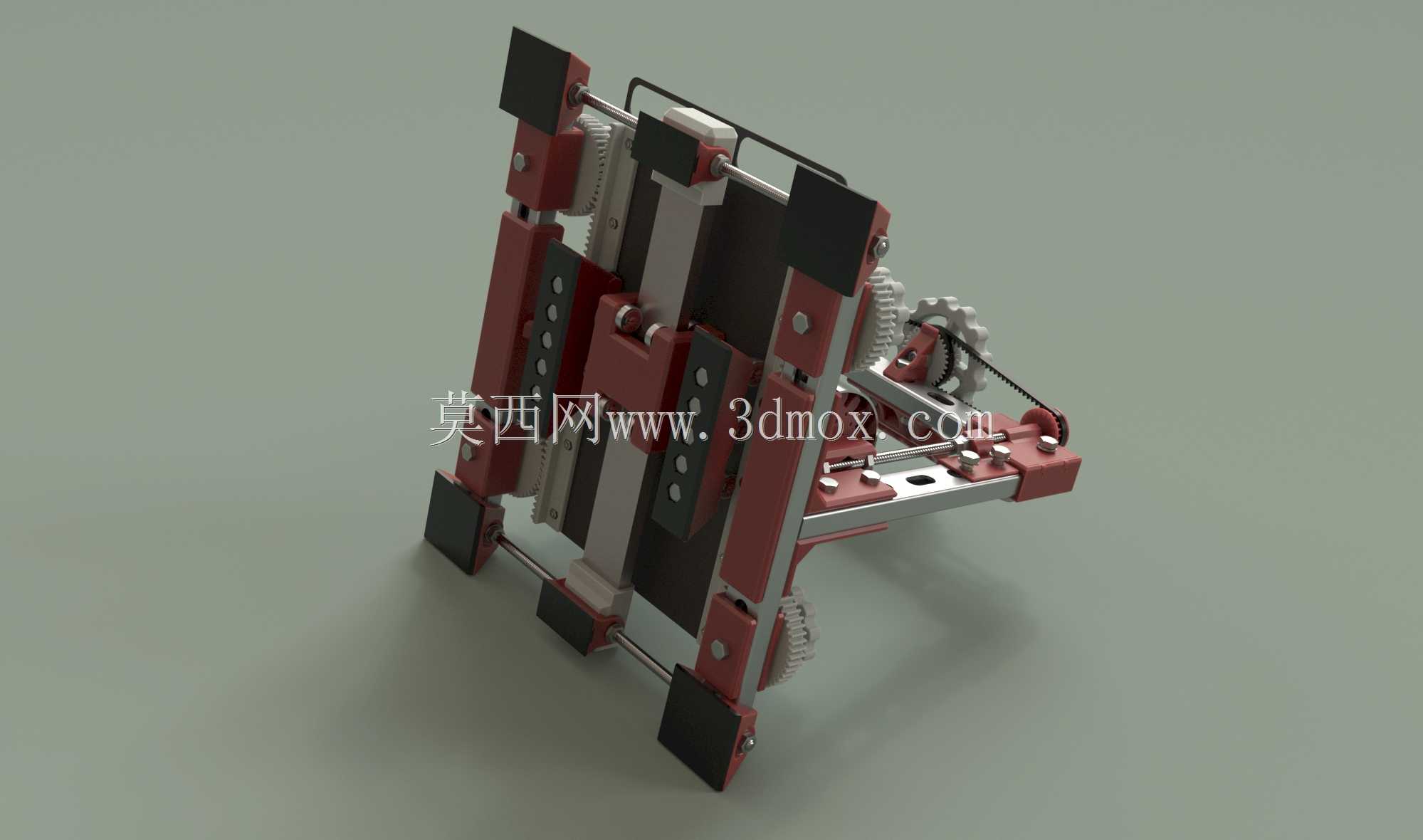

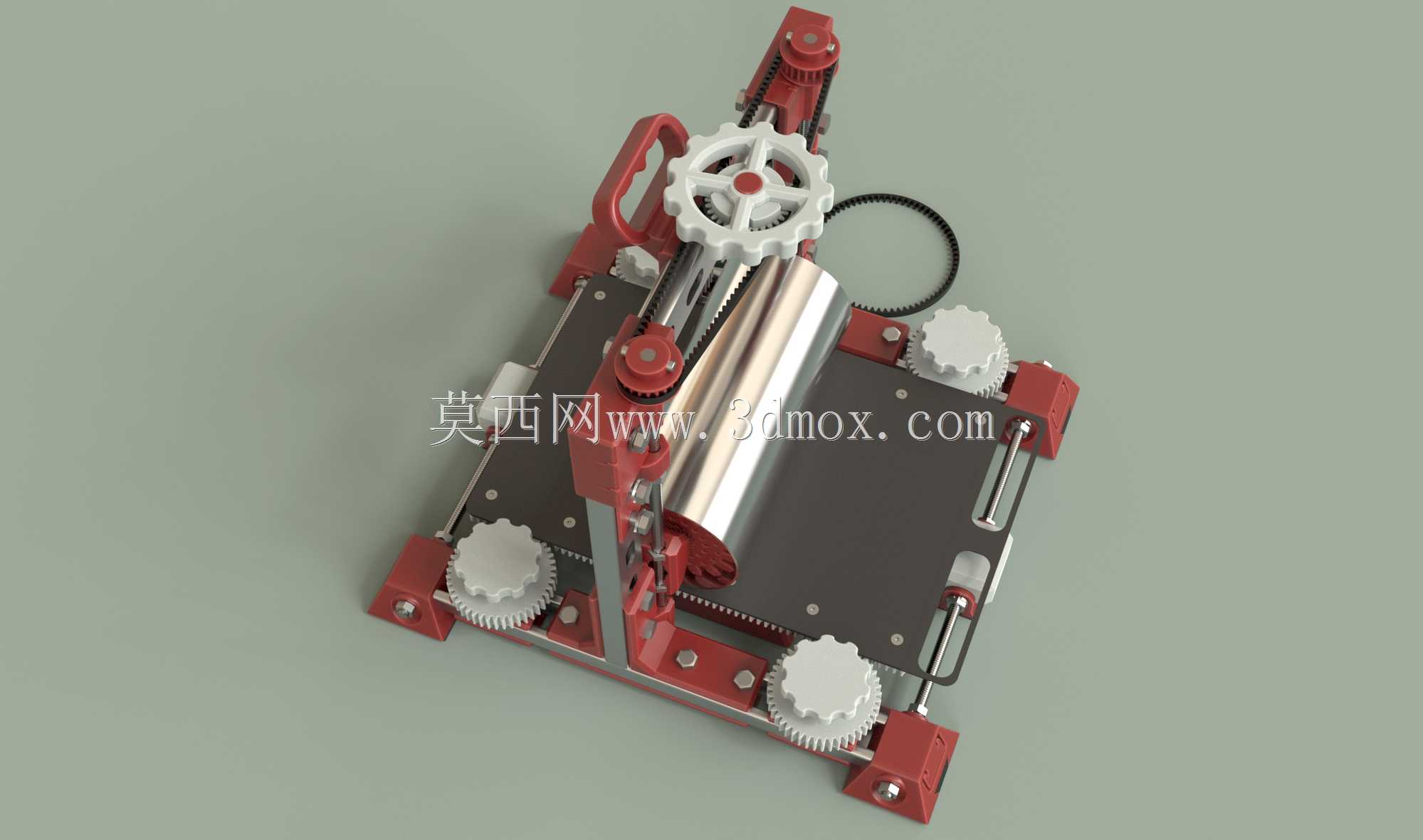

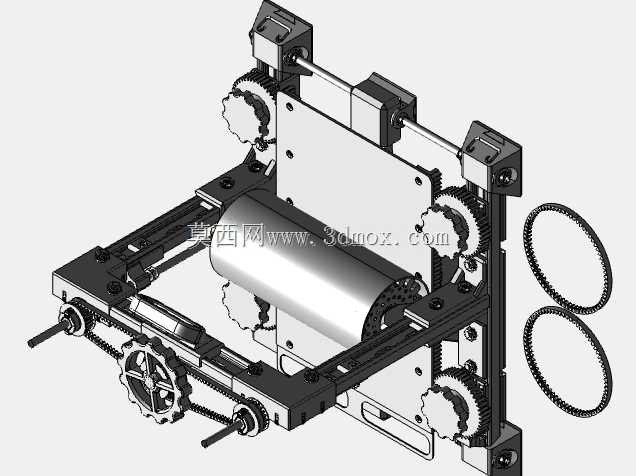

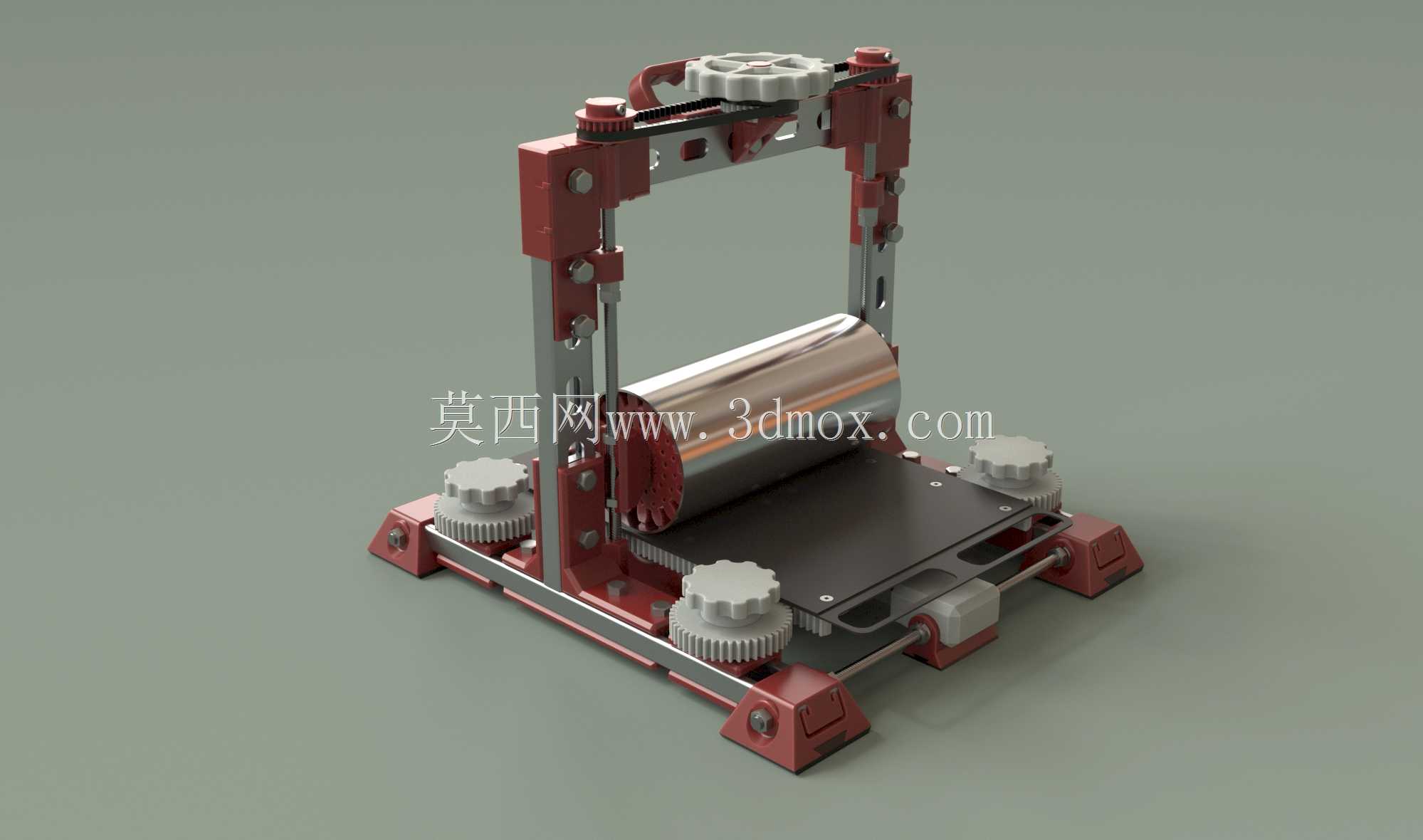

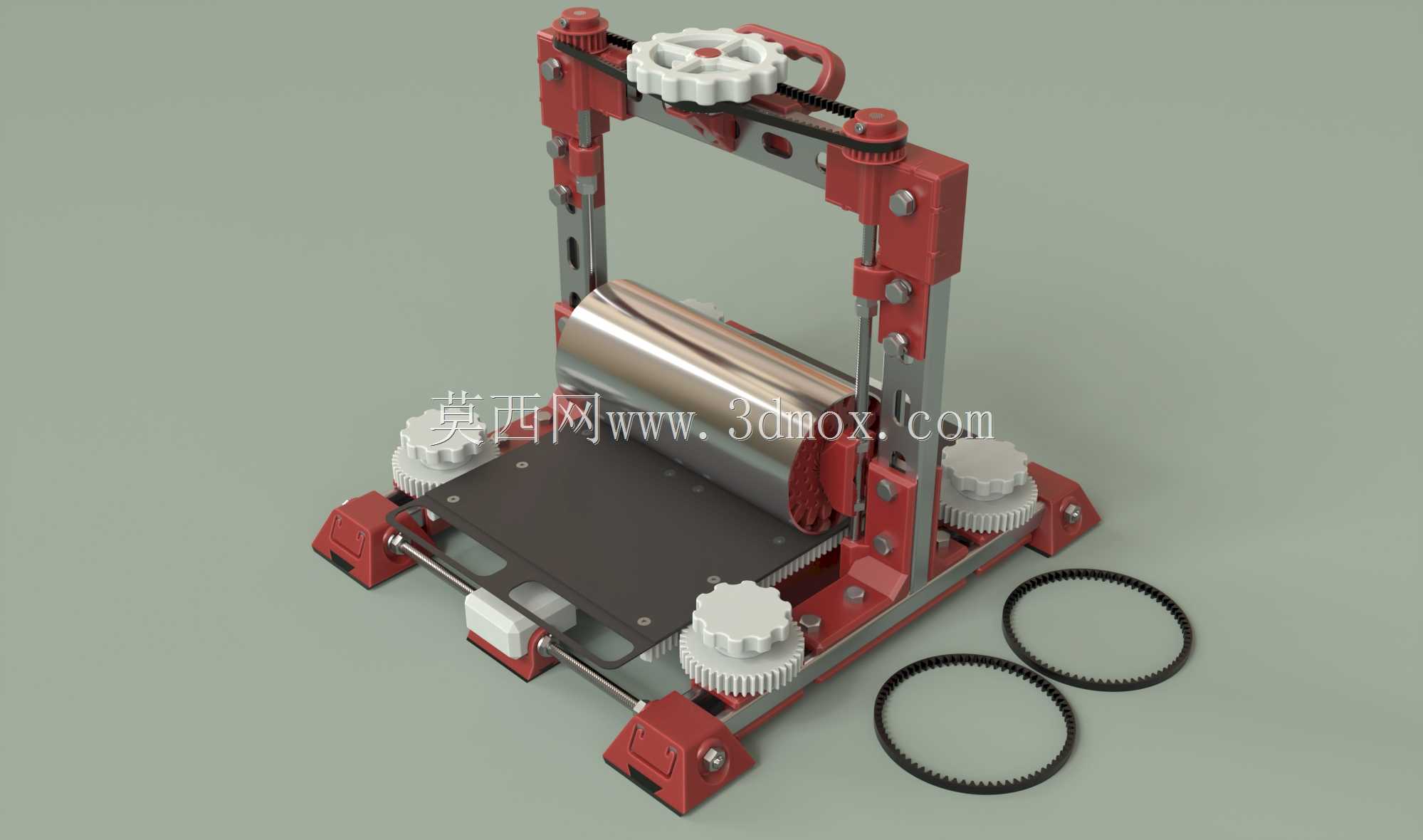

　　该机构主要面向小幅面特种印刷、打样设备的墨水涂布喷射工位，可适配柔性版、小型凹印试验线的涂墨环节，也可作为桌面型印刷实验平台的核心涂墨模块使用，替代传统固定式墨辊结构，解决小批量打样过程中墨层厚度调节不便、不同幅面基材适配性差的问题。从结构布局来看，整体采用双侧立式板架支撑结构，两侧红色喷涂的安装立板通过底部横向连接型材、顶部横梁组成刚性框架，立板上预留多组线性安装槽位，可根据实际涂布需求调整中间镀铬钢辊的安装高度，调整行程覆盖0-45mm区间，适配不同厚度的印刷基材走料间隙。顶部的白色调节手轮通过同步带传动结构连接两侧的升降调节丝杆，转动手轮时可同步驱动两侧安装座沿立板槽位上下移动，保证钢辊两端的升降位移偏差控制在0.02mm以内，避免钢辊倾斜导致的墨层涂布不均问题。钢辊采用4英寸抛光光导管材质，表面粗糙度达到Ra0.8以下，保证墨水在辊面均匀附着，不会出现局部积墨、流挂的问题，辊体两端采用标准深沟球轴承支撑，转动阻尼均匀，无卡滞、窜动问题，走料过程中辊面线速度可与基材输送速度保持1:1同步，避免擦花印刷面。

　　机构底部设置黑色安装平台，平台上预留M4沉头孔位，可直接固定墨路转接块、刮墨刀组件等附属配件，平台与立板之间通过M8内六角圆柱头螺钉锁紧，整体安装基准面平面度公差控制在0.05mm/m以内，保证各组件安装后无错位偏差。框架底部四个角位设置可调式支撑脚，可通过旋转支撑脚调整整机水平度，适配不同平整度的安装台面，支撑脚底部带防滑橡胶垫，设备运行时可减少振动传递，避免辊面出现抖动横纹。机构配套的同步带采用标准圆弧齿同步带，传动比准确，长期运行无松弛打滑问题，手轮位置带阻尼锁紧结构，调整到目标间隙后可锁紧手轮，避免设备运行过程中受振动影响出现间隙偏移。

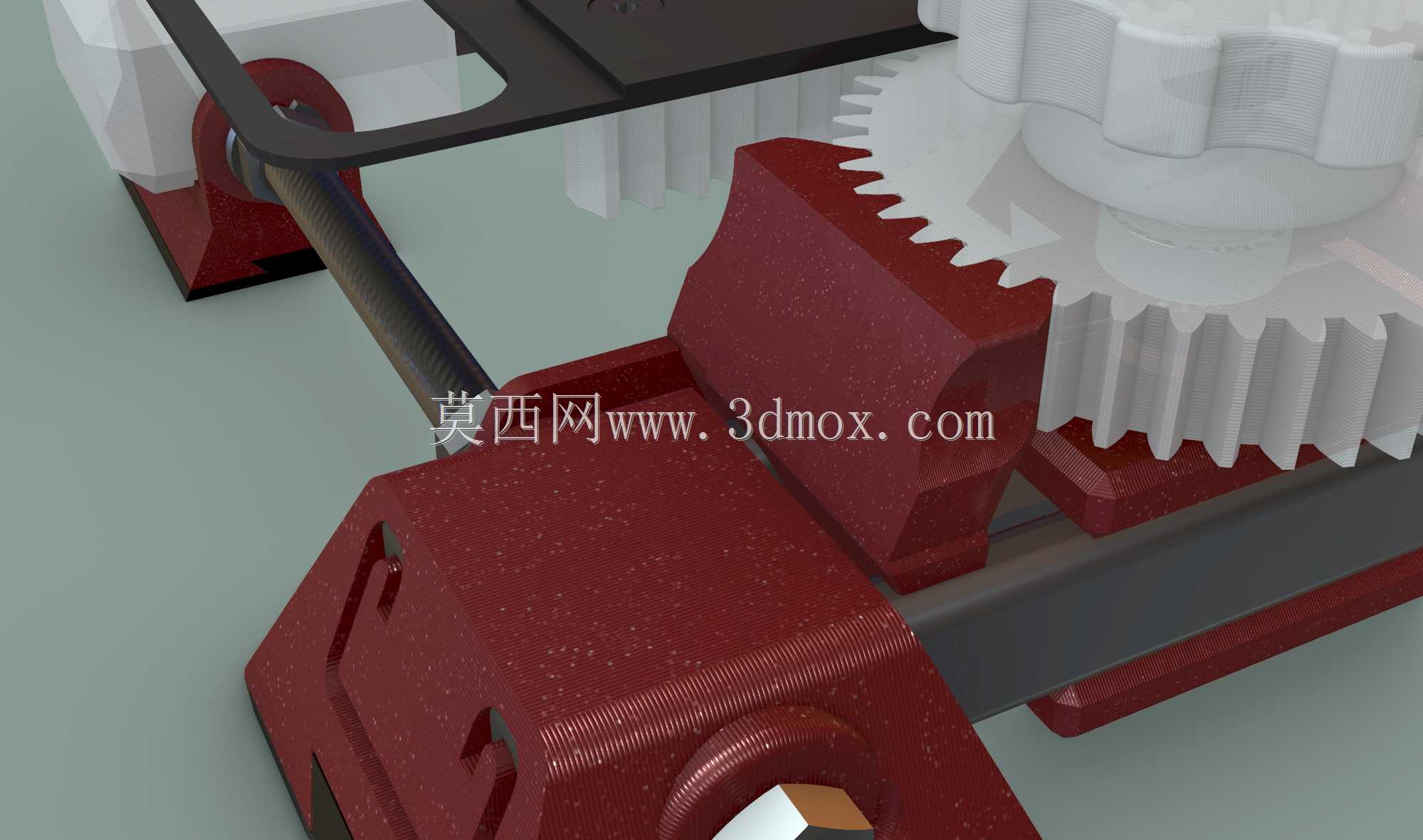

　　除了主钢辊的高度调节，机构底部还设置三个白色调节旋钮，分别对应刮墨刀压力、侧挡墨板位置、辊面轴向微调，可根据不同粘度的墨水特性调整涂布参数，适配水性墨水、溶剂型墨水等多种印刷耗材的涂布需求。从安装边界来看，整机横向安装宽度为320mm，纵向深度为240mm，整体高度为380mm，底部安装孔位间距为280mm*200mm，可直接安装在标准B25 unistrut型材搭建的设备机架上，不需要额外加工定制转接板，安装时仅需准备3/8英寸标准紧固件即可完成固定，适配现有桌面型印刷实验平台的安装尺寸，不需要对原有设备框架做大规模改造。

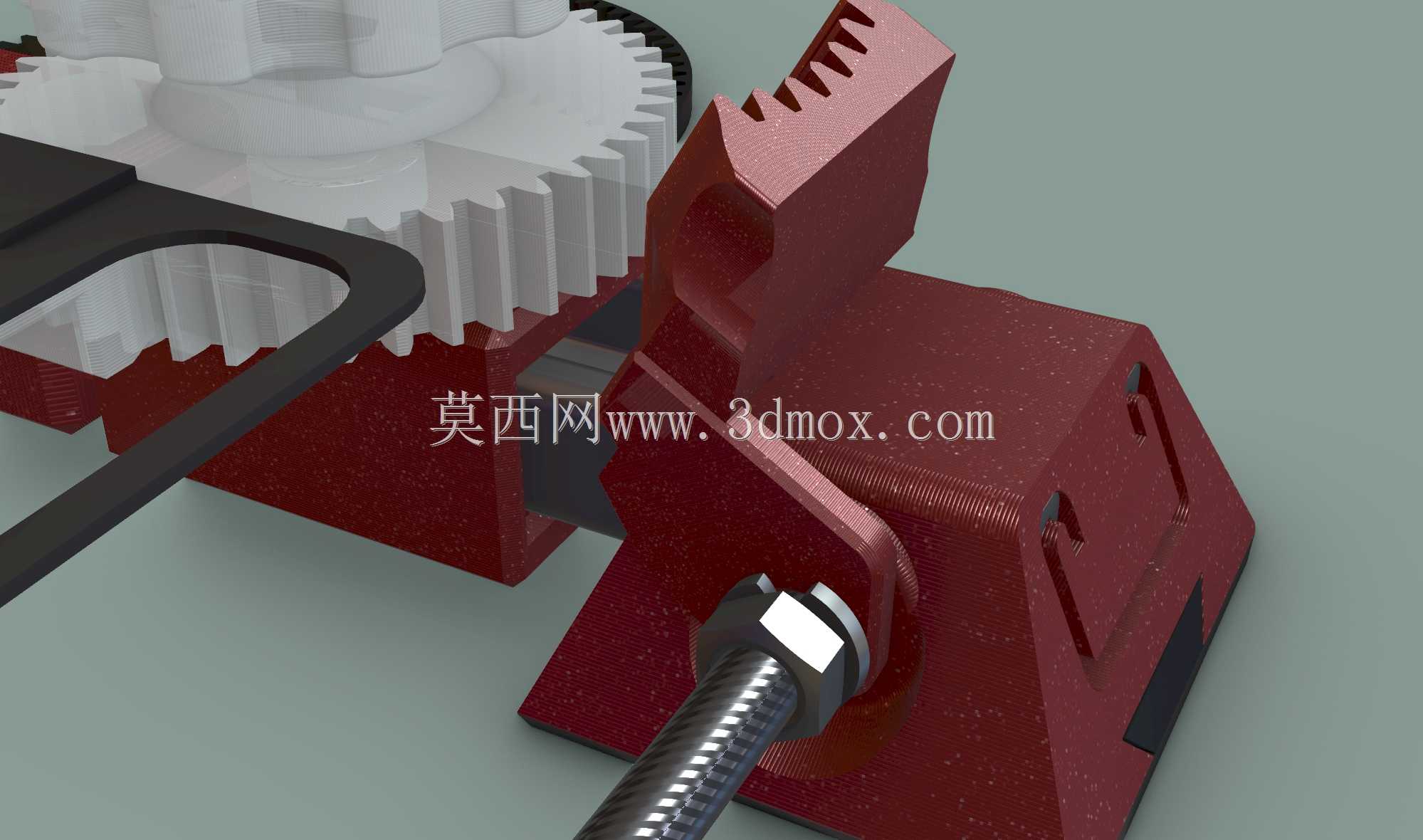

　　在实际应用场景中，该机构可独立作为小型涂布单元使用，搭配走料辊组、烘干组件即可组成完整的小幅面涂布打样线，也可嵌入现有印刷设备的涂墨工位，替换原有老化的涂墨机构，提升墨层厚度调节的便捷性。结构设计过程中充分考虑了拆装维护需求，所有连接紧固件均采用标准公制规格，日常维护更换同步带、轴承等易损件时不需要专用工具，可快速完成拆装，辊体表面做硬铬抛光处理，耐墨水腐蚀，长期使用不会出现锈点、镀层脱落问题，减少日常维护的工作量。两侧立板上的槽位采用激光切割加工，槽位边缘无毛刺，安装座滑动顺畅，不会出现卡滞问题，传动丝杆采用3/8英寸英制螺纹杆，搭配铜质螺母，传动磨损小，长期调节无间隙过大问题。
