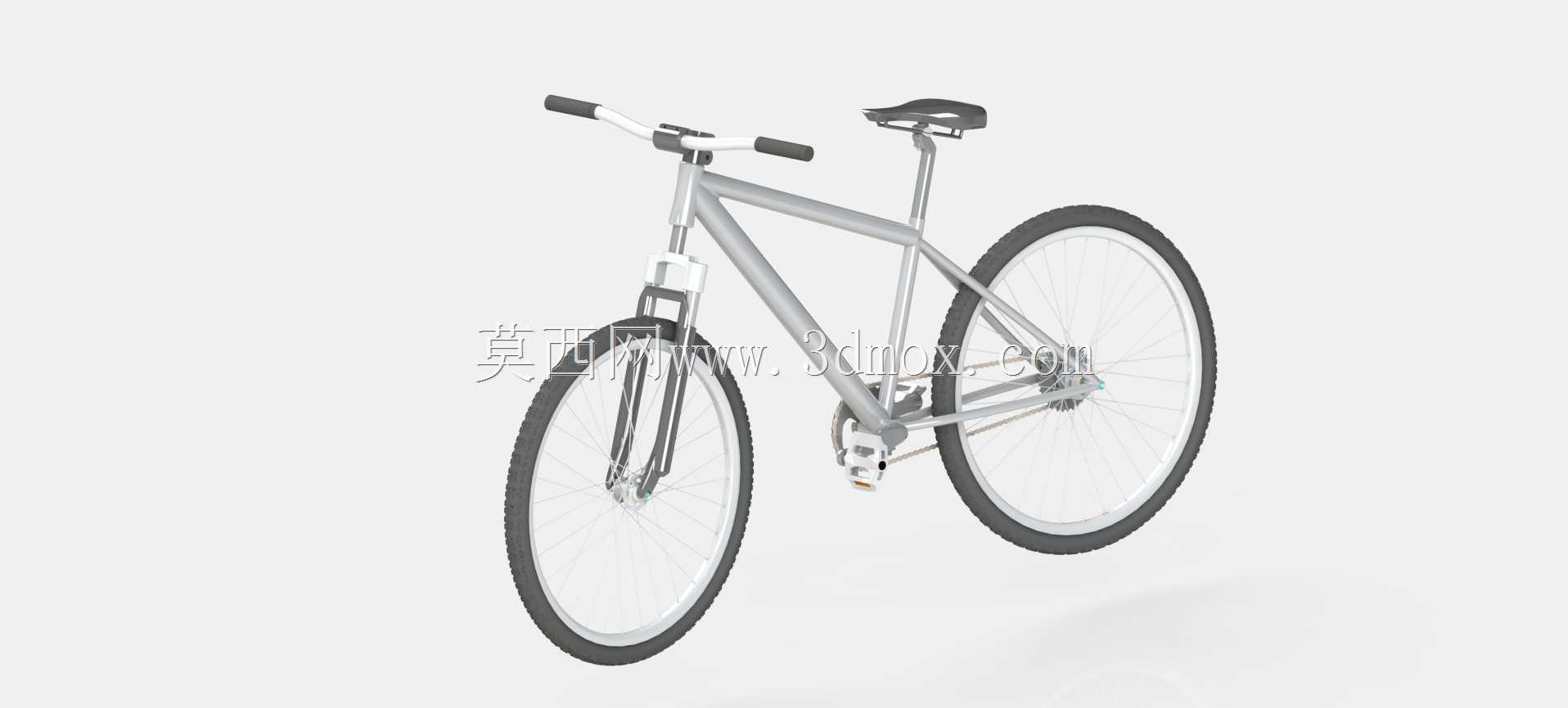

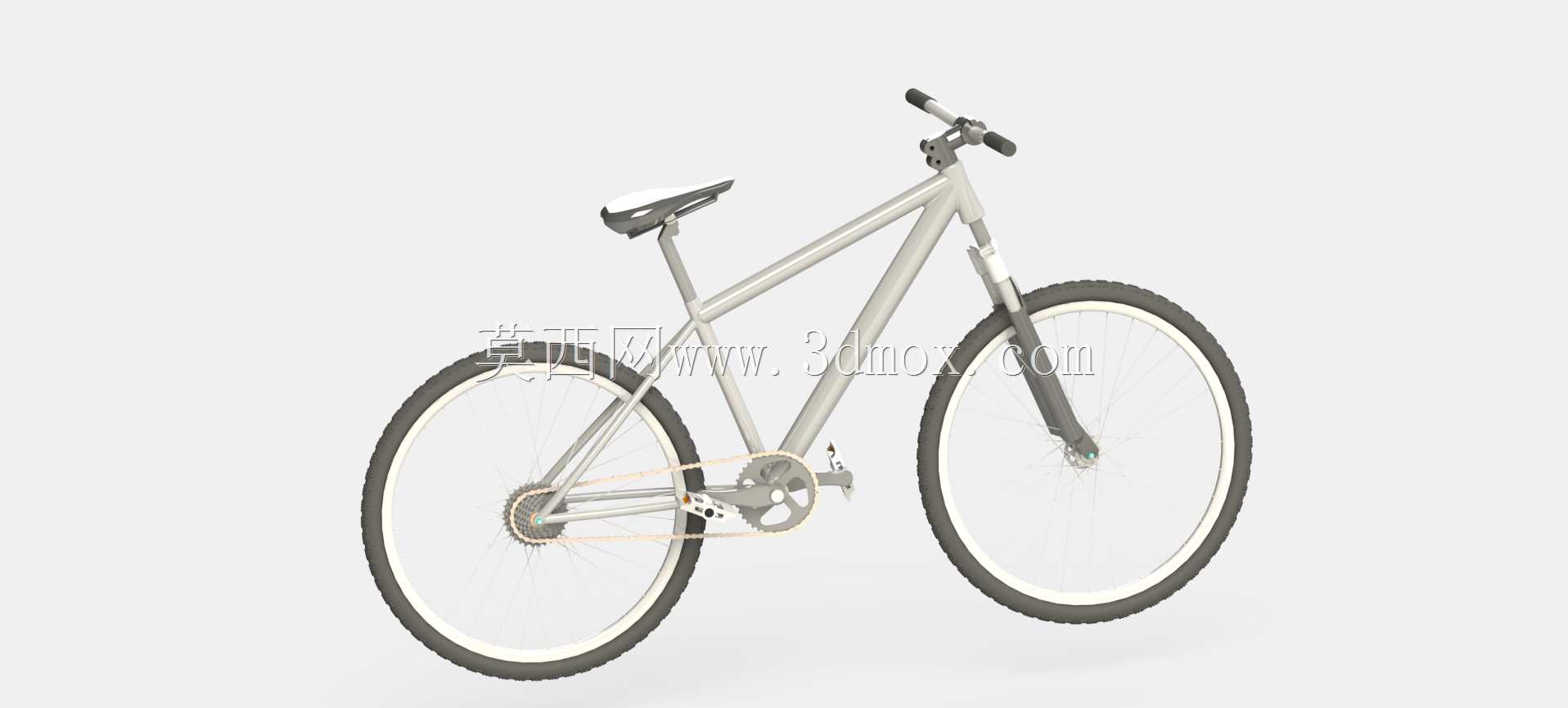

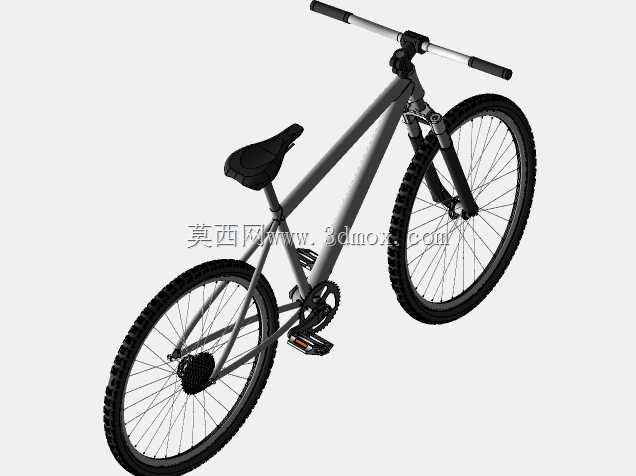

经典硬尾山地自行车整车结构三维设计

这款山地自行车的结构设计围绕非铺装路面骑行、日常通勤代步、校园教学实训三类核心场景展开，整体采用硬尾车架构型，相比软尾车型结构更简洁、传动效率更高，日常维护成本更低，能够适配城市铺装路面、郊野砂石路、轻度林道等多种骑行环境，既可以作为普通用户短途出行的代步工具，也能满足入门级骑行爱好者的轻度越野需求，同时完整的整车结构也可作为机械设计相关专业的教学演示载体，帮助学习者理解两轮代步工具的传动、转向、制动系统的配合逻辑。

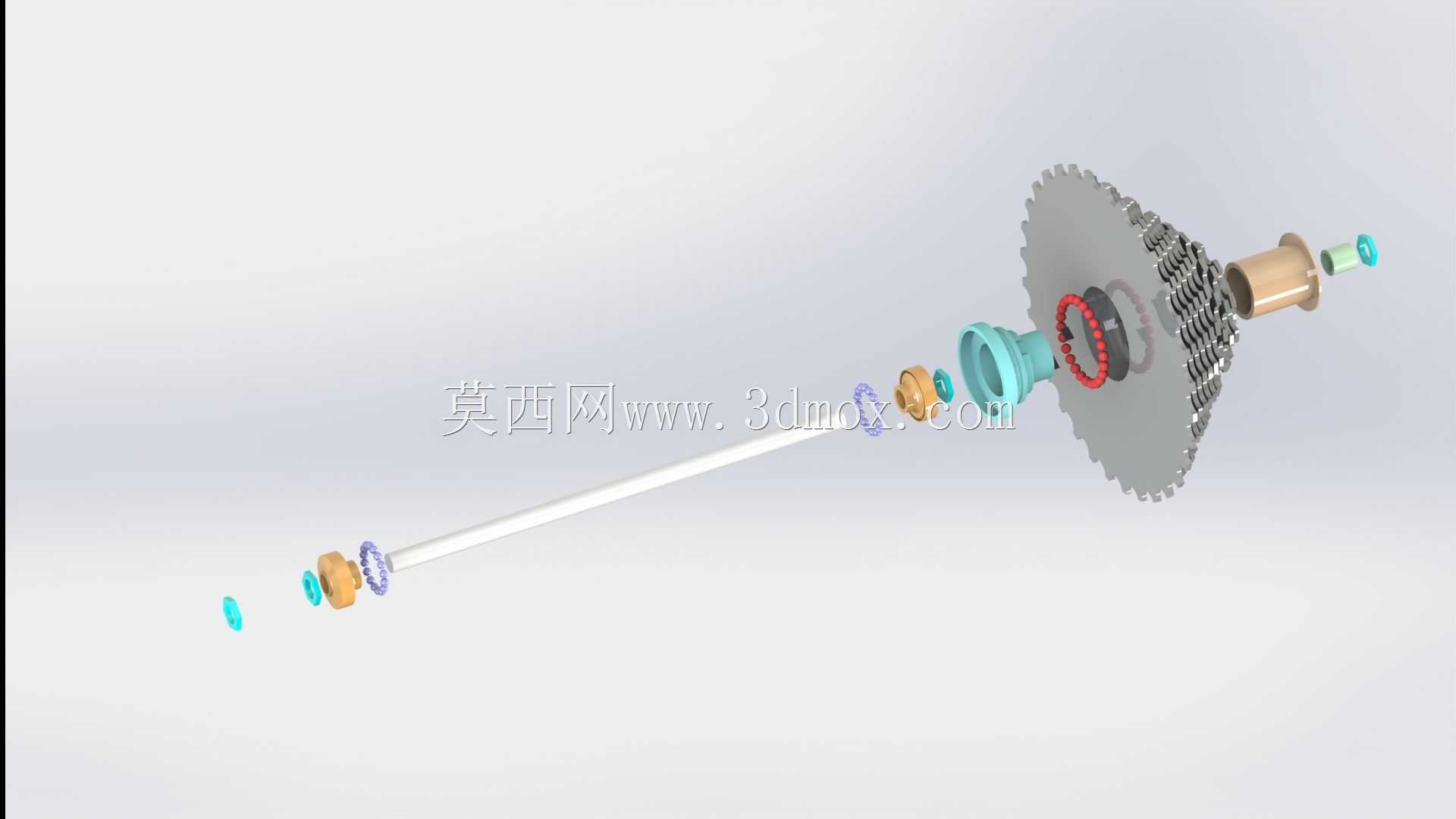

从功能特性来看，整车采用经典的钻石型车架几何，上管、下管、座管、后下叉、后上叉形成稳定的三角受力结构，骑行过程中路面传递的冲击载荷可以通过管材结构均匀分散，避免局部应力集中导致的车架变形。前叉采用避震前叉构型，能够过滤前轮接触路面凸起时产生的竖向冲击，降低骑行过程中手腕受到的震动反馈，提升非铺装路面骑行的操控稳定性。传动系统采用牙盘、链条、飞轮配合的链传动结构，通过脚踏输入的扭矩经过曲柄传递到牙盘，再通过链条传递到后轮飞轮，驱动整车前进，结构简单可靠，传动过程中的能量损耗较低，适合长距离骑行场景。转向系统通过把立、车把与前叉舵管的刚性连接，实现车把转动角度与前轮转向角度的同步，操控响应直接，没有多余的传动虚位。轮组采用标准山地车直径规格，轮胎表面带有防滑胎齿，在砂石、泥土路面能够提供足够的抓地力，避免骑行过程中出现侧滑问题。

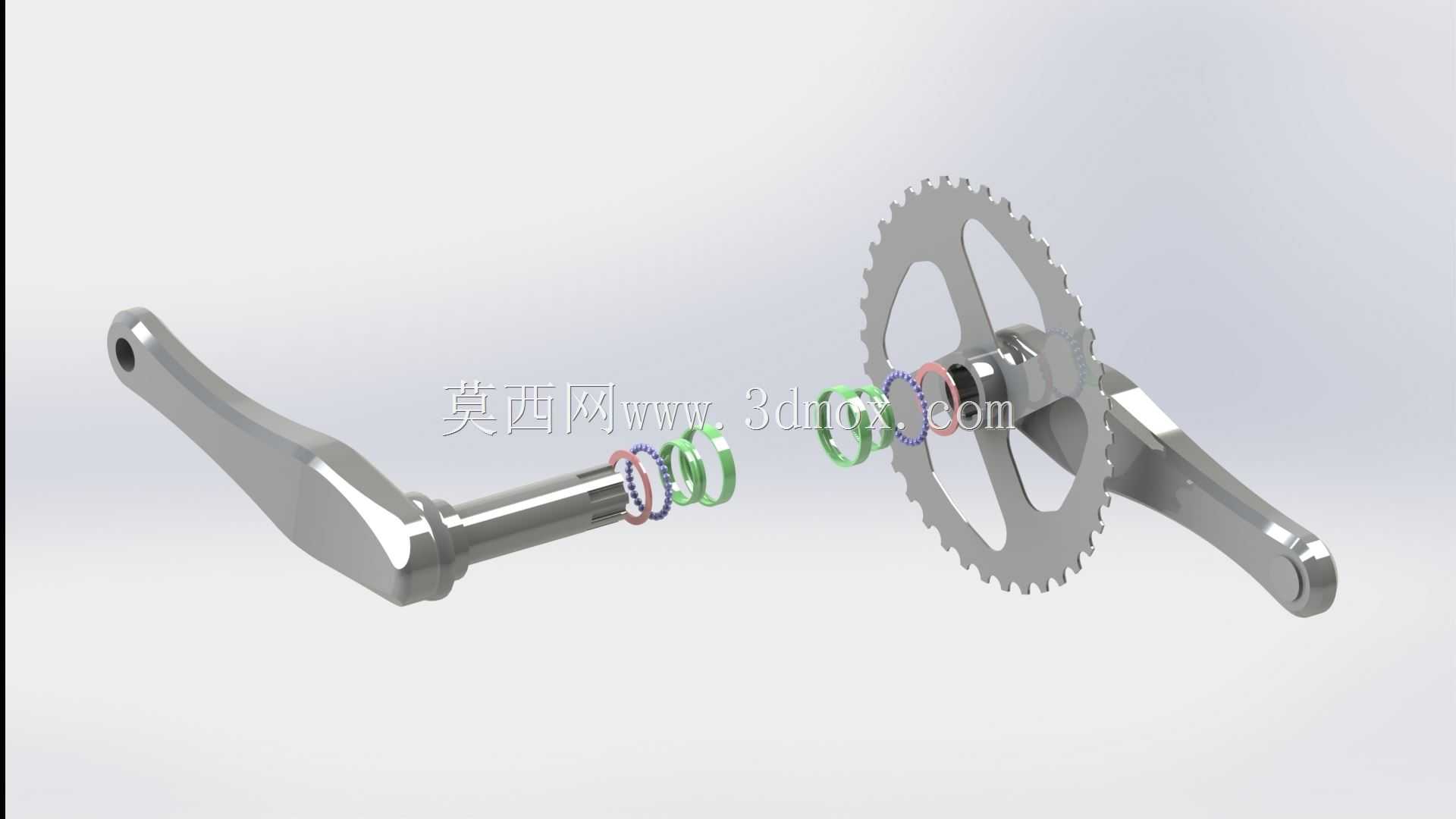

设计过程中优先考虑了结构的合理性与装配的便捷性，车架各管材的连接位置经过受力校核，五通部位作为传动系统的安装基准，加工精度要求最高，牙盘、中轴、曲柄的安装同轴度需要控制在合理公差范围内，避免骑行过程中出现链条蹭链、传动异响的问题。座管与车架座管采用间隙配合，用户可以根据自身身高、腿长调整坐垫高度，适配不同身高的骑行者，调整范围覆盖多数普通用户的身高区间。车把宽度经过优化，既能够保证越野骑行时的操控力矩，也不会因为宽度过大影响城市通勤时的穿行灵活性。刹车安装座预留了标准碟刹安装位，用户可以根据自身需求升级制动系统，不需要对车架进行额外的打孔改装。

安装边界方面，整车的横向宽度主要由车把宽度决定，纵向长度由前轮轴到后轮轴的轴距决定，竖向高度由车把、坐垫的可调高度范围决定，日常存放时占用的空间与常规26寸山地车一致，普通家用自行车停车架、电梯空间都能够轻松容纳。各部件的安装接口均采用行业通用标准规格，车把、把立、座管、轮组、传动部件都可以与市售同规格山地车配件通用互换，后期维护更换配件的成本较低，不需要定制特殊规格的替换零件。整车的重心位置设计在前后轮轴之间靠近五通的位置，骑行过程中重心分布均匀，无论是爬坡还是下坡都能够保持较好的车身稳定性，不会出现重心过于靠前导致翘尾、或者重心过于靠后导致前轮抓地力不足的问题。

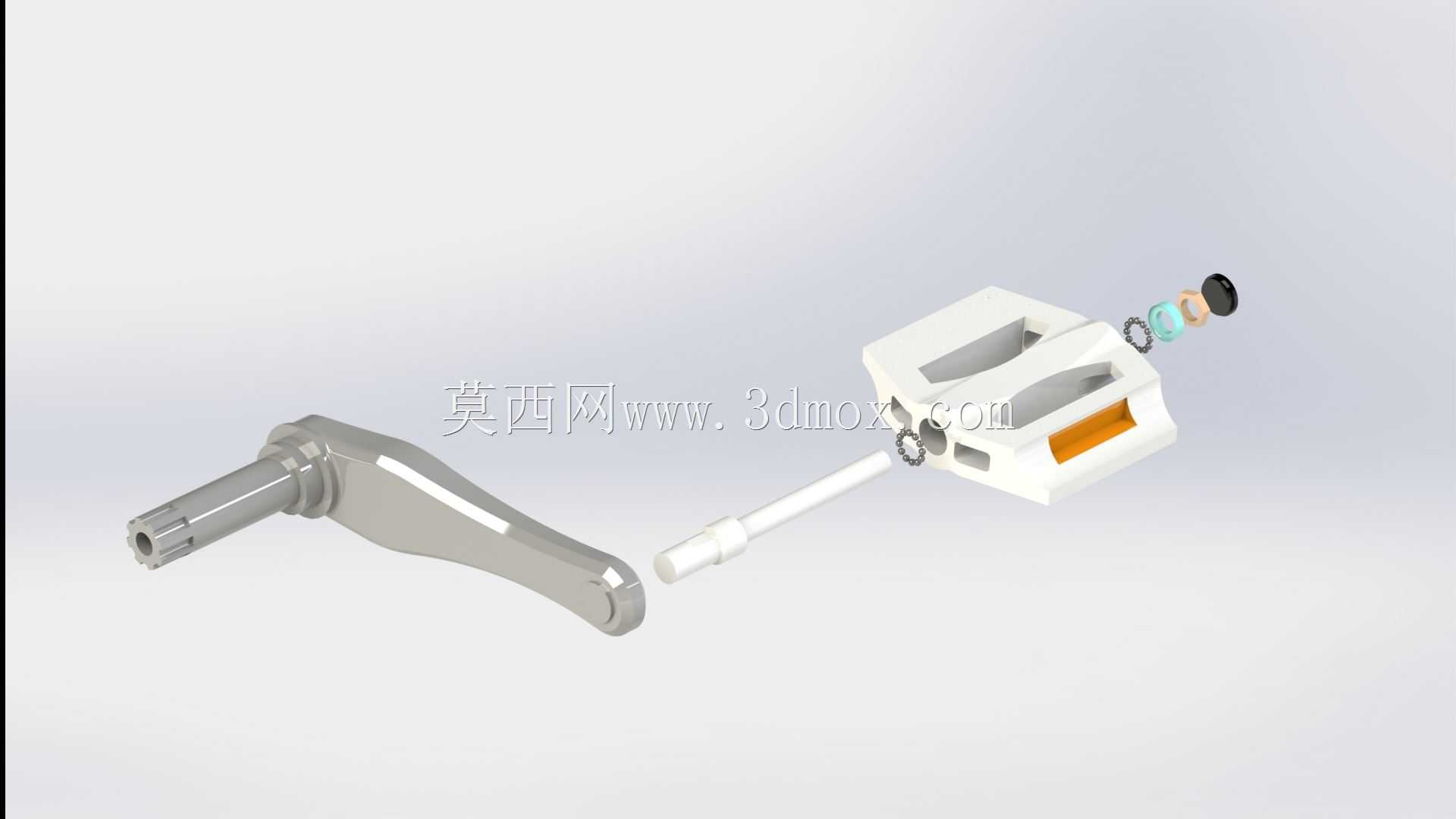

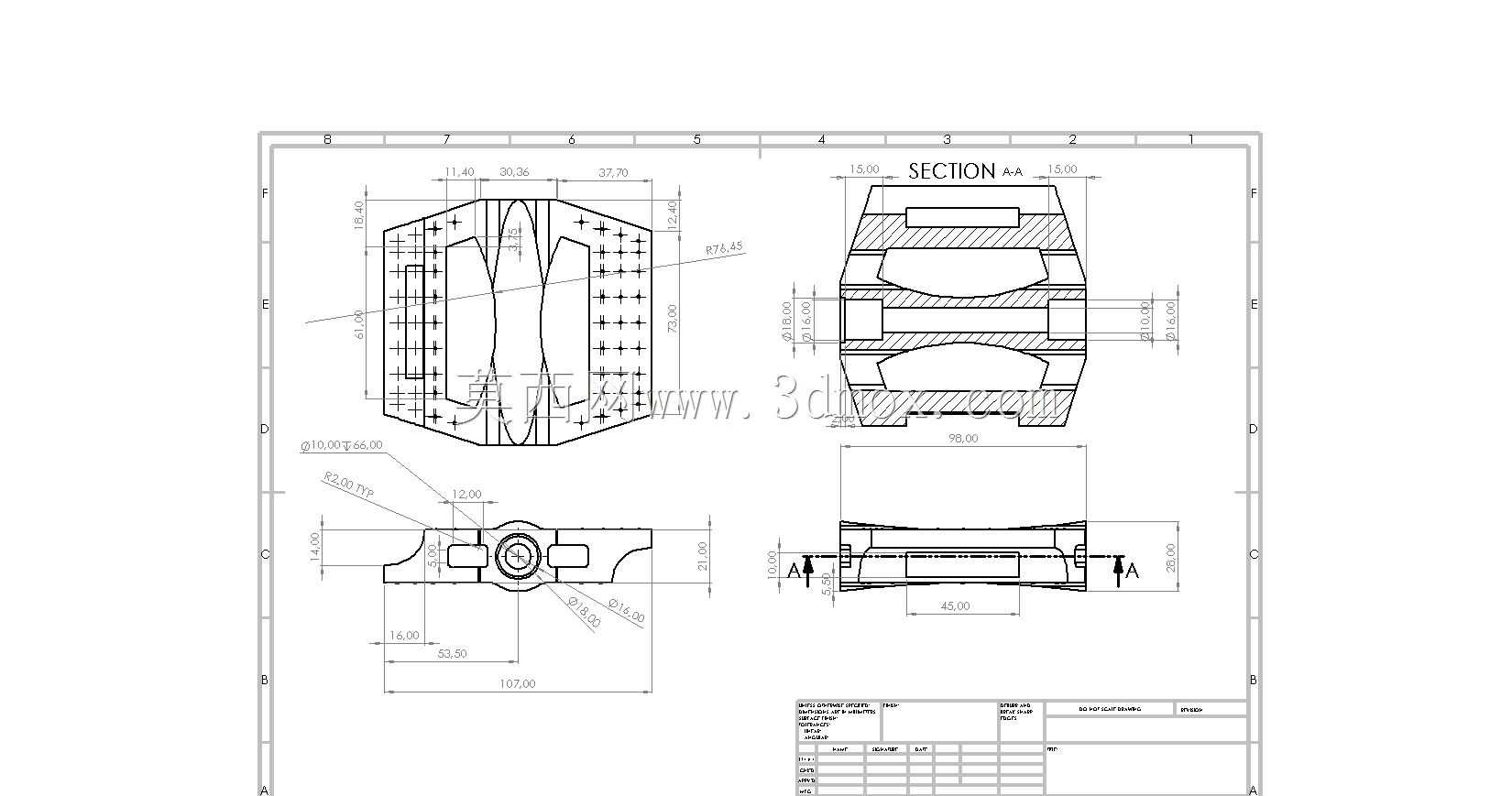

在结构细节处理上，后下叉的长度经过优化，既能够保证后轮的安装空间，也能缩短传动链条的长度，提升传动响应速度，同时避免骑行过程中脚后跟碰到后轴或者货架的问题。前叉的行程设定适配轻度越野场景，不会因为行程过长导致爬坡时泄力，也不会因为行程过短无法过滤路面的小幅冲击。坐垫采用窄型运动坐垫构型，能够减少骑行过程中大腿内侧与坐垫的摩擦，提升长距离骑行的舒适度，同时坐垫底部的导轨采用标准安装规格，可以根据用户的骑行习惯调整坐垫的前后位置与俯仰角度。脚踏采用平踏结构，抓脚力足够，日常通勤时不需要搭配专用锁鞋，使用门槛更低，适合普通用户的日常使用需求。
