传统几何钢制公路自行车车架结构设计

在公路自行车的整车结构体系中，车架作为核心承载基体，直接决定了骑行过程中的力传递效率、操控响应特性以及长期使用的结构可靠性，这款采用传统几何构型的钢制公路车车架组，正是面向日常通勤、中短途休闲骑行以及入门级公路竞速场景开发的承载结构。从实际应用场景来看，这类钢制车架凭借钢材本身优异的金属疲劳抗性与形变吸能特性，能够很好地适配城乡铺装路面的细碎颠簸传导，相比轻量化的碳纤维或铝合金车架，在长期高频使用场景下的结构冗余度更高，即便出现轻微的磕碰形变，也可通过金属校正工艺完成修复，大幅降低了使用维护成本，尤其适合日常高频通勤代步、骑行入门爱好者练习以及非专业级别的休闲骑游活动使用。

从结构功能特性来看，这款车架的五通位置采用BB386规格设计，该规格的五通结构拥有更宽的安装跨距，能够为牙盘驱动系统提供更充足的支撑刚度，在骑行者发力踩踏时，五通位置的结构形变量可控制在极低范围内，保证腿部踩踏的动力能够尽可能高效地传递至后轮传动系统，减少动力损耗。同时车架预留了可调整的几何设计余量，设计阶段就考虑到不同身高、臂长以及骑行习惯用户的适配需求，可通过调整碗组垫圈厚度、座管插入深度、把立长度等配件参数，在基础几何框架内微调骑行姿态，让不同身形的使用者都能找到合适的骑行伸展角度，避免长期固定姿态骑行造成的运动损伤。

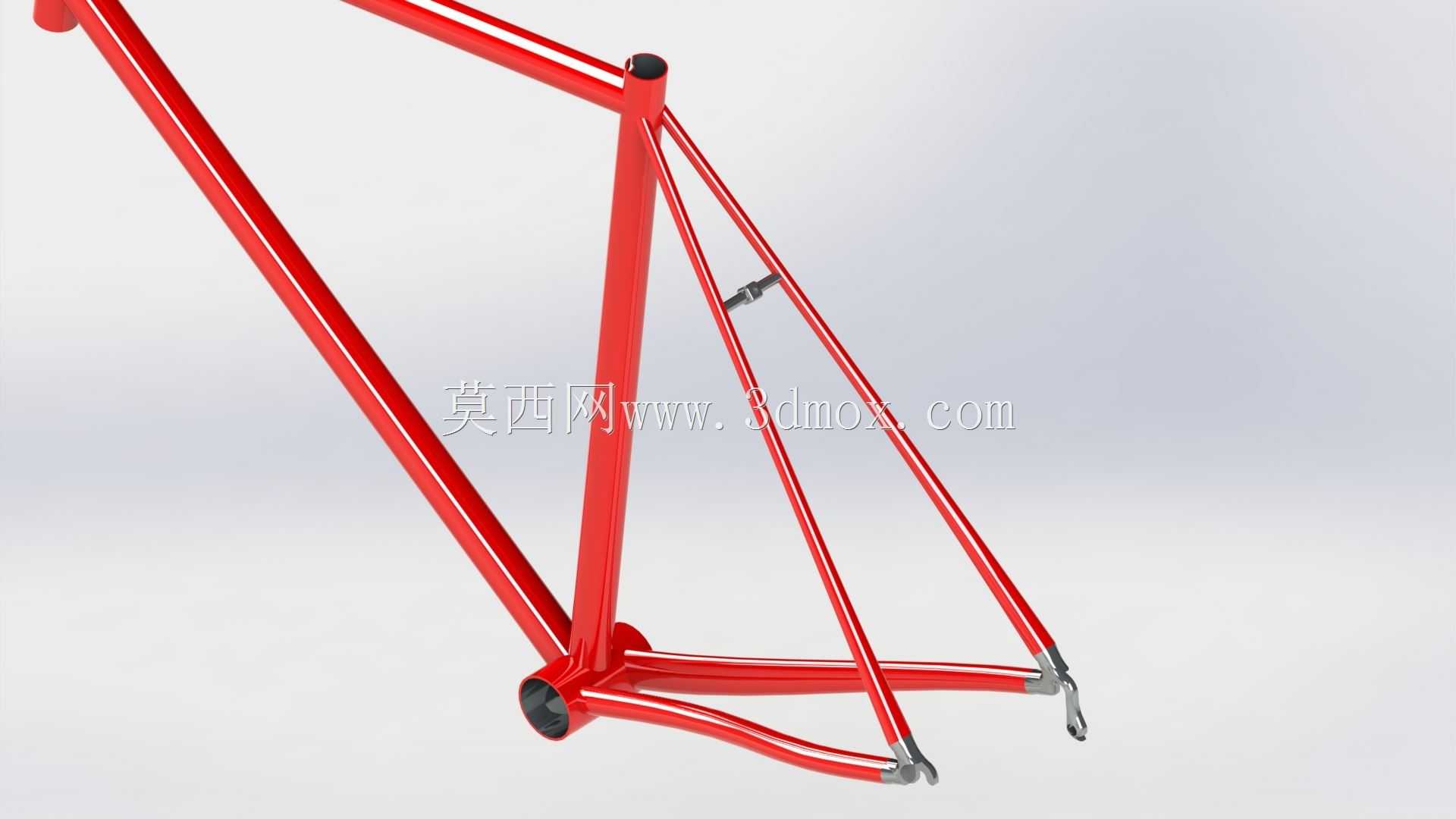

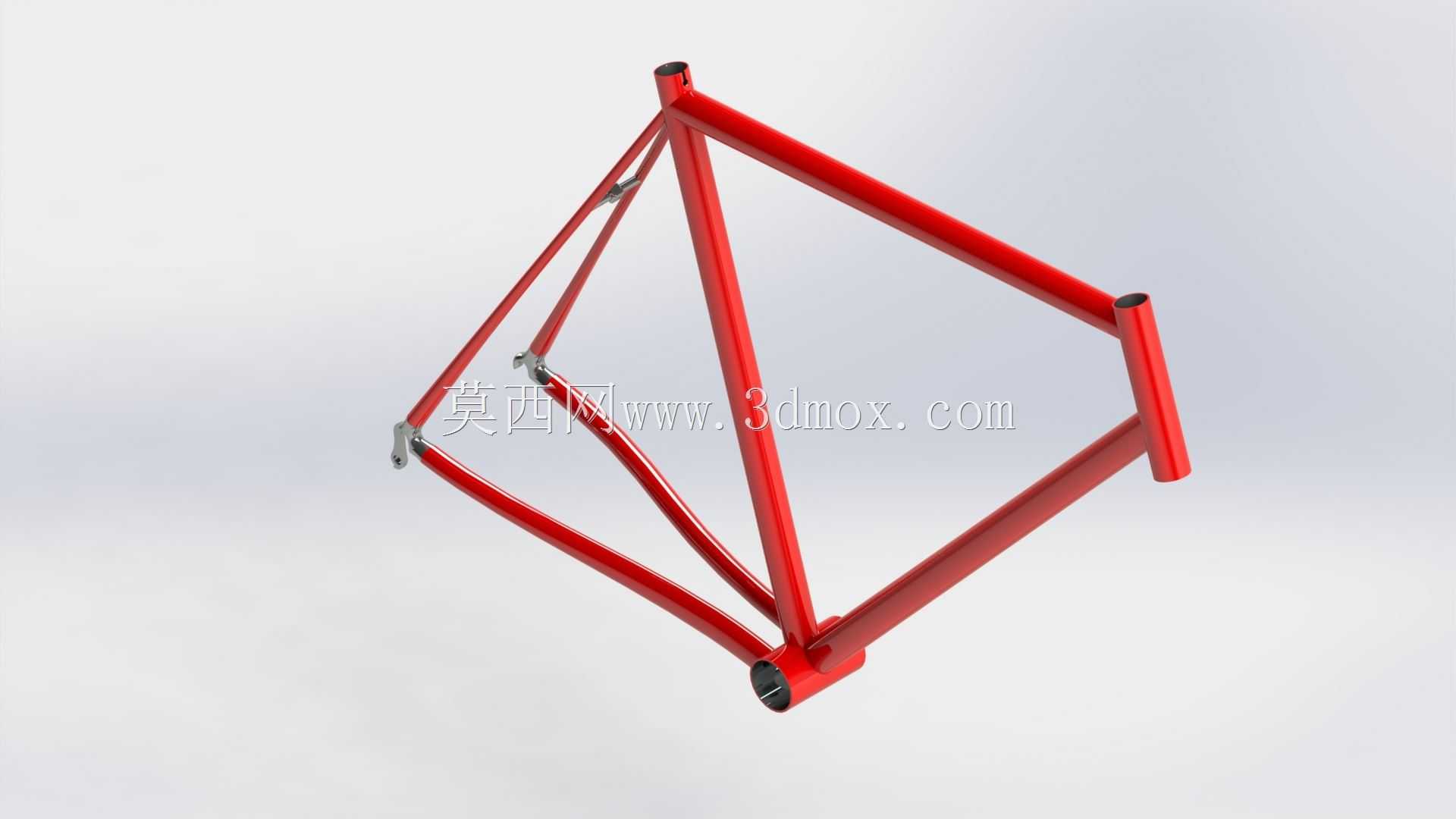

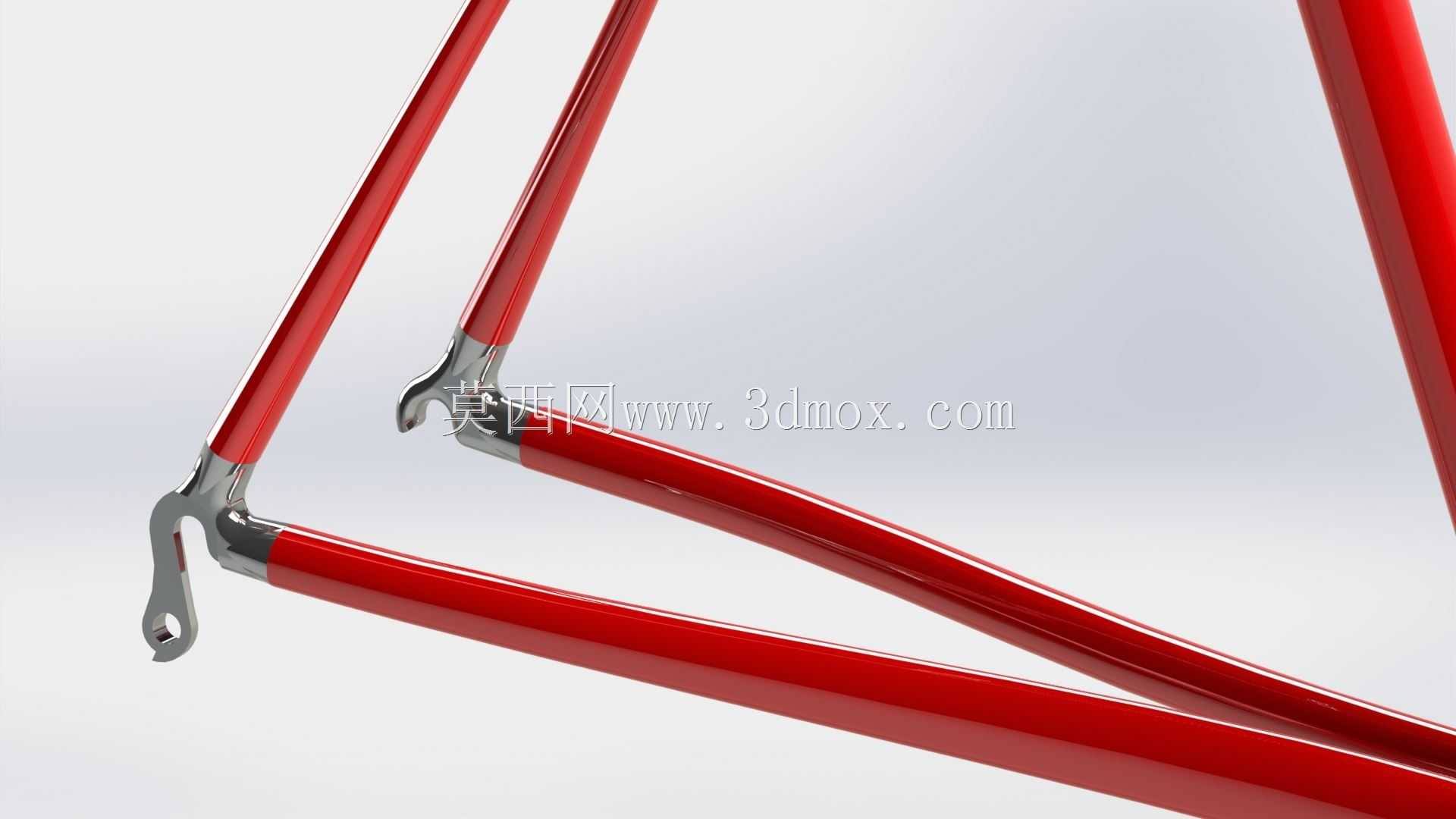

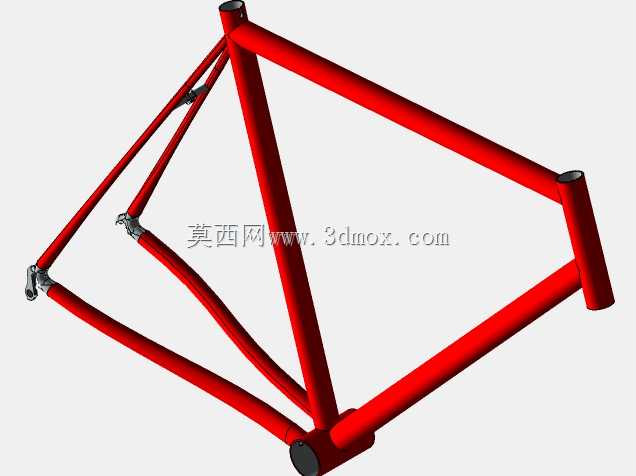

在设计思路的落地层面，这款车架采用经典的菱形双三角结构构型，上管、下管、座管、后上叉、后下叉共同构成闭合的受力传力路径，当骑行过程中前轮受到路面冲击时，冲击力可通过前叉传递至头管位置，再沿上管、下管分别分散至座管与五通区域，最终通过后轮结构完成力的卸荷；而踩踏发力时的扭矩载荷，则会通过五通节点沿下管、后下叉传递至后轮轴位置，整个传力路径的管材管径、壁厚都经过受力仿真优化，在保证整体结构强度满足ISO自行车安全标准的前提下，尽可能削减非受力区域的材料冗余，平衡钢制车架的重量与刚性表现。管材之间的连接位置采用平滑的焊接过渡处理，避免应力集中点的出现，提升车架的长期抗疲劳寿命，头管位置预留了标准口径的碗组安装位，可兼容市面上主流的外置、半内置碗组配件，座管位置采用标准圆形座管口径，方便用户根据自身需求更换不同后飘角度、不同材质的座管配件，后叉端采用标准开档尺寸设计，可适配主流的公路车花鼓规格，无需额外改装即可完成轮组的安装替换。

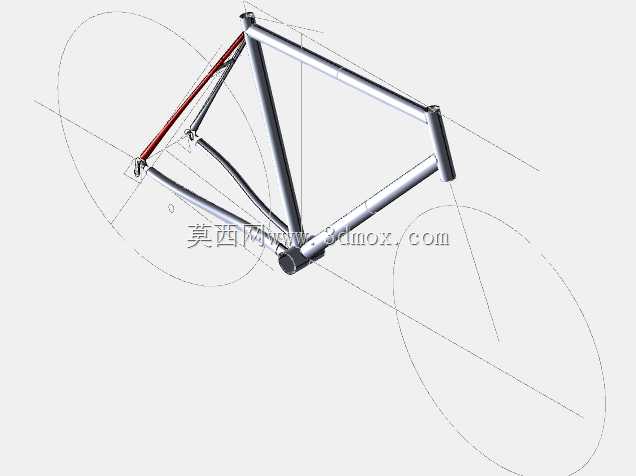

从安装边界与尺寸适配角度来看，这款车架的头管角度、座管角度、后下叉长度、轮距参数都遵循传统公路车的几何设定，能够兼容700C规格的标准公路车轮组，轮胎安装间隙可支持最大28C宽度的外胎使用，满足不同路况下的轮胎选型需求。车架的走线位置预留了变速、刹车线管的安装通道，可支持机械变速、圈刹系统的安装，也可通过适配配件兼容电子变速、油压碟刹系统的升级需求，五通位置的BB386规格可兼容多种规格的牙盘曲柄组，用户可根据自身的踩踏习惯选择不同腿长的曲柄配件。在实际装配过程中，需要注意各安装位的配合公差，碗组、中轴安装时需使用专用工具压装到位，避免出现配合松动造成的异响或结构磨损，后叉端安装轮组时需保证两侧开档的对称度，避免轮组安装偏斜造成的骑行偏摆问题。整体来看，这款钢制车架在结构设计上兼顾了传统钢架的骑乘质感与现代公路车的安装兼容性，既保留了钢材特有的路感反馈特性，又通过标准化的接口设计提升了配件适配的灵活度，能够满足多数入门级公路车组装、老旧钢架替换的实际使用需求。
