环形多灯珠车辆警示尾灯结构设计

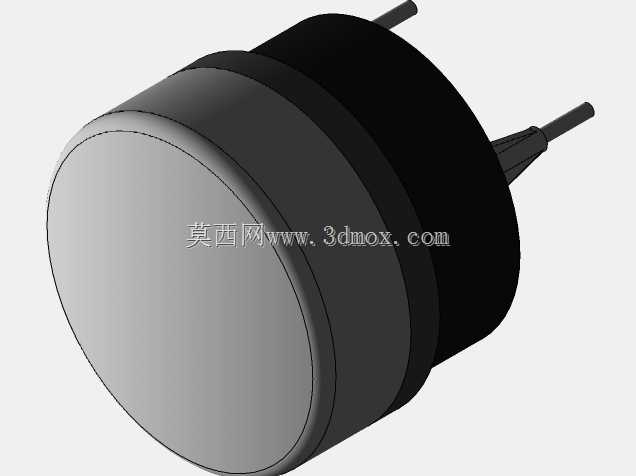

　　这款环形结构的尾灯，主要适配拖挂类车辆、中大型营运客车的尾部警示需求，在实际道路行驶场景中承担着车辆位置示廓、制动状态提示、危险工况警示的核心作用，区别于传统平面排布的尾灯结构，其环形发光面的设计能够覆盖更大的侧向可视角度，即便在相邻车道车辆与本车形成小角度夹角的场景下，也能清晰捕捉到灯光信号，大幅降低低速跟车、变道、临时停靠时的追尾剐蹭风险。从结构设计逻辑来看，整个尾灯采用分层嵌套的装配思路，最外层是高透抗冲击的PC材质灯罩，表面做了微棱晶光学扩散处理，既可以将内部灯珠的点光源均匀打散，避免局部亮斑造成后车驾驶员眩目，也能抵御行驶过程中飞溅的碎石、雨水侵蚀，灯罩边缘做了圆弧过渡的密封止口，和后部黑色底座装配时可以通过压紧橡胶密封圈实现IP67级的防护能力，满足雨天、扬尘路段的长期使用要求。

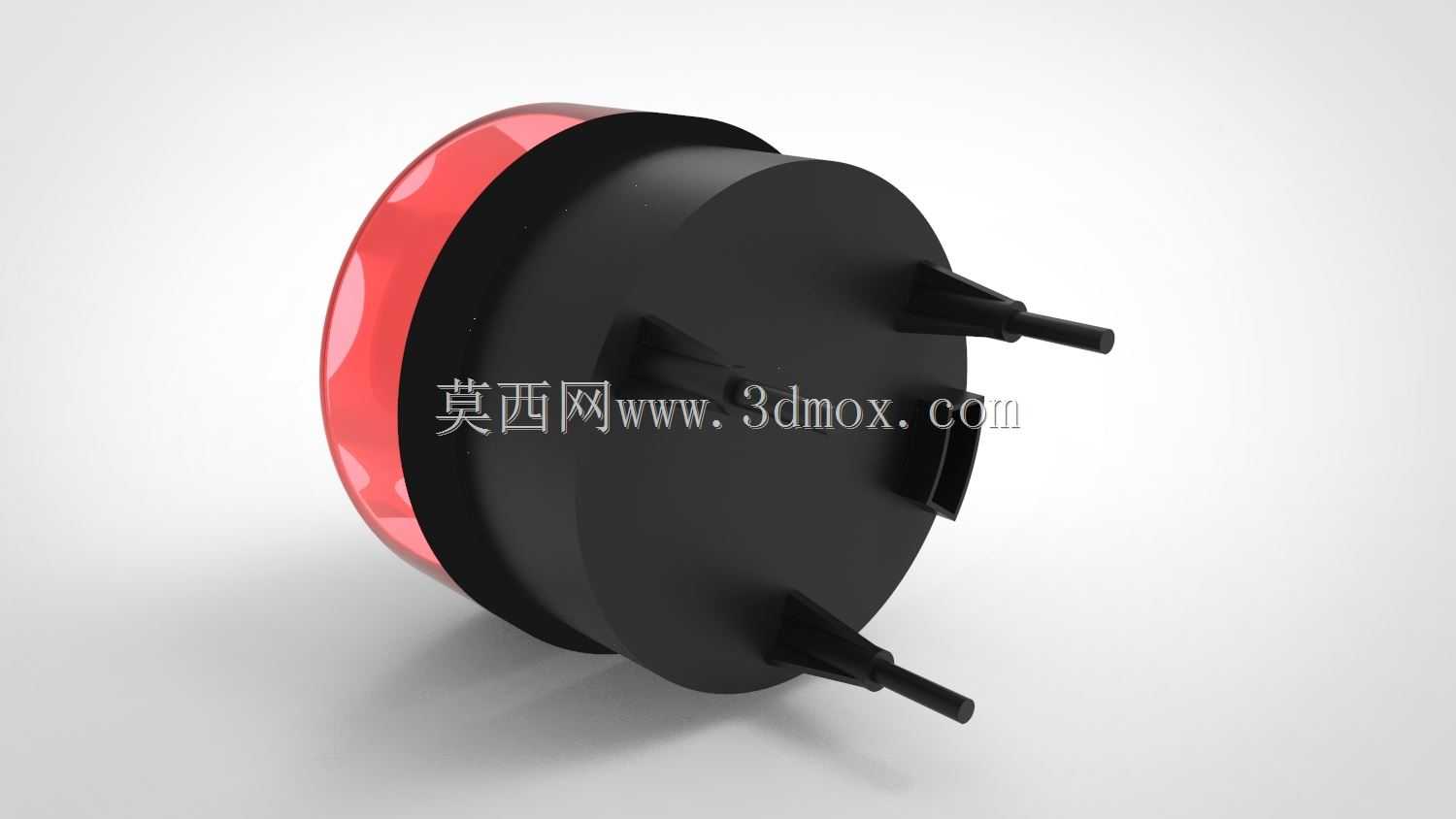

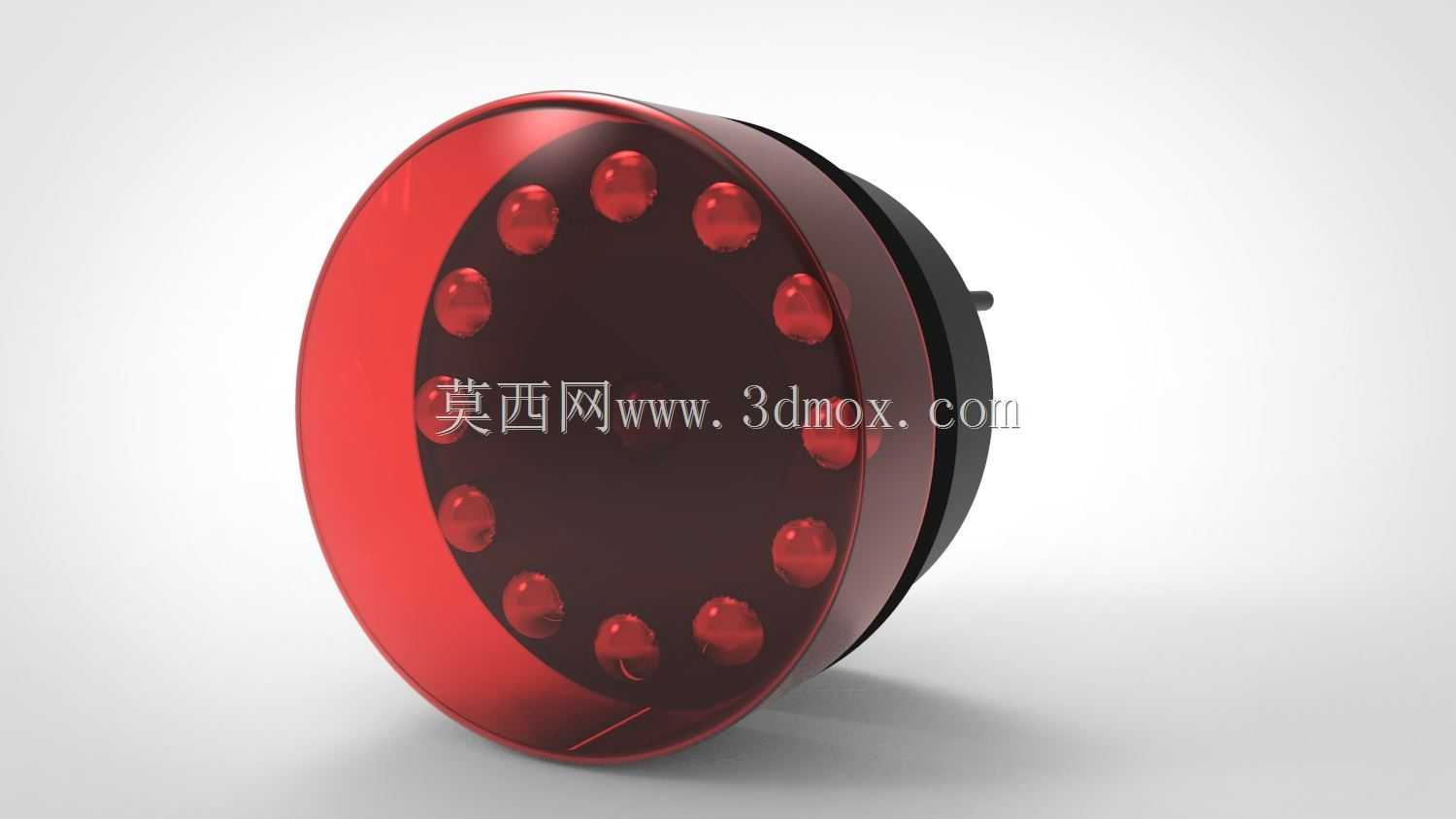

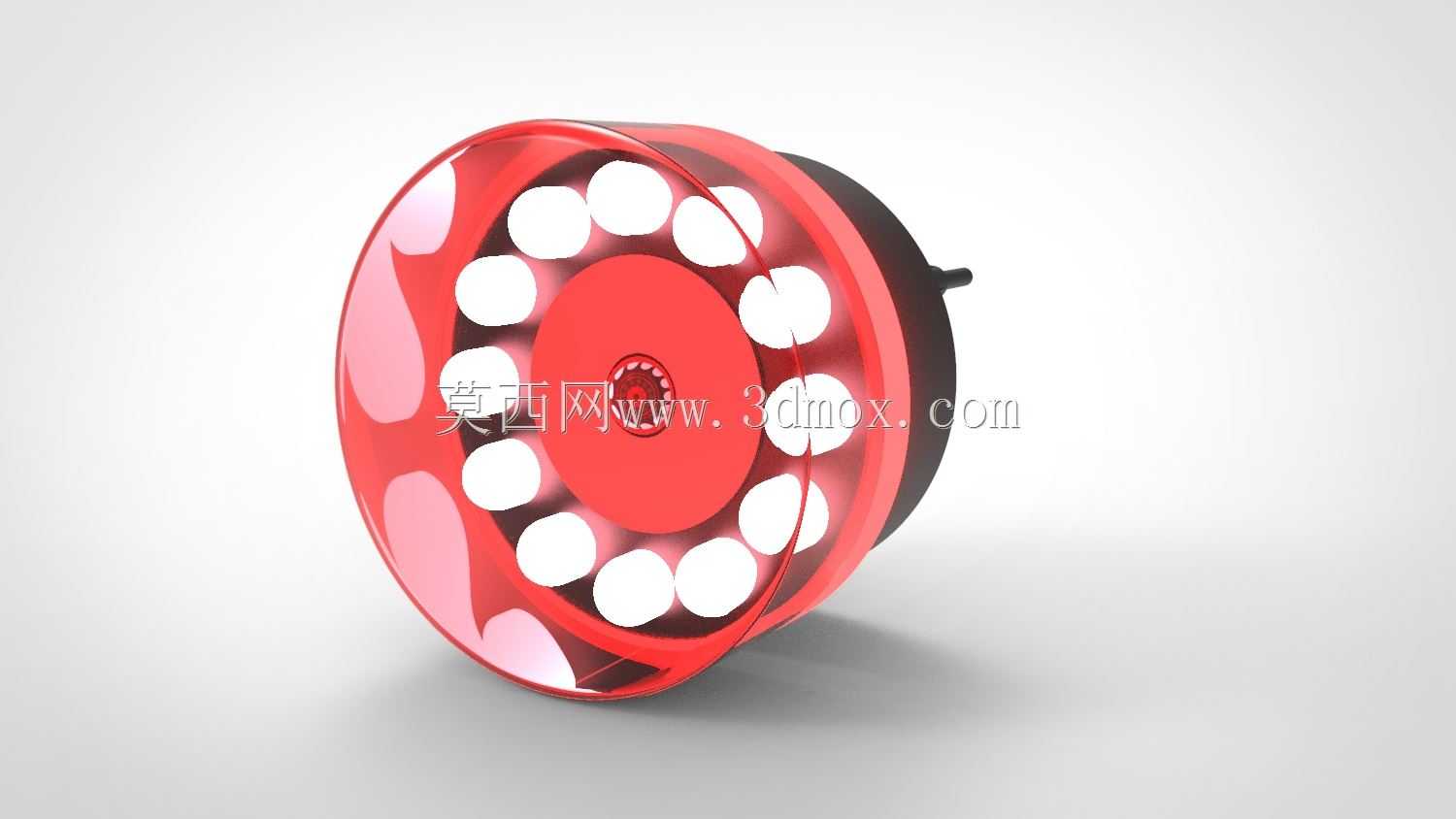

　　中间的发光单元采用环形等距排布的12颗高亮LED灯珠，每颗灯珠背后都设计了独立的抛物面反光碗，能够将灯珠发出的光线向预设的照射角度汇聚，避免光线无效散射造成功耗浪费，中心区域的红色装饰盖板既可以遮挡内部的走线与驱动电路板，也能在灯组未点亮时形成统一的视觉整体性，不会露出内部杂乱的结构件。后部的安装底座采用ABS加玻纤的增强材质，兼顾结构强度与轻量化表现，底座侧面预留了快插式的接线端口，安装时不需要额外破线，直接和车辆原有尾灯线束对插即可完成电路连接，底座背部设计了三个呈等边三角形分布的安装螺柱，能够适配多数商用车、拖车尾部的标准安装孔位，安装边界控制在直径140mm、厚度65mm的圆柱空间内，不会超出车辆尾部的外廓尺寸限制，也不会和尾部的其他外挂部件产生装配干涉。

　　在功能适配层面，这款尾灯可以通过不同的引脚接线实现多模式切换，日常行驶时接通低亮度档位作为示宽灯使用，制动时接通高亮度档位提示后车减速，开启双闪时则控制所有灯珠以固定频率闪烁，传递危险警示信号，内部的驱动电路板集成了过流、反接保护模块，即便车辆电路出现瞬时电压波动或者接线时正负极反接，也不会烧毁灯珠，大幅降低后期维护更换的频率。考虑到拖挂类车辆经常会在无专用维修站点的户外场景使用，整个灯组的结构做了最大化的免维护设计，灯罩和底座采用卡扣加密封胶的双重固定方式，非破坏性拆解无法打开，避免长期使用后密封失效导致的内部起雾、进水问题，灯珠选用额定工作寿命超过3万小时的车用级LED元件，正常使用场景下基本可以做到和车辆同生命周期，不需要中途更换光源。

　　在建模过程中，所有的装配止口、螺柱位置、接线端口尺寸都严格参照车用灯具的通用安装规范做了参数化设计，每一个配合面都预留了合理的公差间隙，既不会因为间隙过大造成装配后松动晃动，也不会因为间隙过小导致装配时出现卡扣断裂、密封件压合过度的问题，灯珠的排布角度经过反复调整，确保在水平方向±60度、垂直方向±15度的可视范围内都能达到国标要求的发光强度，不会出现视觉暗区。
