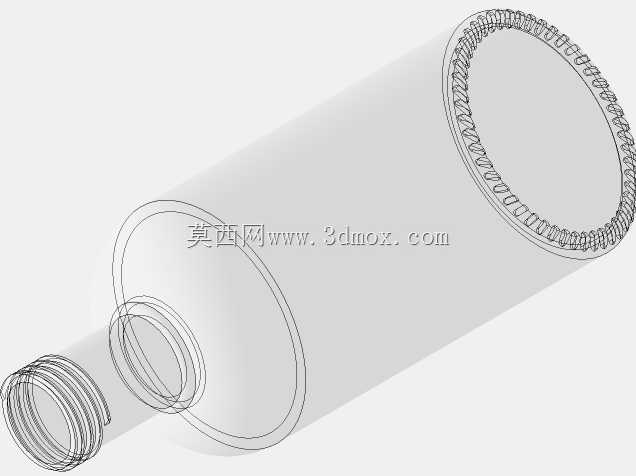

透明玻璃伏特加酒瓶结构设计方案

　　在快消品包装结构设计领域，玻璃材质的烈性酒容器始终是结构工程师需要兼顾功能与外观的典型设计对象，本次呈现的透明伏特加酒瓶结构，完全围绕烈性酒灌装、储运、终端使用全链路的工程需求展开设计，没有冗余的装饰性结构，所有曲面与壁厚参数都经过实际工况的校核。从实际应用场景来看，这类窄口透明玻璃瓶主要服务于伏特加这类无色烈性酒的灌装生产环节，适配常规的玻璃瓶灌装生产线，瓶口的螺纹规格完全匹配行业通用的铝制防盗盖尺寸，不需要对现有灌装线的旋盖头、定位夹具做额外改造，能够直接接入量产流程，同时透明的瓶身可以直观展现酒体的纯净度，符合烈性酒终端陈列的视觉需求，瓶身的曲面弧度经过反复调整，既能够保证在商超货架的灯光下形成均匀的光线折射，提升陈列质感，也能兼顾灌装后整箱堆叠的结构强度。

　　从设计思路层面拆解，整个瓶身采用回转体基础形态做局部优化，瓶肩位置做了平缓的圆弧过渡，没有尖锐的折角，一方面是避免玻璃成型过程中出现应力集中导致的冷爆缺陷，另一方面在灌装输送过程中，瓶身之间发生碰撞时，圆弧面能够有效分散冲击力，降低运输过程中的破损率。瓶底位置做了内凹的防滑底结构，凹陷深度经过测算，既能够保证玻璃瓶在退火过程中底部不会因为应力不均出现凹凸变形，也能让瓶子在灌装线的输送带上平稳运行，不会因为输送带的轻微震动出现倾倒，同时底边缘做了加厚处理，整瓶装满酒体之后的重心完全落在底圈范围内，即使在倾斜15度的台面上也不会发生侧翻，满足终端餐饮场景的摆放需求。

　　瓶口的螺纹采用标准的单头梯形螺纹，牙距和牙高都匹配通用的烈性酒瓶盖密封尺寸，螺纹下方预留了一圈防盗环的卡位槽，瓶盖压合之后防盗环能够完全卡入槽内，旋开时防盗环会自动断裂，起到防伪的作用，同时瓶口的端面做了精密的磨平处理，配合瓶盖内的PE密封垫，能够实现完全密封，倒置状态下不会出现渗漏，满足长途运输的密封要求。壁厚设计上，瓶身主体采用均匀的3.2mm壁厚，瓶肩和瓶底位置局部加厚到4.5mm，这个参数是结合玻璃料性、灌装容量、堆叠载荷反复测算得出的，既能够控制单瓶的玻璃用料成本，也能保证空瓶在垂直方向承受15kg的静载荷不会破裂，满足仓储环节五层堆码的强度要求。整个瓶身的外形尺寸完全适配常规的烈性酒外包装箱，单瓶的最大直径和高度都匹配12瓶装瓦楞纸箱的内格尺寸，装箱之后瓶身之间有2mm的缓冲间隙，配合纸箱内的纸格分隔，能够满足公路运输过程中的振动冲击要求，不会出现运输过程中瓶身相互碰撞开裂的问题。从结构建模的细节来看，所有的曲面过渡都做了G2连续处理，没有出现曲面褶皱或者尖角，导入玻璃模具设计软件之后可以直接生成模具型腔，不需要额外做曲面修复，瓶身的脱模斜度控制在1.5度，完全符合玻璃吹制工艺的脱模要求，不会出现开模时瓶身刮伤或者粘模的问题。

　　针对实际使用场景，瓶身的握持位置做了微弧收腰处理，虽然整体是直筒形态，但握持区域的直径比瓶身最大直径小4mm，成年人单手握持时能够完全贴合手掌曲线，倾倒酒体时不会出现打滑的情况，同时瓶身的重量控制在合理范围内，空瓶重量不到200g，装满500ml酒体之后总重量控制在680g左右，符合消费者单手握持倾倒的受力习惯，不会因为过重导致握持疲劳。在结构校核阶段，针对瓶身的垂直载荷、侧向冲击、内压强度都做了模拟验证，瓶身能够承受0.3MPa的内部压力不会出现破裂，满足部分含气预调酒类的灌装需求，侧向承受1J的冲击能量不会出现裂纹，符合运输环节的冲击测试标准，热冲击测试中，瓶身能够承受60摄氏度的温差不会出现炸裂，满足灌装环节高温灌装、低温冷却的工艺要求。整个设计没有多余的装饰结构，所有的形态设计都围绕生产、运输、使用三个核心环节的实际需求展开，没有为了外观牺牲结构可靠性，也没有为了强度过度增加用料导致成本上升，是典型的面向量产的包装容器结构设计方案，能够直接对接玻璃厂的开模流程，缩短产品从设计到量产的周期。
