环形吊环螺栓工业紧固连接件结构

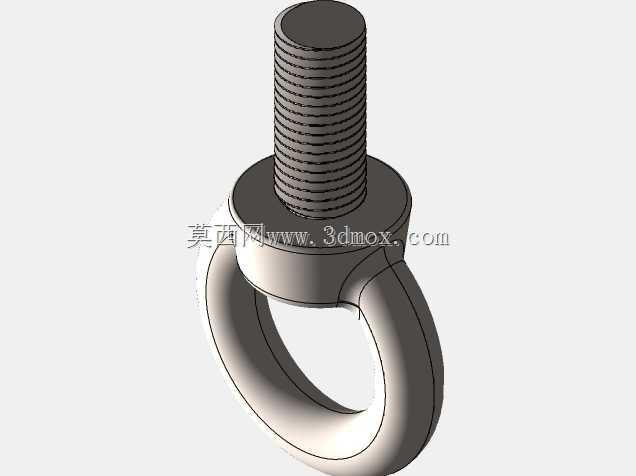

　　在起重吊装、设备装配、管线阀组安装的现场场景里，这类带环形吊耳的螺栓是非常常见的受力连接件，和普通外六角螺栓的功能定位完全不同，它不需要配合螺母做贯穿式紧固，多数场景是直接拧入被吊工件的预制螺纹孔内，依靠环部承担起吊过程中的拉力载荷。从结构设计逻辑来看，下半部分的螺杆采用标准公制外螺纹，牙型角保持60度通用三角螺纹规格，螺纹段长度根据额定载荷做匹配设计，螺纹收尾处设置退刀槽结构，避免螺纹末端应力集中导致螺杆断裂，螺杆与环形吊耳衔接的位置做了加厚的轴肩过渡，轴肩端面加工成平整的贴合面，安装到位后可以完全贴紧工件表面，分散吊点位置的压应力，避免工件螺纹孔口被压溃变形。

　　上方的环形吊耳部分采用整料锻压成型的结构逻辑，没有拼接焊缝，环体内壁做了圆弧过渡处理，不会在挂入卸扣、吊装带的时候出现尖锐棱角切割索具的问题，环部的内孔尺寸匹配常用卸扣的销轴直径，保证吊装连接件可以顺畅穿入，不会出现卡滞导致受力偏斜的情况。从安装边界来看，这类吊环螺栓对安装面的平面度有明确要求，被吊工件的螺纹孔必须与安装面保持垂直，拧入深度要达到螺杆直径的1.5倍以上，才能保证螺纹啮合的牙数足够承担额定载荷，禁止在螺纹孔未完全啮合的状态下起吊，也不允许在环部承受侧向斜拉载荷，因为环形结构的受力最优方向是沿螺杆轴线方向的垂直拉力，斜拉状态下环部与轴肩衔接的圆角位置会产生额外的弯曲应力，长期交变载荷下容易出现疲劳裂纹。

　　在阀门阀块的装配场景中，这类吊环螺栓通常预装在重型阀块的顶部预制螺纹孔内，作为车间转运、现场安装时的临时吊点，因为工业用高压阀块多为铸钢或不锈钢材质，单件重量从几十公斤到上百公斤不等，人工无法直接搬运，通过吊环螺栓配合手拉葫芦或行车，可以平稳完成阀块的吊装对位，安装完成后如果没有长期吊挂需求，也可以将吊环螺栓拆下重复利用，不会破坏阀块本身的结构。设计这类零件的三维模型时，需要重点关注几个关键尺寸的校验：首先是螺纹大径、中径、小径的参数要符合对应螺纹规格的公差要求，保证和标准螺纹孔的互换性；其次是环部与螺杆衔接位置的圆角半径不能过小，这个位置是整个零件应力集中最明显的区域，圆角半径不足会大幅降低零件的额定载荷；最后是轴肩端面的平面度以及与螺杆轴线的垂直度，这两个形位公差直接影响安装后吊环的受力状态，如果端面倾斜，安装后环部会自然偏斜，起吊时就会出现侧向分力，带来安全隐患。

　　和普通焊接吊耳相比，这种螺纹连接的吊环螺栓不需要在工件表面焊接吊点，不会破坏工件表面的防腐层，也不会因为焊接热应力导致工件变形，拆装灵活，可以在同一台设备的不同位置反复使用，尤其适合在仪器仪表、阀组、小型工装这类不允许焊接临时吊点的精密设备上使用。在实际选型过程中，需要根据被吊工件的重量选择对应载荷等级的吊环螺栓，严禁小规格螺栓承担超重载荷，同时安装前要检查螺纹部分是否有磕碰损伤、环部是否有肉眼可见的裂纹，每次起吊前都要确认螺栓已经完全拧到位，轴肩与工件表面完全贴合，避免起吊过程中螺栓松脱。从建模细节来看，螺纹部分如果做仿真级建模需要还原每一圈牙型的轮廓，装配级建模则可以采用装饰螺纹线简化处理，环部的曲面要保证顺滑，没有折角，轴肩位置的过渡圆角要和实际加工工艺匹配，还原锻压零件的圆滑过渡特征，避免出现尖锐直角不符合实际加工逻辑的问题。
