150cm高无螺栓重型仓储货架结构设计

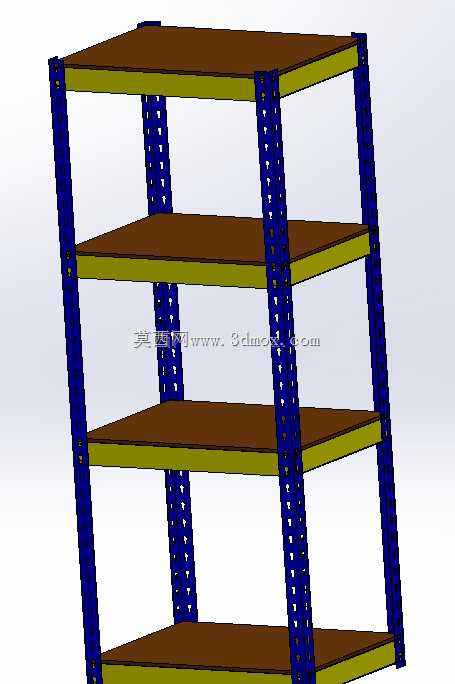

　　在中小件物料仓储、车间工位旁物料暂存、电商仓配拆零拣选、五金门店货品陈列这类场景里，无螺栓结构的重型货架一直是兼顾安装效率与承载能力的优选方案，本次设计的这款货架总高度150厘米，横向宽度45厘米，适配多数标准仓储通道的侧边摆放需求，不会占用过多主通道路面空间，同时四层置物层板的布局，能将垂直空间利用率提升至常规单层置物台的3倍以上。从实际使用场景来看，这类货架不需要配套螺栓、扳手等安装工具，现场组装时仅依靠立柱上的双排调节孔位与层板支撑件的卡扣配合即可完成固定，两名操作人员配合的情况下，单组货架的组装耗时可以控制在15分钟以内，相比传统螺栓连接货架，安装效率提升60%以上，同时也避免了长期使用后螺栓锈蚀、松动带来的结构安全隐患，后期调整层板高度时也不需要拆卸整架，仅需将支撑卡扣调整到对应孔位即可，适配不同高度规格的物料存放需求。

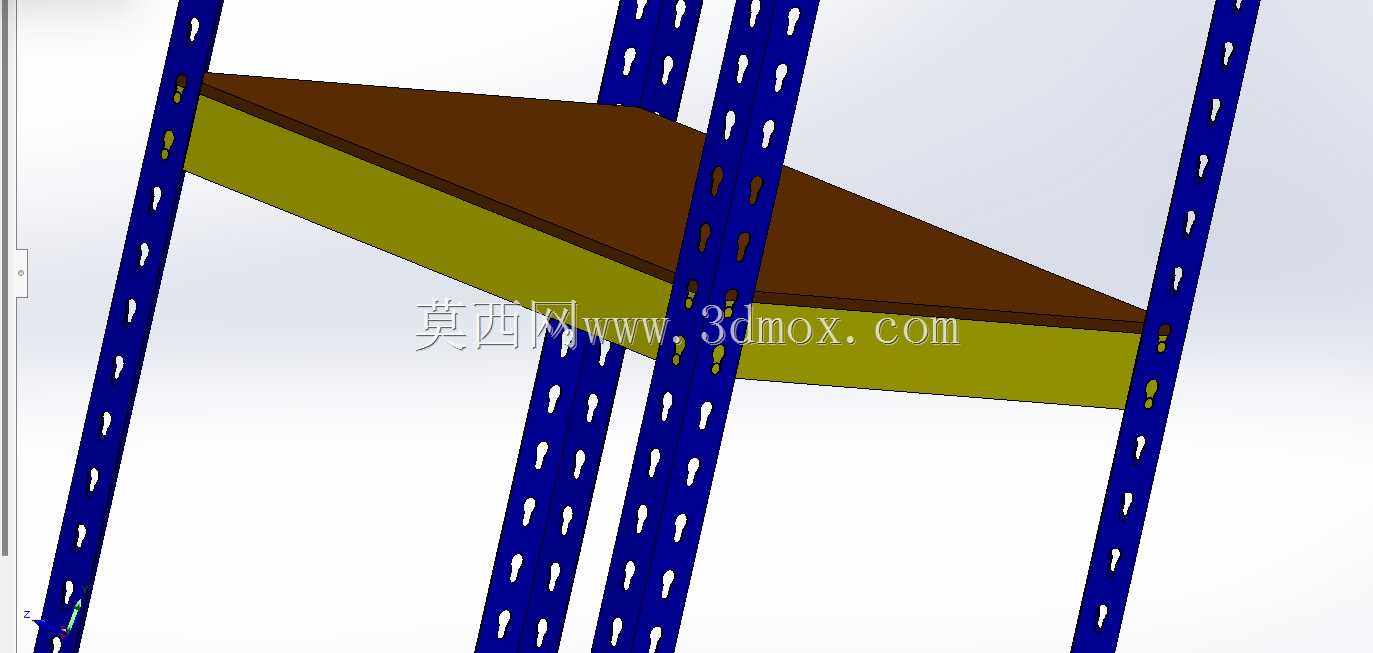

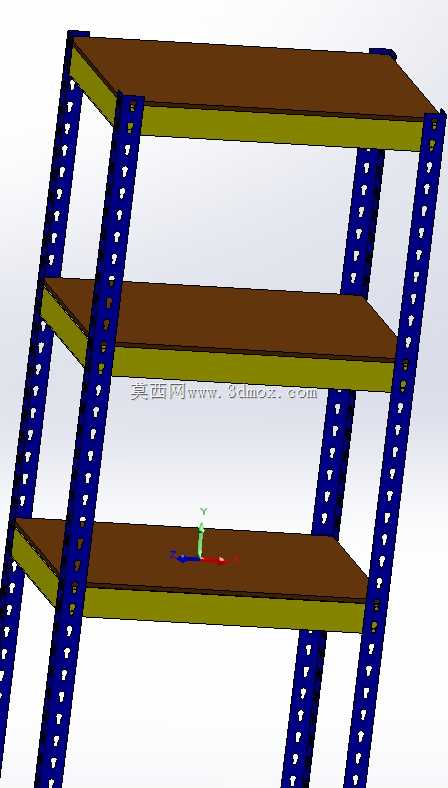

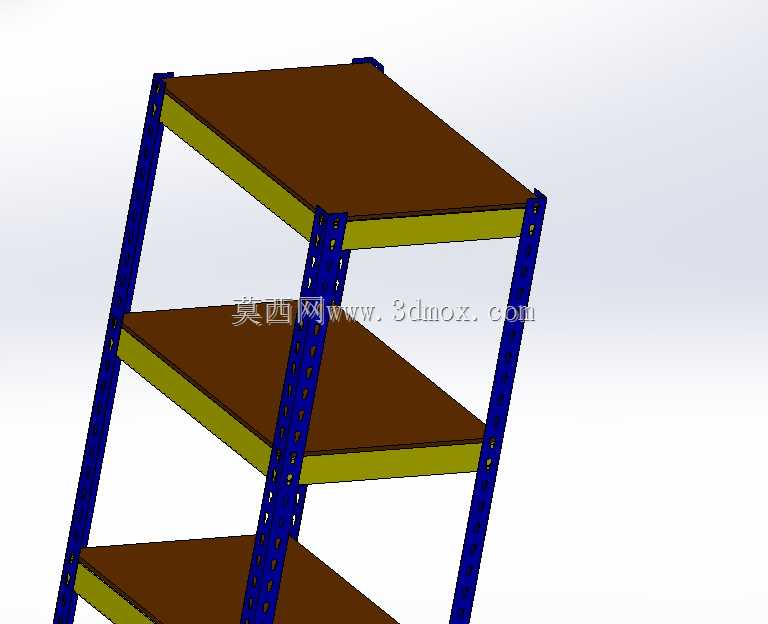

　　设计过程中，立柱采用冷轧钢板一体冲压成型的C型截面结构，立柱表面的双排调节孔采用等间距排布，孔位间距控制在50毫米，既保证了层板高度调节的灵活性，也不会因为孔位过密降低立柱的整体结构强度，立柱两侧的折边做了加强筋处理，在承受额定载荷时，立柱的侧向形变量控制在1/1000以内，满足仓储设备的结构刚度要求。层板部分采用钢木复合结构，底层为钢制承载框架，表面铺设高密度木质层板，既保证了层板的整体承载能力，也避免了钢制层板表面打滑、易刮伤物料包装的问题，层板边缘做了包边处理，防止层板上放置的小件物料从侧边滑落，每层的额定承载能力可以满足常规五金件、包装货品、工具耗材的存放需求，不会出现层板中部下挠变形的问题。从安装边界来看，这款货架的深度方向尺寸适配标准托盘的横向摆放需求，单组货架可以独立放置，也可以多组并排拼接组成连续的仓储货架组，拼接时仅需通过配套的连接卡扣将相邻立柱固定即可，不需要额外的连接配件，地面适配性较强，不管是环氧地坪、水泥地面还是瓷砖地面，都可以通过底部的可调脚垫调整水平，避免地面不平整带来的货架晃动问题，脚垫的调节行程为20毫米，可以适配多数存在微小高度差的仓储地面。

　　在结构安全设计上，立柱与层板支撑件的卡扣结构做了防脱设计，安装到位后卡扣会自动锁止在立柱孔位内，即使受到侧向的轻微撞击，支撑件也不会从孔位中脱出，避免层板坠落的安全风险，货架整体的重心经过校核，在满载状态下，重心高度控制在货架总高度的1/3以下，即使在层板载荷存在轻微偏载的情况下，也不会出现货架倾覆的问题。这类无螺栓货架相比传统焊接式货架，运输时可以将所有部件拆散为平板状态包装，单组货架的包装体积仅为组装后体积的1/8，大幅降低长途运输的物流成本，同时部件的标准化程度较高，后期如果出现部件损坏，仅需更换对应规格的零件即可，不需要整架报废，降低了长期使用的维护成本。

　　在实际选型应用中，这类货架既可以用于生产车间的工装工具、加工辅料的就近存放，方便生产线操作人员随时取用物料，减少走动取料的无效工时，也可以用于仓储区域的分类货品存储，配合标签标识可以实现物料的定置管理，提升仓储盘点的效率，在五金零售门店中，这类货架也可以作为货品陈列架使用，层板高度可以根据陈列货品的包装尺寸灵活调整，适配不同规格的五金产品、耗材配件的陈列需求。设计过程中也充分考虑了不同使用场景的适配性，立柱表面采用静电喷塑处理，具备较好的耐磨、防锈能力，即使在湿度较高的仓储环境中使用，也不会轻易出现漆面脱落、立柱锈蚀的问题，层板的木质表面也做了耐磨涂层处理，长期放置重物、频繁取放物料也不会出现表面过度磨损的情况。
