Q版达斯维达影视IP手办结构设计

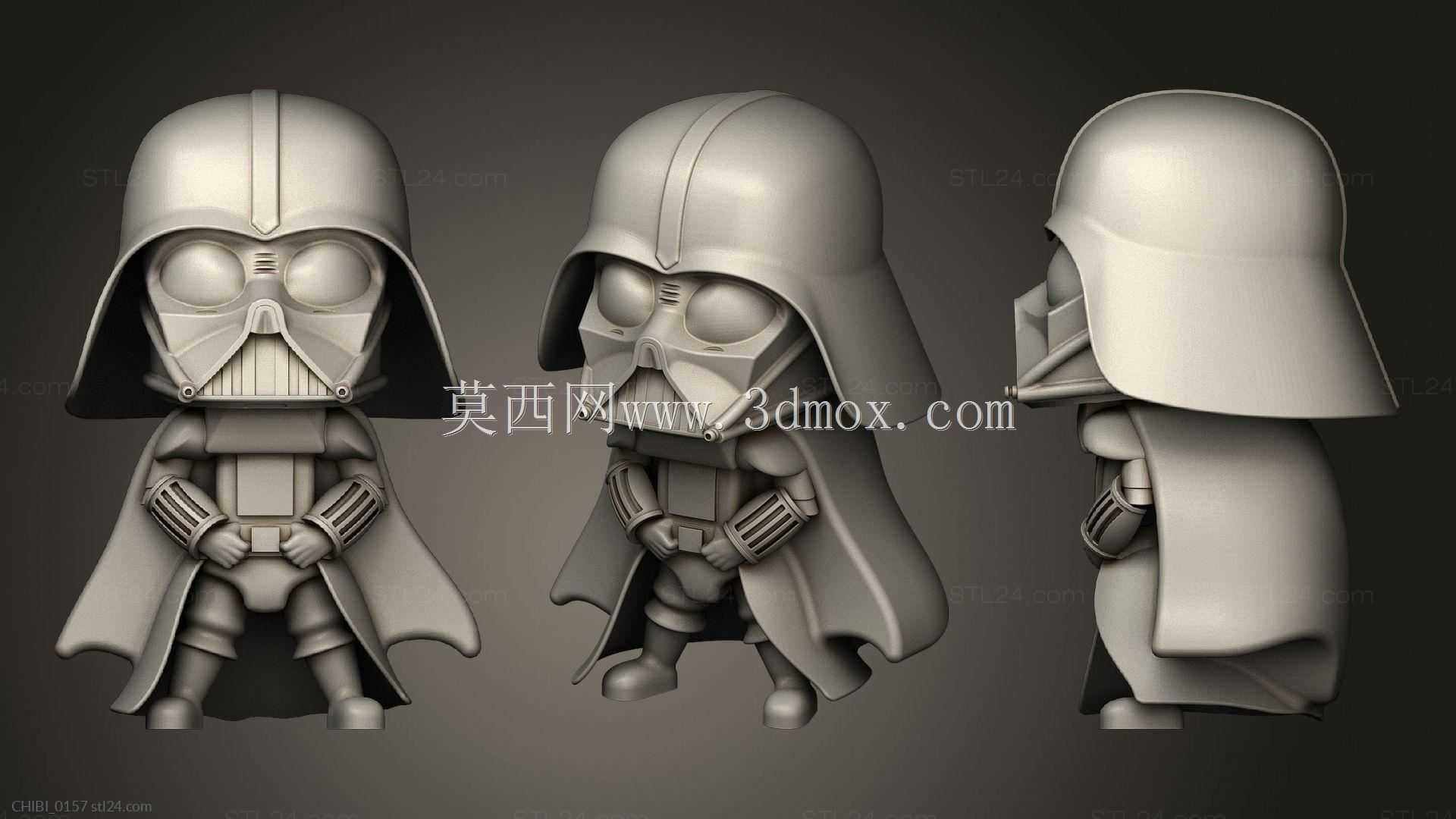

　　本次设计的Q版达斯维达形象手办，主要面向潮玩手办生产、影视IP周边开发、3D打印定制场景，可作为桌面装饰摆件、IP联名活动周边、收藏类手办量产原型使用，适配FDM、光固化等主流桌面级及工业级3D打印工艺，也可作为翻模生产的母模使用，支撑小批量硅胶复模、批量注塑生产的前期结构验证需求。设计过程中首先对原版达斯维达的标志性识别元素做了提取与Q版化重构，将原版修长的身形比例调整为2.5头身的短萌比例，头部头盔占整体高度的40%，放大头盔的呼吸面罩、眼部观察窗等核心识别特征，弱化原版盔甲的尖锐棱角，所有外轮廓边角做R1.5-R3的圆角过渡，既保留角色的高辨识度，又避免手办把玩过程中出现尖锐划伤风险，同时适配3D打印过程中减少支撑、降低层纹瑕疵的工艺要求。

　　结构拆分上采用模块化分件思路，将整体拆分为头盔主体、披风、躯干盔甲、左右手臂、左右腿部六个独立分件，分件拼接位置全部设置在视觉非重点区域，比如头盔与躯干的拼接缝隐藏在披风领口内侧，手臂与躯干的拼接缝设置在肩甲覆盖区域，腿部与躯干的拼接缝隐藏在腰甲下方，拼接位采用0.2mm间隙的插榫结构，插榫做1°拔模斜度，既保证拼接后的定位精度，又方便后期涂装时分件上色，无需额外做遮盖处理。外形尺寸上整体站立高度控制在100mm，底座接触面积为35mm×40mm，重心落在双脚中心连线中点位置，无需额外配重即可实现稳定站立，安装边界上预留了0.1mm的涂层余量，后期做底漆、面漆、光油喷涂时不会出现分件拼接过紧无法组装的问题。

　　披风部分采用薄壁结构设计，壁厚均匀控制在2mm，背面做0.5mm深度的仿布料褶皱肌理，既还原披风的布料垂坠感，又避免壁厚不均导致的3D打印翘边、注塑生产缩痕问题。盔甲表面的细节纹路做了0.3mm的凸起高度处理，既保证细节的视觉清晰度，又不会因为纹路过浅导致喷涂后细节被漆面覆盖，同时纹路边角全部做小圆角过渡，避免打印过程中出现细节断差、翻模时出现模具卡模问题。设计过程中同步验证了不同打印角度的支撑添加方案，将模型沿竖直方向摆放时，仅需在披风底部、头盔下颌位置添加少量易拆除支撑，支撑接触点设置在非外观面，拆除后不会在视觉重点区域留下支撑痕迹，大幅降低后期打磨处理的工作量。

　　针对手办把玩的实际需求，所有活动拼接位的插拔力控制在15N-20N区间，既保证组装后不会出现松脱掉落，又方便用户自行拆分更换配件，后续可拓展不同手势、不同披风造型的替换配件，形成系列化的手办产品矩阵。
