韩泰Ventus系列乘用轿车轮胎结构设计

在乘用车底盘行走系统的部件选型与结构设计工作中，轮胎作为直接与路面接触的核心承载部件，其结构合理性直接决定整车的操控稳定性、行驶平顺性与NVH表现，本次建模还原的韩泰Ventus系列轮胎，是面向民用乘用轿车开发的公路取向运动型轮胎，覆盖紧凑级到中高级轿车的配套与改装替换场景。

从实际装车应用场景来看，该款轮胎主要适配铺装城市路面、高速公路等常规行驶场景，兼顾干地抓地性能与雨天排水能力，可覆盖日常通勤、高速巡航、轻度激烈驾驶等多种使用工况，是民用乘用车辆上应用范围最广的轮胎品类之一。作为车辆与地面之间力传递的唯一载体，轮胎需要承担整车垂直载荷，传递驱动、制动过程中的纵向力，以及转向过程中的侧向力，同时缓冲路面颠簸带来的冲击，其胎面花纹、胎体结构、橡胶配方的设计，都需要在抓地力、滚动阻力、耐磨性能、静音表现之间做平衡取舍。

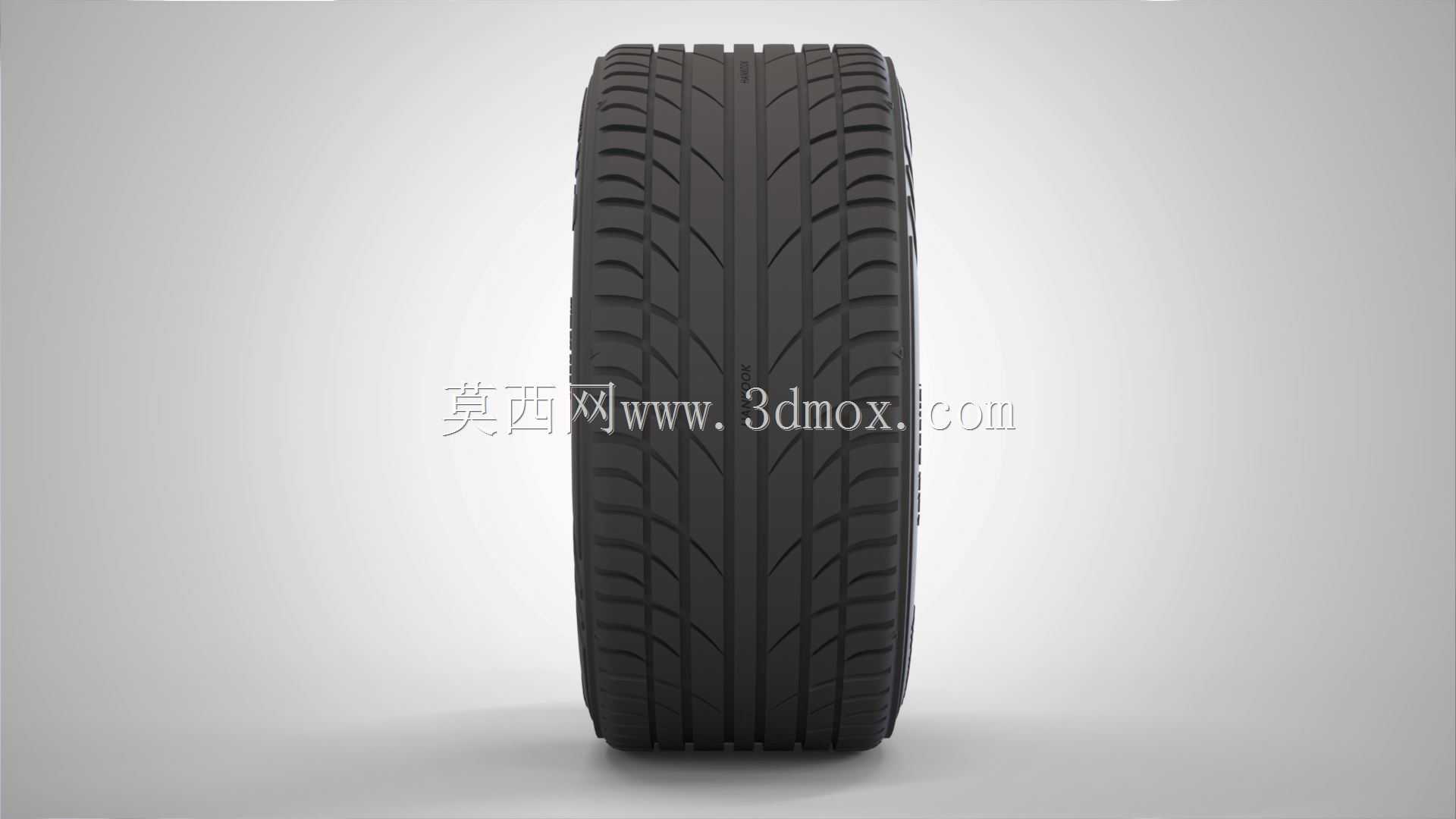

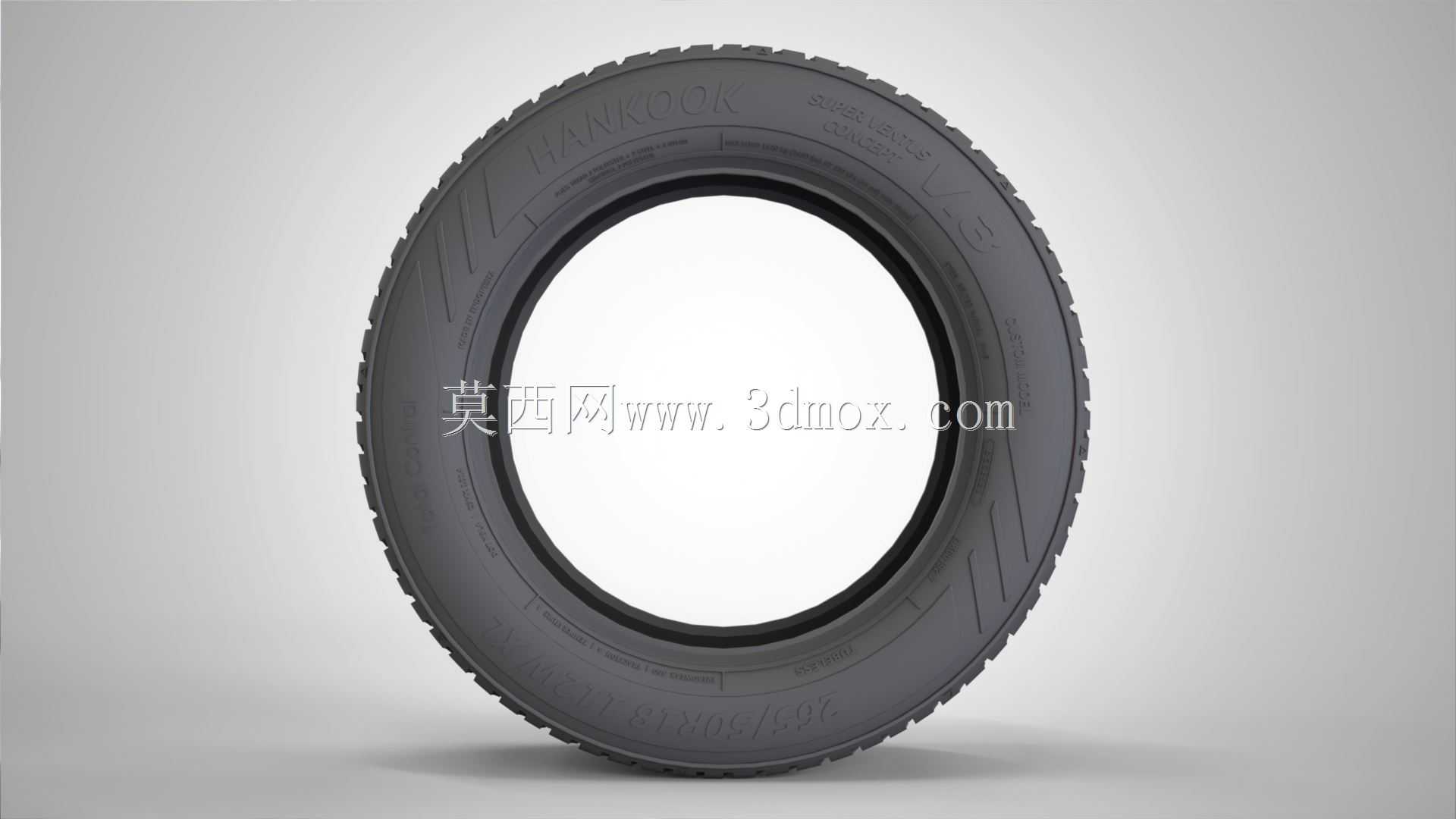

建模过程中首先还原了该款轮胎的非对称胎面花纹设计：胎面内侧设置多组宽幅主排水沟槽，沟槽走向沿轮胎周向呈连续贯通布局，可在雨天行驶时快速破除胎面与路面之间的水膜，降低湿地滑水风险；胎面外侧采用更大块的连续花纹块设计，提升转向过程中胎面外侧的接地刚性，减少激烈转向时的胎块形变，提升侧向支撑能力与转向响应速度；花纹块表面设置细密的横向刀槽，在不损失花纹块整体刚性的前提下，切断胎面与路面接触时的气流通道，降低行驶过程中的胎面花纹噪声。胎侧部分还原了民用乘用轮胎的典型弧度设计，胎侧区域厚度较胎面更薄，可在行驶过程中产生可控的弹性形变，过滤路面细碎颠簸，同时胎侧表面预留了品牌标识、规格参数、速度等级、载重指数等标识的刻画区域，还原真实轮胎的外观细节。

从安装边界与尺寸匹配角度来看，该款轮胎适配主流乘用车16-18英寸直径的轮辋，建模时严格还原了胎圈部位的结构尺寸：胎圈内部设置高强度钢丝圈结构，与轮辋的轮缘位置紧密贴合，保证轮胎充气后与轮辋之间的密封可靠性，同时避免大扭矩输出时轮胎与轮辋之间产生相对滑转；轮胎的断面宽度、扁平比参数符合民用运动型轿车轮胎的常规尺寸区间，安装后不会与车辆翼子板、悬挂摆臂、刹车卡钳等周边部件产生运动干涉，满足整车总布置的间隙要求。胎体结构部分还原了多层复合结构的设计逻辑：胎面下方设置带束层，采用高强度帘线材料沿周向排布，约束轮胎高速旋转时的离心形变，保证胎面的接地面积稳定；胎体帘布层采用径向排布的帘线结构，兼顾胎侧的弹性与胎体整体的承载能力，在承受额定载荷时胎面接地印迹保持接近矩形的均匀压力分布，避免胎面局部偏磨，提升轮胎的使用寿命。

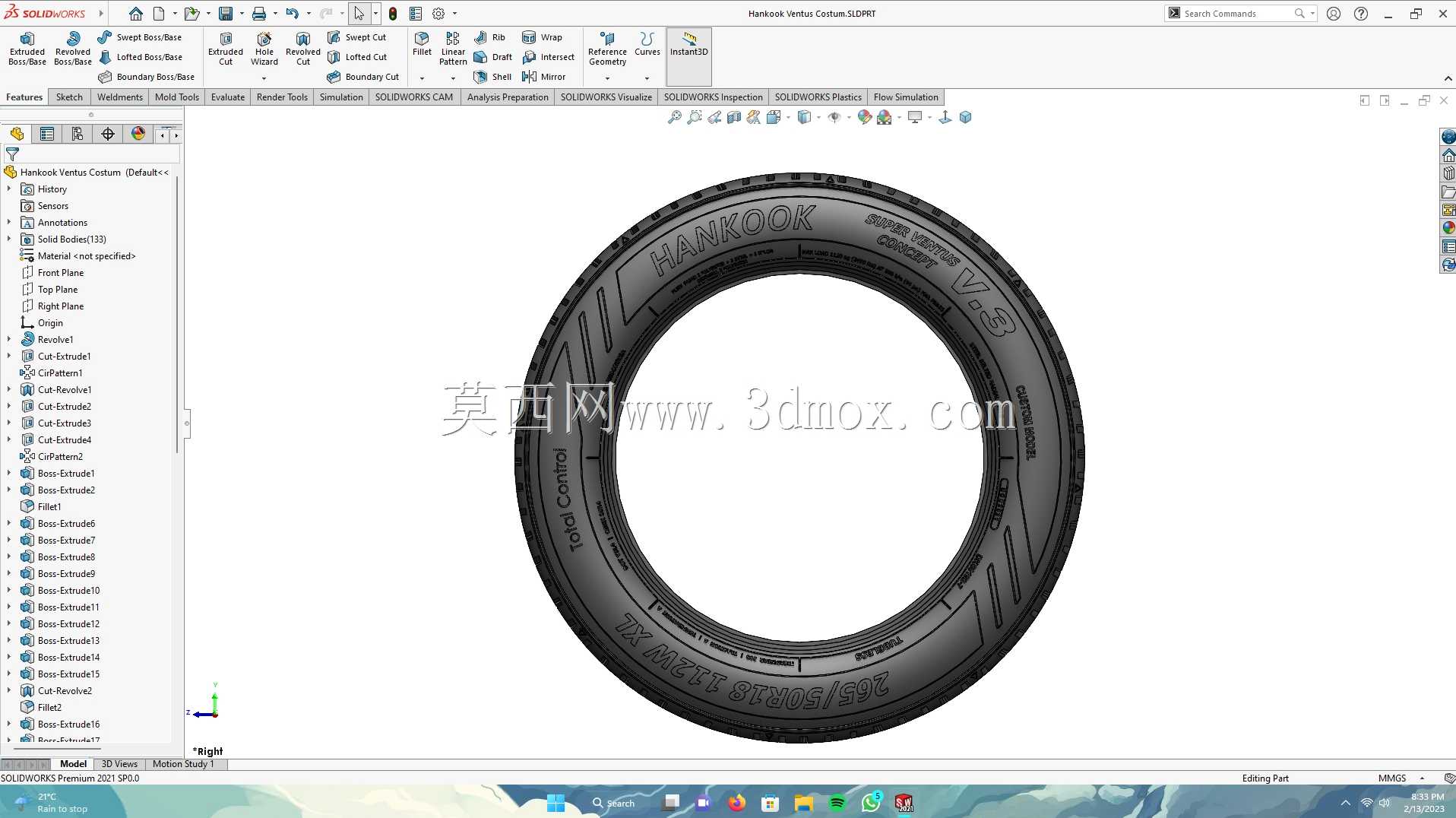

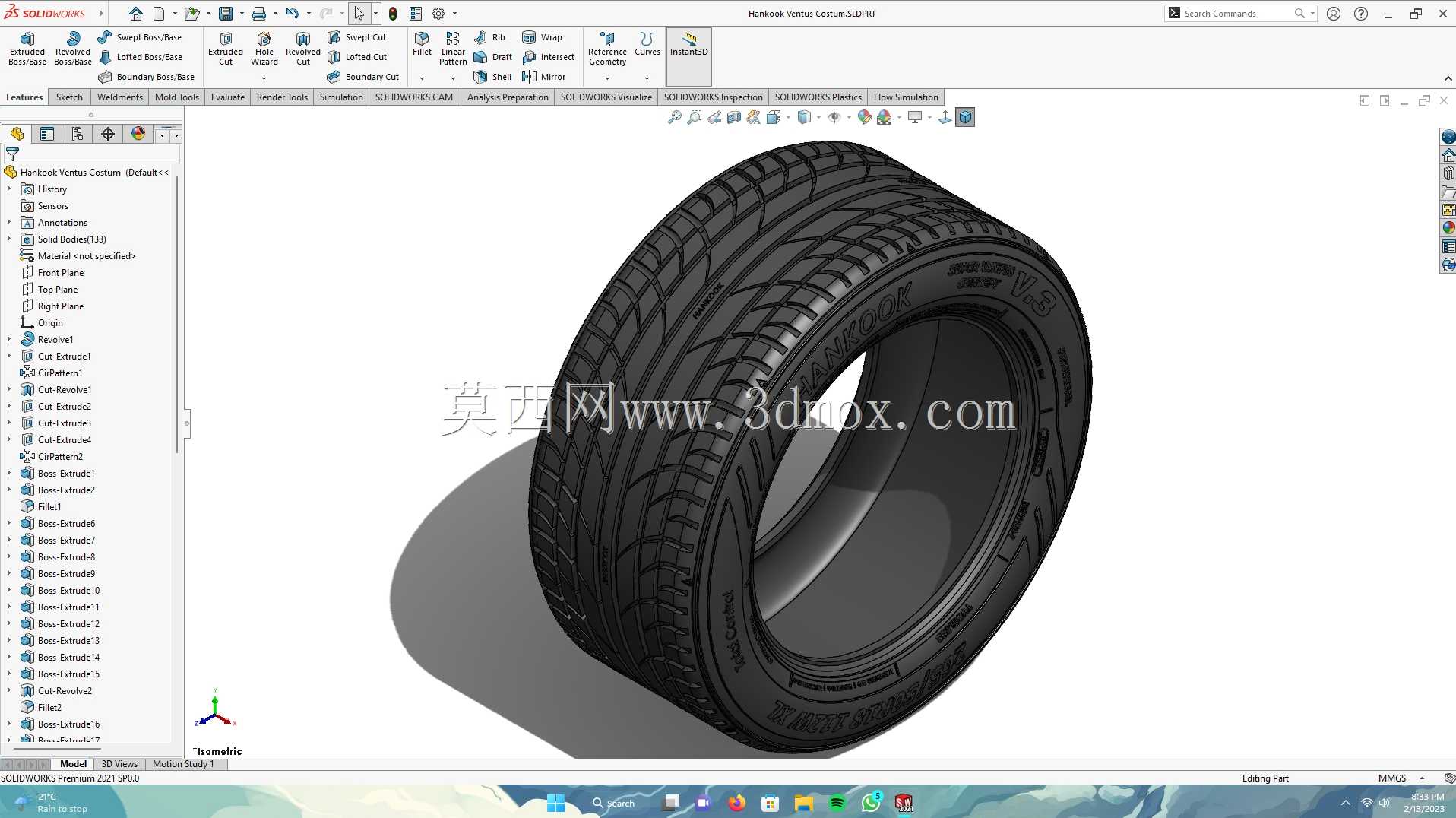

在三维建模的细节处理上，针对轮胎这类橡胶柔性部件的形变特性做了对应还原：胎面花纹的沟槽深度符合民用新轮胎的常规深度标准，花纹块的边角做了微小的圆角处理，还原真实橡胶部件的脱模工艺特征，避免尖锐直角的不合理结构；胎侧与胎圈的过渡区域做了平滑的曲率过渡，减少应力集中风险，符合橡胶轮胎的实际成型工艺要求。该模型可用于整车底盘总布置校核、行走系统装配仿真、车辆渲染展示等场景，建模过程中对轮胎各部位的尺寸比例、结构细节都做了写实还原，能够准确反映该款运动型乘用轮胎的真实结构特征，为相关设计工作提供准确的三维参考。
