十八世纪舰载二十四磅滑膛岸防火炮结构

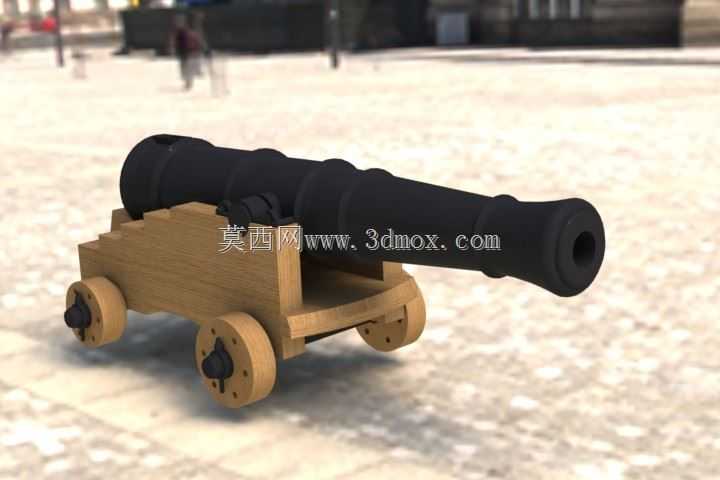

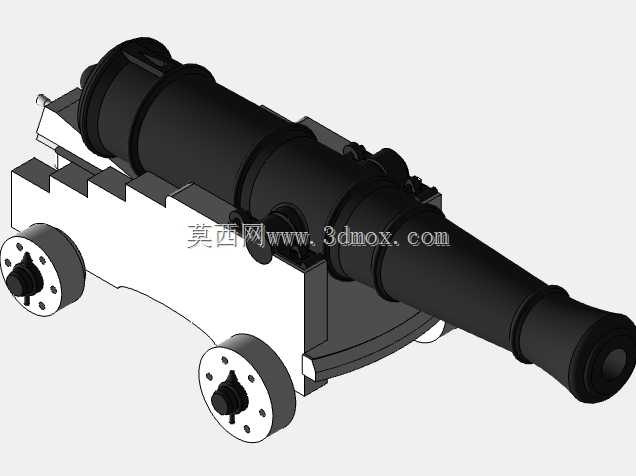

这款老式滑膛火炮的三维结构，完整还原了十八世纪中后期舰载与岸防阵地通用的24磅前装炮的全部机械细节，从炮身铸造结构到木质炮架的连接逻辑，都严格遵循同时期军械制造的工程规范。在实际应用场景中，这类火炮既可以布置在战列舰的侧舷炮位，通过舷侧炮窗完成对敌舰的舷侧齐射，也可以拆卸后部署在港口岸防炮台，依托预设的炮位工事封锁航道，部分轻量化改装的同型火炮还会被搭载在大型登陆舢板上，为近岸登陆行动提供直瞄火力支援。

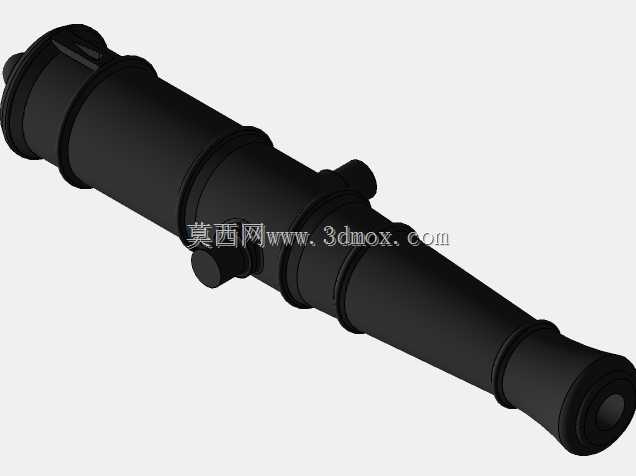

从功能特性来看，该型火炮采用前装滑膛结构，炮身由多段加强箍整体铸造而成，炮管从炮尾到炮口呈现逐段收窄的锥度，既可以承受发射时药室产生的最大膛压，也能尽可能降低炮口段的冗余重量，平衡全炮的重心位置。炮身与炮架的连接采用炮耳轴结构，两个对称布置的圆柱形耳轴卡入炮架上部的轴瓦位置，既可以让炮身在一定角度范围内俯仰调整射角，也能在发射后通过炮身的后坐势能带动炮架沿轮轴小幅后退，抵消部分后坐冲击力，避免炮架因瞬间受力过大出现结构开裂。

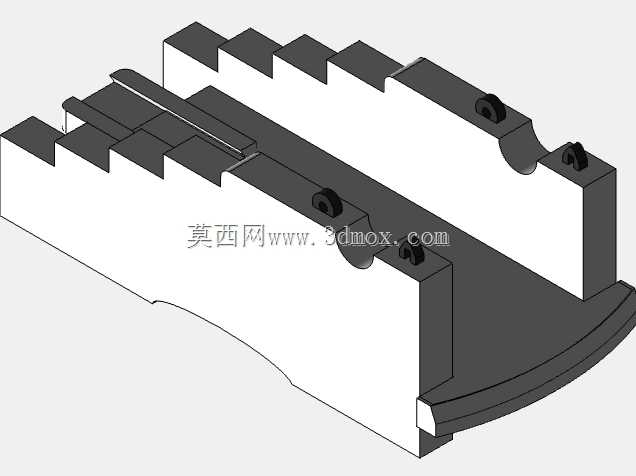

设计思路上，整套结构充分考虑了当时的战地机动与维护需求，炮架采用硬木榫接加金属包角的结构形式，四个木质轮缘的炮轮通过金属轴套与车轴连接，既可以在硬质铺装的炮台地面短距离人力推移调整射向，也能在舰载环境下通过炮索固定，避免舰船航行颠簸时炮身移位。炮架前部预留了楔块安装位，作战时可以通过打入不同厚度的木质楔块，微调炮尾的高度，进而精确调整火炮的仰角，匹配不同射程下的弹道需求。炮身尾部的点火孔位置做了凹陷处理，既可以保护引信插孔不被杂物堵塞，也能让炮手在点火时尽可能避开炮尾的后坐路径，降低操作风险。

从安装边界与尺寸配合来看，炮身的耳轴中心到炮口端面的长度、耳轴中心到炮尾端面的长度比例严格遵循同时期火炮的黄金配重比，确保炮身绕耳轴俯仰时不会出现头重脚轻的问题，炮架的轮距宽度控制在适配战列舰舷侧炮门的通行尺寸范围内，轮轴的安装高度刚好匹配炮台预设的射击平台高度，不需要额外垫高就能让炮口保持水平直射状态。炮架底部的横向支撑梁长度经过精确计算，在火炮处于最大俯角状态时，炮尾不会触碰地面，在最大仰角状态时，炮身的重心也不会超出炮轮的支撑边界，避免火炮发射时出现倾覆风险。整套结构的连接部位都预留了金属固件的安装槽，实际制造时可以通过熟铁包角、螺栓紧固的方式强化木质炮架的结构强度，承受反复发射带来的振动冲击，同时木质结构本身也能吸收一部分后坐能量，降低金属炮身的疲劳损耗。

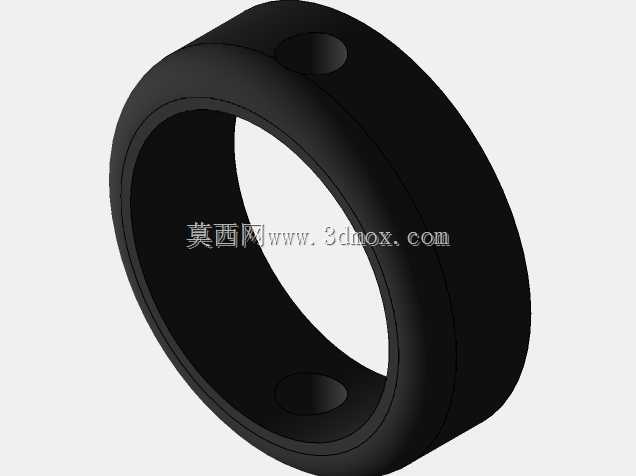

在细节结构处理上，炮管外壁的加强箍位置对应膛压最高的药室段、炮身中段等受力关键位置，每道加强箍的厚度都根据对应位置的膛压数值做了差异化设计，没有采用等厚度的冗余设计，在保证结构强度的前提下尽可能控制全炮重量。炮轮的辐条采用放射状榫接结构，轮缘外部包裹熟铁轮箍，既可以承受炮身全重带来的径向压力，也能在推移过程中抵御地面碎石的磕碰，延长战地使用寿命。炮架上还预留了炮索的绑定点位，在舰载状态下可以通过粗麻绳将炮架与船体结构绑定，在长距离航行时固定炮身，海战时解开炮索即可快速进入射击状态，后坐时炮索也能限制炮架的后退距离，避免炮身撞坏舱内结构。
