钢铁侠方舟反应堆创意结构造型设计

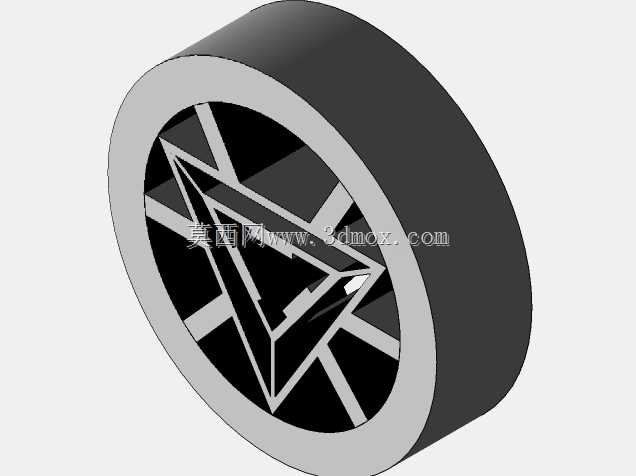

　　该结构造型脱胎于影视IP中的核心能量装置设定，在实际落地设计中，首先兼顾了桌面展示摆件的应用场景，同时预留了改装为发光装饰件、cosplay道具配件的结构接口，可适配漫展道具制作、影视周边收藏、科技主题展陈等多个使用场景。从功能特性来看，整体采用圆盘式对称布局，核心三角能量标识区域做了分层凹凸处理，外圈环形结构做了等厚侧壁设计，既保证了视觉上的层次感，也让3D打印、机加工制作时的脱模、走刀路径更顺畅，不会出现薄壁倒扣难以加工的问题。

　　设计思路上没有完全照搬影视中的夸张造型，而是做了工程化适配：核心三角区域的辐条结构采用等宽设计，所有转角处都做了R0.5的圆角过渡，避免应力集中导致的打印件断裂、机加工件崩边问题；外圈环形侧壁厚度设置为8mm，既保证了手持时的结构强度，也不会因为壁厚过大导致整体重量超标，作为桌面摆件放置时不会出现倾倒问题。外形尺寸方面，整体外径控制在120mm，轴向总厚度35mm，安装边界上，底部预留了直径10mm的平底安装位，可直接适配常规桌面展示底座、亚克力支架的安装孔位，不需要额外做转接件；如果作为cosplay胸甲配件使用，背部预留的2mm深沉台可以直接粘贴魔术贴或者卡扣，和服装面料连接时不会突出表面影响穿戴效果。

　　结构细节上，核心三角区域的凹陷深度为3mm，刚好可以嵌入3mm厚度的亚克力导光板，改装发光版本时不需要额外切削结构，LED灯带可以直接布置在外圈环形结构的内侧空腔里，走线可以从背部沉台的预留缺口引出，不会破坏正面的视觉完整性。辐条之间的镂空区域做了等宽间隙处理，间隙宽度统一为6mm，不管是采用FDM3D打印还是光敏树脂打印，都不需要添加额外支撑就能顺利成型，后期处理时只需要简单打磨毛边就能达到展示效果；如果采用铝合金CNC加工的方式制作金属版本，这个间隙宽度也能满足最小铣刀的加工路径要求，不会出现刀具干涉无法加工的区域。

　　从实际使用的角度出发，整个结构没有设置细小的易断裂凸起，所有外露边缘都做了倒钝处理，作为摆件日常擦拭、挪动时不会划伤手部，作为cos道具穿戴时也不会勾挂服装面料。背部的沉台设计除了方便安装固定，还可以隐藏电池、控制电路板等电子元件，改装成触控发光、呼吸灯效果的时候，所有电子部件都可以完全收纳在结构内部，不会外露影响整体美观度。对称式的结构设计也让建模过程中的参数化调整更便捷，如果需要制作不同尺寸的版本，只需要整体缩放参数就能保证所有结构比例协调，不会出现壁厚不均、间隙过小的问题；针对不同的制作工艺，也可以快速调整壁厚参数：比如做树脂打印的展示件可以把壁厚调整到5mm来减轻重量，做金属加工的收藏版可以把壁厚调整到10mm来提升质感和结构强度。整体结构没有复杂的装配关系，一体化打印或者加工就能完成主体制作，不需要额外拆分多个零件进行拼接，减少了装配误差带来的外观瑕疵，也降低了后期组装的工作量。
