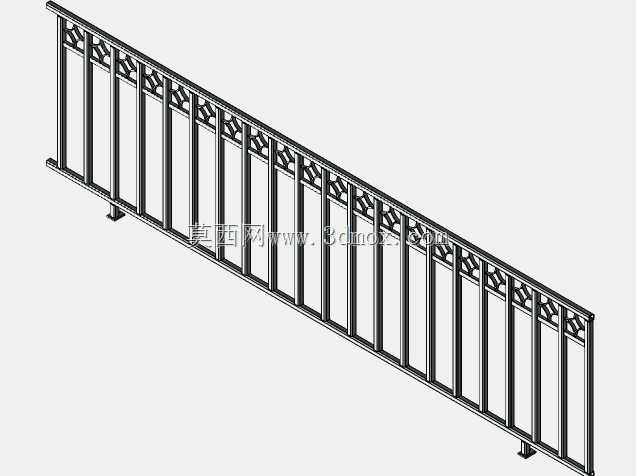

装饰竖杆式金属防护栏杆三维结构

日常做结构设计时，这类竖杆式金属栏杆的应用场景覆盖非常广，从民用建筑的阳台临边、楼梯侧边，到工业厂区的操作平台边缘、设备周边防护隔断，再到市政步道的边界隔离，都能看到同结构逻辑的产品落地。不同于纯装饰性的景观栏杆，这款栏杆在设计时首先平衡了防护性能与装饰属性，顶部扶手采用通长的矩形截面型材，保证人员倚靠时的受力强度，扶手下方设置连续的横向压顶构件，既可以遮挡竖杆的安装焊缝，也能提升整体框架的抗扭刚度，避免长跨度安装时出现扶手侧弯变形。

竖杆部分采用等间距排布的矩形空心管材，相比圆管竖杆，矩形截面的抗侧向冲击性能更优，人员意外撞击时不会出现局部应力集中导致的杆件弯折，竖杆之间的净间距严格控制在安全范围内，可防止儿童头部穿过造成卡滞风险，这也是临边防护类产品设计时必须优先考量的安全边界。每根竖杆与顶部横向构件的连接位置，都设计了一体化的装饰花件，这些花件并非单纯的造型装饰，同时起到了加强节点的作用，相当于在竖杆与横撑的连接处增加了三角加强筋，可分散竖杆受到侧向力时对连接焊缝的剪切应力，避免长期使用后节点开焊脱落。

底部安装结构采用离散式固定支座，支座与竖杆底端焊接为整体，安装时通过膨胀螺栓与地面结构层固定，支座的设计高度预留了地面铺装层的厚度余量，不管是水泥基础面还是铺装完成的地砖、石材地面，都能保证竖杆的垂直度与安装高度统一，不会出现因地面不平导致的栏杆高低差问题。设计时考虑到现场安装的公差适配，竖杆与顶部扶手的连接孔位预留了2mm的调节间隙，安装人员可以根据现场实际的跨度尺寸微调竖杆位置，抵消土建施工带来的尺寸误差，降低现场配焊、二次切割的工作量。

从受力逻辑来看，这款栏杆的整体框架采用简支梁受力模型，两端与墙体或立柱固定后，顶部扶手作为主要受力梁承受水平推力，竖杆作为传力构件将水平荷载传递到底部支座，再由支座传递到地面结构，经过受力验算，在每米承受1KN水平推力的标准荷载下，杆件最大挠度不会超过跨度的1/250，满足民用与一般工业场景的防护荷载要求。装饰花件的造型采用对称几何纹样，在批量生产时可以通过冲压工艺一次成型，不需要额外的铣削、雕刻加工，能有效控制生产制造成本，同时统一的纹样也能保证长距离安装时的视觉一致性，不会出现花件造型错乱的问题。

安装边界方面，单段栏杆的标准长度适配常规的柱距与开间尺寸，现场拼接时相邻两段栏杆的扶手通过内置的连接套管对接，套管与扶手内壁采用间隙配合，安装时打胶固定即可，既保证了对接处的平整度，也能释放温度变化带来的型材热胀冷缩应力，避免高温季节扶手拱起、低温季节拉裂焊缝的问题。栏杆的表面处理适配不同场景的防腐需求，不管是室内干燥环境的静电喷塑，还是室外潮湿环境的热浸镀锌后喷塑，都可以在现有结构基础上直接适配，不需要调整主体结构尺寸。

在做三维建模时，这类栏杆的参数化设计逻辑非常清晰，可以通过调整竖杆间距、整体高度、花件样式快速衍生出不同规格的产品族，不需要每次从零开始建模，这也是标准化防护构件的设计优势——所有节点都经过通用化处理，零件复用率高，生产时可以提前预制标准段，现场只需要完成拼接固定，大幅缩短施工周期。实际选型时，需要根据安装位置的临空高度调整栏杆整体高度，临空高度超过24米的场景需要适当加大竖杆壁厚与支座尺寸，提升整体抗倾覆性能，这款模型的结构预留了壁厚调整的参数空间，设计人员只需要修改型材壁厚参数就能完成不同荷载等级的型号适配，不需要重构整体装配结构。
