双组轴流散热通风组件结构设计

项目分类:通用机械零部件 发布时间:2025-08-27 ID:1066781
  • 双组轴流散热通风组件结构设计
  • 双组轴流散热通风组件结构设计
  • 双组轴流散热通风组件结构设计
  • 双组轴流散热通风组件结构设计
  • 双组轴流散热通风组件结构设计

这套双组并列布置的风冷散热组件,核心应用场景覆盖工业控制柜内部功率器件散热、小型液压站油温风冷、伺服驱动舱通风、嵌入式工控设备热管理等需要持续强制对流换热的工况,区别于单风扇结构,双组并列的布局能在相同安装进深下覆盖更大的换热面,避免单风扇中心风速高、边缘区域风量不足导致的局部热堆积问题。从实际使用逻辑来看,这类组件的核心作用是通过持续定向气流带走密闭或半密闭舱体内电子元件、液压回路、功率模块工作产生的累积热量,将舱内温度稳定在元器件允许的工作阈值内,避免高温引发的元件性能衰减、绝缘老化、寿命折损问题,部分工况下还能配合舱体防尘滤网形成正压通风,阻挡外部粉尘进入设备内部。

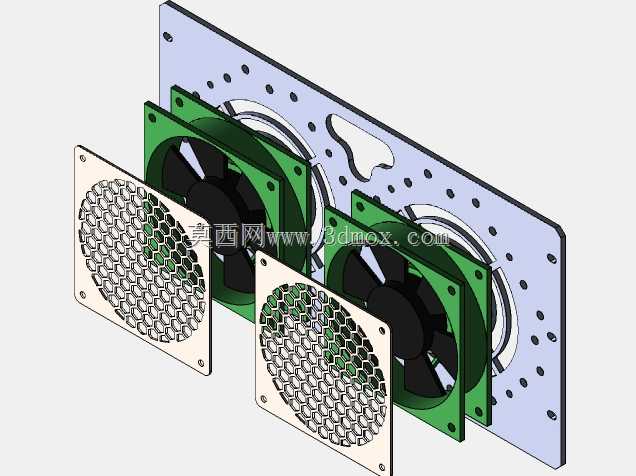

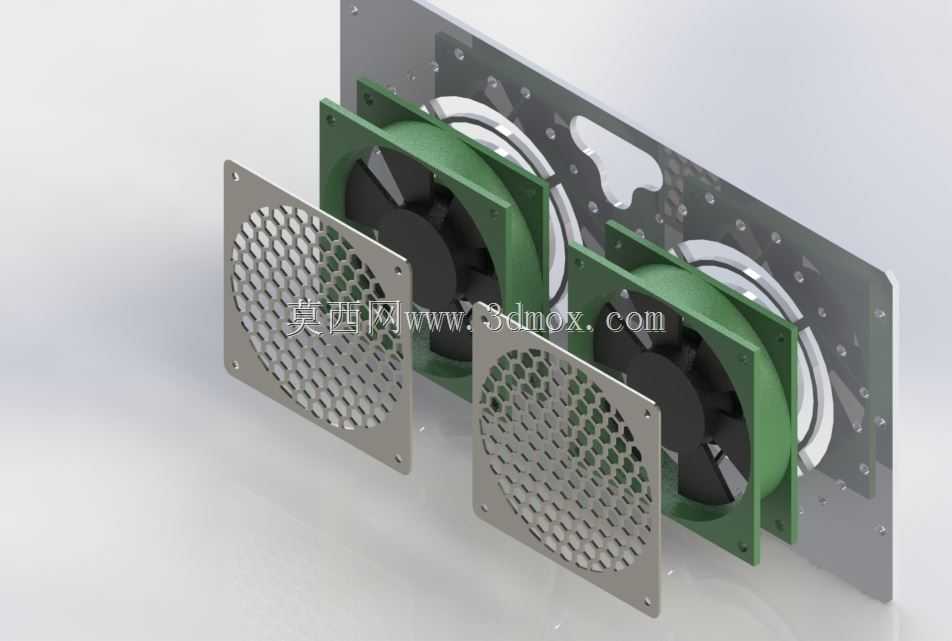

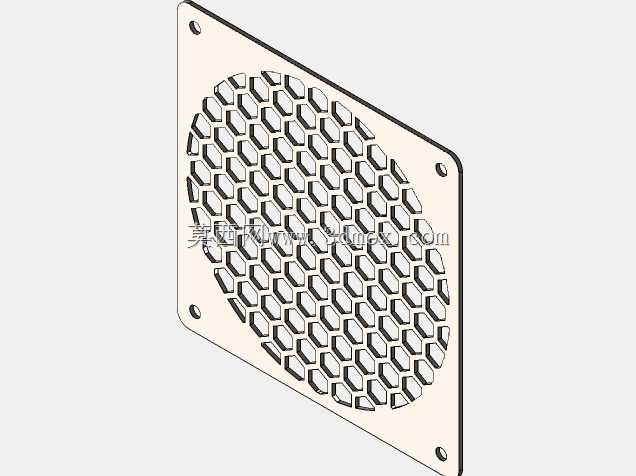

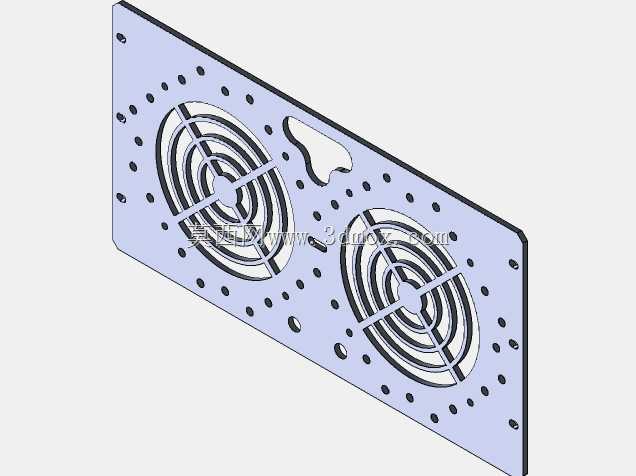

从功能特性上看,组件采用两组同规格轴流风轮搭配独立导风罩的结构,每个风轮外侧配置冲孔金属防护网罩,网罩采用圆孔阵列排布,开孔率经过匹配计算,既不会过度阻挡风路造成风阻损耗,也能防止外部异物、检修人员手指误触转动的风轮引发安全隐患;导风罩采用圆角过渡的框型结构,能将风轮转动产生的离心气流规整为轴向直吹气流,减少气流在扇框边缘的紊流损耗,提升有效送风距离。两组风扇的安装基板为一体化金属平板,基板上预留了对应两组风扇的定位安装孔、走线避让缺口,同时基板边缘设置了与设备舱体连接的固定孔位,安装时不需要额外制作转接支架,可直接通过螺栓固定在舱体的通风开口位置。

设计思路上,这套结构优先考虑了安装维护的便捷性与风路的匹配性:双风扇采用等间距并列布置,中心距经过核算,既保证两个风扇的气流覆盖范围在出风侧有适度重叠,消除单风扇之间的通风死区,又不会因为间距过小导致两个风轮转动时产生气流干涉、引发额外的振动噪音;防护网罩与导风罩采用分体式设计,日常维护时不需要拆卸风扇主体,仅需拆下外侧网罩即可清理网孔积尘、检查风轮叶片状态,大幅降低运维工作量。基板上的异形缺口是为了适配对应安装位置的舱体内部凸起结构,避免安装时出现结构干涉,这类避让设计是基于实际安装场景的反向适配,能让组件直接适配原有设备的安装位,不需要对原有舱体进行二次切割修改。

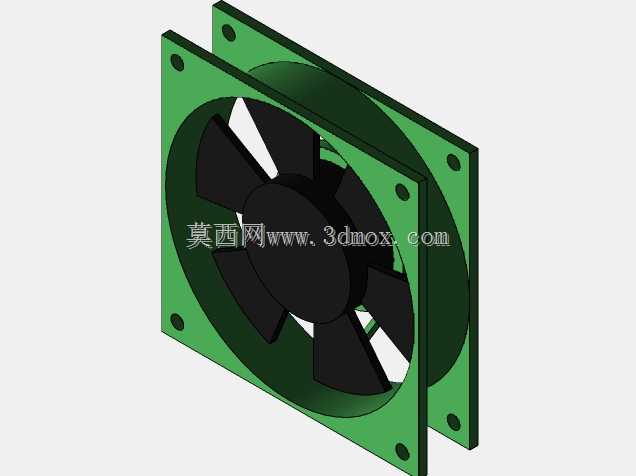

从安装边界与尺寸适配角度看,单组风扇的外框尺寸适配常规120mm规格轴流风扇的安装孔距,整体组件的横向总宽度覆盖两个风扇的安装间距加上两侧固定边宽度,纵向高度与单组风扇的外框尺寸保持一致,安装进深仅包含导风罩厚度、风轮厚度与网罩厚度,不会占用过多舱体内部空间;安装孔位采用对称布置,允许根据现场走线方向调整组件的安装朝向,不需要重新打孔。风轮与导风罩之间预留了足够的转动间隙,避免加工公差、安装偏差导致风轮转动时蹭到框体引发异响或卡滞;基板的平面度有明确要求,安装后能与舱体壁面紧密贴合,避免缝隙处漏风影响整体通风效率。

在实际选型适配时,这类双风扇组件适合舱内总热耗在单风扇散热能力1.6-1.8倍区间的工况,相比采用更大规格的单风扇,双组小规格风扇的运行噪音更低,单组风扇故障时另一组仍能维持基础通风能力,不会出现散热完全失效的极端情况;同时组件的整体重量分布均匀,安装在薄壁舱体上时不会因为单点重量过大引发舱板变形。防护网罩的冲孔边缘做了钝化处理,不会割伤检修人员,金属材质的网罩与导风罩也具备更好的抗老化能力,适合在工业现场长期使用,不会像塑料部件一样因为长期高温出现脆化开裂问题。
