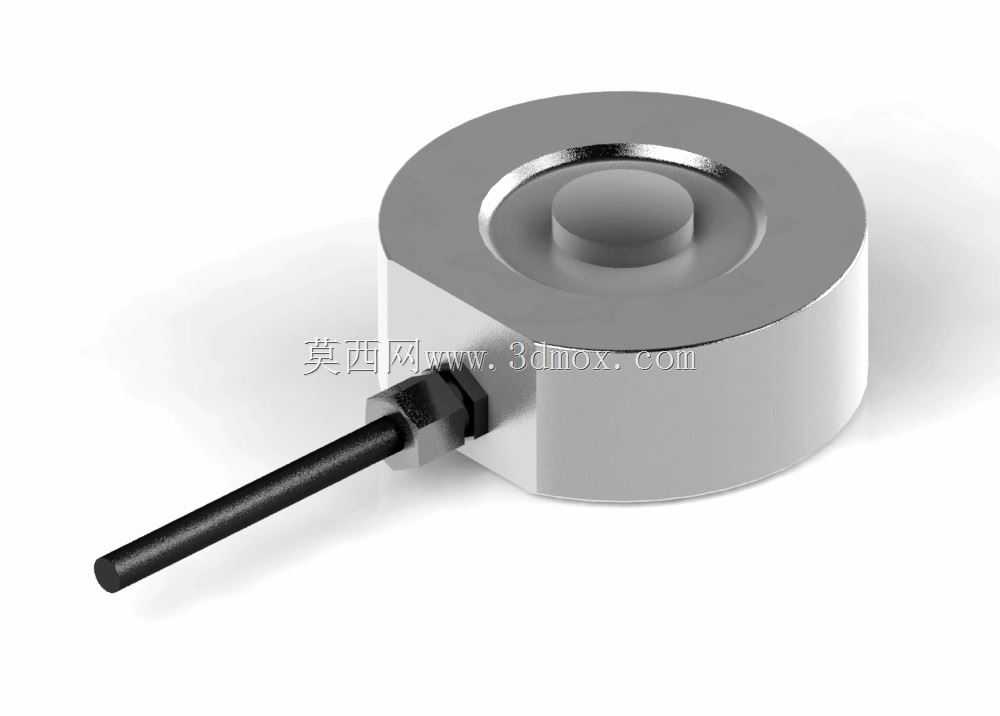

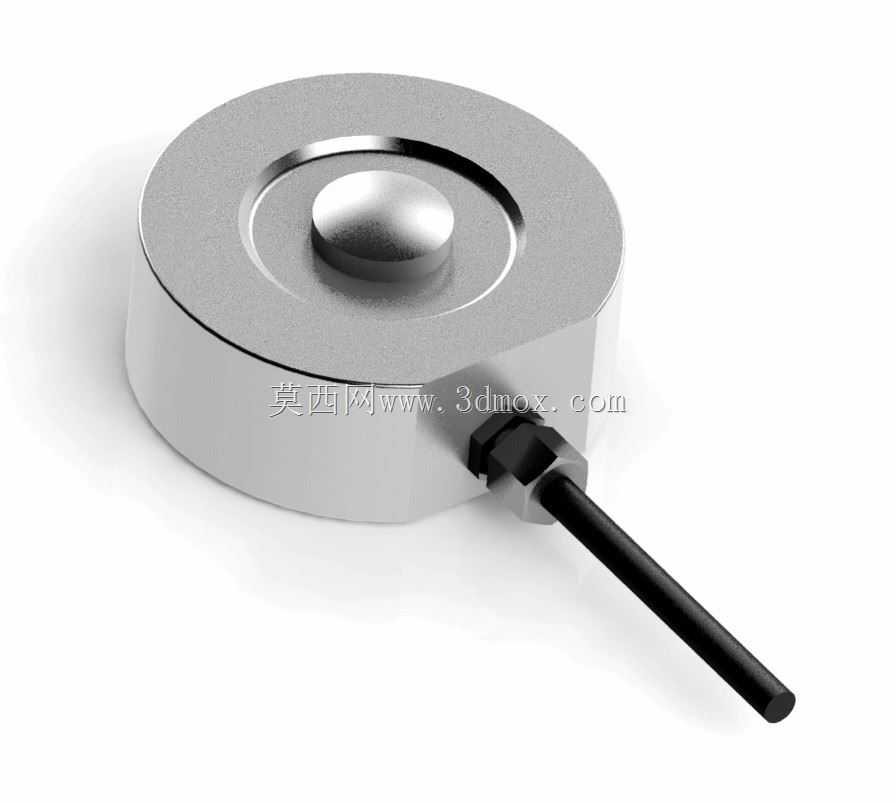

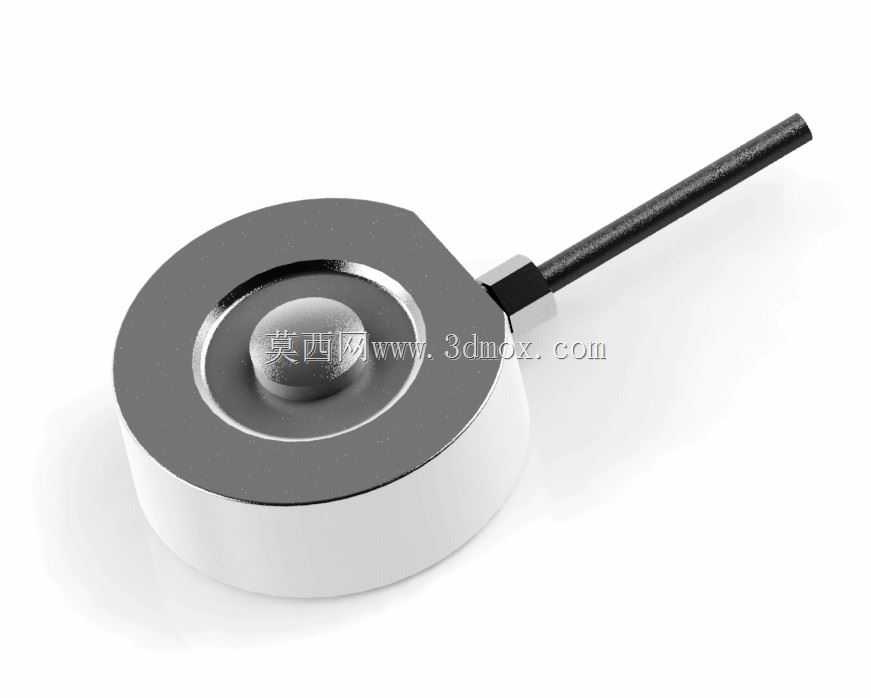

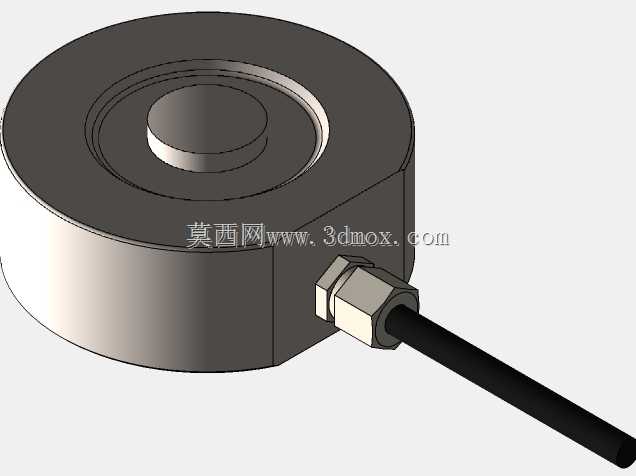

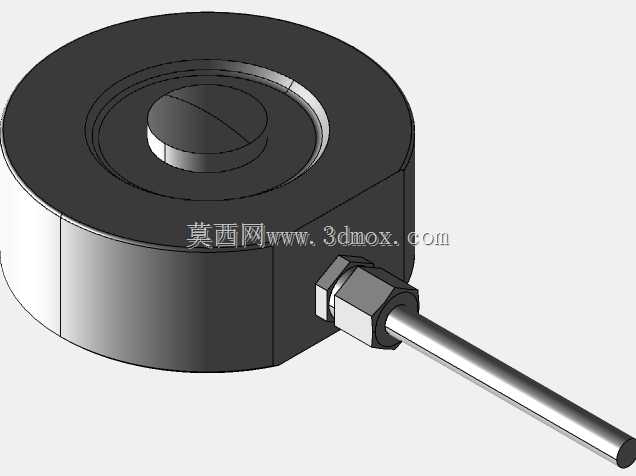

纽扣式压缩称重测力传感器三维结构

这类纽扣式压缩称重传感器，在工业测力、称重场景里的适配性非常强，因为整体结构做了扁平化的环形设计，安装占用的垂直空间极小，很多对安装高度有严格限制的压装工位、料仓支脚称重、小型压力试验台架都会优先选用这类结构的测力元件。从实际使用场景来看，20kN、30kN、50kN的量程覆盖，刚好对应2吨到5吨的静态、准动态压缩力检测需求，比如自动化装配线里的压装力闭环控制，需要实时采集压头输出的压力值，避免过压损坏工件或者压装力不足导致装配失效，这类薄型传感器可以直接嵌入压头和工装底座之间，不需要额外做复杂的安装支架改造，不会额外增加压装机构的整体高度，对现有设备的改造适配成本很低。再比如小型储料罐、称重料斗的支脚安装，四个支脚各布置一个该型传感器，不需要改动料罐的原有支撑结构，直接替换原有支撑垫块就能实现整罐物料的重量实时监测，相比大量程的轮辐式传感器，这类纽扣式结构的自重更轻，安装对位的难度也更低，单人就能完成现场安装调试。

从产品功能特性来看，整体采用不锈钢材质加工，本身具备不错的抗腐蚀、抗偏载能力，工业车间里常见的切削液飞溅、轻度粉尘环境都能稳定工作，不需要额外做复杂的防护外壳。传感器中心位置的凸起承压头，是专门设计的力导入结构，能够让被测压力尽量沿传感器的轴向传递，减少偏载带来的测量误差，实际安装的时候只要保证承压头和被测压面的垂直度在允许范围内，就能保证测量精度稳定在标称的精度区间内。侧面引出的屏蔽线缆，直接和内部的应变桥路连接，线缆做了根部防弯折处理，避免设备运行过程中线缆反复弯折导致的线芯断裂，适合有小幅振动的工业现场长期使用。

从设计思路上看，这个结构的核心是在有限的厚度尺寸内，实现足够的量程和测量精度，环形的弹性体结构经过应变区的应力优化，在额定满量程载荷下，应变区的微变形量刚好匹配应变片的最佳测量区间，既不会因为变形量过大导致弹性体疲劳损坏，也不会因为变形量太小导致输出信号灵敏度不足。弹性体的材质选择上，用了调质处理的不锈钢，兼顾了结构强度和长期使用的应力稳定性，避免长期满载使用后出现弹性蠕变导致的测量零点漂移。承压头的球面设计，也是为了自动适配小幅的安装面倾斜，减少安装面不平行带来的侧向分力影响，降低现场安装的对位精度要求，哪怕安装时存在小幅的角度偏差，球面接触也能让作用力尽量沿轴向传导，保证测量值的准确性。

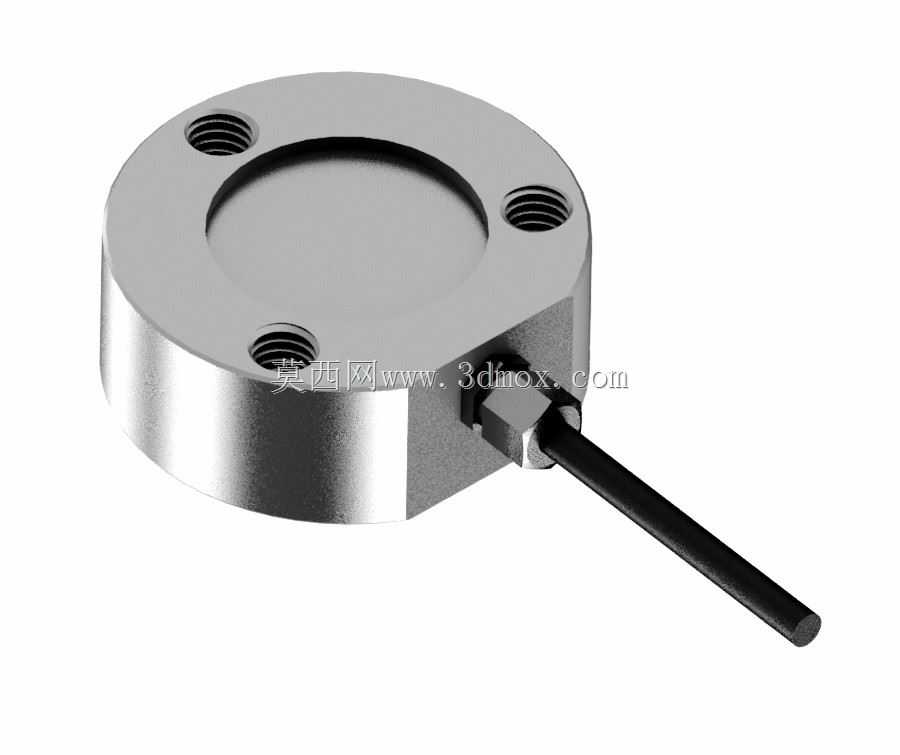

从外形尺寸和安装边界来看，这类薄型纽扣传感器的整体外径不大，安装时只需要在安装底座上加工对应直径的沉孔或者定位止口，保证传感器的安装面和受力面平行即可，不需要额外的固定螺栓结构，很多场景下直接靠上下接触面的预压力就能完成固定，当然如果是振动较大的工况，也可以在传感器外圈加工固定孔位，用螺栓将传感器锁紧在安装底座上。需要注意的是，安装时要避免传感器承受额外的扭转力、侧向冲击力，这类力会超出弹性体的设计载荷范围，容易导致弹性体不可逆的变形损坏。线缆的引出方向要提前和设备走线空间匹配，避免安装后线缆被其他运动部件剐蹭磨损，现场布线时要给线缆留出足够的弯曲半径，不要在线缆根部做硬折弯。另外在选型匹配的时候，要根据实际使用的最大载荷选择对应量程的传感器，尽量让常用工作载荷落在满量程的30%-70%区间内，这个区间内传感器的测量线性度最好，长期使用的稳定性也最佳，不要长期在满量程甚至超量程状态下使用，否则会加速弹性体的疲劳老化，缩短传感器的使用寿命。

对于做设备结构设计、三维建模的从业者来说，这类标准测力元件的模型可以直接嵌入到压装设备、称重设备的整体装配里，提前核对安装空间、走线位置，避免后期生产装配时出现干涉问题，建模的时候要重点关注承压头的高度、传感器本体的总厚度、线缆引出的位置和最小弯曲半径，这些尺寸直接影响后续的整机结构布局，尤其是在做紧凑型设备设计的时候，每一寸安装空间都需要精准核算，准确的元件模型能大幅减少后期设计变更的概率。
