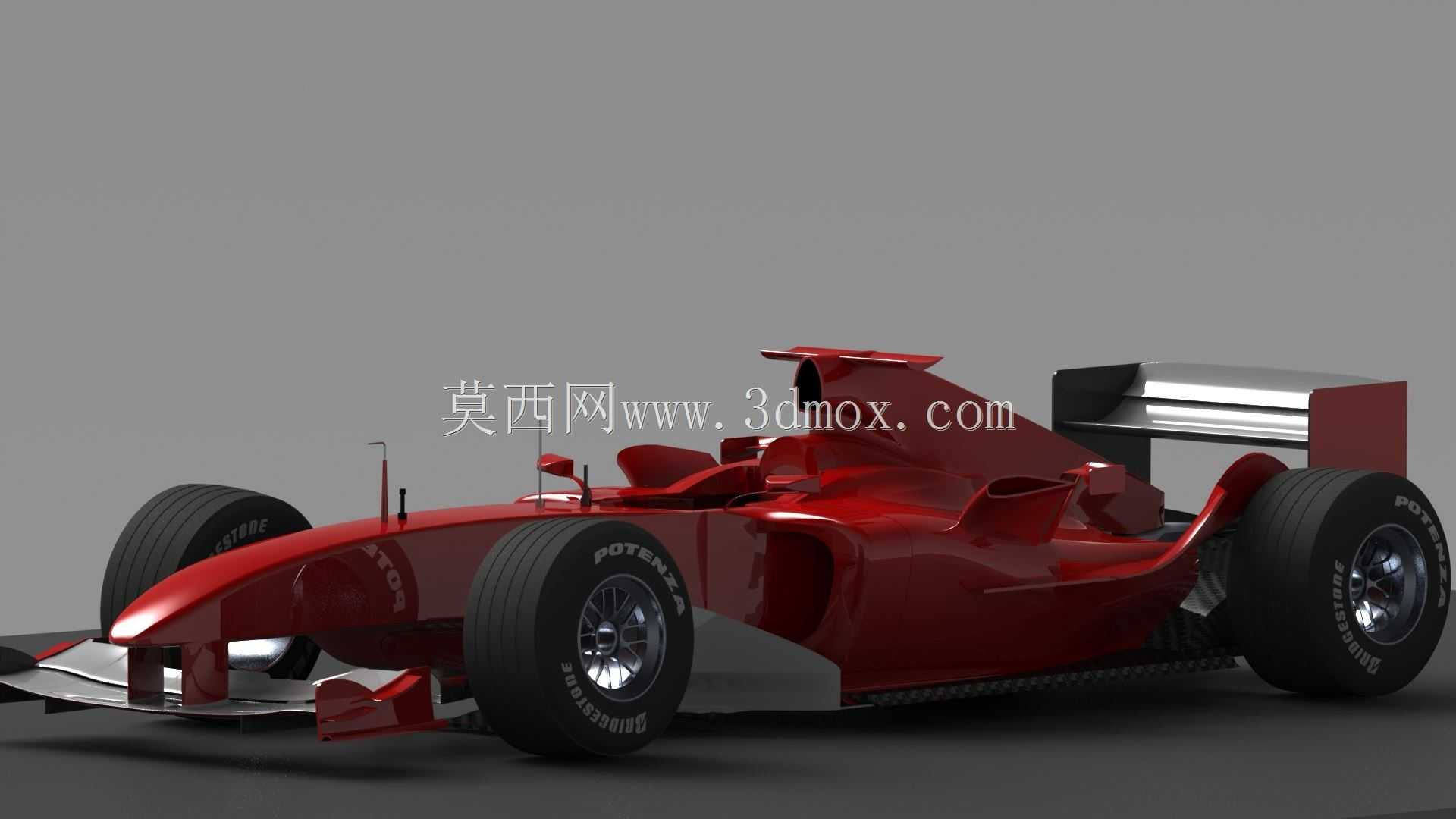

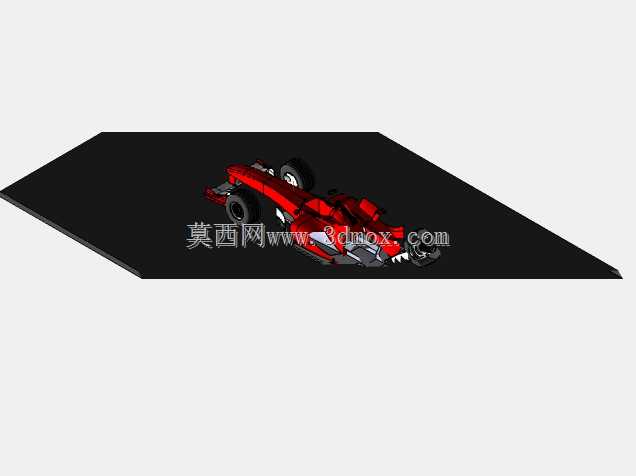

2004款一级方程式赛车结构三维建模

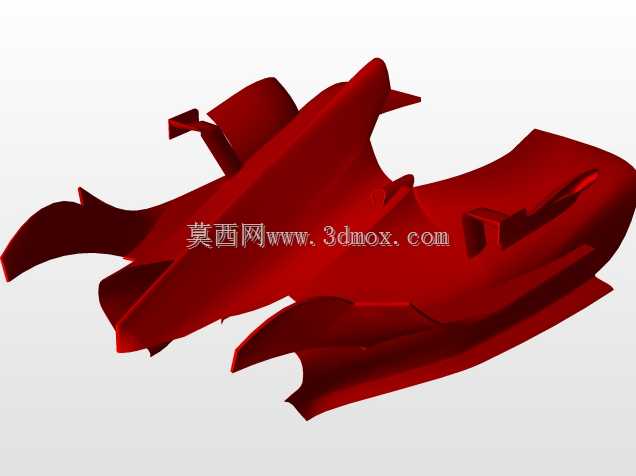

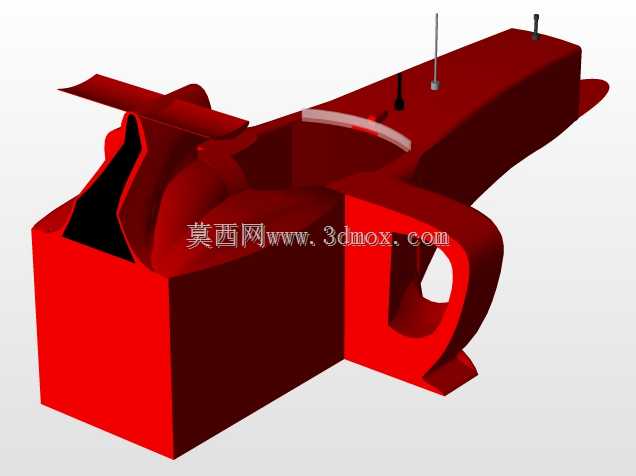

　　本次建模围绕一级方程式竞速赛车的核心结构展开，在建模过程中优先还原赛车的空气动力学外形特征，前翼采用多层翼片组合结构，可在车辆高速行进时梳理车头气流，为前轮提供稳定下压力，同时减少气流直接冲击轮胎带来的紊流影响，翼片的安装角度、边缘倒角都参考实际赛事车辆的调校逻辑设置，预留了不同翼片角度的调整装配空间，方便后续针对不同赛道特性做结构改型。车身主体采用单体壳式的流线型包覆结构，侧箱区域预留了散热通道的安装空间，可匹配动力单元、冷却系统的布置需求，驾驶舱区域按照单座竞速车辆的人机边界设置，座舱开口尺寸、座椅安装位、方向盘操作空间都符合实际赛车的操作空间要求，避免出现结构干涉问题。

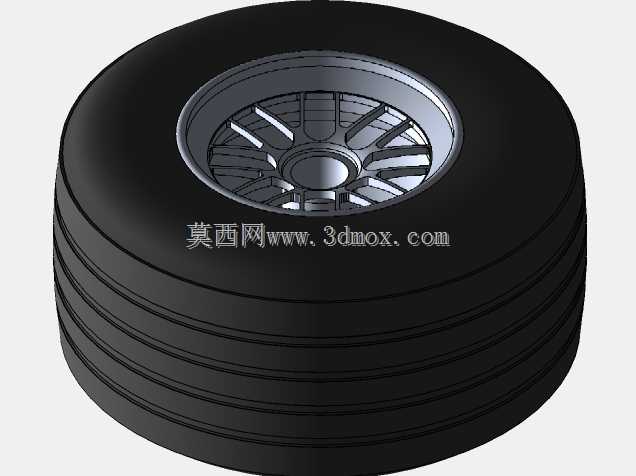

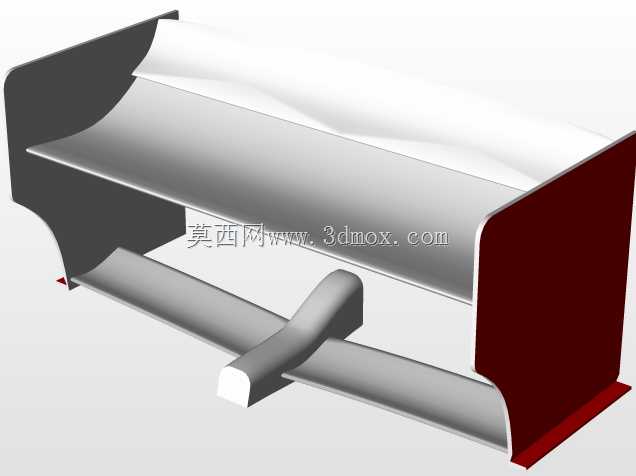

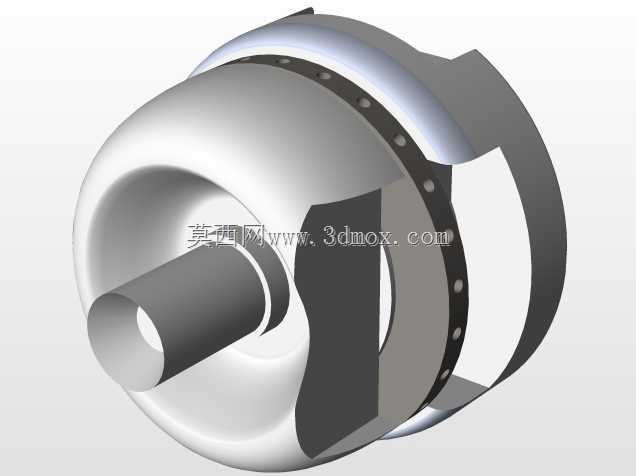

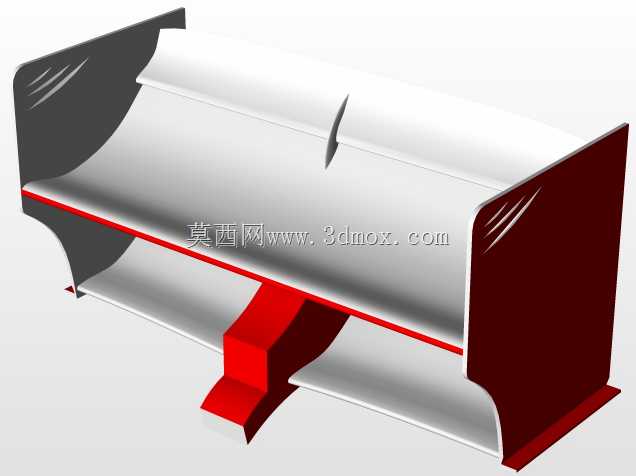

　　尾翼采用多层主翼加端板的组合结构，与车尾扩散器结构配合，可在车辆高速行驶时梳理车尾气流，形成稳定的负压区提升整车下压力，尾翼的支撑结构采用轻量化的桁架式设计，在保证结构强度的前提下尽可能减少冗余重量，同时预留了尾翼角度的调节安装位，可适配不同下压力需求的赛道场景。轮胎与轮毂结构参考赛事专用的干地竞速轮胎建模，轮胎胎面花纹、侧壁标识都做了还原，轮毂采用多辐式轻量化结构，轮轴安装位的尺寸匹配常规赛车的轮轴连接标准，刹车系统的安装空间预留充足，可适配碳陶刹车盘、刹车卡钳的结构布置。前悬挂与后悬挂都采用推杆式结构设计，摇臂、推杆、减震器的安装位置都按照实际赛车的悬挂几何设置，可还原车轮跳动时的运动轨迹，方便后续做悬挂运动仿真分析。

　　建模过程中针对各部件的安装边界做了严格校验，前翼与车头的连接位、侧箱与单体壳的贴合面、尾翼与车尾支撑结构的安装孔位都做了对齐处理，各运动部件之间预留了合理的活动间隙，避免仿真过程中出现干涉问题。车身的曲面建模采用G2连续的曲面过渡，保证车身外表面的光顺性，减少气流在车身表面形成的分离区，符合竞速车辆的空气动力学设计要求，车身各区域的圆角过渡都参考实际赛车的加工工艺设置，避免出现尖锐棱角带来的应力集中问题。动力单元的安装区域预留了足够的布置空间，可适配V型布局的内燃机与能量回收系统的组合结构，传动系统的布置路径从动力单元输出端到后轮差速器的空间都做了预留，保证传动结构的布置合理性。

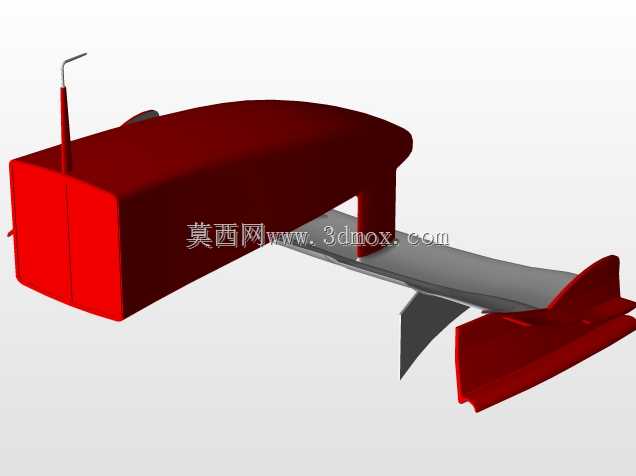

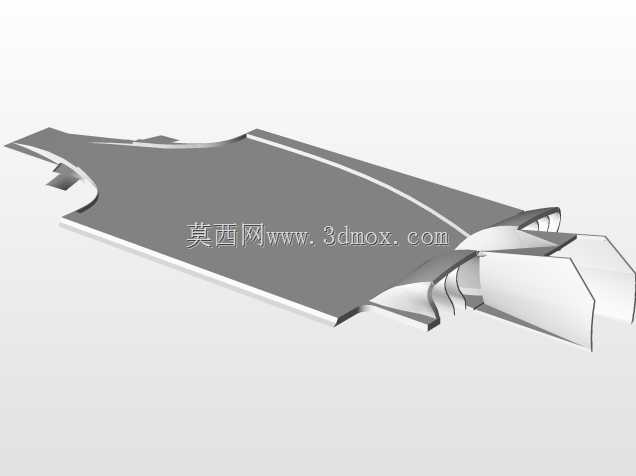

　　车头的鼻锥结构采用渐进式的收窄设计，可引导气流顺畅流向车身两侧与底盘区域，底盘的平面度做了严格控制，配合车尾扩散器可提升整车的地面效应表现，车身侧面的导流板结构可将气流引导至侧箱散热口与刹车冷却通道，保证各系统在高速行驶时的散热需求。建模时还考虑了各部件的拆装维护空间，比如侧箱的覆盖件采用可拆分的结构设计，方便后续对内部动力单元、冷却系统做维护调整，前翼、尾翼的连接结构采用快拆式的安装逻辑，可减少赛事过程中部件更换的操作时间。
