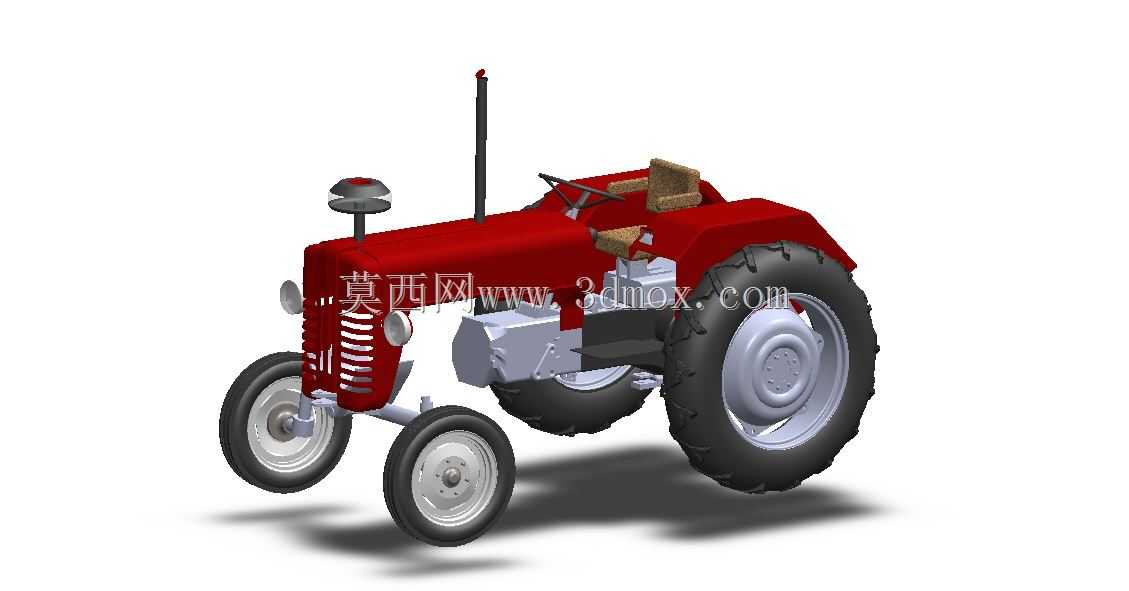

小型农用轮式拖拉机整机结构三维设计

这款轮式拖拉机的三维结构设计，首先锚定丘陵山地小块农田作业、果园行间管护、大棚内农事操作这类窄幅作业场景的实际需求，没有照搬大马力大田拖拉机的宽体布局，而是将前轮轮距控制在适配窄垄通行的尺寸范围，后轮采用大直径低压农用轮胎，既保证泥泞田块的抓地力，也能降低接地比压，减少对耕作层土壤的压实破坏。整机动力输出端预留了标准三点悬挂接口，可匹配旋耕机、犁铧、小型播种器、喷雾架等多种属具，覆盖从耕地、播种到田间运输的全流程农事作业需求，也可作为农村短途散货转运的动力源，适配非硬化乡村道路的通行条件。

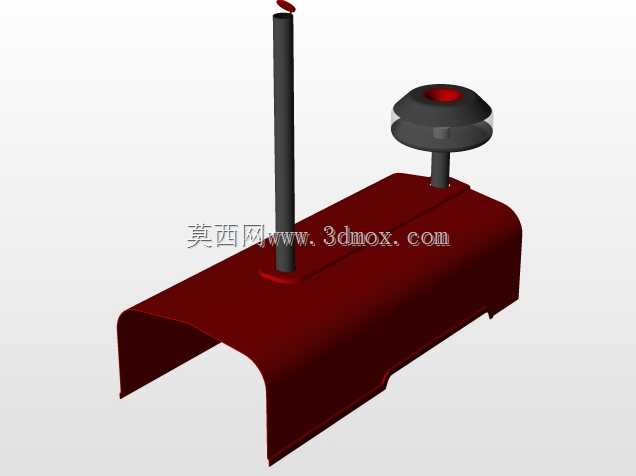

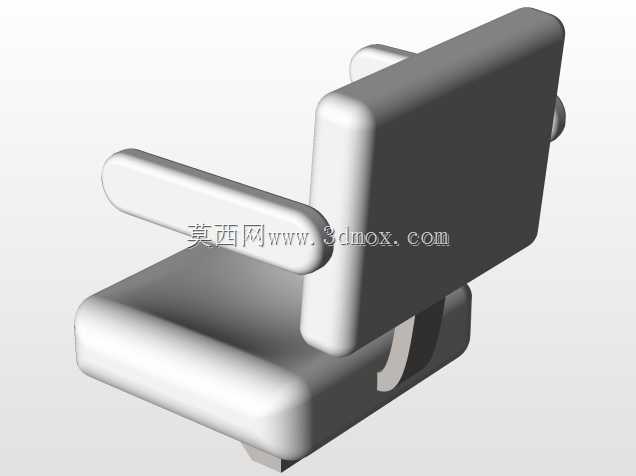

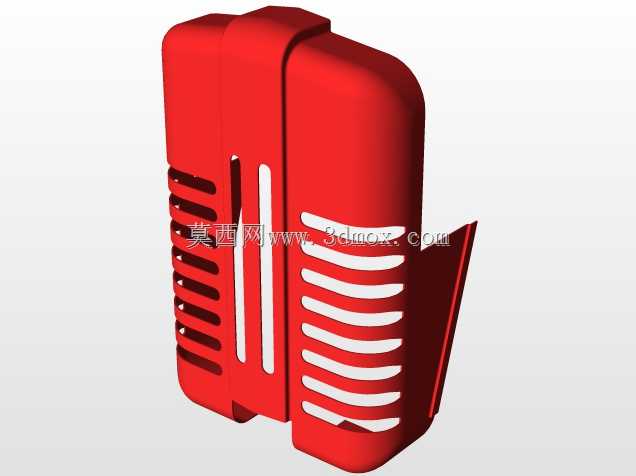

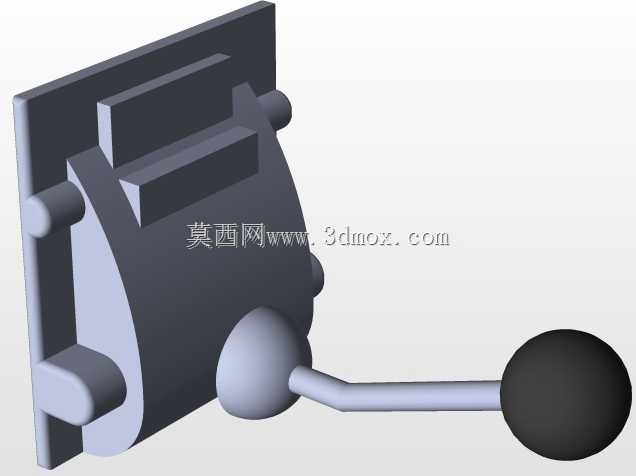

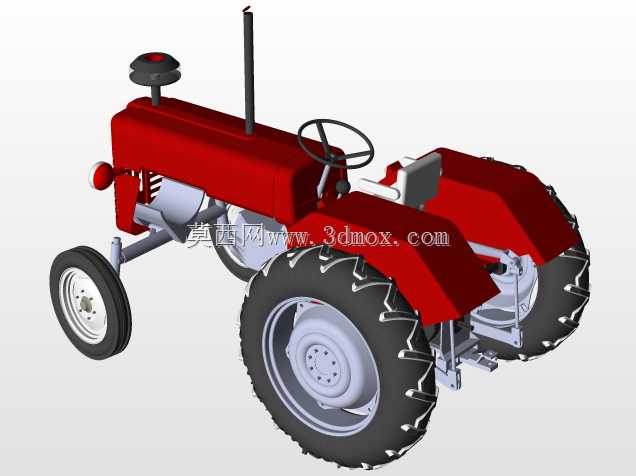

从结构设计逻辑来看，整机采用前置发动机、中置操纵台、后置驱动桥的经典布局，但在细节上做了适配小型化需求的调整：发动机舱的散热格栅采用倾斜式排布，既保证作业时的迎风散热效率，也能避免田间秸秆、杂草大量堆积在格栅表面堵塞风道；排气竖管布置在发动机舱右侧，高度超过操纵员坐姿视线，避免作业时尾气直吹操作人员，同时管口做了防雨弯折设计，减少停机状态下雨水进入排气系统造成的锈蚀问题。操纵区域的座椅采用悬浮式安装结构，可缓冲田间颠簸路面传递的振动，降低长时间作业的疲劳感，方向盘的倾角做了适配不同身高操作人员的可调设计，操纵杆的排布集中在座椅右侧扶手区域，换挡、动力输出控制、油门调节的操作行程都经过优化，不需要操作人员大幅度挪动身体即可完成全部操作。

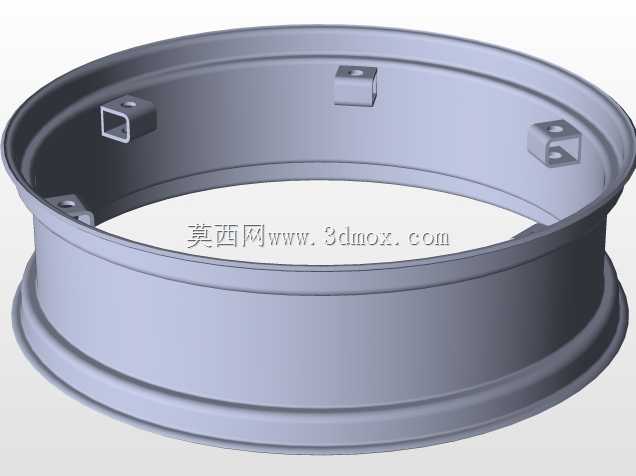

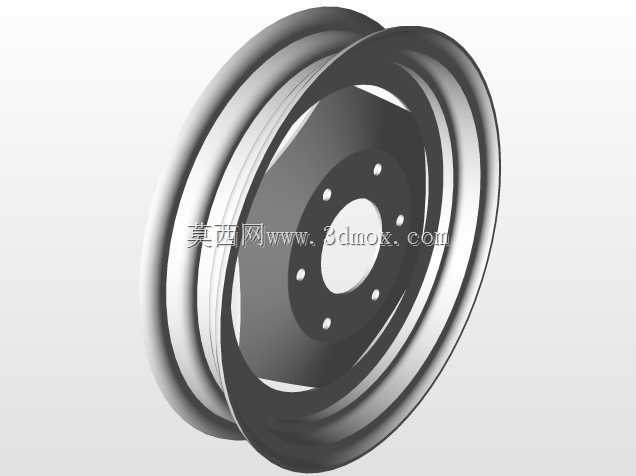

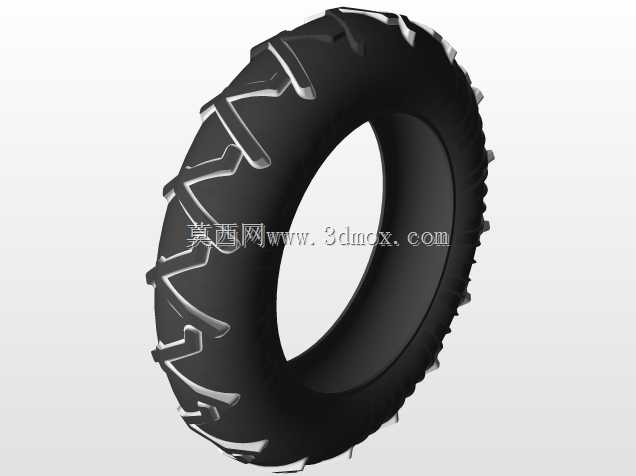

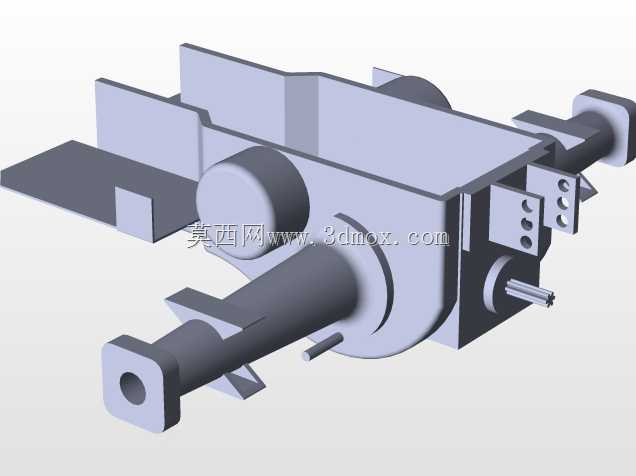

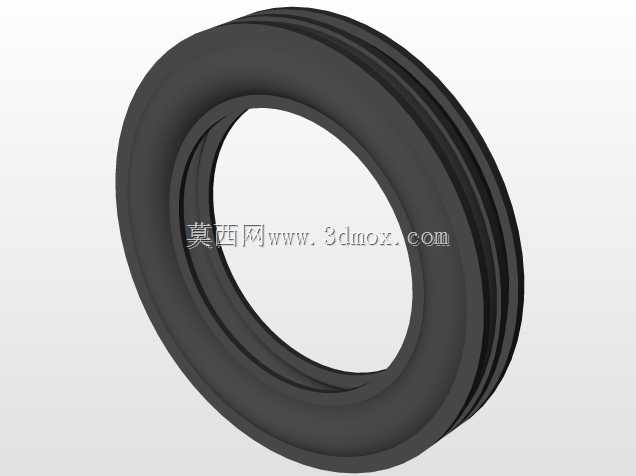

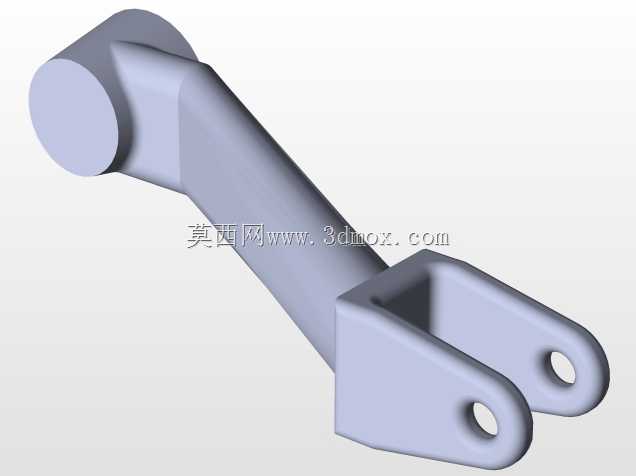

行走系统的设计充分考虑了农机作业的复杂工况，前轮采用单轮转向结构，转向节的主销后倾角做了针对性调校，保证低速作业时的转向精准度，同时减小转弯半径，实测最小转弯半径可适配小块农田的地头转向需求，不需要反复进退调整即可完成转向操作。后轮作为驱动轮，轮辋采用加厚钢板冲压成型，轮胎胎纹选用深人字纹花纹，在湿滑黏土、松散沙土地面都能提供足够的驱动力，避免打滑陷车；后桥与变速箱采用一体化壳体设计，减少传动链路的连接节点，既提升了传动系统的刚性，也降低了田间作业时泥水渗入传动箱的风险。

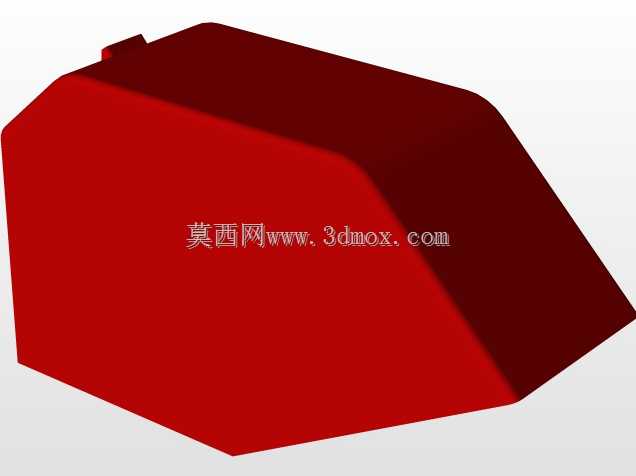

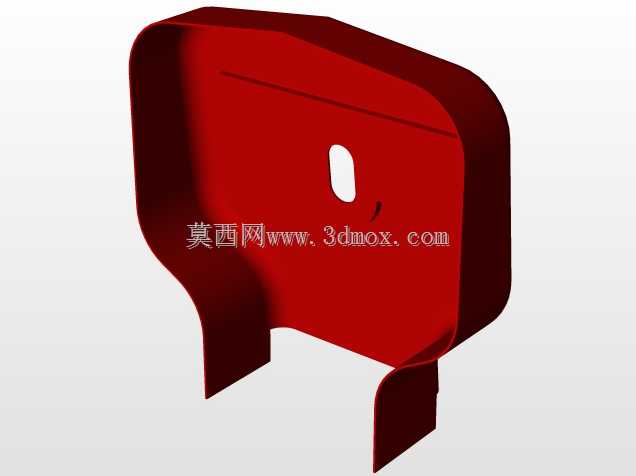

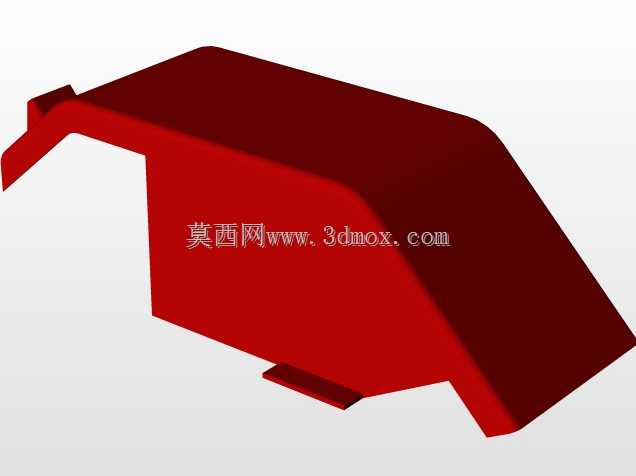

整机的外形尺寸边界经过严格校核，整机长度控制在适配小型拖车挂载的合理范围，不含排气管的整机高度满足大棚、果树行间的通行限高要求，宽度方向不超过常规农村机耕道的通行限宽，不需要额外拆解即可通过多数乡村通行路段。车身覆盖件采用大圆弧过渡设计，没有突出的尖锐棱角，避免在果园作业时刮擦果树树皮、勾挂棚膜；前部的照明灯、转向灯都内嵌在覆盖件内，减少作业时被枝条剐蹭损坏的概率。燃油箱布置在座椅下方的空余空间，容量可满足连续4-6小时作业的续航需求，加油口位置避开了高温排气部件，同时做了密封防尘设计，适配田间多尘的作业环境。

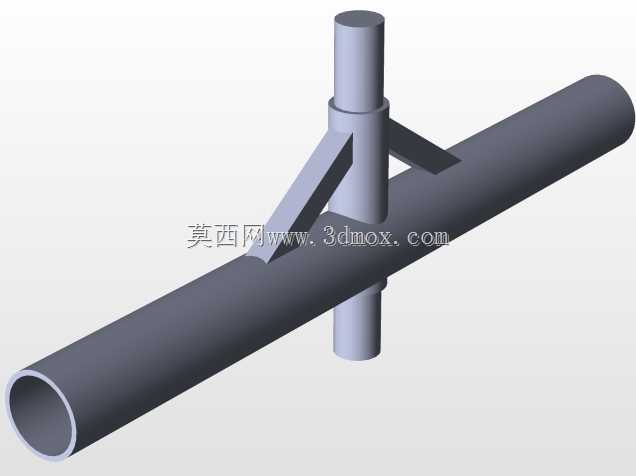

在装配逻辑上，整机采用模块化拆分设计，发动机模块、传动模块、行走模块、操纵模块都可独立拆分，便于日常维护保养时的部件拆装，比如更换离合器片、检修制动系统时，不需要整体吊装发动机即可完成操作，降低了农机售后维护的难度。制动系统采用后轮鼓式制动结构，同时预留了拖车制动接口，挂载拖车时可实现同步制动，提升坡地运输时的安全性；前桥采用摆动式支撑结构，在不平整路面行驶时，两个前轮可始终贴合地面，避免单轮悬空造成的转向失控、驱动力流失问题。
