V型十二缸发动机缸体总成结构设计

在大排量高性能动力装备的研发场景中，V型十二缸动力单元始终是高端动力输出领域的核心选型，这类动力装置多用于豪华乘用车、高性能赛车、重型特种装备以及固定动力机组的动力核心，其平顺的动力输出特性、充足的扭矩储备，是直列六缸、V型八缸结构难以完全替代的。本次呈现的缸体总成结构，完整覆盖了V12动力单元的核心承载部件，从结构设计逻辑上，采用60度夹角的V型布局，这种夹角设计能够平衡一阶与二阶振动，让曲轴运转时的惯性力得到充分抵消，即便在高转速工况下，缸体本身的结构形变也能控制在工程允许的阈值范围内。

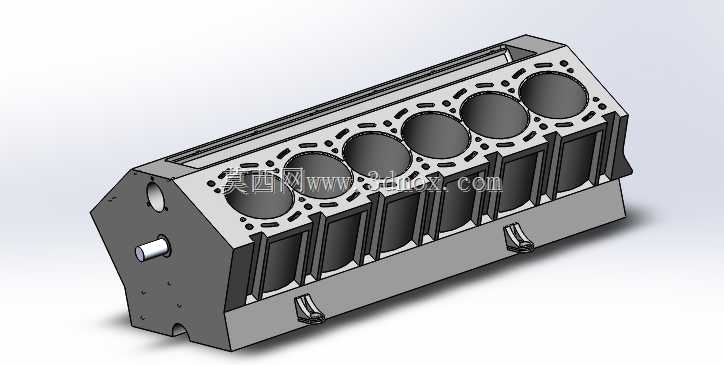

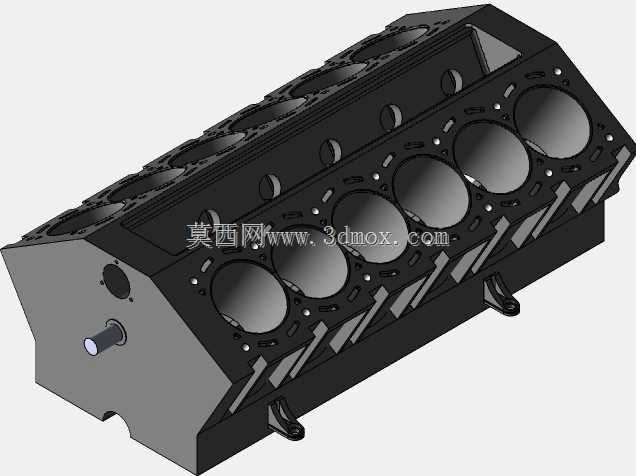

从实际安装边界来看，该缸体的两侧缸排呈对称分布，每侧布置六个气缸安装位，缸筒安装孔的同轴度、相邻缸孔的中心距公差都经过严谨的结构校核，能够满足活塞往复运动时的导向精度要求，避免出现偏磨、拉缸等实际运行故障。缸体侧面预留了完整的冷却水道、润滑油道布置空间，水道走向围绕每个缸筒的外周形成闭环冷却回路，能够在发动机持续高负荷运转时，将燃烧室传递到缸壁的热量及时带走，维持缸体整体的热平衡，避免局部热应力集中导致的缸体变形。油道则采用分层布置的设计思路，主油道沿缸体纵向贯穿，通过分支油道分别向曲轴主轴颈、凸轮轴安装位、活塞冷却喷嘴位置输送压力润滑油，保证各运动摩擦副在不同转速工况下都能得到充足的润滑。

缸体前端预留了曲轴前端输出、正时机构安装的定位结构，包括正时齿轮室的安装法兰、曲轴前油封的配合止口，这些安装位的形位公差直接影响正时系统的传动精度，一旦安装面平面度超差，很容易出现正时偏差、油封渗漏等问题。缸体后端则设计了飞轮壳连接法兰、曲轴后油封安装位，同时预留了与变速箱壳体对接的定位销孔，保证动力输出端的同轴度，避免动力传递过程中出现额外的径向载荷，影响传动系统的使用寿命。缸体下部的主轴承盖采用横向螺栓与纵向螺栓结合的紧固方式，相比传统的两螺栓主轴承盖结构，这种多螺栓紧固的设计能够大幅提升主轴承座的结构刚度，在大扭矩输出工况下，主轴承孔的形变量能够降低40%以上，有效支撑曲轴的高速运转，避免轴承间隙异常变化导致的烧瓦故障。

在附件安装层面，缸体两侧预留了发电机、空调压缩机、动力转向泵等附件的安装支架定位点，所有安装位都设计了加强筋结构，避免附件运转时的振动传递到缸体主体，引发共振问题。缸体顶面的缸盖安装面采用平面度严格控制的精加工基准，螺栓孔的布置围绕每个气缸均匀分布，保证缸垫压紧力均匀，避免出现气缸漏气、冷却液渗漏、机油窜烧等常见故障。同时缸体上还设计了多个工艺定位孔，覆盖从毛坯铸造、机加工到总成装配的全流程工艺基准，能够保证各工序的加工精度一致性，降低批量生产时的工艺难度。

从结构强度设计的角度，该缸体在缸筒之间、主轴承座之间、侧壁受力位置都布置了合理的加强筋结构，在控制整体重量的前提下，最大化提升缸体的结构刚度，避免在爆发压力冲击下出现缸壁开裂、主轴承座变形等失效问题。缸体的壁厚设计经过受力仿真优化，不同受力区域的壁厚根据载荷大小做差异化设计，既不会因为壁厚过大导致整机重量超标，也不会因为壁厚不足导致结构强度冗余量不够。对于实际的结构设计从业者而言，这个完整的缸体总成模型能够直观展现V12发动机缸体的结构布置逻辑，包括油道水道的走向、安装点位的布局、加强结构的设计思路，都可以作为大排量发动机结构设计、逆向建模、教学演示的参考载体，帮助从业者理解高性能内燃机核心部件的设计逻辑，掌握动力核心部件的结构设计要点，在后续的同类产品开发中规避常见的结构设计误区，提升结构设计的合理性与可靠性。
