儿童代步自行车后轮结构三维设计

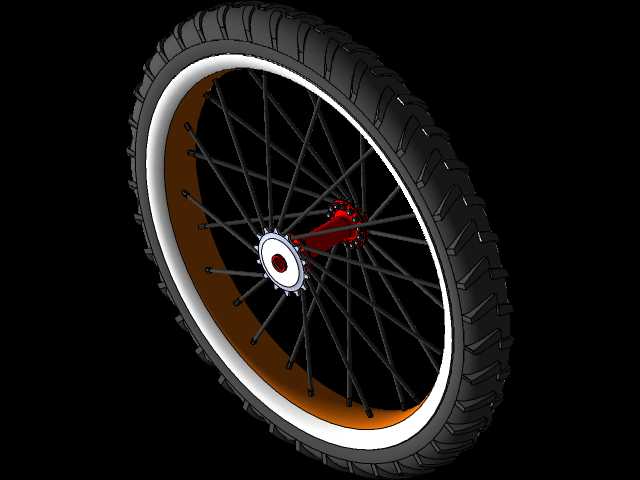

　　从结构组成来看，该后轮包含轮辋、辐条、花鼓、轮胎安装位几个核心部分，轮辋采用对称式圈型设计，边缘预留标准的轮胎卡装槽，能够适配对应尺寸的儿童自行车充气轮胎，槽位的深度与宽度经过尺寸校核，保证轮胎充气后与轮辋的贴合度，防止骑行过程中出现轮胎脱圈的风险。辐条采用等距放射状排布，每根辐条的张紧力经过设计校核，均匀分散轮辋承受的载荷到花鼓位置，避免局部应力集中导致的轮辋失圆，同时辐条的排布角度兼顾了轮组的侧向刚性，应对儿童骑行时经常出现的车身倾斜、小角度转向侧向受力的场景。儿童脚踏代步自行车的后轮作为整车承载与动力传递的核心部件，其结构设计直接关系到骑行过程中的稳定性、安全性与传动效率，在儿童代步交通工具的结构开发环节中，轮组的适配性设计是需要重点考量的部分。不同于成人自行车轮组的载荷设计标准，儿童自行车后轮的承载边界需要匹配3-8岁年龄段儿童的体重范围，同时兼顾低速骑行下的抗冲击性能，应对日常骑行中遇到的路面小凸起、路沿磕碰等常见工况，避免轮组出现形变、辐条松脱等影响骑行安全的问题。

　　花鼓部分作为轮组的旋转核心，内部预留轴承安装位，两端设计有与车架后叉配合的安装轴槽，安装槽的宽度尺寸匹配常规儿童自行车后叉的开档间距，轴孔直径适配标准的轮组快拆或实心轴结构，能够直接与同规格的儿童自行车车架完成装配，不需要额外进行尺寸修改。花鼓的一侧设计有飞轮安装位，能够匹配儿童自行车常用的单速飞轮结构，将脚踏传递来的扭矩通过链条传递到轮组，带动整车前进，安装位的台阶高度与直径尺寸经过公差配合设计，保证飞轮安装后的同轴度，减少骑行过程中的传动晃动。

　　在实际应用场景中，这类后轮主要适配12寸、14寸规格的儿童脚踏代步自行车，多用于学龄前儿童的户外骑行、亲子休闲活动场景，轮组的整体重量经过轻量化设计，在保证结构强度的前提下降低旋转惯量，让儿童在起步骑行时不需要施加过大的踩踏力，降低骑行的学习门槛。设计过程中充分考虑了儿童使用的安全特性，轮辋边缘做了圆弧过渡处理，没有尖锐的凸起结构，避免在意外摔倒、剐蹭时对儿童造成磕碰伤害；辐条的端头位置做了隐藏式处理，不会突出于轮辋或花鼓的安装平面，防止骑行过程中衣物、鞋带被辐条勾挂引发安全事故。

　　从安装边界来看，轮组的整体外径匹配对应尺寸轮胎安装后的总直径，保证装配后与车架后上叉、后下叉之间留有足够的安全间隙，不会在车轮旋转、轮胎发生小幅形变时出现蹭叉的问题；花鼓两侧的轴端长度经过设计，装配后不会突出于车架后叉的安装螺母外侧，避免突出的轴端在摔倒时造成磕碰伤害。轮组的旋转精度经过结构校核，花鼓内的轴承安装位同轴度公差控制在合理范围内，保证车轮旋转时不会出现偏摆，提升骑行过程中的平顺性，减少儿童骑行时需要额外施加的方向修正力。针对儿童使用时可能出现的粗暴操作，比如突然的重载踩踏、轮组侧向撞击等情况，辐条与轮辋、花鼓的连接位置做了加强结构设计，提升连接点的抗疲劳强度，延长轮组的使用寿命，减少日常使用中的维护频次。
